WorksheetsSalidas digitales 2
Total questions: 23
Worksheet time: 12mins

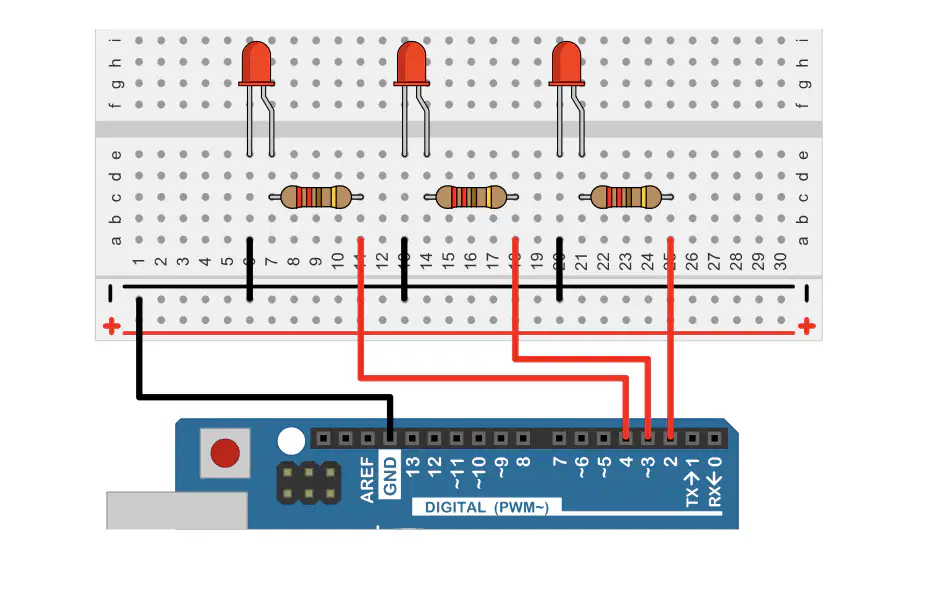

¿Qué pin de esta placa Arduino enciende o apaga el led del centro?
El de la salida digital 2
El de la salida digital 3
El pin de masa o GND
El de la salida digital 4

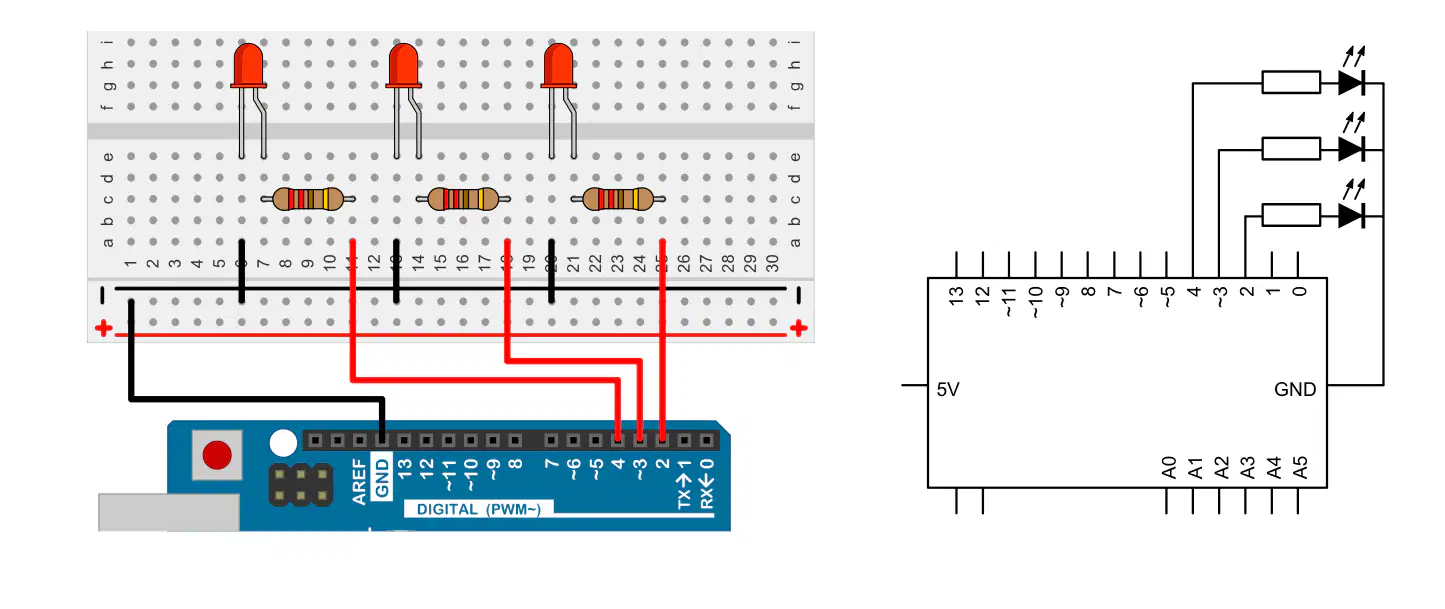

¿Es correcto el esquema eléctrico de este circuito?
Sí, es correcto
No, los ledes están dibujados al revés
No, en el esquema falta un cable que sale de la toma de corriente a 5 V
No, falta dibujar el símbolo de los resistores
El retorno de la corriente que atraviesa cada uno de los ledes de este circuito se produce a través de...
Un pin GND o pin de masa
La salida digital 2
La entrada digital 3
La salida analógica 4

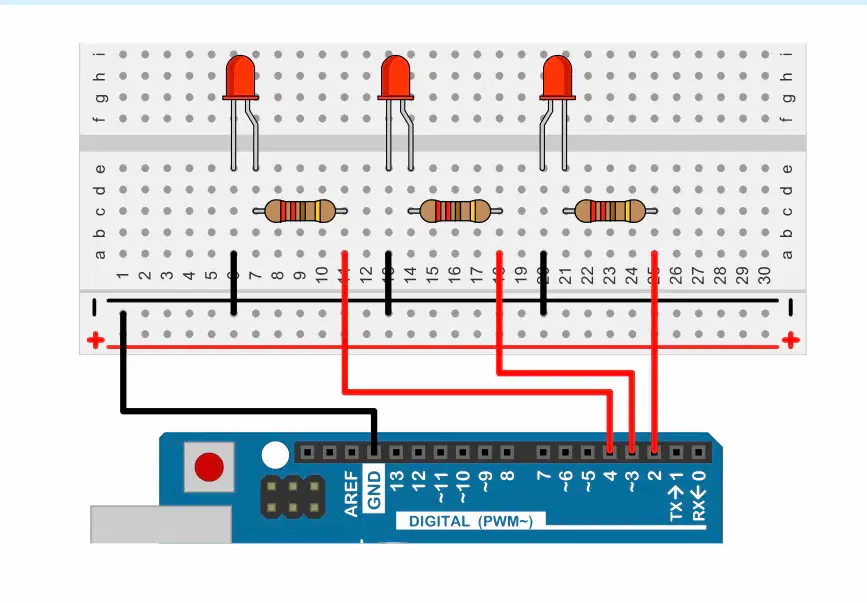

¿Están bien conectados estos componentes?
No, el led de la derecha está invertido, la pata larga debe conectarse al polo positivo
Sí, está todo bien
No, el cable largo de color negro no debe conectarse al pin GND, debe conectarse a una salida digital
No, los ledes de la izquierda y del centro están invertidos, la pata larga debe conectarse al polo negativo
La representación gráfica de un algoritmo se hace mediante...
Líneas de código
Un esquema eléctrico
Un diagrama de flujo
Un lenguaje de programación visual
En un diagrama de flujo, el símbolo C se usa para indicar...
Entrada o salida de datos
Realización de una actividad, proceso u orden
Análisis de la situación y toma de decisiones
Inicio o final de diagrama
¿Qué representa el símbolo A en un diagrama de flujo?
Entrada o salida de datos
Realización de una actividad, proceso u orden
Análisis de la situación y toma de decisiones
Inicio o final de un algoritmo
¿Qué es un algoritmo?
La descripción de las tareas que debe hacer un programa y en qué orden
El código fuente de un programa
Un tipo de lenguaje de programación
El esquema eléctrico de un circuito electrónico
La variable timer de este código...
Es de tipo global, sólo se puede leer desde la función loop()
Es de tipo global, se puede leer desde cualquier parte del código
Es de tipo local, sólo se puede leer desde la función loop()
Es de tipo local, se puede leer desde cualquier parte del código
En programación, una variable es...
Un espacio en la memoria donde se guardan datos
Un conjunto de instrucciones
La descripción de las tareas que debe hacer un programa y en qué orden
Una estructura de programación que repite el mismo código varias veces

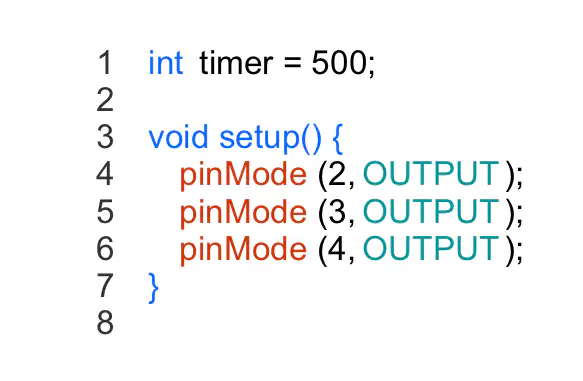

Indica la afirmación INCORRECTA sobre la variable que se crea en la línea 1:
Es una variable de tipo integrar
Es una variable de tipo local
Es una variable llamada timer
Es una variable con valor 500

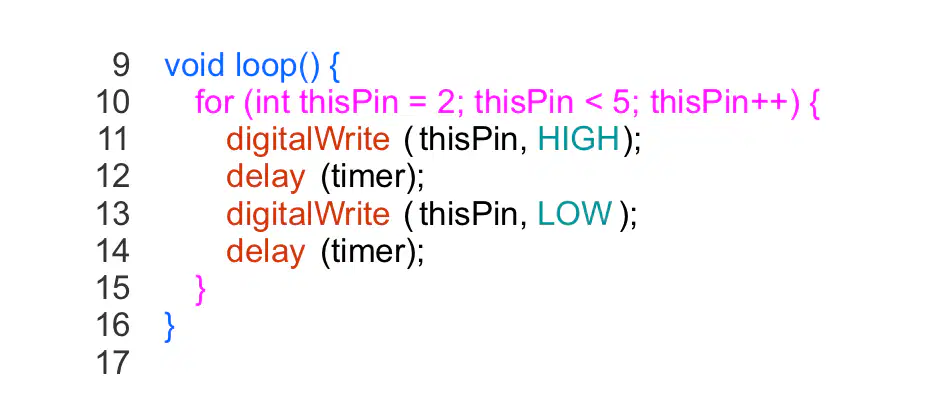

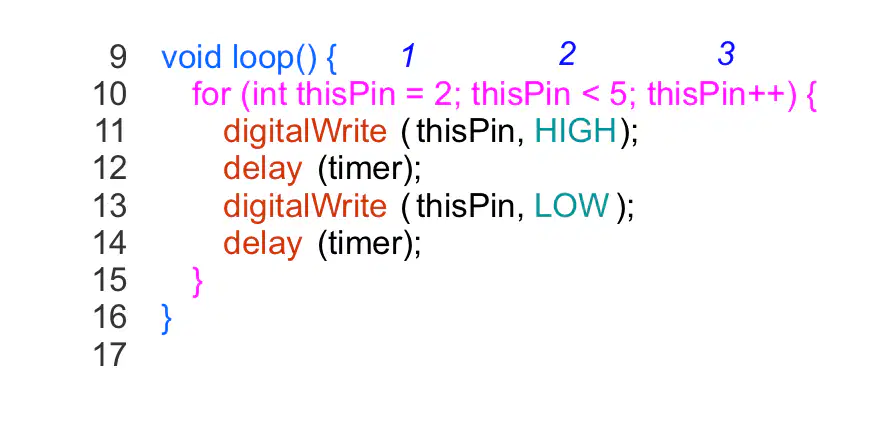

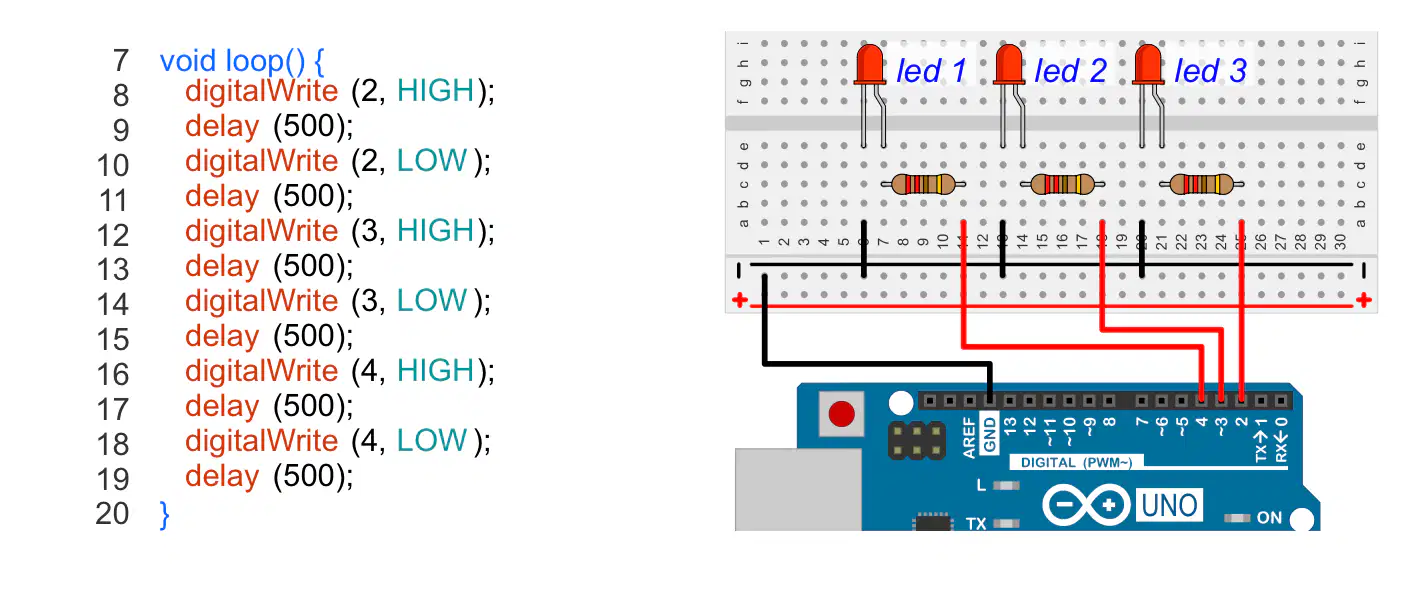

Según este código, ¿en qué orden se encenderán los 3 ledes?
3-2-1
1-2-3
2-1-3
2-3-4
¿Qué pasos sigue el bucle for?
1, Inicialización; 2, Condición y 3, Comprobación
1, Incremento; 2, Condición y 3, Inicialización
1, Inicialización; 2, Condición y 3, Incremento
1, Inicialización; 2, Incremento y 3, Condición
¿Qué estructura de programación se utiliza en las líneas 10 a 15?
Un bucle for
Una estructura condicional if then
Todas las demás respuestas son correctas
Un bucle while

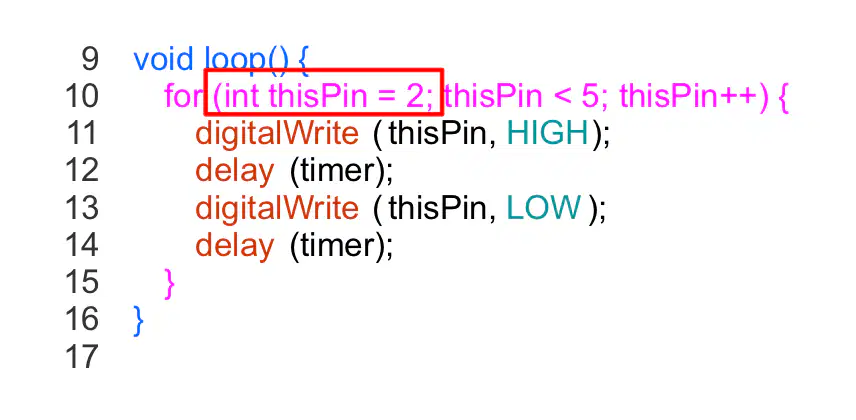

El código del recuadro ordena al microcontrolador...
Crear una variable llamada thisPin con valor 1
Determinar si la variable thisPin es mayor que 5
Restar 1 a la variable thisPin
Sumar 1 a la variable thisPin

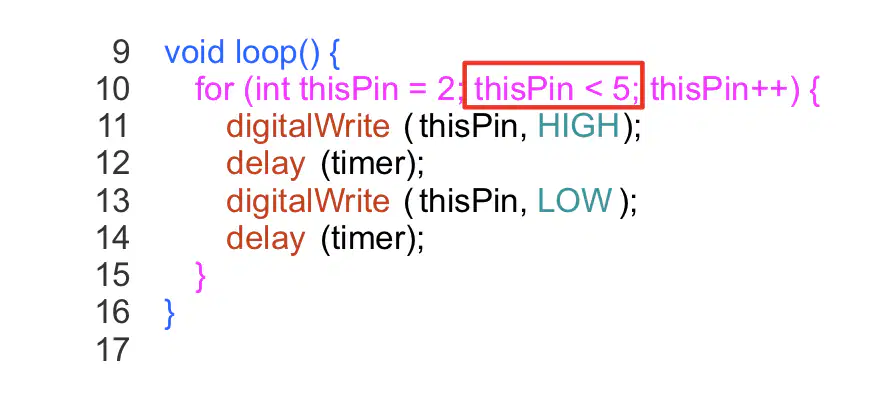

El código del recuadro se podría traducir por...
Crea una variable llamada thisPin con valor 5
Suma 5 a la variable thisPin
Si la variable thisPin es mayor que 5...
Si la variable thisPin es menor que 5...
¿Qué significa el código del recuadro?
Si la variable thisPin es mayor que 2...
Crea una variable llamada thisPin con valor 2
Suma 2 a la variable thisPin
Si la variable thisPin es menor que 2...

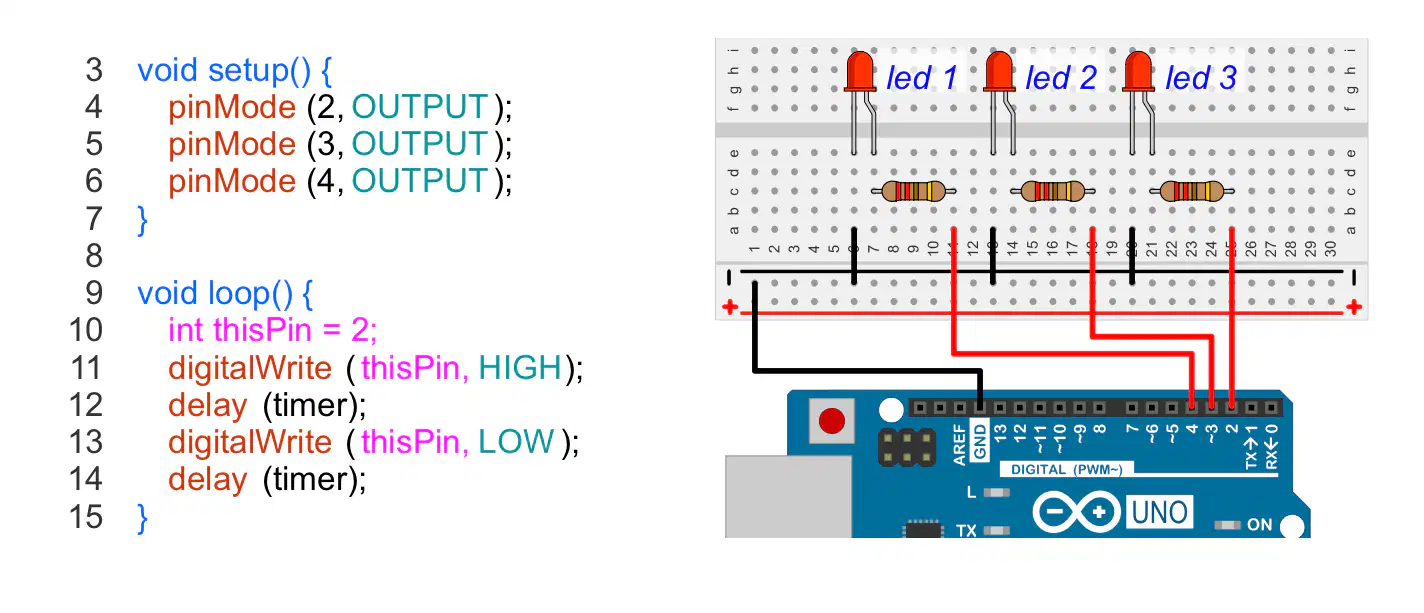

Teniendo en cuenta este código, ¿qué led parpadeará?
El led 1
Parpadearán los 3 ledes de forma secuencial
El led 3
El led 2
¿Cuántas veces se repetirá este bucle for?
5 veces
2 veces
3 veces
1 vez

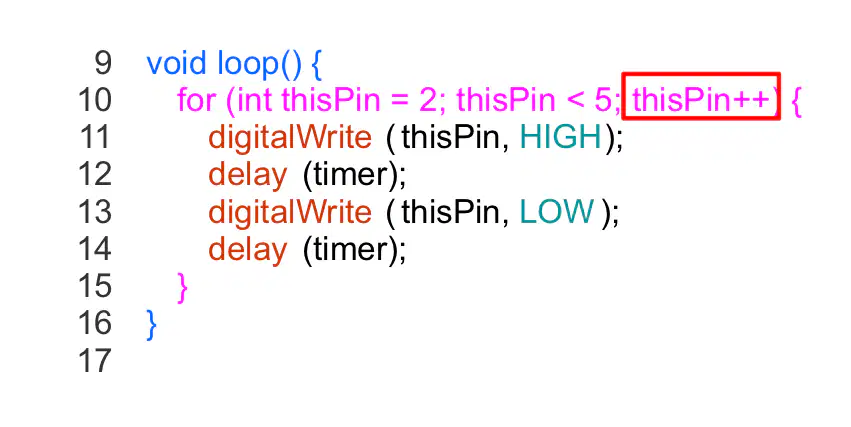

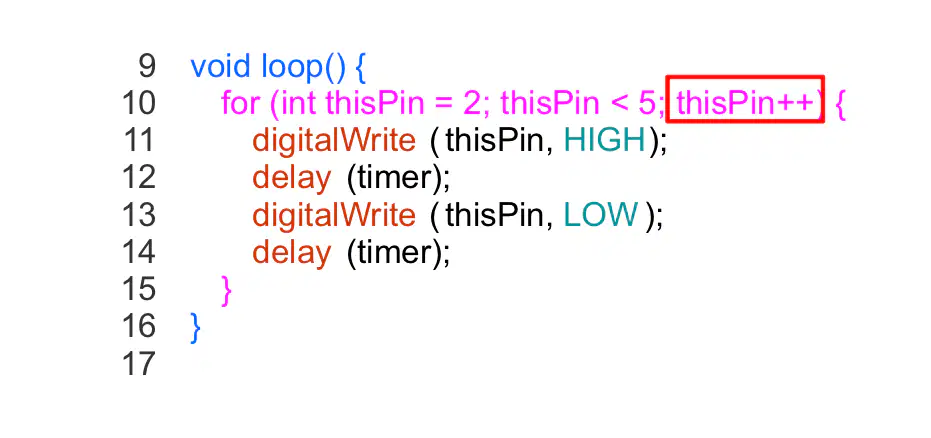

Para decrementar thisPin en 1 habría que sustituir la expresión del recuadro por...
thisPin..
thisPin = thisPin + 1
thisPin--
thisPin = thisPin + 5

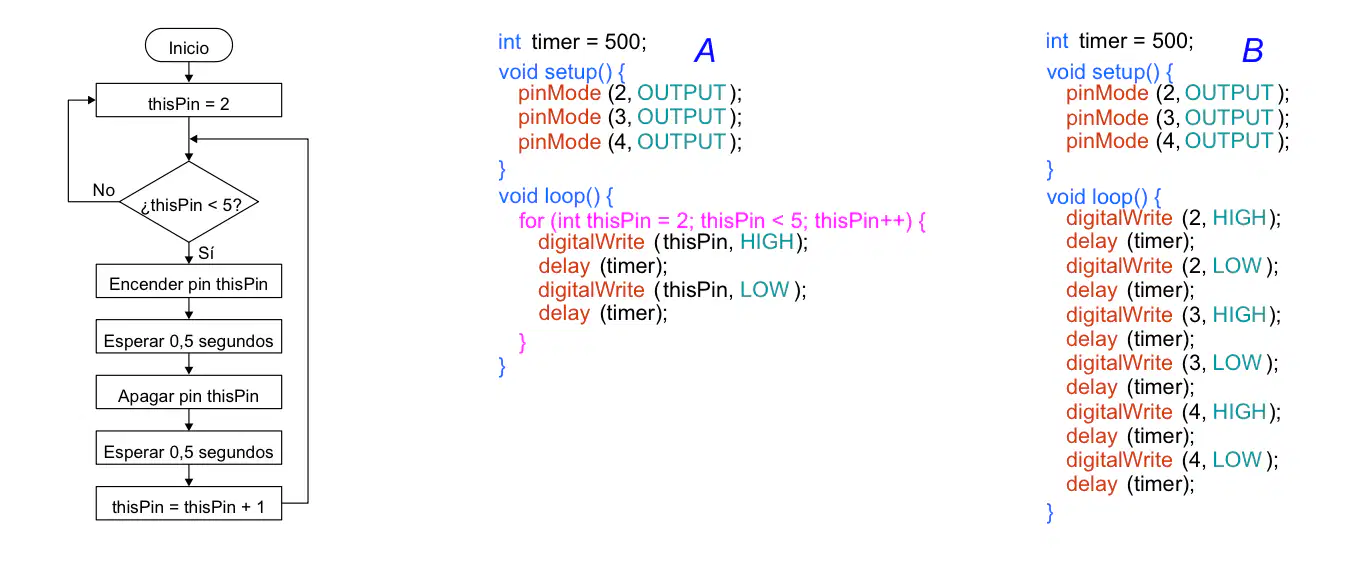

¿A cuál de estos códigos corresponde el diagrama de flujo de la izquierda?
Al código A
Al código B
El código textual no se puede representar con un diagrama de flujo
El dibujo de la izquierda no es un diagrama de flujo, es código visual

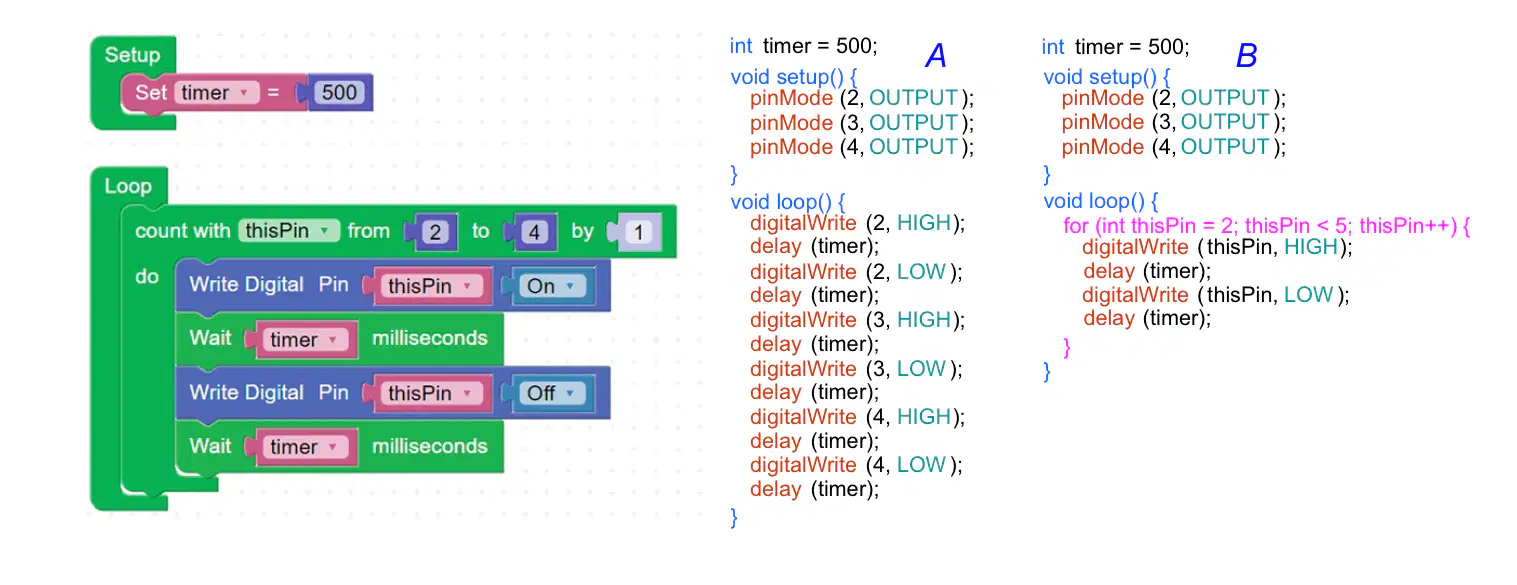

¿Cuál de estos dos códigos textuales es equivalente al código visual de la izquierda?
El código B
El código textual no se puede expresar como código visual
El código A
El código visual no se puede expresar como código textual
¿Qué significan estos operadores de comparación?
A, Igual que; B, No igual que; C, Mayor que y D, Mayor o igual que
A, Igual que; B, No igual que; C, Mayor que y D, Menor o igual que
A, igual que; B, Mayor o igual que; C, Mayor que y D, Menor o igual que
A, No igual que; B, No igual que; C, Menor que y D, Menor o igual que
