Salidas analógicas

Total questions: 18

Worksheet time: 9mins

Name
Class
Date
1.

Indica la afirmación INCORRECTA sobre los PLC

a)

Son microcontroladores, similares a Arduino, pero más robustos

b)

Su electrónica es más sencilla que la de una placa Arduino

c)

Su electrónica está protegida por una carcasa exterior

d)

Se utilizan en la industria para controlar máquinas

2.

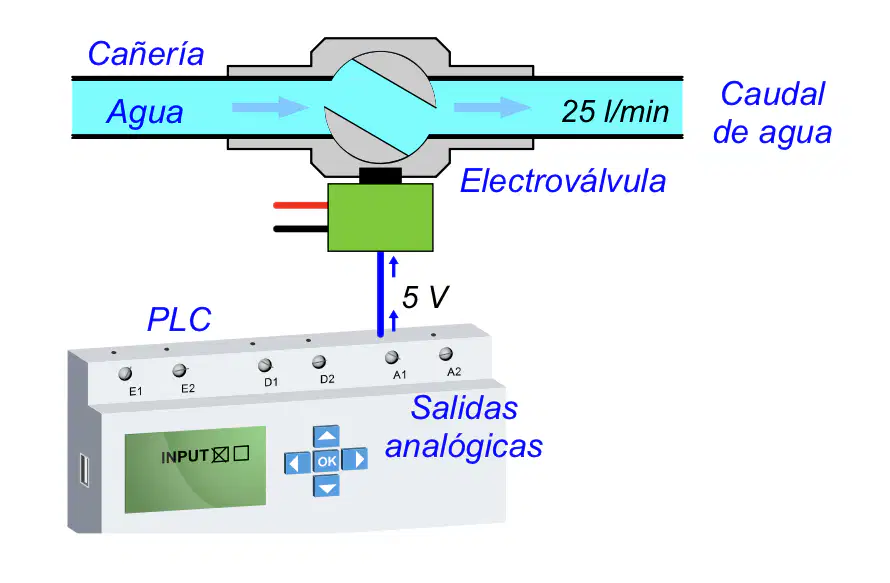

Indica la afirmación INCORRECTA sobre la imagen:

a)

La electroválvula envía información al PLC a través de una salida analógica

b)

Se utiliza una salida analógica para controlar una electroválvula

c)

Cuanto mayor es la tensión en la salida analógica, más abierta está la electroválvula

d)

La electroválvula recibe una señal eléctrica del PLC

3.

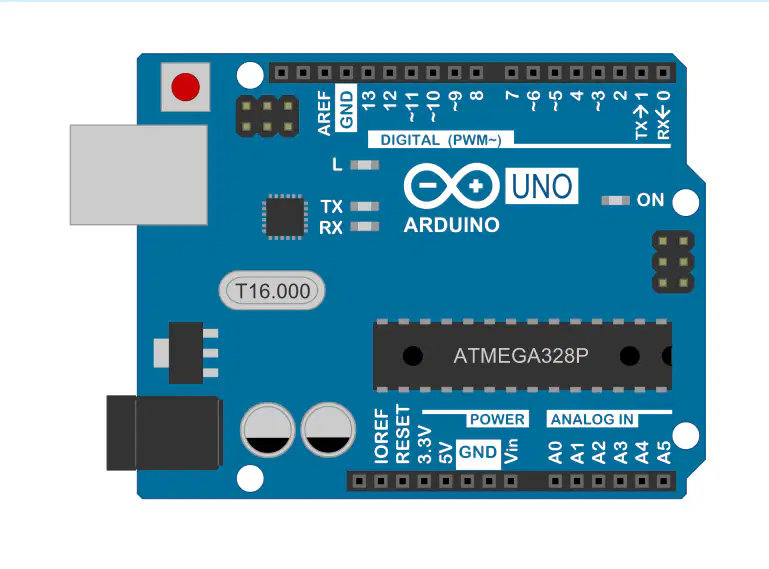

¿Cuántas salidas digitales de tipo PWM tiene la placa Arduino?

a)

12, los pines del 2 al 13

b)

6, los pines marcados con el símbolo -

c)

14, los pines del 0 al 13

d)

6, los pines A0 a A5

4.

¿Tiene Arduino UNO salidas analógicas?

a)

No, pero algunas de sus salidas digitales pueden emular salidas analógicas mediante PMW

b)

No, no tiene ni salidas analógicas ni salidas digitales

c)

Sí, dispone de un chip conversor de digital a analógico

d)

Sí tiene, igual que la placa Arduino Que

5.

¿Qué significan las siglas PMW?

a)

Point Width Modification, Modificación de Ancho de Punto

b)

Pulse Width Modulation, Modulación de Ancho de Pulso

c)

Pulse Width Modification, Modificación de Ancho de Pulso

d)

Point Width Modulation, Modulación de Ancho de Punto

6.

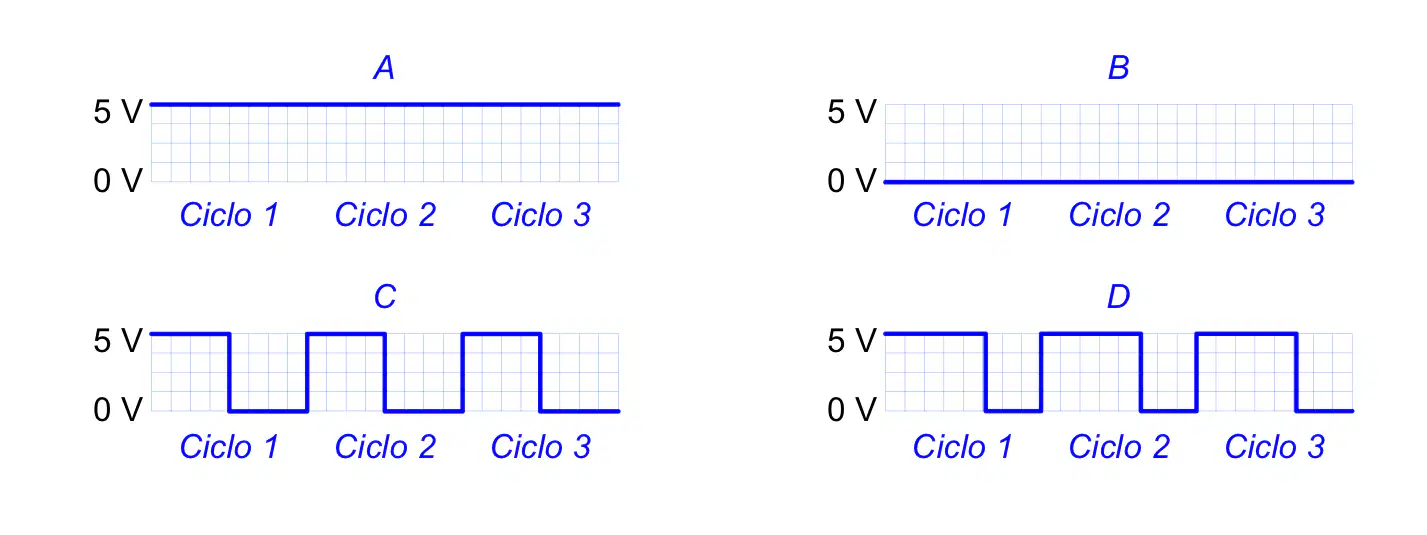

¿En cuál de estas salidas PMW se genera una tensión promedio de 2,5 V?

a)

C

b)

B

c)

A

d)

D

7.

¿Cuántas veces se enciende y apaga cada segundo una salida PMW de Arduino UNO?

a)

1024 veces por segundo

b)

1 vez por segundo los pines 5 y 6, 2 veces por segundo el resto de pines

c)

256 veces por segundo

d)

980 veces por segundo los pines 5 y 6, 490 veces por segundo el resto de pines

8.

¿Qué código debemos escribir para utilizar las salidas PMW de Arduino?

a)

analogWrite(pin);

b)

analogWrite(pin, ancho);

c)

analogRead(pin, ancho);

d)

analogRead(pin);

9.

¿Cómo se obtiene una tensión de 2,5 V en una salida PWM de Arduino UNO?

a)

Manteniendo la salida apagada todo el tiempo

b)

Haciendo que el microcontrolador envíe directamente 2,5 V a la salida

c)

Manteniendo la salida encendida el mismo tiempo que apagada

d)

Manteniendo la salida encendida todo el tiempo

10.

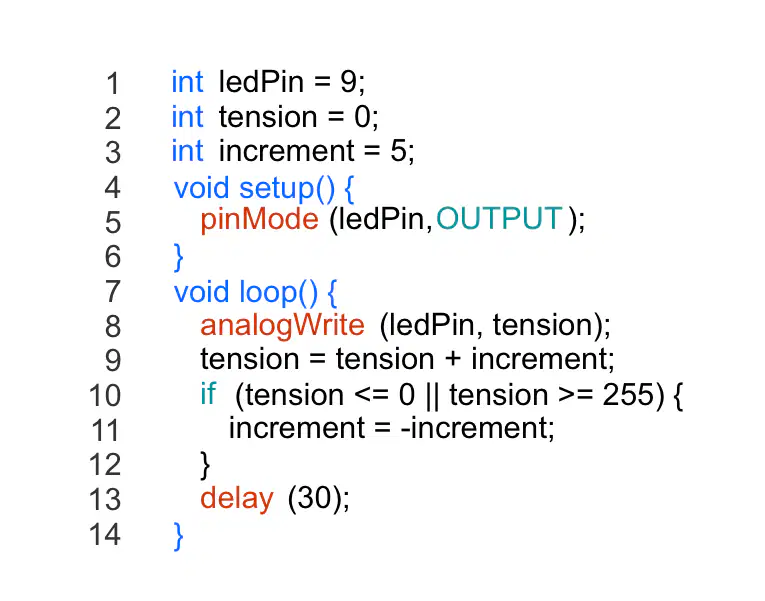

¿Qué podemos hacer para que la variable `tensión´ cambie más rápidamente?

a)

Aumentar el valor de la variable incremento´(línea 3)

b)

Las otras dos respuestas son correctas

c)

Poner un número más bajo entre los paréntesis de la función `Delay´(línea 13)

11.

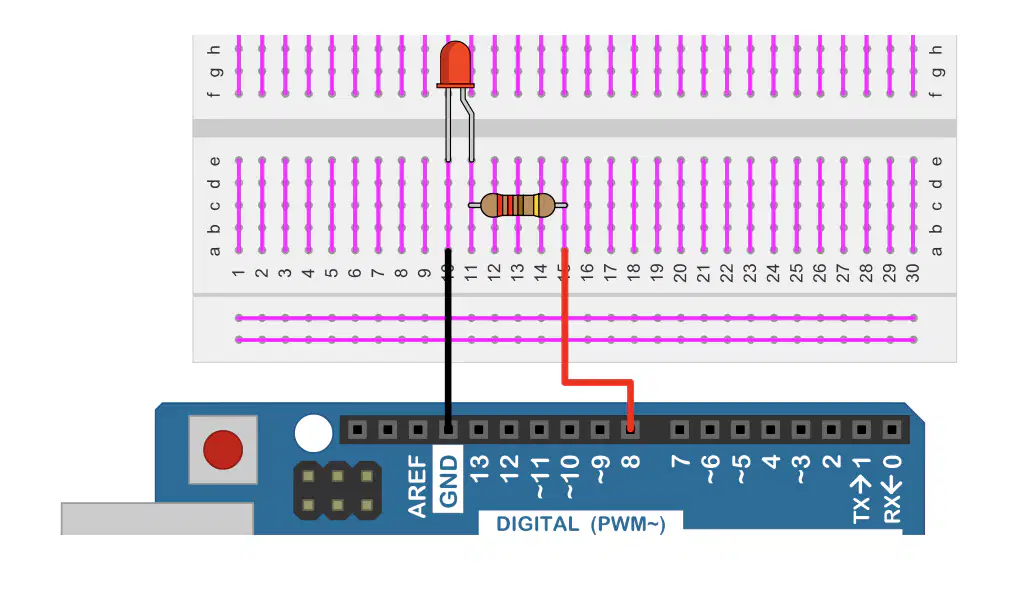

¿Están bien conectados los cables si queremos modificar paulatinamente el brillo del led?

a)

No, el cable negro debe conectarse al pin 0

b)

No, el cable negro debe conectarse a uno de los pines de entradas analógicas (A0 a A5)

c)

Sí, conectando el cable rojo al pin 8 podemos usar la técnica PMW

d)

No, el cable rojo debe conectarse a una salida analógica PMW (tienen el símbolo -

12.

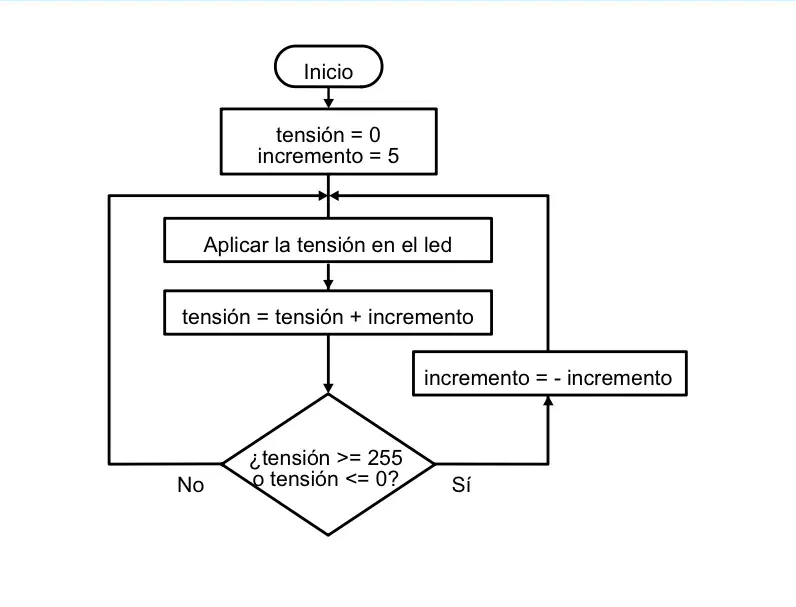

Según este diagrama de flujo, ¿qué hará el programa?

a)

La tensión aumentará de 5 en 5 hasta llegar a 255 y después se mantendrá así todo el tiempo

b)

La tensión aumentará de 5 en 5 hasta 255 y después disminuirá de 5 en 5 hasta 0

c)

La tensión se mantendrá a 0 durante 255 segundos y después se pondrá a 5 todo el tiempo

d)

La tensión aumentará de 5 en 5 hasta 255 y después volverá a empezar desde 0

13.

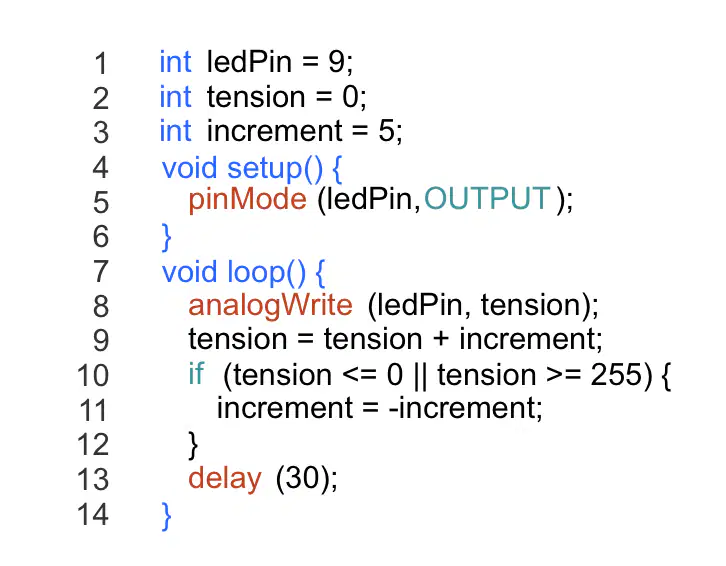

Indica la afirmación INCORRECTA sobre este código:

a)

Se declara el pin 9 como salida

b)

En la línea 9 se aumenta o se disminuye el valor de `tensión´ en 5 unidades

c)

Si la variable `tension´es mayor o igual que 255, la variable ìncrement´cambia de signo

d)

Se envía una señal PMW al pin 5

14.

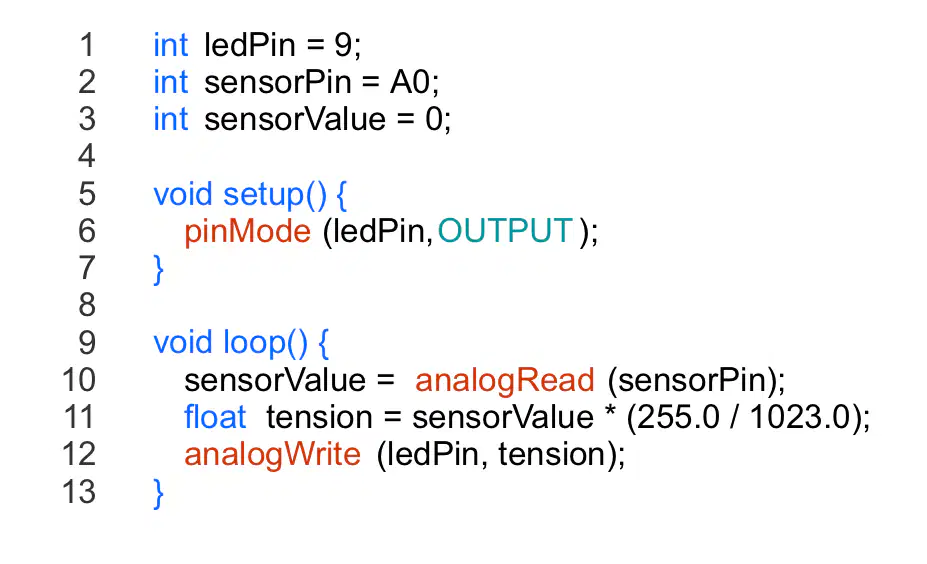

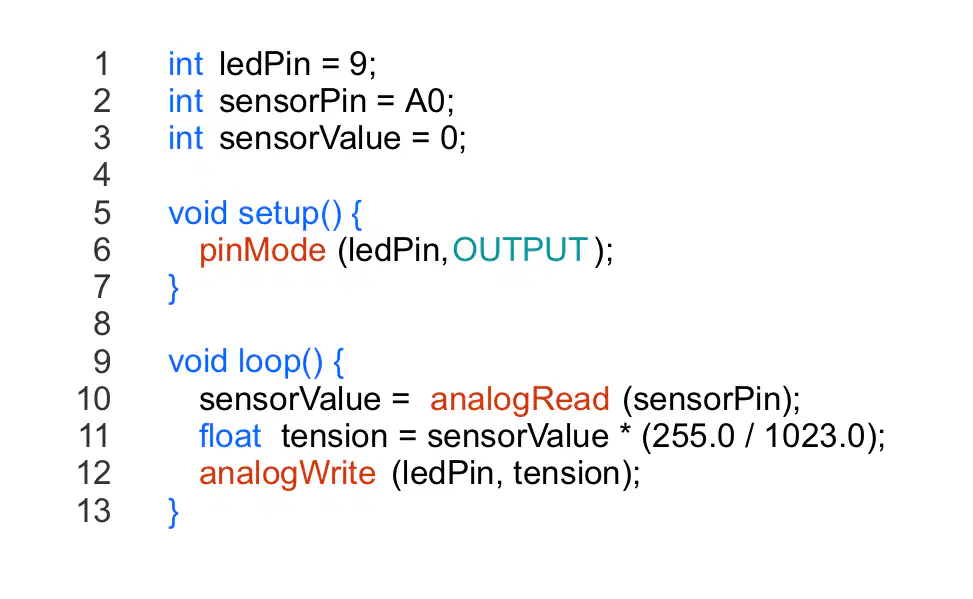

¿Qué pasa en la función loop() de este programa?

a)

Todas las demás respuestas son correctas

b)

Utilizando la función analogWrite() se crea un tren de pulsos PMW en el pin 9

c)

Se lee el valor de la entrada analógica A0

d)

Se convierte la lectura del pin A0 (rango: 0 a 1023) en una salida analógica PMW (rango: 0 a 255)

15.

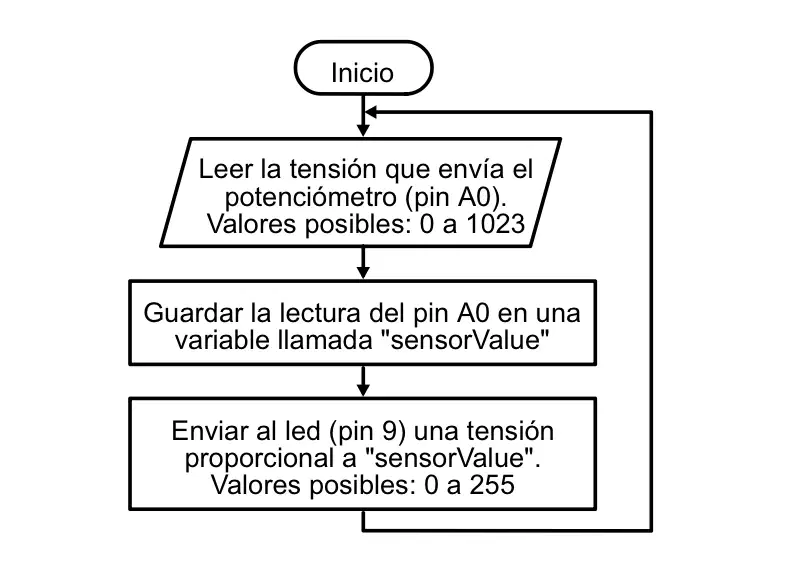

Según este diagrama de flujo, ¿qué hará el programa?

a)

Se hará brillar un led de forma proporcional a la lectura de un sensor de luz

b)

Un led se encenderá y apagará paulatinamente

c)

Se encenderá un led cuando el valor que se lee en el pin A0 sea mayor que 255

d)

Se envía a un led una tensión proporcional a la tensión que se recibe de un potenciómetro

16.

¿Dónde se ha conectado la pata central del potenciómetro?

a)

En el pin digital 9

b)

En el pin analógico 9

c)

En el pin analógico 8

d)

En el pin analógico A0

17.

Las variables de

tipo `float´ se usan para almacenar...

a)

Números con decimales

b)

Todas las demás respuestas son correctas

c)

Valores lógicos: verdadero o falso

d)

Cadenas de texto

18.

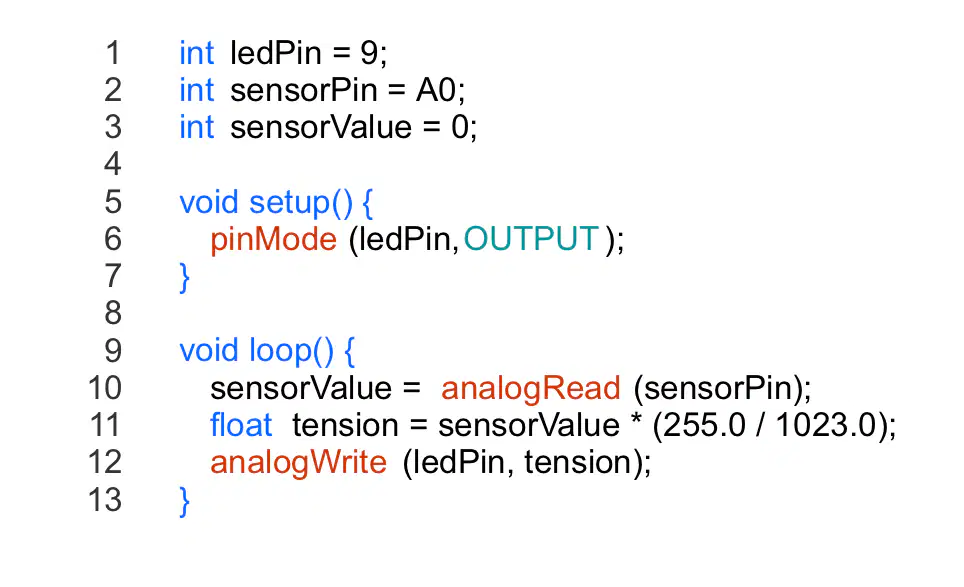

¿Qué se guarda en la variable `sensorValue´?

a)

El valor captado en el pin digital 9

b)

Todas las demás respuestas son correctas

c)

El valor captado en la entrada analógica A0

d)

El valor captado en el pin digital 0
