WorksheetsELE09 próbny egzamin pisemny listopad 2023
Total questions: 40
Worksheet time: 3600secs
Pomijając trwałościowy współczynnik bezpieczeństwa, parametry lin w urządzeniach dźwigowych są obliczane z warunku wytrzymałości na
zginanie.
ściskanie
skręcanie.
rozciąganie.
Na rysunku przedstawiono
chwytacz klinowy.
prowadnik ślizgowy.
wspornik prowadnic.
smarownicę prowadnicy.
Suwnice bramowe, półbramowe, wspornikowe, pomostowe, to podział suwnic ze względu na
napęd.
przeznaczenie.
układ sterowania.
konstrukcję nośną.
Na rysunku przedstawiono schemat dźwigu osobowego z napędem hydraulicznym
z siłownikiem bocznym.
z siłownikiem centralnym.
z dwoma siłownikami bocznymi.
z czterema siłownikami bocznymi.
Na którym rysunku przedstawiono wieżowy żuraw budowlany?
Przeciwwagę w dźwigach stosuje się w celu
kontroli poruszania się dźwigu.
zapewnienia sztywności konstrukcji kabiny.
zrównoważenia ciśnienia w układzie hydraulicznym.
zapewnienia sprzężenia ciernego lin nośnych z kołem napędzającym.
Drzwi przystankowe dźwigu, w których w czasie otwierania/zamykania panele przesuwają się w przeciwnych kierunkach, to drzwi
centralne.
teleskopowe lewe.
teleskopowe prawe.
wychylne jednoskrzydłowe.
Na rysunku przedstawiono podest ruchomy
wiszący.
masztowy.
nożycowy.
teleskopowy.
Na rysunku przedstawiono schemat obwodu głównego silnika klatkowego trójfazowego do rozruchu gwiazdatrójkąt. W jakiej kolejności powinny zadziałać (załączyć lub rozłączyć) styczniki, aby nastąpił rozruch?
K1 i K3, następnie K2 i K3.
K2 i K1, następnie K1 i K3.
K1 i K2, następnie K2 i K3.
K2 i K3, następnie K3 i K1.
Na podstawie przedstawionego na rysunku przekroju poprzecznego dźwigu osobowego określ, ile wynosi minimalna szerokość szybu.
385 mm
1 200 mm
1 585 mm
1 625 mm
Parametr wysokość nadszybia nie występuje w dźwigach
szpitalnych.
osobowych.
budowlanych.
hydraulicznych.
Kąt nachylenia to parametr
schodów ruchomych.
platform schodowych.
dźwigów towarowych małych.
dźwigów towarowo osobowych.
Narzędzia przedstawionego na rysunku używa się do
zdejmowania izolacji.
zarabiania przewodów.
profilowania przewodów.
wymiany pierścieni osadczych.
Na rysunku przedstawiono
zestaw kołowy.
koło napędowe.
luzownik.
hamulec.
Na którym rysunku przedstawiono przekrój liny o budowie zamkniętej?
Przeciążenie dźwigu hydraulicznego wykrywane jest przez czujnik
siły w linie bezpieczeństwa.
optyczny kurtyny.
temperatury.
ciśnienia.
Zadaniem wyłącznika głównego w maszynowni jest
odłączenie tylko oświetlenia w kabinie dźwigu.
zabezpieczenie silnika przed przeciążeniem.
odłączenie zasilania w energię elektryczną.
zatrzymanie dźwigu na wybranym poziomie przystankowym.
Przycisk zamieszczony na rysunku służy do
wysyłania sygnału o awarii dźwigu.
awaryjnego opuszczania kabiny do poziomu „0”.
rozłączenia wyłącznika głównego i zatrzymania mechanizmu jazdy.
zatrzymania mechanizmu jazdy bez rozłączania wyłącznika głównego.
Na zamieszczonym schemacie układu sterowania silnikiem indukcyjnym trójfazowym element oznaczony symbolem F5
chroni przed przepięciami w sieci.
zabezpiecza silnik przed skutkami zwarć.
zabezpiecza silnik przed skutkami przeciążeń.
chroni przed porażeniem prądem elektrycznym.
Luzowniki mają za zadanie
zluzowanie liny.
automatyczne sterowanie.
zluzowanie chwytaczy kabiny.
automatyczne włączenie hamulca przy zaniku napięcia.
Element zamieszczony na rysunku może być zastosowany jako
wyłącznik zasilania windy.
łącznik krańcowy w dźwigu.
łącznik skrzydeł drzwi kabiny.
blokada drzwi kabiny przed otwarciem w czasie jazdy.
Zadaniem chwytaczy w dźwigu z maszynownią jest
zatrzymywanie kabiny.
zamocowanie wciągarki.
przemieszczanie ładunku.
hamowanie silnika wciągarki.
Jaką wartość prądu zadziałania należy nastawić na przekaźniku termobimetalowym po wykonaniu montażu układu sterowania silnikiem trójfazowym o prądzie znamionowym 5,1 A?
5,1 A
5,6 A
6,1 A
6,6 A
Na rysunku przedstawiono
wyłącznik różnicowoprądowy.
trójfazowy wyłącznik termiczny.
trójbiegunowy wyłącznik silnikowy.
jednobiegunowy wyłącznik instalacyjny.
Na którym rysunku przedstawiono siłownik jednostopniowy jednostronnego działania?
Który element układu sterowania uniemożliwia uruchomienie kabiny przy otwartych lub niezaryglowanych drzwiach?
Cewka luzownika.
Wyłącznik silnikowy.
Zamek bezpieczeństwa.
Wyłącznik termobimetalowy.
Którą z czynności należy wykonać po montażu silnika wciągarki dźwigowej?
Pomiar temperatury stojana.
Pomiar prędkości obrotowej.
Sprawdzenie kierunku obrotów silnika.
Sprawdzenie symetrii napięcia zasilającego.
W dźwigu ciernym masa przeciwwagi zazwyczaj jest równa
masie kabiny.
masie kabiny + udźwig nominalny.
masie kabiny + 0,5 udźwigu nominalnego.
masie kabiny + 1,5 udźwigu nominalnego.
Którego narzędzia należy użyć do demontażu łożysk silnika wciągarki?
Podczas montażu dźwigu budowlanego, o konieczności posadowienia dźwigu na betonowych płytach decyduje
pora roku.
wysokość masztu.
przewidywany czas eksploatacji.
wielkość przekroju poprzecznego masztu.
Maszt zabezpiecza się kotwami, gdy
jego wysokość przekracza 8 m.
jego wysokość przekracza 14,5 m.
jego wysokość przekracza 16,0 m.
wymaga tego instrukcja eksploatacji.

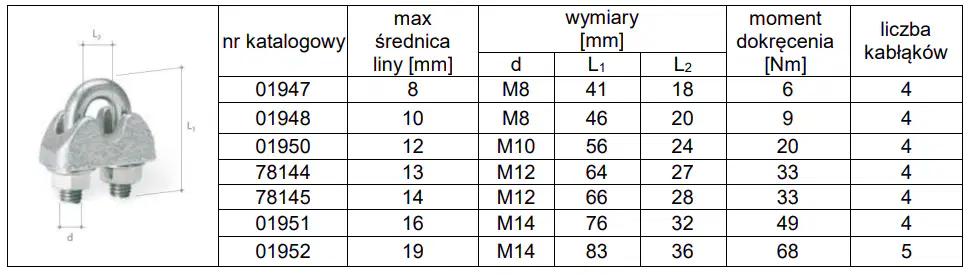

Na podstawie tabeli dobierz kabłąki na pętlę, na mocowaniu liny o średnicy 18 mm.
4 kabłąki o numerze katalogowym 78144
4 kabłąki o numerze katalogowym 78145
4 kabłąki o numerze katalogowym 01951
5 kabłąków o numerze katalogowym 01952
Obsługę techniczną codzienną dźwigu budowlanego wykonuje
konserwator.
kierownik budowy.
operator (obsługujący) dźwigu.
dowolny pracownik budowy.

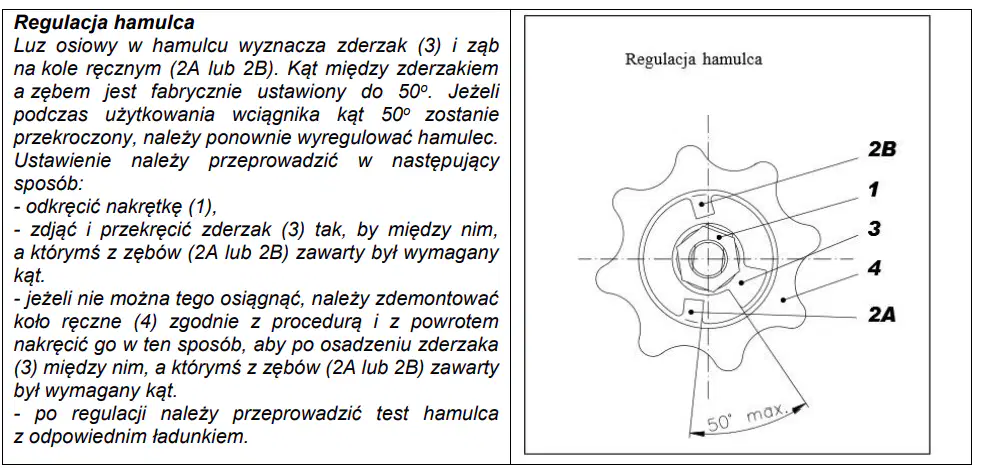

Na podstawie instrukcji regulacji hamulca wciągnika określ, między którymi elementami hamulca należy ustawić kąt wyznaczający luz osiowy?
Między zderzakiem (3) i nakrętką (1).
Między kołem ręcznym (4) i zderzakiem (3).
Między nakrętką i zębem (2A) koła ręcznego (4).
Między zderzakiem (3) i zębem (2A lub 2B) koła ręcznego.

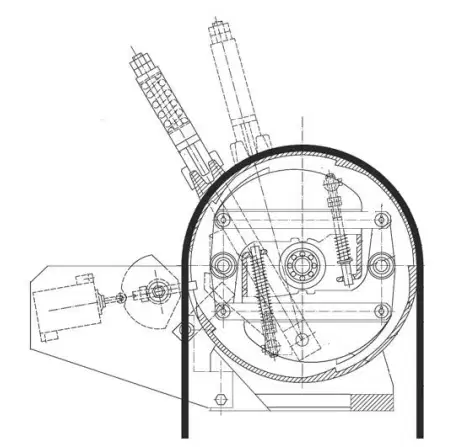

Wskaż wynik próby urządzenia przedstawionego na rysunku.
Zamyknięcie i blokada drzwi.
Kontrola ciężaru umieszczonego ładunku.
Zatrzymanie i utrzymanie kabiny w spoczynku na przystanku.
Wyłączenie zespołu napędowego i uruchomienie chwytaczy po osiągnięciu prędkości granicznej.
Podczas badań odbiorczych przy sprawdzaniu sprzężenia ciernego podczas jazdy w dół, kabina dźwigu powinna być obciążona ładunkiem o masie równej
udźwigowi nominalnemu.
125% udźwigu nominalnego.
150% udźwigu nominalnego.
175% udźwigu nominalnego.
Zadziałanie ogranicznika prędkości dźwigu w celu uruchomienia chwytaczy powinno następować przy jeździe kabiny z prędkością nie mniejszą niż
nominalna.
85% prędkości nominalnej.
115% prędkości nominalnej.
130% prędkości nominalnej.

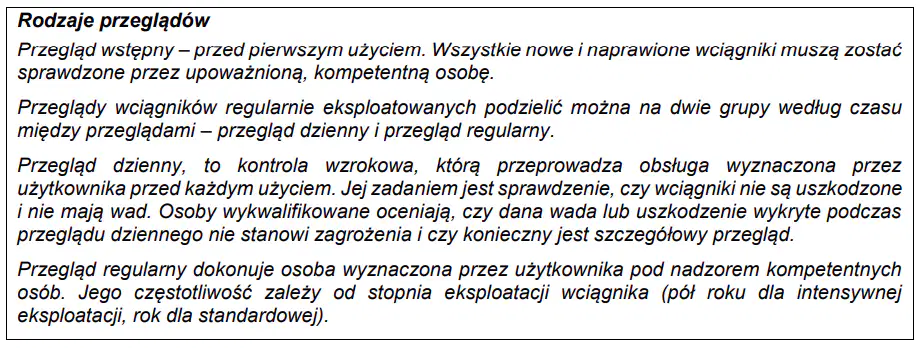

Na podstawie informacji zamieszczonych w tabeli wskaż, który przegląd jest przeprowadzany podczas eksploatacji i ma za zadanie sprawdzenie, czy wciągniki nie są uszkodzone i nie mają wad.
Przegląd dzienny.
Przegląd wstępny.
Przegląd regularny
Przegląd szczegółowy.

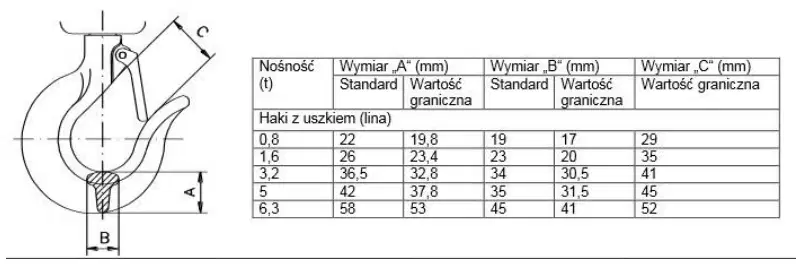

Na podstawie zamieszczonego fragmentu procedury przeglądu, hak o nośności 3,2 tony nadaje się do pracy, jeśli jego wymiar C nie przekracza
35 mm
41 mm
45 mm
52 mm

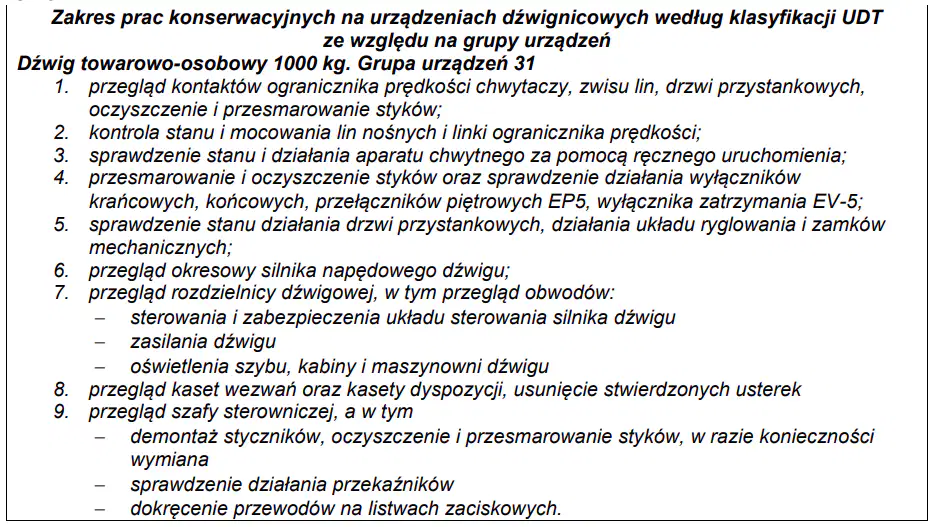

Na podstawie zamieszczonego fragmentu zakresu prac konserwacyjnych można stwierdzić, że zakres prac konserwacyjnych dźwigu towarowo-osobowego o udźwigu 1 000 kg nie obejmuje
przeglądu szafy sterowniczej.
kontroli wytrzymałości konstrukcji nośnej.
przeglądu okresowego silnika napędowego dźwigu.
kontroli stanu i mocowania lin nośnych i linki ogranicznika prędkości.
