WorksheetsB 22 - Styczeń 2023
Total questions: 40
Worksheet time: 40mins
Wartość ciśnienia wskazywanego przez manometr na rysunku wynosi
6 MPa
0,6 MPa
0,06 MPa
60 MPa
Przydatność glikolu w instalacji solarnej należy sprawdzić za pomocą
olfaktometru
refraktometru
wiskozymetru
rurki Pitota
Przedstawiony na rysunku układ służy do
spuszczania zużytego czynnika roboczego instalacji solarne
przeprowadzania próby szczelności sprężarkowej pompy ciepła.
przeprowadzania próby szczelności i napełniania instalacji solarnej
okresowego czyszczenia instalacji solarnej.
Wyznacz odległość jaka powinna być między kolejnymi rzędami modułów fotowoltaicznych L, jeśli h = 1200mm, α =40o , β= 21o , tg β =0,38, sin 40o = 0,64; cos 40o = 0,76, L = (sinα /tgβ + cosα )·h (m)
2,15 m
1,84 m
3,56 m
2,94 m
Do pomiarów kierunku i prędkości wiatru służy
anemometr.
manometr.
wakuometr.
rotametr.

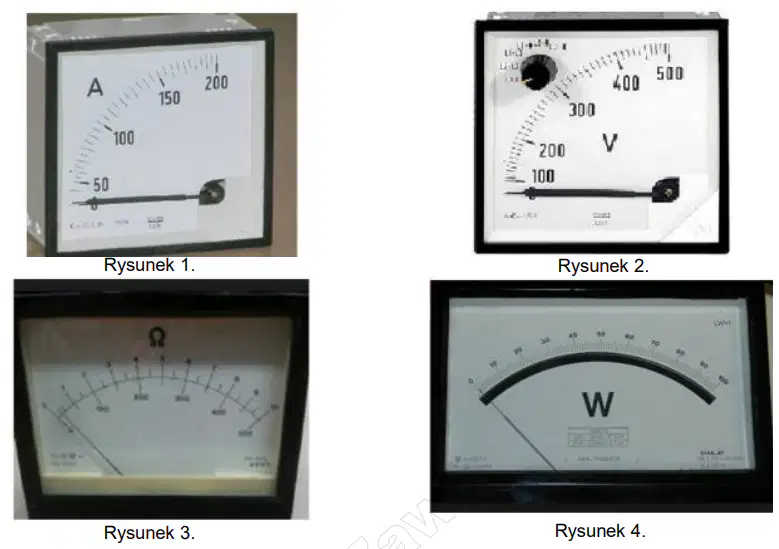

Do pomiaru napięcia elektrycznego prądnicy siłowni wiatrowej należy użyć urządzenia przedstawionego na rysunku
1
2
3
4
Na proces niszczenia agregatu prądotwórczego biogazowni ma wpływ
za wysoka temperatura biogazu.
zbyt duża wilgotność biogazu.
zbyt mała zawartość metanu.
zbyt niskie ciśnienie biogazu.

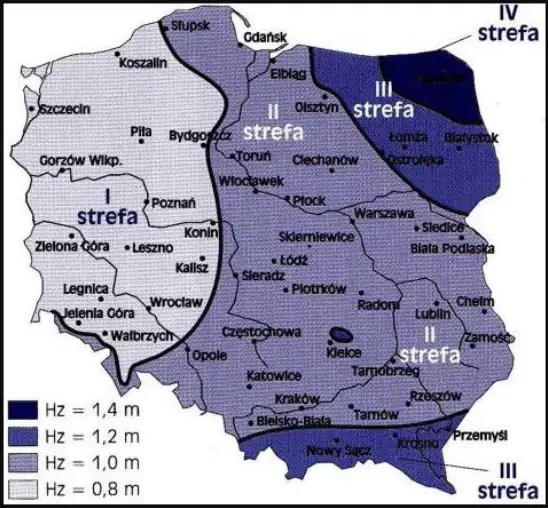

Na jakiej minimalnej głębokości powinno się ułożyć wymiennik gruntowy poziomy w województwie wielkopolskim, aby uniknąć zamarznięcia płynu roboczego?
2,5 m
1,7 m
1,1 m
0,5 m
Pompa obiegowa o mocy 80 W pracująca 15 godzin dziennie od 1 października do 28 lutego zużyła energii elektrycznej
24 kWh
0,026 kWh
181,2 kWh
60 kWh
W karcie gwarancyjnej modułu fotowoltaicznego nie musi być zamieszczona informacja o
typie, modelu urządzenia.
adresie producenta.
schemacie instalacji PV.
okresie ochrony gwarancyjnej.
Luksomierz służy do pomiaru
napięcia elektrycznego.
siły i prędkości wiatru.
natężenia oświetlenia.
lepkości kinematycznej biopaliw.
Rolą zaworu rozprężnego w sprężarkowej pompie ciepła jest
zwiększenie przepływu czynnika roboczego.
wyrównanie temperatury czynnika roboczego.
obniżenie ciśnienia czynnika do poziomu, przy którym nastąpi jego całkowite odparowanie.
zwiększenie ciśnienia czynnika roboczego.
Zachwianie produkcji metanu w uzyskiwanym biogazie w komorze fermentacyjnej biogazowni, może być skutkiem nieprawidłowości procesu
fermentacji mlekowej.
hydrolizy.
fermentacji metanowej.
fermentacji octowej.
Podstawowym urządzeniem zabezpieczającym agregat biogazowy przed niszczącym działaniem substancji szkodliwych jest wychwytywacz
związków siarki.
związków azotu.
związków węgla.
zanieczyszczeń stałych.
Przedstawione na rysunku urządzenie to
zawór zwrotny.
rotametr.
ciepłomierz.
zawór bezpieczeństwa.
Przewód elektryczny koloru niebieskiego w trzyżyłowym kablu oznacza przewód
fazowy.
neutralny.
uziemiający.
zabezpieczający.
Dodanie substratu inhibicjującego proces fermentacji oznacza, że proces będzie
przyśpieszać.
spowalniać.
wytwarzać więcej siarkowodoru.
bez wpływu na proces.
Podczas prawidłowej bezawaryjnej pracy instalacji solarnej z kolektorem cieczowym do ogrzewania c.w.u. w dniu słonecznym, zatrzymana została praca pompy obiegowej. Przyczyną może być
niskie ciśnienie glikolu w instalacji
osiągniecie maksymalnej temperatury c.w.u. w zbiorniku.
awaria czujnika temperatury na kolektorze.
zapowietrzenie instalacji.
Zjawisko niszczenia powierzchni łopatek wirnika turbiny wodnej wywołane uderzaniem pęcherzyków powietrza to
korozja.
adhezja.
kawitacja.
osmoza.
Ile wynosi współczynnik COP sprężarkowej pompy ciepła, jeśli pompa ciepła generuje moc 6 kW i zużywa 2 kW energii elektrycznej?
12
1/3
4
3
Którym z wymienionych przyrządów można wykonać na odległość pomiar temperatury czynnika roboczego w orurowaniu słonecznej instalacji grzewczej?
Pirometrem.
Piezometrem.
Wariometrem.
Wakuometrem.
Przeprowadzanie bieżącej regulacji i konserwacji układu solarnego zaleca się co
1 - 2 lata
3 - 4 lata
5 - 6 lat
7 - 8 lat
W instrukcji obsługi pompy ciepła podano średni przepływ cieczy roboczej na poziomie 2,7 m3/h. Jaką wartość powinien wskazywać rotametr tej instalacji wyskalowany w dm3/s ?
0,53
0,75
1,33
1,88
Zwarcie transformatora to stan w którym,
jedno z uzwojeń zasilane jest ze źródła energii elektrycznej, a zaciski drugiego uzwojenia są zwarte.
żadne z uzwojeń nie jest podłączone do zacisków sieci elektrycznej.
wszystkie uzwojenia transformatora są podłączone do zacisków sieci elektrycznej, mimo to, na zaciskach brak napięcia elektrycznego.
przewód zabezpieczający i neutralny są połączone ze sobą

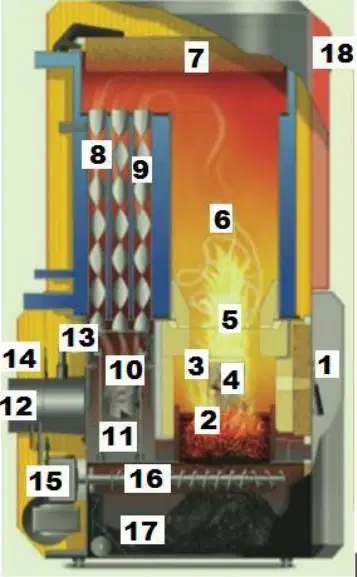

Udrożnienie i czyszczenie czopucha kotła na biomasę odbędzie się w miejscu oznaczonym numerem
3
6
11
12
Ile wynosi średnioroczne nasłonecznienie w Polsce wykorzystywane przez kolektor słoneczny?
500 - 600 kWh/m2
900 - 1100 kWh/m2
1200 - 1300 kWh/m2
1400 - 1500 kWh/m2

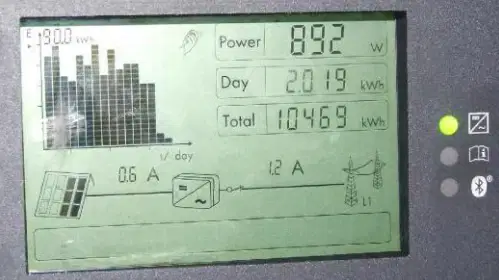

Przedstawione urządzenie steruje pracą
siłowni wiatrowej.
pompy ciepła.
instalacji fotowoltaicznej.
instalacji kolektorów cieczowych.
Hamowanie odzyskowe prądnicy w siłowni wiatrowej polega na
odzysku energii elektrycznej traconej podczas hamowania i ładowania nią akumulatorów.
zwróceniu do sieci wytwarzanej dodatkowo energii elektrycznej.
pobieraniu energii elektrycznej z sieci celem zatrzymania pracy prądnicy.
chłodzeniu elementów hamujących prądnicy
Przedstawiony na rysunku układ to
zespół sterujący instalacją solarną.
agregat prądotwórczy siłowni wiatrowej.
zespół pompowy instalacji solarnej.
klimakonwektor wspomagający pracę pompy ciepła
Prawo energetyczne w zakresie dotyczącym certyfikowanego instalatora mikroinstalacji, mówi o
źródle energii, o łącznej mocy elektrycznej nie większej niż 20 kW, przyłączonego do sieci elektroenergetycznej o napięciu znamionowym niższym niż 110 kV lub o łącznej mocy zainstalowanej cieplnej nie większej niż 80 kW
źródle energii, o łącznej mocy elektrycznej nie większej niż 30 kW, przyłączonego do sieci elektroenergetycznej o napięciu znamionowym niższym niż 110 kV lub o łącznej mocy zainstalowanej cieplnej nie większej niż 100 kW.
źródle energii, o łącznej mocy elektrycznej nie większej niż 40 kW, przyłączonego do sieci elektroenergetycznej o napięciu znamionowym niższym niż 110 kV lub o łącznej mocy zainstalowanej cieplnej nie większej niż 120 kW
źródle energii, o łącznej mocy elektrycznej nie większej niż 50 kW, przyłączonego do sieci elektroenergetycznej o napięciu znamionowym niższym niż 110 kV lub o łącznej mocy zainstalowanej cieplnej nie większej niż 150 kW
Wykonanie projektu przed wykonaniem instalacji fotowoltaicznej on-grid jest
niezbędne.
zalecane.
obojętne.
wskazane przy mocy powyżej 20 kWp.
Zimne spalanie – bezpłomieniowe występuje w
biogazowni.
ogniwie paliwowym.
kotle retortowym.
kotle kondensacyjnym.
Optymalna temperatura rozwoju bakterii legionelli w instalacji c.w.u. to
10 - 15oC
16 - 24oC
25 - 50oC
51 - 61oC
Podstawą do złożenia reklamacji pompy ciepła jest przyczyna w postaci
niestabilnej pracy sprężarki pompy ciepła.
niskiej sprawności energetycznej COP.
nieprawidłowego wskazania ciepłomierza
niskiego ciśnienia cieczy roboczej w obiegu pompy.
Zanieczyszczenie absorbera kolektora słonecznego skutkuje
zatrzymaniem pompy obiegowej instalacji.
zapchaniem instalacji w której krąży glikol
zmniejszeniem wydajności cieplnej kolektora.
przegrzaniem wody w zbiorniku buforowym.
Jakie ciśnienie graniczne, w przeliczeniu na bary, wskazuje manometr przedstawiony na ilustracji?
3,0 bary
30,0 barów
0,3 barów
300 barów
Certyfikat instalatora PV nadawany przez Prezesa UDT jest ważny
2 lata
3 lata
4 lata
5 lat
Wiskozymetr służy do pomiaru
prędkości wiatru.
lepkości kinematycznej płynów.
natężenia oświetleni
wartości opałowej peletu
Anoda magnezowa w wymienniku biwalentnym zabezpiecza przed
porażeniem elektrycznym.
przegrzaniem wody użytkowej.
korazją zbiornika.
stratami ciepła.
Substrat inokulujący (tzw. inoculuum) w biogazowni, to taki który,
rozrzedza mieszaninę fermentującą.
zagęszcza mieszaninę fermentującą.
zapoczątkowuje i rozpoczyna fermentację metanową podczas rozruchu biogazowni.
hamuje fermentację.
