Worksheetsผลิตชิ้นส่วนด้วยเครื่องมือกล2
Total questions: 40
Worksheet time: 3hrs 35mins
เกลียวซ้ายต่างจากเกลียวขวาอย่างไร
เกลียวขวาปกติจะกลึงจากหัวเครื่องไปยังท้ายเครื่อง
เลี้ยวซ้ายปกติจะกลึงจากหัวเครื่องไปยังท้ายเครื่อง
เกลียวซ้ายปกติจะกลึงจากท้ายเครื่องไปยังหัวเครื่อง
เกลียวขวาปกติจะกลึงกินลึกชิ้นงาน ทั้งไปทั้งกลับ
เกลียวสี่เหลี่ยมคางหมู มีระยะพิตช์ 5 มิลลิเมตร งานยาว 20 มิลลิเมตร เกียวนี้จะมีระยะนำเลื่อนกี่มิลลิเมตร
2 มิลลิเมตร
5 มิลลิเมตร
10 มิลลิเมตร
20 มิลลิเมตร
ไมโครมอเตอร์ สามารถเคลื่อนที่ในการวัดชิ้นงานโดยชิ้นส่วนในข้อใด
ลิ่ม
เรียว
เกลียว
เพลากลม
Thread Ring Gauge ใช้ในการตรวจสอบเหลียวในข้อใด
เกลียวใน
เหลียวนอก
เกลียวสองปาก
เกลียวสามปาก
จากภาพ หมายเลข 8 คือส่วนประกอบใดของเกลียว
Pit
ความสูงของยอดฟันเกลียว
ความโตของเกลียว
มุมของฟันเกลียว
จากภาพ หมายเลข 1 คือส่วนประกอบใดของเกลียว
Pit
ความสูงของยอดฟันเกลียว
ความโตของเกลียว
มุมของฟันเกลียว
จากภาพ หมายเลข 3 คือส่วนประกอบใดของเกลียว
Pit
ความสูงของยอดฟันเกลียว
ความโตของเกลียว
มุมของฟันเกลียว
จากภาพ หมายเลข 2 คือส่วนประกอบใดของเกลียว
Pit
ความสูงของยอดฟันเกลียว
ความโตของเกลียว
มุมของฟันเกลียว
อัตตราทดของหัวแบ่งโดยทั่วไป มีอัตตราทดเท่าใด
30 : 1
1 : 30
40 : 1
1 : 40
ข้อใดไม่ไช่ประโยชน์ของหัวแบ่ง
ประกอบการไสเฟืองด้วยเครื่องไส
ประกอบการกลึงเกลียวบนเครื่องกลึง
ประกอบการกัดเฟืองเฉียงบนเครื่องกัด
ประกอบการกัดร่องสปายบนเครื่องกัด
ต้องการกัดเฟือง 20 ฟัน จะต้องหมุนหัวแบ่งอย่างไร
หมุนครั้งละ 1 รอบ
หมุนครั้งละ 2 รอบ
หมุนครั้งละ 3 รอบ
หมุนครั้งละ 4 รอบ
การกัดร่องตรง สามารถกัดด้วยดอกกัดชนิดใด
Endmill Cutter
Face Milling Cutter
T-Slot Milling Cutter
Dovetail Milling Cutter
การกัดปาดหน้ากว้าง สามารถกัดด้วยดอกกัดชนิดใด
Endmill Cutter
Face Milling Cutter
T-Slot Milling Cutter
Dovetail Milling Cutter

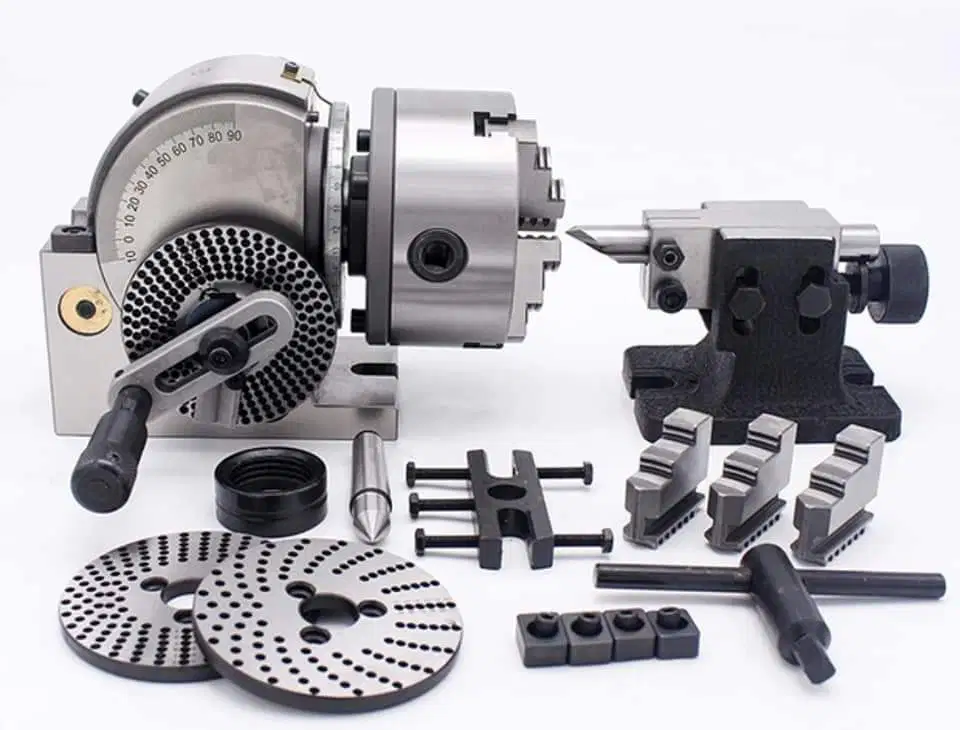

จากภาพ คือหัวแบ่งแบบใด
Cincinnati
Brown and Sharpe
Dead Center
Index plates
จากภาพ คือเฟืองชนิดใด
เฟืองเฉียง
เฟืองหนอน
เฟืองสะพาน
เฟืองเกลียว
จากภาพ คือเฟืองชนิดใด
เฟืองหนอน
เฟืองเฉียง
เฟืองสะพาน
เฟืองดอกจอก
ข้อใดกล่าวได้ถูกต้อง
เฟืองระบบดีพีและโมดูลเป็นเฟืองระบบอังกฤษ
เฟืองระบบดีพีและโมดูลเป็นเฟืองระบบเมตริก
เฟืองระบบดีพีเฟืองระบบอังกฤษ เฟืองระบบโมดูลเป็นเฟืองระบบเมตริก
เฟืองระบบดีพีเป็นเฟืองระบบเมตริก เฟืองระบบโมดูลเป็นเฟืองระบบอังกฤษ
ข้อใดไม่ไช่การผลิตเฟือง
การกัด
การกลึง
การฮอป
การไส
ต้องการส่งกำลังจากเพลาหนึ่งไปอีกเพลาหนึ่ง ที่เพลาทั้ง 2 ทำมุม 90 องศา จะต้องใช้เฟืองชนิดใด
เฟืองดอกจอก
เฟืองหนอน
เฟืองเฉียง
เฟืองก้างปลา
ต้องการกัดเฟืองดีพี 20 จำนวน 40 ฟัน จะต้องหมุนหัวแบ่งครั้งละกี่รอบ
1 รอบ
2 รอบ
10 รอบ
20 รอบ
ขอใดไม่ไช่ประโยชน์ของล้อหินเจียรไน
ใช้เจียรงานทรงกระบอก
ใช้เจียรลดขนาดชิ้นงาน
ใช้ลับคมเครื่องมือตัด
ใชสำหรับไสชิ้นงาน
กรรมวิธีการตัดเฉือนชิ้นงานของงานเจียรไนคือแบบใด
ตัดเฉือนชิ้นงานโดยเม็ดมีดคาร์ไบด์
ตัดเฉือนชิ้นงานโดยเม็ดมีดคาร์บอน
ตัดเฉือนชิ้นงานโดยเม็ดสารเชิงทราย
ตัดเฉือนชิ้นงานโดยเม็ดมีดเหล็กรอบสูง
เกจวัดมุมสี่เหลี่ยมคางหมู คือข้อใด
Protractor
Center Gage
Drill Point Gage
Acme Thread Gage
จากภาพ คือข้อใด
Protractor
Center Gage
Drill Point Gage
Acme Thread Gage
เหตุใดจึงต้องเจาะดอกสว่านดอกเล็กก่อนเจาะด้วยดอกที่ขนาดใหญ่กว่าเสมอ
รูเจาะที่ได้มีขนาดโตตามความต้องการ
เจาะได้ตรงตำแหน่งที่ต้องการ
ช่วยให้เจาะด้วยดอกสว่านที่มีขนาดใหญ่กว่าได้เร็วขึ้นเพราะไม่เกิดแรงต้าน
รูเจาะที่ได้จะมีความเรียบดี
ข้อใดคือ Center Gage
เพื่อความปลอดภัยในการใช้เครื่องมือ เครื่องจักรข้อใดคือสิ่งที่ต้องทำเป็นอันดับแรก
เติมน้ำหล่อเย็น
จับชิ้นงานให้แน่น
ตรวจสอบความพร้อมของเครื่องมือ เครื่องจักร
สวมแว่นตาป้องกัน
โดยปกติอัตราส่วนผสมของน้ำมันหล่อเย็นกับน้ำอยู่ในช่วงใด
16% - 20%
11% - 15%
21% - 25%
2% - 10%
เราใช้ล้อหินเจียระไนละเอียดในกรณีใดถึงจะถูกต้อง
เจียระไนระยะแรก
เจียระไนลดขนาดมาก ๆ
เจียระไนตัดชิ้นงาน
เจียระไนขั้นสุดท้าย
ในการเลือกขนาดล้อหินเจียระไนจะต้องดูขนาดในข้อใด
ราคา – โตนอก – ความหนา
ราคา – รูใน – ความหนา
โตนอก – รูใน – ความหนา
ราคา – รูใน – โตนอก
ข้อใดต่อไปนี้ มีผลกระทบมากทีสุด ถ้าเครื่องมือวัดชิ้นงาน ตกหล่น หรือ เกิดการเสียหาย
ขาดความเทียงตรงในการวัดชิ้นงาน
เครื่องมือวัดชิ้นงานคดงอ
ไม่สามารถใชเ้ครืองมือวัดในงานต่อไปได
ไม่สามารถผลิตชิ้นงานต่อไปได้
ข้อใดคือการใช้ปากกาจับชิ้นงานทีไม่ถูกต้อง
ขันปากกาจับชิ้นงาน ด้วยค้อน
ขันปากกาจับชิ้นงาน ด้วยมือให้แน่น
หลังจากการใช้งานปากกาจับชิ้นงานเสร็จ
ใช้แปรงปัดทำความสะอาดให้เรียบร้อย
หยอดน้ำมันหล่อลืน บริเวณเกลียวขันชิ้นงาน
หลังจากการใช้งานปากกาจับชิ้นงานทุกครั้ง
เครื่องเจาะดอกสว่าน มีการส่งกำลัง ตามข้อใด
สายพาน,เฟือง
โซ่
เพลาขับ
เพลาตาม
ข้อใด ไม่ควร ปฏิบัติในขณะทำการวัดขนาดงาน
วัดขณะที่ชิ้นงานใกล้จะหยุดหมุน หรือหมุนช้า
ให้เครื่องมือวัดสัมผัสกับงานเบา ๆ
ตรวจเครื่องวัดให้อยู่ในสภาพที่สมบูรณ์
ก่อนวัดขนาดงานต้องทำความสะอาดเครื่องมือวัดและผิวงาน
ข้อใดเป็นวิธีการใช้เครื่องมือที่ทำให้เกิดอันตรายน้อยที่สุด
จับหรือถือเครื่องมือให้แน่นกระชับ
ล้างหรือเช็ดน้ำมันที่เครื่องมือหรือชิ้นงาน
เลือกใช้เครื่องมือให้เหมาะกับงานที่ทำ
ปฏิบัติตามข้อแนะนำการใช้เครื่องมือนั้น
ข้อใดต่อไปนี้เป็นสิ่งที่ช่างทุกคนควรปฏิบัติให้เป็นกิจนิสัย
ต้องปฏิบัติงานตรงต่อเวลา
หลังเลิกใช้เครื่องจักรกลต้องทำความสะอาด
ตั้งใจทำงานให้ดีที่สุด
ไม่เล่นขณะปฏิบัติงาน
ข้อใดต่อไปนี้เป็นหลักการของคนที่จะเป็นช่างที่ดี
ทำความสะอาดเครื่องจักรกลก่อนใช้งานทุกครั้ง
ต้องศึกษาเรียนรู้ก่อนใช้เครื่องจักรกลนั้นๆ
หลังเลิกใช้เครื่องจักรกลต้องทำความสะอาด
ต้องแต่งกายให้รัดกุมที่สุดก่อนใช้เครื่องจักร
ข้อใดให้ความหมายของคำว่า “Feed” ในงานช่างกลโรงงานได้ถูกต้อง
ความเร็วของการเคลื่อนที่ของเครื่องมือตัด
ความเร็วรอบของเพลาสปินเดิล
ความเร็วในการทำงานให้แล้วเสร็จ
ความเร็วในการเคลื่อนที่ของเครื่องมือตัดขณะตัดเฉือนเนื้องาน
ข้อใดคือองศาของมุมเกลียวสามเหลี่ยมระบบเมตริก
55 องศา
60 องศา
30 องศา
29 องศา
เกจก้ามปู (Snap Gauge) ใช้สำหรับงานอะไร
ตรวจสอบชิ้นงานเพลากลม
ตรวจสอบชิ้นงานรูใน
ตรวจสอบชิ้นงานเพลาเรียว
ตรวจสอบเกลียว
