GERINDA REMIDI UAS GENAP

Total questions: 70

Worksheet time: 2hrs 19mins

Name
Class
Date
1.
Mesin gerinda yang mampu untuk menggerinda benda kerja dengan diameter luar dan dalam yang berbentuk silindris adalah ....
a)
Mesin Gerinda Universal (Universal Grinding Machine)
b)
Mesin Gerinda Dalam (lnternal Cylindrical Grinding)
c)
Mesin Gerinda Rata (Surface Grinding Machine)
d)
Mesin Gerinda Luar (External Cylindrical Grinding)
e)
Mesin Gerinda Alat (Tools and Cuters Grinding Machine)
2.
Mesin gerinda silindris memiliki beberapa gerakan utama pada saat beroperasi, yaitu
a)
Gerak meja memanjang
b)
Geralk putar benda kerja
c)
Gerak putar batu gerinda
d)
Gerak pemakanan
e)
Gerak meja melintang
3.
Metode penggerindaan diameter luar dilakukan dengan cara ....
a)
Penggerindaan memanjang diameter luar silindris di antara dua senter
b)
Penggerindaan diameter dalam dengan benda kerja berputar
c)
Penggerindaan tegak lurus
d)
Penggerindaan bentuk
e)
Penggerindaan tirus luar
4.
Untuk menggerinda bahan cast iron, soft brass, aluminium dan sebagainya, digunakan batu gerinda dengan bahan ...
a)
Aluminium oxide
b)
Natrium oxide
c)
silicon carbide
d)
diamond
e)
intan
5.
Mesin gerinda universal digunakan untuk ..
a)
Meratakan jalan-jalan luncur dari meja mesin perkakas
b)
Menggerinda benda kerja dengan diameter luar dan dalam yang berbentuk silindris
c)
Menggerinda komponen-komponen pemesinan
d)
Mengasah alat-alat potong
e)
Menyejajarkan parallel
6.
Untuk menggerinda benda-benda dengan diameter dalam berbentuk silindris dan tirus, digunakan
a)
Mesin Gerinda Universal (Universal Grinding Machine)
b)
Mesin Gerinda Dalam (Internal Cylindrical Grinding)
c)
Mesin Gerinda Rata (Surface Grinding Machine )
d)
Mesin Gerinda Luar (External Cylindrical Grinding)
e)
Mesin Gerinda Alat (Tools and Cuters Grinding Machine)
7.
Melakukan pemotongan dengan cara mengasah dan menggunakan batu gerinda adalah prinsip kerja dari ...
a)
Mesin bubut
b)
Mesin gerinda
c)
Mesin frais
d)
Mesin bor
e)
Gergaji mesin
8.

Perhatikan kalimat berikut.

1) Tekan sakelar utama (main switch) pada posisi on untuk menghidupkan mesin.

2) Tekan sakelar pengendali sistem hidrolik, sakelar ini akan meneruskan arus dari sakelar utama, untuk menghidupkan pompa hidrolik.

3) Tekan tombol on pada panel utama sehingga motor batu gerinda akan berputar, hasil putaran motor inilah yang akan menggerakkan batu gerinda

4) Putar batu gerinda secara manual

Langkah yang benar untuk mengoperasikan mesin gerinda adalah ....

a)
1, 2,3
b)
1,3
c)
2,4
d)
4 saja
e)
1, 2,3, 4
9.
Mesin gerinda datar secara garis besar mempunyai beberapa gerakan utama, kecuali ...
a)
Gerak putar batu gerinda
b)
Gerak vertikal
c)
Gerak meja memanjang
d)
Gerak meja melintang
e)
Gerak pemakanan
10.
Untuk penggerindaan permukaan, alur, dan pasak, lebih cocok dengan menggunakan metode
a)
Penggerindaan keliling
b)
Penggerindaan muka (depan)
c)
Penggerindaan diameter luar
d)
Penggerindaan diameter dalam
e)
Penggerindaan lubang paralel
11.
Metode penggerindaan diameter dalam dilakukan dengan cara
a)
Penggerindaan bentuk
b)
Penggerindaan tirus luar
c)
Penggerindaan memanjang diameter luar silindris di antara dua senter
d)
Penggerindaan diameter dalam dengan benda kerja berputar
e)
Penggerindaan tegak lurus
12.
Yang merupakan langkah-langkah setting benda kerja pada meja magnet
a)
Tempatkanlah benda kerja di tengah meja magnet.
b)
Periksa kedudukan benda kerja, jangan melewati skala meja magnet.
c)
Aktifkan magnet dan cek keteguhan pencekamannya, jika masih goyah, buka dan kembali di-setting.
d)
Untuk benda yang kecil dapat ditempatkan pada satu skalGunakan paralel untuk membatasi dan menguatkan cekaman.
e)
Semua benar
13.
Yang merupakan cara setting benda kerja menggunakan pelat pembatas belakang...
a)
Setel pelat pembatas belakang hingga tingginya berada di bawah permukaan benda kerja.
b)
Bila hasil penggerindaan perlu sejajar maka gerinda terlebih dahulu sisi pelat pembatas yang bersentuhan dengan benda kerja.
c)
Tempatkan benda kerja menyentuh sisi pelat pembawa tepat di tengah meja magnet.
d)
Pasang catok di atas meja, kunci kedua baut pengunci catok
e)
Pegang benda kerja dan aktifkan magnet, kemudian periksa pencekamannya
14.

Perhatikan kalimat berikut.

1) Bersihkan permukaan meja dan universal vicH

2) Posisi dari catok berada di tengah-tengah meja mesin.

3) Semua skala kedudukan menunjukkan harga 0 dan dikunci tidak terlalu kencang.

4) Pasang dan jepit paralel dengan kedudukan lebih tinggi dari permukaan catok.

Prosedur di atas adalah langkah-langkah untuk Setting universal vice pada meja gerinda, yang ditunjukkan nomor ….

a)
1, 2, 3
b)
1,3
c)
2, 4
d)
4 saja
e)
1,2,3,4
15.
Agar gerinda benar-benar bulat dan seluruh permukaan dari roda gerinda alkan menyentuh dengan baik, harus dilakukan ....
a)
Finishing
b)
Setting
c)
Dressing
d)
Truing
e)
Drilling
16.
Untuk membuat permukaan gerinda menjadi rata dan semua butiran akan menyentuh permukaan benda kerja dengan akurat, dilakukan ....
a)
Setting
b)
Dressing
c)
Truing
d)
Drilling
e)
Finishing
17.
Untuk membuat permukaan batu gerinda yang sudah terpasang atau telah dipergunakan menjadi rata dan semua butiran akan menyentuh permukaan benda kerja dengan akurat dan menampilkan hasil penggerindaan yang baik, dilakukan ….
a)
melakukan dressing
b)
melakukan drilling
c)
melakukan truing
d)
melakukan finishing
e)
melakukan colling
18.

Perhatikan kalimat berikut.

1) Naikkan gerinda hingga terbebas dari benda kerja

2) Geserkan meja arah melintang dan jarak penghentian 1/3 tebal batu gerinda pada setiap ujung benda kerja

3) Geser stopper (set stop) posisinya sejajar dengan senter gerinda dan searah dengan gerak meja, lalu kunci.

4) Geser lagi meja ke arah yang berlawanan dengan jarak bebas yang sama

Prosedur di atas adalah prosedur untuk ….

a)
Mengatur gerakan meja mesin arah memanjang (longitudinal)
b)
Mengatur gerak meja arah melintang (Crossfeed)
c)
Memasang benda kerja pada chuck rahang 3
d)
Mengerinda meja magnet (magnetic chuck)
e)
Menggerinda rata permukaan (surface grinding)
19.
Geserkan meja arah melintang dan jarak penghentian 1/3 tebal batu gerinda pada setiap ujung benda kerja, merupakan salah satu langkah untuk ….
a)
Mengatur gerak meja arah melintang (Crossfeed)
b)
Mengatur gerakan meja mesin arah memanjang (longitudinal)
c)
Mengerinda meja magnet (magnetic chuck)
d)
Menggerinda rata permukaan (surface grinding)
e)
Semua salah
20.

Perhatikan kalimat berikut.

1) Dressing batu gerinda

2) Bongkar back plate, bersihkan sisi belakang meja magnet dan back plat

3) Pasang dan setting meja magnet pada meja mesin.

4) Setting Stoper/gerak meja arah memanjang dan melintang.

5) Dekatkan/sentuhkan permukaan batu gerinda pada permukaan magnet dengan hati-hati.

6) Gerinda permukaan meja magnet dengan pelayanan otomatis.

Langkah-langkah di atas adalah bagian dari prosedur

a)
Dressing batu gerinda
b)
Mengatur gerak meja arah melintang (Crossfeed)
c)
Mengatur gerakan meja mesin arah memanjang (longitudinal)
d)
Mengerinda meja magnet (magnetic chuck)
e)
Menggerinda rata permukaan (surface grinding)
21.

Perhatikan kalimat berikut.

1) Ukur dimensi benda kerja, kerataan permukaannya dan kesejajaran semua sisi.

2) Dressing batu gerinda

3) Pasang benda kerja pada meja magnet.

4) Set panjang gerak meja

5) Sentuhkan batu gerinda pada permukaan benda kerja dengan hati. hati. Set nonius feed pada 0.

Langkah-langkah di atas adalah bagian dari prosedur ....

a)
Dressing batu gerinda
b)
Mengatur gerak meja arah melintang (Crossfeed)
c)
Mengatur gerakan meja mesin arah memanjang (longitudinal)
d)
Mengerinda meja magnet (magnetic chuck)
e)
Menggerinda rata permukaan (surface grinding)
22.

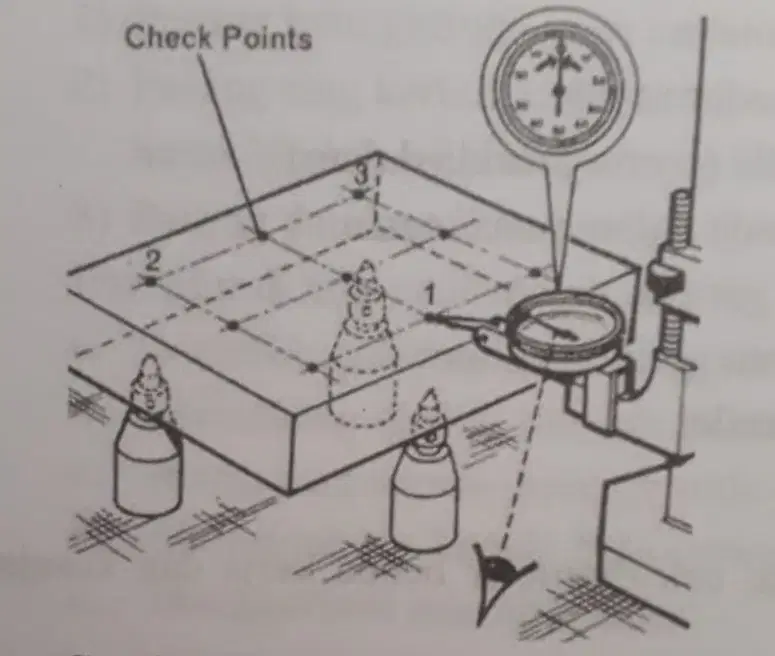

Perhatikan gambar berikut. Gambar di atas adalah ...
a)
Dressing batu gerinda
b)
Truing batu gerinda
c)
Mengukur dimensi benda kerja
d)
Menggerinda meja magnet (magnetic chuck)
e)
Menggerinda rata permukaan (surface grinding)
23.
Terdapat beberapa cara pencekaman benda kerja yang banyak digunakan dalam penggerindaan silinder bagian luar maupun bagian dalam, yaitu ....
a)
Spindle drive
b)
Face plate
c)
Chuck
d)
Collet
e)
Semua benar
24.

Perhatikan kalimat berikut.

1) Matikan mesin

2) Buka dan bersihkan rahang chuck

3) Pasang ketiga rahang dan pastikan jangan sampai longgar

4) Set rahang sesuai dengan diameter benda kerja

5) Tempatkan benda kerja pada rahang chuck dan jepit tidak terlalu kuat untuk penyetalan

Langkah di atas adalah prosedur untuk ….

a)
Memasang benda kerja di antara dua senter
b)
Dressing batu gerinda mesin gerinda silinder
c)
Memasang benda kerja pada chuck rahang 3 (universal chuck)
d)
Memasang benda kerja dengan chuck rahang 4 (independen chuck)
e)
Memeriksa benda kerja yang akan digerindaile
25.

Perhatikan kalimat berikut.

1) Bersihkan chuck.

2) Buka, lalu bersihkan keempat rahang dari chuck.

3) Pasang keempat rahang dan periksa pengepasannya jangan sampai longgar.

4) Set rahang sesuai dengan diameter benda kerja

Yang merupakan prosedur memasang benda kerja dengan chuck rahang 4 (independen chuck) adalah ….

a)
1,2, 3
b)
1, 3
c)
2, 4
d)
4 saja
e)
1, 2, 3, 4
26.

Perhatikan kalimat berikut.

1) Bersihkan lubang kepala gerinda bebas dari kotoran.

2) Buka mur pengunci.

3) Periksa tirus spindle benar-benar bersih.

4) Masukan spindle ke dalam barrel dan putar sehingga terpasang baik.

5) Periksa konsentrisitas spindel

Prosedur di atas adalah prosedur ... pada internal cylindrical grinding

a)
Memilih grinding spindle (poros gerinda dalam)
b)
Memasang spindle gerinda dalam pada mesin
c)
Memasang kepala batu gerinda dalam
d)
Mendressing kepala batu gerinda dalam
e)
Menggerinda lubang paralel
27.

Perhatikan kalimat berikut.

1) Pasang batu gerinda pada poros spindel

2) Pasang ring kertas, kemudian pasang ring metal yang diameternya harus lebih kecil dari diameter lubang gerinda

3) Pasang dan keraskan baut pengunci batu gerinda terhadap spindel

Prosedur di atas adalah prosedur .... pada internal cylindrical grinding

a)
Memilih grinding spindle (poros gerinda dalam)
b)
Memasang spindle gerinda dalam pada mesin
c)
Memasang kepala batu gerinda dalam
d)
Men-dressing kepala batu gerinda dalam
e)
Menggerinda lubang parallel
28.

Perhatikan kalimat berikut.

1) Pelajari gambar kerja dengan cermat.

2) Cek semua ukuran sesuai spesifikasi penggerindaan silinder/SOP pekerjaan.

3) Cek konsentrisitasnya pada mesin menggunakan DTI.

4) Atau pengecekannya dilakukan pada peralatan khusus (V blok dan DTI).

Langkah di atas adalah prosedur untuk ...

a)
Memasang benda kerja pada chuck rahang 3 (universal chuck)
b)
Memasang benda kerja dengan chuck rahang 4 (independen chuck)
c)
Memeriksa benda kerja yang akan digerinda
d)
Memasang benda kerja di antara dua senter
e)
Dressing batu gerinda mesin gerinda silinder
29.
Yang termasuk dalam prosedur memilih grinding spindle (poros gerinda dalam) adalah....
a)
Memilih diameter spindle, diameter spindle yang besar dipilih sesuai dengan diameter dari batu gerinda.
b)
Panjang dari spindle tergantung dari panjang lubang yang digerinda.
c)
Gunakanlah spindle yang berdiameter besar dan cukup pendek untuk mengurangi beban dan getaran pada saat pemakanan.
d)
Jika sudah selesai bersihkan benda kerja, peralatan dan mesin
e)
Jawaban a, b, c benar
30.

Perhatikan kalimat berikut.

1) Bersihkan lubang kepala gerinda bebas dari kotoran.

2) Buka mur pengunci.

3) Periksa tirus spindle benar-benar bersih.

4) Masukan spindle ke dalam barrel dan putar sehingga terpasang baik.

5) Periksa konsentrisitas spindel

Langkah di atas adalah prosedur untuk ….

a)
Memilih grinding spindle (poros gerinda dalam)
b)
Memasang spindle gerinda dalam pada mesin
c)
Memasang kepala batu gerinda dalam
d)
Men-dressing kepala batu gerinda dalam
e)
Menggerinda lubang paralel
31.

Perhatikan kalimat berikut.

1) Mengukur benda kerja, cek diameter benda kerja dan kesejajaran

2) Pasang benda kerja pada pencekam. 3) Set panjang gerakan mejlubang.

4) Dressing batu gerinda

5) Hidupkan gerinda

6) Sentuhkan gerinda pada permukaan lubang dengan hati-hati.

7) Alirkan coolant.

8) Set skala feed pada 0.

9) Gerinda diameter lubang dengan pengisian manual atau otomatis.

10) Keluarkan gerinda jauh dari benda kerja untuk persiapan pengukuran yang aman (maxinmum distance).

Prosedur di atas adalah prosedur

a)
Memilih grinding spindle (poros gerinda dalam)
b)
Memasang spindle gerinda dalam pada mesin
c)
Memasang kepala batu gerinda dalam
d)
Men-dressing kepala batu gerinda dalam
e)
Menggerinda lubang paralel
32.
Untuk melakukan penggerindaan secara massal, dapat dilakukan dengan cara ....
a)
Menggerinda dengan senter
b)
Menggerinda tanpa senter
c)
Menggerinda dengan meja magnet
d)
Menggerinda dengan batu gerinda A
e)
Semua salah
33.

Perhatikan gambar berikut. Gambar di atas adalah ....

a)
Mengukur kerataan dengan dial test indicator (DTI)
b)
Mengukur kesejajaran dengan dial test indicator (DTI)
c)
Mengukur sudut dengan bevel protractor
d)
Mengukur kerataan dengan sine bar dan DTI.
e)
Mengukur dengan sıurface finish gauge
34.

Perhatikan kalimat berikut.

1) Baca gambar kerja

2) Bersihkan benda kerja

3) Siapkan kemudian bersihkan bevel protractor.

4) Ukur sudut dari benda kerja dengan dan baca skala derajat sudut bevel protractor.

Langkah di atas adalah prosedur untuk ….

a)
Mengukur kerataan dengan dial test indicator (DTI)
b)
Mengukur kesejajaran dengan dial test indicator (DTI)
c)
Mengukur sudut dengan bevel protractor
d)
Mengukur kerataan dengan sine bar dan DTI
e)
Mengukur dengan surface finish gauge
35.
Untuk mengukur dan memeriksa sudut, dapat digunakan alat ...
a)
DTI
b)
Sine bar
c)
Surface finish gauge
d)
Bevel protractor
e)
vernier high gauge
36.
Perhatikan gambar berikut. Gambar di atas adalah gambar ....
a)
Mengukur kerataan dengan dial test indicator (DTI)
b)
Mengukur kesejajaran dengan dial test indicator (DTI)
c)
Mengukur sudut dengan bevel protractor
d)
Mengukur kerataan dengan sine bar dan DTI
e)
Mengukur dengan surface finish gauge
37.

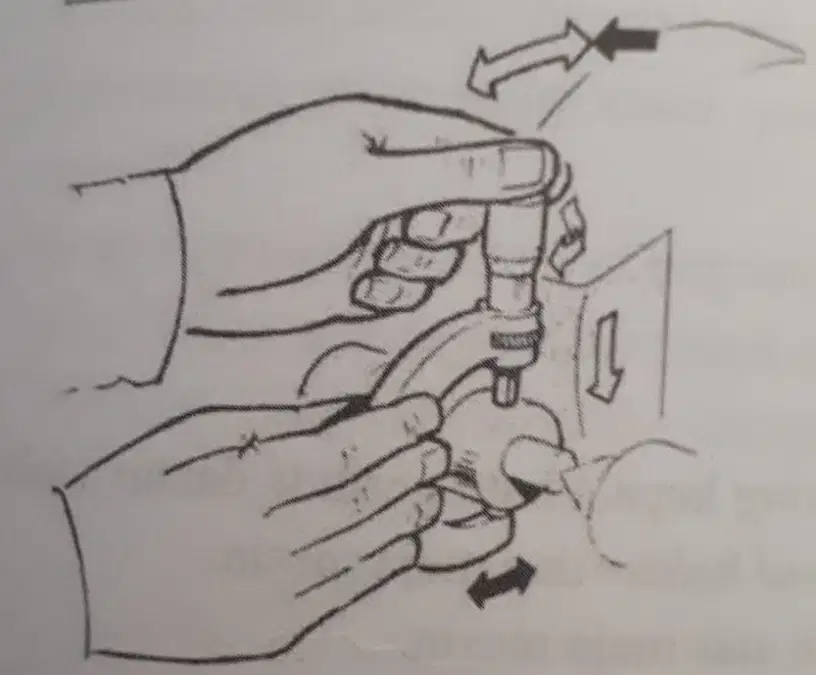

Perhatikan gambar berikut. Alat yang digunakan untuk mengukur benda kerja pada gambar di atas adalah ….
a)
Jangka sorong
b)
Bevel protractor
c)
Mikrometer
d)
DTI
e)
Sine bar
38.
Berikut adalah langkah dressing batu gerinda mesin gerinda silinder kecuali .....
a)
Bersihkan mesin dan diamond holder.
b)
Jauhkan gerinda hingga cukup ruang bcbas untuk pemasangan dresser.
c)
Pasang dresser pada meja gerinda atau pasang dresser pada kepala lepas.
d)
Putar gerinda dengan tangan.
e)
Dekatkan diamond dresser menyentuh permukaan gerinda dan hidupkan coolant.
39.

Perhatikan kalimat berikut.

1) Pasang batu gerinda pada poros spindel

2) Pasang ring kertas, kemudian pasang ring metal yang diameternya harus lebih kecil dari diameter lubang gerinda

3) Pasang dan keraskan baut pengunci batu gerinda terhadap spindel

4) Periksa tirus spindle benar-benar bersih.

Yang merupakan langkah-langkah memasang kepala batu gerinda dalam adalah ….

a)
1,2, 3
b)
1,3
c)
2, 4
d)
4 saja
e)
1,2, 3, 4
40.
Yang termasuk cara men-dressing kepala batu gerinda dalam adalah ...
a)
Bersihkan alas dari diamond holder dan meja mesin.
b)
Pasang diamond dresser di atas meja mesin.
c)
Geser posisi kepala gerinda bebas dari dresser.
d)
Kunci diamond holder pada meja mesin.
e)

Pasang diamond dresser di antara meja mesin.

41.
Roda gerinda yang digunakan untuk penggerindaan profil pada cutter disebut...
a)
roda gerinda lunak
b)
roda gerinda keras
c)
cylindrical grinding wheels
d)
dish grinding wheels
e)
flat wheels
42.
Alat yang digunakan untuk mencekam benda kerja pada pencekaman di antara dua center adalah...
a)
ampelas
b)
lathe dog
c)
collet
d)
dresser
e)
chuck
43.
Ketika akan menggerinda silinder luar dan dalam, maka dilakukan penggerindaan...
a)
datar
b)
silindris dalam
c)
muka
d)
silindris luar
e)
universal
44.
Roda gerinda yang cocok digunakan untuk penggerindaan ringan dan bahan yang sensitif terhadap panas adalah....
a)
aluminium 38A
b)
aluminium 57A
c)
silikon karbida
d)
intan
e)
aluminium 23A
45.
Ketika akan menggerinda sebuah poros, maka dilakukan penggerindaan...
a)
datar
b)
silinder dalam
c)
muka
d)
silinder luar
e)
rata
46.
Fungsi surface finish gauge pada hasil penggerindaan adalah ....
a)
mengukur luas permukaan benda kerja
b)
mengetahui ketirusan benda kerja
c)
mengetahui tingkat kekasaran benda kerja
d)
mengetahui diameter benda kerja
e)
mengetahui panjang benda kerja
47.
Perhatikan kalimat-kalimat di bawah ini! 1) Bersihkan kedua permukaan jepit dari catok. 2) Pasang benda kerja pada catok dengan diberi alas paralel satu atau dua buah tergantung besar/lebar benda kerja. 3) Pastikan bahwa benda kerja sejajar dengan sisi permukaan catok. 4) Bagian yang dijepit harus lebih besar kira-kira 7: 5) Kunci catok dan periksa dengan menarik parallel block. Jika longgar, maka benda kerja belum sejajar terhadap parallel block. Gunakan palu plastik untuk menjepitkan benda kerja yang sejajar dengan parallel block. 6) Cek kembali kekencangan penguncian dan kesejajaran antara benda kerja terhadap parallel block sebelum menggerinda. Prosedur di atas merupakan prosedur.... HOTS
a)
memasang benda kerja pada universal vice
b)
memasang benda kerja pada catok
c)
menggerinda meja magnet (magnetic chuck)
d)
mengatur gerakan meja mesin arah melintang
e)
mengatur gerakan meja mesin arah memanjang
48.
Bagian mesin gerinda silinder yang digunakan sebagai dudukan kepala lepas tailstock dan spindle utama disebut ...
a)
kepala utama
b)
spindle utama
c)
ragum
d)
kaki mesin
e)
meja
49.
Perhatikan gambar di bawah ini! Gambar di atas merupakan proses .... HOTS
a)
mengukur sudut menggunakan dial test indicator
b)
mengecek kesejajaran menggunakan dial test indicator
c)
mengecek kerataan menggunakan dial test indicator
d)
mengecek konsentrisitas menggunakan dial test indicator
e)
mengukur kemiringan menggunakan dial test indicator
50.
Berikut yang merupakan bentuk-bentuk truing, kecuali...
a)
rata
b)
miring
c)
silinder
d)
bertingkat
e)
multibentuk
51.
Batu gerinda yang memiliki karakteristik penggerindaan dan pemotongan yang sangat cepat terutama ideal untuk menggerinda baja kecepatan tinggi (HSS) adalah...
a)
aluminium oksida putih
b)
aluminium oksida merah muda
c)
silikon karbida warna hitam
d)
silikon karbida warna hijau
e)
boron nitrit
52.
Perhatikan prosedur berikut! 1) Siapkan catok, ternon, dan baut-baut pengunci lalu bersihkan. 2) Pasang tenon dan kunci terhadap catok. 3) Bersihkan meja mesin dan periksa alur T-slot meja mesin. 4) Pasang catok di atas meja, lalu kencangkan kedua baut pengunci catok. Prosedur di atas merupakan prosedur untuk.... HOTS
a)
menyetel alur T-slot menggunakan tenon
b)
memasang catok pada meja mesin dengan menggunakan tenon
c)
menyetel tenon pada meja mesin
d)
memasang tenon pada catok dehgan menggunakan meja mesin
e)
memasang meja mesin pada tenon dengan menggunakan catok
53.
Berikut yang merupakan cara pendinginan hasil penggerindaan yang baik adalah...
a)
cairan pendingin diperbanyak agar pendinginan benda kerja dan mesin gerinda akan lebih cepat
b)
sistem penyaringan pendingin harus selalu bersih
c)
sirkulasi dan sistem penyaringan pendingin harus dapat menjamin keseimbangan cairan pendingin
d)
cairan pendingin harus selalu diganti tiap digunakan
e)
cairan pendingin harus selalu bersih
54.
Mesin gerinda silindris memiliki beberapa gerakan utama pada saat beroperasi, kecuali....
a)
gerak meja memanjang
b)
gerak putar benda kerja
c)
gerak putar batu gerinda
d)
gerak pemakanan
e)
gerak meja melintang
55.
Berikut roda gerinda yang dipilih untuk mengasah alat-alat potong, karena sifat bahan perekatnya yang mudah melepaskan butiran adalah....
a)
32A150-M5E
b)
57A180-M7S
c)
C100-L7VBE
d)
57A40-M6V12
e)
SD200-NB
56.
Bahan batu gerinda yang digunakan untuk menggerinda bahan cast iron, soft brass, aluminium, dan sebagainya adalah....
a)
aluminium oksida
b)
natrium oksida
c)
silikon karbida
d)
intan
e)
natrium klorida
57.
Mesin gerinda yang berfungsi untuk menggerinda benda dengan permukaan rata, lebar, dan menyudut dinamakan mesin gerinda....
a)
datar spindle vertikal dengan gerak meja bolak-balik
b)
datar spindle horizontal
c)
datar spindle horizontal dengan gerak meja berputar
d)
horizontal dengan gerak meja bolak-balik dan satu kolom mesin pengarah
e)
datar spindle vertikal dengan gerak meja berputar
58.
Prinsip kerja mesin gerinda adalah batu gerinda berputar bersentuhan dengan benda kerja sehingga terjadi ....
a)
pemampatan
b)
penajaman
c)
pengasahan
d)
peruncingan
e)
penumpulan
59.
Proses penggerindaan yang menggunakan cairan pendingin untuk mencegah debu yang timbul dari proses penggerindaan. Hal ini dilakukan agar debu tidak mengenai operator dan tidak berserakan keluar mesin maupun terkena lantai disebut proses penggerindaan....
a)
kering
b)
datar
c)
miring
d)
basah
e)
basis udara
60.
Perhatikan pernyataan berikut! 1) Tekan sakelar utama (main switch) pada posisi ON untuk menghidupkan mesin. Sakelar utama berfungsi untuk penghubung aliran listrik dari jala-jala listrik dengan mesin. 2) Tekan sakelar pengendali sistem hidraulis yang berfungsi untuk meneruskan arus dari sakelar utama untuk menghidupkan pompa hidraulis. Tenaga yang dihasilkannya digunakan untuk menggerakkan meja mesin ke arah melintang. 3) Tekan tombol ON pada panel utama sehingga motor yang menggerakkan roda gerinda akan berputar. Urutan langkah-langkah pada pernyataan di atas merupakan langkah ... HOTS
a)
menyalakan mesin gerinda datar
b)
mencekam benda kerja
c)
dressing benda kerja
d)
warming up mesin gerinda
e)
mengoperasikan mesin gerinda silindris
61.
Batu gerinda yang digunakan untuk mengerjakan benda kerja yang sangat keras berupa baja perkakas 65 HRC menggunakan bahan
a)
aluminium oksida
b)
natrium oksida
c)
boron nitrit
d)
intan
e)
natrium klorida
62.
Perhatikan gambar di bawah ini! Alat di atas digunakan untuk .... HOTS
a)
mencekam benda kerja silindris berdiameter kecil dengan permukaan yang halus
b)
mengatur kemiringan meja mesin gerinda
c)
menumpu benda kerja berdiameter kecil
d)
mencekam benda kerja pada pencekaman di antara dua center
e)
menumpu benda kerja berdiameter besar
63.
Sine bar digunakan untuk memeriksa...
a)
diameter luar benda kerja
b)
sudut benda kerja
c)
kesejajaran benda kerja
d)
diameter dalam benda kerja
e)
kemiringan benda kerja
64.
Jika label identitas pada batu asah adalah C60-M5E, maka batu asah tersebut menggunakan bahan perekat ....
a)
resin yang diperkuat
b)
silikat
c)
resin
d)
keramik
e)
shellac
65.
Metode penggerindaan yang digunakan untuk melakukan penggerindaan permukaan, alur, dan pasak adalah...
a)
keliling
b)
muka
c)
diameter dalam
d)
diameter luar
e)
lubang paralel
66.
Perhatikan gambar di bawah ini! Alat di samping dinamakan...
a)
lathe dog
b)
fixed steady
c)
cekam rahang tiga
d)
cekam rahang empat
e)
collet
67.
Berikut merupakan bentuk-bentuk truing, kecuali...
a)
rata
b)
miring
c)
silindris
d)
bertingkat
e)
multibentuk
68.
Fungsi center tanpa ulir full center pada mesin gerinda silindris adalah .... HOTS
a)
mencekam benda kerja dengan permukaan yang halus
b)
menggerinda permukaan diameter dalam benda kerja
c)
menumpu benda kerja berdiameter besar
d)
menumpu benda kerja berdiameter kecil
e)
mencekam benda kerja pada pencekaman di antara dua center
69.
Batu gerinda yang memiliki karakteristik keseimbangan antara kekerasan dan ketangguhan, sifat tahan terhadap panas, tekanan tinggi, dan bahan besi serta untuk penggerindaan presisi baja paduan tinggi adalah...
a)
aluminium oksida putih
b)
aluminium oksida merah muda
c)
silikon karbida warna hitam
d)
silikon karbida warna hijau
e)
boron nitrit
70.
Berikut merupakan alat yang digunakan untuk memeriksa hasil penggerindaan silindris adalah...
a)
faceplate
b)
comparator
c)
spindle
d)
lathe dog
e)
ragum

Similar Resources on Wayground

Assesment P5 Tema 1 x ipas 7

65 questions

Assesment P5 Tema 1 x ipas 7

quiz

Worksheet

•

12th Grade
