Worksheets1MEA -TEK - Normalizace v technickém kreslení
Total questions: 10
Worksheet time: 6mins
Vyberte pravdivá tvrzení o technické normalizaci.
Výsledkem normalizace jsou normy, předpisy a pravidla definující určité standardy.
Urychlují vývoj a zrychlují práci konstruktéra.
Umožňují vzájemnou vyměnitelnost normalizovaných dílů.
Slouží jako podklad pro zákony a vyhlášky.
Jakou má zkratku Česká Státní Norma?
ČSN
ČSOB
ISO
EN
Jaká norma je na nejvyšší úrovni?
EN
DIN
ISO
podniková

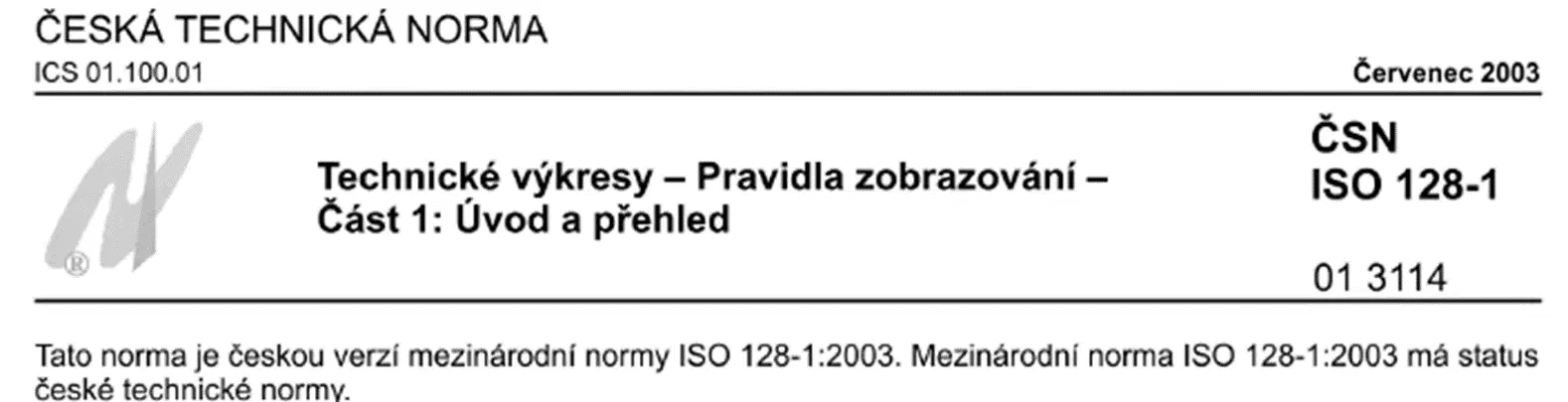

O jakou normu se jedná?
ISO převzatá ČSN
ČSN převzatá ISO
EN převzatá ISO
ISO převzatá EN
Jaké má rozměry formát A4
210 x 297
297 x 420
200 x 300
220 x 280
Jaká bude tloušťka tlusté čáry, jestliže tenká čára bude 0,5 mm?
1,0 mm
1,2 mm
0,7 mm
1,5 mm
Souvislá tenká čára se nepoužívá na
šrafování
kótovací a odkazové čáry
ukončení délky závitu
označení lepeného spoje
Souvislá velmi tlustá čára se používá pro
viditelné hrany a obrysy
označení lepeného a svarového spoje
odkazové čáry
čáry ohybu ohýbaných ploch
Vyberte pravdivá tvrzení o skládání výkresů.
Výkresy se skládají nejprve od pravého okraje a potom od spodního okraje listu.
Výkresy se skládají nejprve od levého okraje a potom od horního okraje listu.
Výsledkem je vždy formát A4 s popisovým polem na vrchní straně složeného výkresu.
Výsledkem je vždy formát A4 s popisovým polem na vnitřní straně složeného výkresu.
Vyberte pravdivá tvrzení o druzích čar na technických výkresech.
Základní tloušťka čáry se odvozuje pomocí geometrické řady s koeficientem √2.
Platí poměr - tenká čára : tlustá čára : velmi tlustá čára = 1 : 2 : 4.
Tloušťka čáry musí být v celé délce neměnná.
Čáry stejného významu musí mít stejné tloušťky ve všech obrazech téhož výkresu kreslených ve stejném měřítku.
