WorksheetsPTS GANJIL 2023 TKR X
Total questions: 40
Worksheet time: 3hrs 58mins
Name
Class
Date
1.
Fungsi obeng adalah untuk membuka atau mengencangkan
a)
Sekrup
b)
Baut
c)
Mur
d)
Semua salah
e)
Semua benar
2.
Feeler gauge untuk mengukur…
a)
Berat
b)
Ulir
c)
Detik
d)
Celah.
e)
Waktu
3.
Alat tersebut berfungsi untuk...
a)
melepas peer klep
b)
mengukur celah klep
c)
memasukkan piston ke dalam silinder
d)
mengukur diameter silinder
e)
memper kuat piston
4.
Alat ukur Pada gambar di samping adalah
a)
jangka sorong
b)
verner caliver
c)
avometer
d)
micrometer
e)
hidrometer
5.
Berapa nilai baca mikrometer tersebut?
a)
4,30mm
b)
4,29mm
c)
4,80mm
d)
4,30cm
e)
4,44cm
6.
Berikut ini termasuk powertools, kecuali...
a)
portable listrik
b)
gerinda
c)
fuller
d)
bor tangan
e)
mesin las
7.
handtools merupakan...
a)
alat yang cara kerjanya menggunakan tenaga hewan
b)
alat yang cara kerjanya menggunakan tenaga listrik
c)
alat yang cara kerjanya menggunakan tenaga manusia
d)
lat yang cara kerjanya menggunakan tenaga magic
e)
lat yang cara kerjanya menggunakan tenaga dalam
8.
Apa nama alat dari gambar di bawah ini
a)
Socket segi enam
b)
Sock segi enam ganda
c)
Perpanjangan kunci sock
d)
Sambungan Sock Universa
e)
Kunci Busi
9.
Apa nama alat dari gambar di bawah ini
a)
Socket segi enam
b)
Sock segi enam ganda
c)
Perpanjangan kunci sock
d)
Sambungan Sock Universal
e)
Kunci Busi
10.
Apa nama alat dari gambar di bawah ini
a)
Kunci ring
b)
Engkol percepatan
c)
Batang Geser T
d)
Kunci Nipel
e)
Kunci Nipel
11.
Apa nama alat dari gambar di bawah ini
a)
Kunci ring
b)
Engkol percepatan
c)
Batang Geser T
d)
Kunci Nipel
e)
Kunci Nipel
12.
Apa nama alat dari gambar di bawah ini
a)
Hidrometer
b)
Magnet pic-up Telescopic
c)
Clamp
d)
Multitester
e)
Adjustable C Spanner / Fixed C Spanner
13.
Untuk mengetahui keolengan alat yang tepat...
a)
Dial Indicator
b)
Out side Micrometer
c)
Multy tester
d)
In side Micrometer
e)
Vernier Caliper
14.
Berapa nilai dari gambar diatas.....
a)
0,595 mm
b)
55,45 mm
c)
semua salah
d)
5,595 mm
e)
55,95 mm
15.
Untuk menopang kendaraan dalam waktu yang lama maka harus menggunakan...................
a)
Jack Stand
b)
Dongrak buaya
c)
Forklift
d)
Dongkrak botol
e)
Dongkrak Pantograf
16.
Nama alat pada gambar diatas...............
a)
Portable Drill
b)
Pneumatic Hammer
c)
Compressor
d)
Grinder
e)
Impact Wrench
17.
Nama hand tools diatas .....................
a)
Ratchet
b)
Breaker Bar
c)
Screw Driever
d)
Speed Bar
e)
Speed Bar
18.
Bor listrik portable atau disebut juga…..
a)
Bor tangan
b)
Bor jinjing
c)
Bor kecil
d)
Bor duduk
e)
Bor kayu
19.
Jenis lampu penerangan untuk menerangi jalan di bagian depan kendaraan adalah ....
a)
lampu jarak dan lampu belakang
b)
lampu rem
c)
lampu besar
d)
lampu tanda belok
e)
lampu hazard
20.
Jenis lampu yang digunakan untuk memberi isyarat kendaraan-kendaraan di bagian depan, belakang dan kedua sisi selama berhenti dan parkir dalam keadaan darurrat adalah ....
a)
lampu jarak dan lampu belakang
b)
lampu rem
c)
lampu besar
d)
lampu tanda belok
e)
lampu hazard
21.
Jenis lampu yang digunakan untuk menerangi meter-meter pada panel instrumen pada malam hari dan memungkinkan pengemudi membaca meter-meter dan gauge dengan mudah dan cepat pada saat mengemudi adalah ....
a)
lampu ruangan
b)
lampu panel instrumen (lampu meter)
c)
lampu kabut
d)
lampu mundur
e)
lampu rem
22.
Salah satu penyebab sistem penerangan tidak bekerja adalah ....
a)
korselting
b)
relay rusak
c)
stop kontak rusak
d)
lampu padam
e)
kabel kendur
23.
Salah satu alat yang menyebabkan lampu tanda belok mengedip secara interval adalah ....
a)
flasher
b)
lampu kabut
c)
relay
d)
kunci kontak
e)
sekring
24.

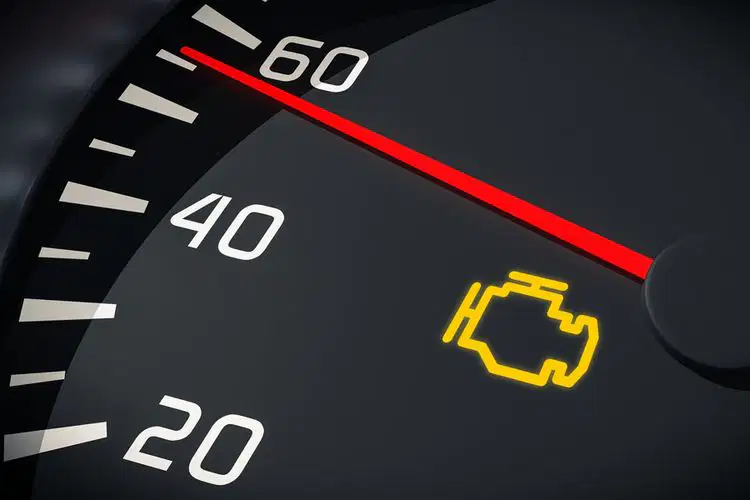

Jika lampu indikator berbentuk seperti gambar menyala atau berkedip, maka pertanda....
a)
oli habis
b)
rem masih aktif
c)
ABS masih aktif
d)
bahan bakar akan habis
e)
aki mulai kososng
25.
Ketika lampu indikator seperti gambar di atas menyala dan kendaraan tidak dapat di starter, maka bertanda ....
a)
ada masalah pada ruang mesin
b)
ada masalah pada ABS
c)
istem pada kendaraan mendeteksi ruang mesin kekurangan cairan pelumas
d)
rem tangan mobil masih aktif
e)
bahan bakar mobil segera habis
26.
Bohlam lampu kepala yang menghitam disebabkan oleh ...
a)
Sinar yang dihasilkan bohlam terlalu terang
b)
Arus listrik yang mengalir ke bohlam tidak stabil
c)
Sisa penguapan tungsten pada filamen bohlam
d)
Kotoran yang menempel dipermukaan bohlam
e)
Air yang masuk kedalam reflektor dan mengenai bohlam
27.
Lampu-lampu yang ikut menyala saat sakelar lampu kepala diaktifkan pada posisi lampu senja adalah ...
a)
Lampu plat nomor, lampu senja, lampu rem, dan lampu instrumen
b)
Lampu kepala, lampu senja, lampu belakang, dan lampu panel instrumen
c)
Lampu pelat nomor, lampu senja, lampu belakang, dan lampu panel instrumen
d)
Lampu pelat nomor, lampu senja, lampu belakang, dan lampu kepala
e)
Lampu pelat nomor, lampu rem, lampu belakang, dan lampu panel instrumen
28.
Bila arah sinar lampu kepala terlalu ke atas dan menyilaukan pengguna jalan dari arah berlawanan maka yang harus dilakukan adalah ...
a)
Menggeser lampu kepala ke belakang
b)
Menggeser lampu kepala ke depan
c)
Menyetel arah sinar lampu kepala ke bawah
d)
Menyetel arah sinar lampu kepala ke atas
e)
Mengubah bentuk reflektor lampu kepala
29.
Pada saat memeriksa rellay kita membutuhkan aliran listrik sebelum pengecekan kontinuitas, terminal berapakah yang mendapat aliran listrik dari terminal baterai ...
a)
80 dan 85
b)
30 dan 87
c)
86 dan 85
d)
30 dan 85
e)
30 dan 86
30.
Manakah pernyataan pernyataan berikut ini yang tidak mengakibatkan kurang terangnya nyala suatu lampu ....
a)
Tegangan baterai kurang
b)
Fiting lampu kotor
c)
Masa lampu kurang
d)
Tegangan lampu melebihi kapasitas baterai
e)
Kapasitas Fuse lebih besar dari standart
31.
Seorang mempunyai masalah pada lampu kabinnya yang terkadang bisa hidup dan terkadang bisa mati. Saat dibawa ke bengkel, seorang mekanik mengecek lampu kabin dengan multimeter dan hambatannya ada.Apakah yang menjadi penyebab pada mati atau menyalanya lampu kabin dengan kondisi seperti permasalahan tadi ?
a)
Fuse mati
b)
Relay mati
c)
Tegangan baterai baik
d)
Lampu kurang pas di socket
e)
Saklar rusak
32.
Di saat lampu jauh dapat dinyalakan sedangkan lampu dekat tidak dapat dinyalakan meskipun filamen pada bohlam masih baik. Apa yang terjadi pada lampu tersebut?
a)
Socket lampu terlepas
b)
Saklar lampu dekat bermasalah
c)
Rellay mati
d)
Fuse putus
e)
Tegangan baterai kurang baik
33.
Pada saat pengemudi kendaraan menstarter, motor starter bereaksi cetuk-cetuk, motor starter tidak bisa berputar. Diagnosa kerusakan adalah ....
a)
roda gigi pinion rusak
b)
roda gigi ring rusak
c)
baterai lemah
d)
sekering putus
e)
oli kering
34.
Roda gigi pinion dan roda gigi ring selalu mengait tidak bisa lepas setelah distarter, diagnosa kerusakannya adalah ....
a)
gigi pinion rusak
b)
pegas pengembali lemah
c)
gigi ring rusak
d)
kurang pelumasan
e)
aki mulai kososng
35.
Fungsi utama kopling adalah ....
a)
Menghubungkan dan memutuskan tenaga/putaran dari engine ke roda
b)
Menghubungkan dan memutuskan tenaga/putaran dari engine ke transmisi
c)
Menghubungkan dan memutuskan tenaga/putaran dari engine ke poros propeller
d)
Menghubungkan dan memutuskan tenaga/putaran dari engine ke poros axle
e)
Menghubungkan dan memutuskan tenaga/putaran dari poros differensial
36.
Apa yang dimaksud dengan hand tools dan berikan contohnya?
4 lines
37.
Apa yang dimaksud dengan power tools dan berikan contohnya?
4 lines
38.
Jelaskan mengapa kuci pas tidak boleh di gunakan melepas atau mengencangkan baut yang masih keras ?
4 lines
39.
Jelaskan kelebihan kuni pas ring di bandingkan kunci pas ?
4 lines
40.
Jelaskan jenis - jenis kegunaan tang ?
4 lines
