Worksheetsсхемотехника
Total questions: 10
Worksheet time: 5mins
Какой логический элемент обозначается такой схемой:
Конъюнктор
вентиль ИЛИ
Дизъюнктор
Инвертор

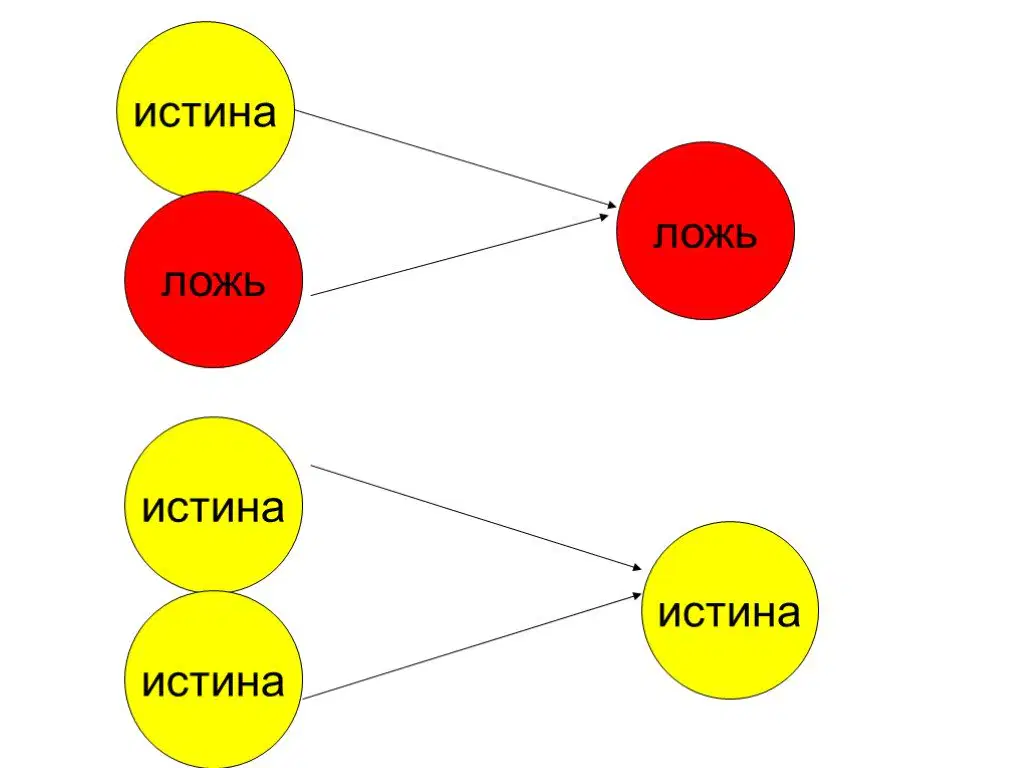

укажите логическую операцию :
конъюнкция
сложение
инверсия
конъюнкция с отрицанием
Какая логическая схема изображена на картинке
логический элемент "И"
OR
Отрицание
логический элемент "НЕ"
Какая электронная логическая схема выполняет суммирование двоичных чисел?
сумматор
слагатель
триггер
конъюнктор
Какая логическая схема изображена на картинке?
конъюнкция
дизъюнктор
инвертор
NOT
Какой из логических элементов представлен условным обозначением:
И
И-НЕ
ИЛИ
ИЛИ-НЕ
Какой из логических элементов представлен условным обозначением:
И
ИЛИ
И-НЕ
НЕ
Выполните вычисления для приведенной логической схемы.
0
1
истина
ложь
Для данной логической схемы значения F=0 невозможно для следующей комбинации входных сигналов (X,Y,Z):
(0;1;1)
(1;0;0)
(0;0;1)
(0;0;0)
Элемент электрической схемы изображенный на рисунке называется;
светодиод
фотодиод
вариатор
полевой резистор N-типа
