Total questions: 35
Worksheet time: 14mins
A generator is a device that converts ________ into electrical energy.
mechanical energy
thermal energy
chemical energy
sound energy
What are the three classifications of electric machines?
AC, DC, Universal
AC, DC, Magnetic
AC, Mechanical, Universal
AC, Mechanical, Magnetic
What is the function of a commutator in a DC generator?
To convert mechanical energy into electrical energy
To regulate the voltage output
To connect the armature winding to the external circuit
To control the speed of the generator
Which type of magnet is commonly used in small DC generators?
Permanent magnet
Electromagnet
Neodymium magnet
Alnico magnet
Apa tujuan sikat dalam generator DC?
Untuk menghasilkan energi mekanik
Untuk mengubah energi listrik menjadi energi mekanik
Untuk menghubungkan lilitan armatur ke rangkaian eksternal
Untuk mengatur keluaran tegangan
What is the main component of a DC generator that produces the magnetic field?
Rotor
Stator
Commutator
Brush
Apa fungsi armatur dalam generator DC?
Untuk mengubah energi mekanik menjadi energi listrik
Untuk mengatur keluaran tegangan
Untuk menghubungkan lilitan armatur ke rangkaian eksternal
Untuk mengontrol kecepatan generator
Which material is commonly used for the frame or casing of a DC generator?
Cast iron
Steel
Aluminum
Copper
What is the purpose of the terminal box in a DC generator?
To protect the generator from overheating
To provide a connection point for the external circuit
To regulate the voltage output
To control the speed of the generator
What is the function of the voltage regulator in a DC generator?
To convert mechanical energy into electrical energy
To regulate the voltage output
To connect the armature winding to the external circuit
To control the speed of the generator
magnet utamanya dirangkai paralel (shunt) terhadap jangkar dan penguat magnet bantu (penguat magnet bantu dan jangkar diseri)
(a)

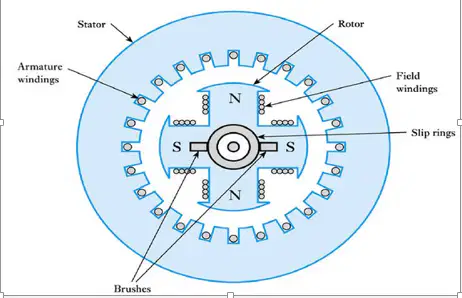

Berapakah jumlah kutub pada rotor berikut!
P=1
P=2
p=2
2P=1
Seperti yang telah diketahui, bahwa generator DC berdasarkan dari rangkaian belitan magnet atau penguat eksitasinya terhadap jangkar dibagi menjadi 3 jenis, yaitu:
Generator seri, kompon, dan shunt
Generator panjang, kompon, dan shunt
Generator pendek, seri, dan shunt
Generator penguat terpisah, kompon, dan shunt
Lilitan penguat magnet dihubungkan seri terhadap lilitan jangkar, sehingga arus penguat magnet sama dengan arus jangkar maupun arus beban, berarti arus penguat magnet sama dengan nol. Oleh karena itu karakteristik beban nol. Karakteristik diatas merupakan karakteristik dari...
Motor DC Seri
Generator Seri
Motor DC Kompon
Generator Shunt
Penguat eksitasi E1-E2 terhubung paralel dengan rotor (A1-A2). Tegangan awalnya diperoleh dari magnet sisa yang terdapat pada medan magnet stator. Rotor berputar dalam medan magnet yang lemah, dihasilkan tegangan yang akan memperkuat medan magnet stator, sampai dicapai tegangan nominalnya. Pengaturan arus eksitasi yang melewati belitan shunt E1-E2 diatur oleh tahanan geser. Makin besar arus eksitasi shunt, makin besar medan penguat shunt yang dihasilkan, dan tegangan terminal meningkat sampai mencapai tegangan nominalnya. Keterangan diatas merupakan prinsip kerja dari...
Motor Dc shunt
Motor Dc Kompon
Generator Shunt
Generator Seri
Pada generator penguat terpisah, belitan eksitasi (penguat eksitasi) tidak terhubung menjadi satu dengan rotor. Terdapat dua jenis generator penguat terpisah, yaitu:
Penguat elektromagnetik dan Magnet tidak tetap
Penguat magnet dan Magnet tidak tetap
Penguat elektromagnetik dan Magnet permanen/magnet tetap
Penguat elektromagnetik dan Magnet sementara/tidak tetap
Termasuk penguat model apakah pada generator dc ini..
shunt
seri
kompon panjang
kompon pendek
Termasuk penguat model apakah pada generator dc ini..
shunt
seri
kompon panjang
kompon pendek
Saat eksitasi penuh (Ie 100%) dan saat eksitasi setengah penuh (Ie 50%). Ie adalah arus eksitasi, I adalah arus beban.Maka tegangan output generator akan sedikit turun jika arus beban semakin besar. sehingga terjadi kerugian tegangan akibat reaksi jangkar. Perurunan tegangan akibat resistansi jangkar dan reaksi jangkar, selanjutnya mengakibatkan turunnya pasokan arus penguat ke medan magnet, sehingga tegangan induksi menjadi keci. Karakteristik yang dimaksud merupakan...
Generator Kompon panjang
Generator Penguat Shunt
Generator Seri
Generator Penguat Terpisah
manakah yang termasuk generator dc
1
2
“ apabila sepotong penghantar listrik berada dalam medan magnet yang berubah – ubah maka sdalam kawat penghantar akan terbentuk GGL induksi ”
pernyataan diatas termasuk HUKUM..???
(a)
Besarnya GGL yang dibangkitkan pada penghantar dipengaruhi oleh:
KECUALI
kecepatan gerak (n)
jumlah pasang kutub (p)
garis gaya magnet (fluxi)
jumlah kawat yang terhub paralel (Z)
perubahan energi listrik menjadi energi kinetik terdapat pada alat
lampu
setrika
motor listrik
generator listrik
pada motor listrik dikenal istilah komutator. fungsi komutator adalah.....
penghasil magnet statis
pemutus-sambung (saklar) listrik putar
penghasil arus listrik
penyimpan muatan listrik
dalam rangkaian listrik searah, muatan listrik bergerak dari ....
kutub positif ke kutub negatif baterai
kutub positif ke kutub positif baterei
kutub negatif ke kutub positif baterei
kutub positif ke kutub negatif baterai melalui penghantar
berikut beberapa peralatan yang menggunakan motor listrik, kecuali ....
kipas angin
mobil remote
dinamo stater
generator listrik
Salah satu jenis motor DC adalah
Motor Induksi
Motor Asinkron
Motor Sinkron
Motor Self Excited
Perhatikan bagian-bagian motor tersebut. Stator ditunjukkan dengan nomor ...
A. 1
B. 2
C. 3
D. 4
E. 5
Apa yang akan terjadi jika baterai dipasang terbalik pada motor DC.....
Motor tidak akan bergerak
Arah putaran motor tetap
Arah putaran motor terbalik
Konstruksi motor DC adalah sebagai berikut, kecuali
Rangka
Kutub Medan
Poros
Kumparan jangkar
A current-carrying coil in a magnetic field experiences a turning effect.
How can the turning effect be increased?
increase the number of turns on the coil
reduce the size of the current
reverse the direction of the magnetic field
use thinner wire for the coil
How does a split ring commutator work?
Swaps the contact evert full turn, so that the left-hand and right-hand arms of the coil always experience a force in the same direction.
Swaps the contact evert half turn, so that the left-hand and right-hand arms of the coil do not experience a force in the same direction.
Swaps the contact evert half turn, so that the left-hand and right-hand arms of the coil always experience a force in the same direction.
When a DC voltage is applied to the field windings of a DC generator, current flows through the windings and sets up a steady magnetic field
(a)
when generator voltage does not build up and the generating system (including the voltage regulator)
does not have fieldflash capability. This condition is usually caused by insufficient residual magnetism in the generator fields
(a)
