WorksheetsElectrónica de Potencia 4A ER U1
Total questions: 50
Worksheet time: 50mins

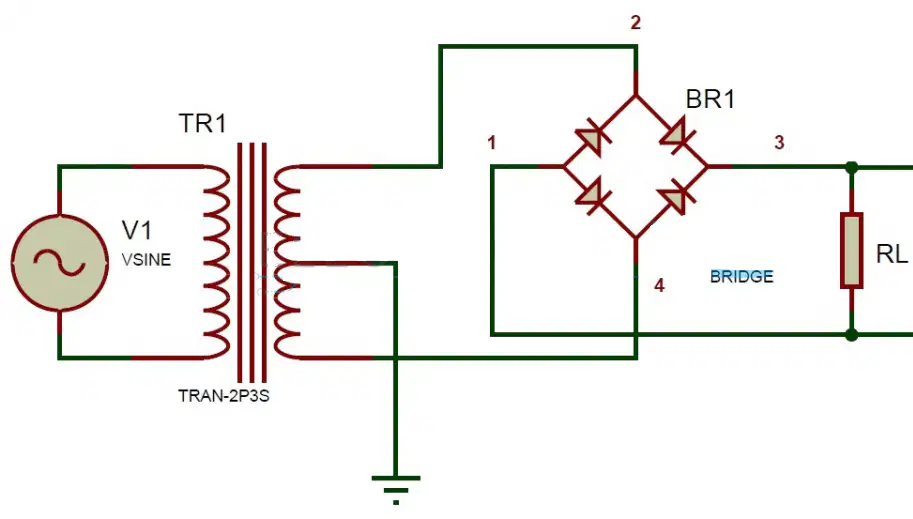

La siguiente simbología corresponde a un:
Puente Rectificador
Transistor
Amplificador Operacional
Diodo en paralelo
La función de un puente rectificador es convertir la corriente alterna en:
Corriente Continua Pulsante
Corriente Alterna
Diente de Sierra
Onda Triangular
La forma de onda en la Resistencia de carga (RL) corresponde a:
La forma de onda en la Resistencia de carga (RL) corresponde a:
Para realizar el filtrado de la señal resultante es necesario colocar como filtros:
Resistencias y LED
Condensadores y Transistores
Potenciómetros y Reguladores de Voltaje
Condensadores y Bobinas
¿Qué es un Diodo?
Es un dispositivo electrónico semiconductor utilizado para entregar una señal de salida en respuesta a una señal de entrada. Cumple funciones de amplificador, oscilador, conmutador o rectificador.
Es un componente pasivo de un circuito eléctrico que, debido al fenómeno de la autoinducción, almacena energía en forma de campo magnético
Dispositivo que convierte la corriente alterna, en una o varias corrientes continuas, que alimentan los distintos circuitos del aparato electrónico al que se conecta.
Componente electrónico de dos terminales que permite la circulación de la corriente eléctrica a través de él en un solo sentido, bloqueando el paso si la corriente circula en sentido contrario, no solo sirve para la circulación de corriente eléctrica, sino que este la controla y resiste.
¿De que otra forma puedes polarizar un diodo directo e (a) ?
Parte fundamental de los diodos es la ____________________________
corriente directa e indirecta
conexión serie y paralela
unión-PN
Transformada-PN
De las siguientes afirmaciones elija la correcta
El semiconductor N tiene una concentración alta en electrones y P tiene una concentración alta en agujeros.
El semiconductor P tiene una concentración alta en electrones y N tiene concentración alta en agujeros.
El semiconductor N tiene una concentración baja en electrones y P tiene baja concentración en agujeros
El semiconductor P tiene baja concentración en agujeros y N tiene concentración baja en agujeros
Selecciona algunos de los tipos de diodos correctos
Diodo Rectificador
Diodo Detector
Diodo transistor
Diodo Serie
Diodo Led
Elije lo que aplique como un concepto fundamental del Diodo
Polarización directa e Inversa
Aproximación del diodo, segunda aproximación y tercera aproximación
Unión-NP
Aproximación de semiconductores
Polarización directa e indirecta
¿Cuáles de estos son diodos?
SCR, TRIAC
TRIAC, UJT
UJT, BJT
ZENER, LED
El componente de la imagen es
Un diodo LED
Una resistencia fija
Una resistencia variable
Un diodo rectificador
Semiconductor que tiene la propiedad de facilitar el paso de corriente en un sentido y bloquearla en el otro
Diodo
Protoboard
Resistencia
Transistor
En el circuito mostrado la polarización correcta para que funcione la carga es.
Directa A+K+ inversa A-K+
Directa A+K- inversa A-K-
Directa A+K+ inversa A-K+
directa A+K- inversa A-K+
El diodo semiconductor se aplica para rectificar la señal de corriente alterna:
Cierto
Falso
El flujo en el circuito rectificador es correcto:
Que diodos son los conductores: D4 y D2
Que diodos son los conductores: D4 y D1
Que diodos son los conductores: D3y D2
Un rectificador de onda completa contiene:
Transformador, capacitor, regulador, led
Transformador, puente de diodos, capacitor, regulador, led
Transformador, capacitor, led
la señal a la salida del rectificador es:
Nombre el material semiconductor mas utilizado
Cristal de silicio
Madera
Graféno
Tenténo
¿De cuántas partes está formado un diodo y cómo se llaman?
De 1. Cátodo (k)
De 2. Ánodo (k) y cátodo (a)
De 1. Ánodo (a)
De 2. Ánodo (a) y cátodo (k)
¿Cuál es la función principal del diodo?
Oponerse al paso de la corriente eléctrica
Permitir el paso de la corriente eléctrica en un solo sentido.
Almacenar energía eléctrica de forma temporal
Todas son correctas
Señala la correcta
Los componentes electrónicos activos son aquellos cuyo comportamiento cambia en función de variaciones mecánicas que se producen en el circuito
Los componentes electrónicos activos son aquellos cuyo comportamiento cambia en función de variaciones eléctricas que se producen en el circuito
Los componentes electrónicos inactivos son aquellos cuyo comportamiento cambia en función de variaciones mecánicas que se producen en el circuito
Los componentes electrónicos pasivos son aquellos cuyo comportamiento cambia en función de variaciones mecánicas que se producen en el circuito
¿Qué tipo de polarización tiene el diodo de la imagen?
Polarización Directa y Polarización Inversa
Polarización Inversa
Polarización Directa
Ninguna
¿Qué tipo de polarización tiene el diodo de la imagen?
Polarización Directa y Polarización Inversa
Polarización Inversa
Polarización Directa
Ninguna
Seleccione el potencial de barrera de un semiconductor de silicio:
0.5v
0.3v
0.7v
1v
En un diodo, el pin positivo se llama Cátodo y el pin negativo se llama Ánodo.
Verdadero
Falso
La rectificación es un proceso mediante el cual pasamos de:
C.A. a C.A.
C.A. a C.C.
C.C. a C.C.
C.C. a C.A.
La aplicación más común del diodo es:
el proceso de conversión de corriente alterna (C.A.) a corriente alterna (C.A.).
el proceso de conversión de corriente continua (C.C.) a corriente continua (C.C.).
el proceso de conversión de corriente continua (C.C.) a corriente alterna (C.A.)
el proceso de conversión de corriente alterna (C.A.) a corriente continua (C.C.).
Es cuando la corriente en el diodo desea circular en sentido opuesto a la flecha (la flecha del diodo), o sea del cátodo al ánodo.
Polarización indirecta
Carga y descarga
Polarización directa
ninguna de las anteriores
EL DIODO DE SILICIO SOPORTA UNA TEMPERATURA APROXIMADA:
200 Grados C.
100 Grados C.
500 Grados C.
10 Grados C.
Indica si se encenderá la bombilla en el circuito de la imagen.
Si
No
Indica si se encenderá la bombilla en el circuito de la imagen.
Si
No
Indica si se encenderá la bombilla en el circuito de la imagen.
Si
No
Indica si se encenderá la bombilla en el circuito de la imagen.
Si
No
Indica que bombilla o bombillas se encenderán en el circuito de la imagen.
L1
L2
L3
L4
Indica que bombilla o bombillas se encenderán en el circuito de la imagen.
L1
L2
L3
Indica que bombilla o bombillas se encenderán en el circuito de la imagen.
L1
L2
Indica que bombilla o bombillas se encenderán en el circuito de la imagen.
L1
L2
L3
Indica que bombilla o bombillas se encenderán en el circuito de la imagen.
L1
L2
L3
Indica que bombilla o bombillas se encenderán en el circuito de la imagen.
L1
L2
L3
Indica que bombilla o bombillas se encenderán en el circuito de la imagen.
L3
L4
L5
L6
Indica que bombilla o bombillas se encenderán en el circuito de la imagen.
L1
L2
L3
L4
L5
Indica que diodos LED se encenderán en el circuito de la imagen.
LED 1
LED 2
LED 3
Indica que bombilla o bombillas se encenderán en el circuito de la imagen.
L1
L2
L3
L4
L5
Indica que bombilla o bombillas se encenderán en el circuito de la imagen.
L1
L2
L5
L6
L7
Indica que bombilla o bombillas se encenderán en el circuito de la imagen.
L1
L2
L3
L4
Indica que diodos LED se encenderán en el circuito de la imagen.
L1
L2
L3
L4
Indica que bombilla o bombillas se encenderán en el circuito de la imagen.
L1
L2
L3
L4
L5
Indica que diodos LED se encenderán en el circuito de la imagen.
LED 1
LED 2
LED 3
LED 4
