Free Printable M20 2023-01

1.

Do wykonywania haka, pokazanego na rysunku, należy użyć narzędzia w postaci

a)

noża.

b)

radełka.

c)

matrycy.

d)

freza.

2.

Na podstawie fragmentu dokumentacji szlifierki taśmowej odczytaj długość taśmy szlifierskiej.

a)

100 mm

b)

1 070 mm

c)

2 000 mm

d)

75 mm

3.

Cynkowanie ogniowe zalicza się do ochrony antykorozyjnej powierzchni i polega na

a)

wytwarzaniu powłoki metalowej.

b)

nakładaniu powłoki niemetalowej.

c)

wytwarzaniu powłoki niemetalowej.

d)

nakładaniu powłoki metalowej.

4.

Do wykonywania otworów na prasie mimośrodowej jako narzędzie stosuje się

a)

wykrojnik.

b)

frez.

c)

nóż tokarski.

d)

wiertło lufowe.

5.

Który z rodzajów połączeń rozłącznych stosuje się w montażu przewodów rurowych?

a)

Skręcane.

b)

Klejone.

c)

Zgrzewane.

d)

Lutowane.

6.

Pokazane na ilustracji łączenie odbywa się techniką

a)

zgrzewania liniowego.

b)

spawania gazowego.

c)

spawania elektrycznego.

d)

zgrzewania punktowego.

7.

Odczytaj wskazanie śruby mikrometrycznej przedstawionej na rysunku.

a)

4,18 mm

b)

45,68 mm

c)

4,68 mm

d)

45,18 mm

8.

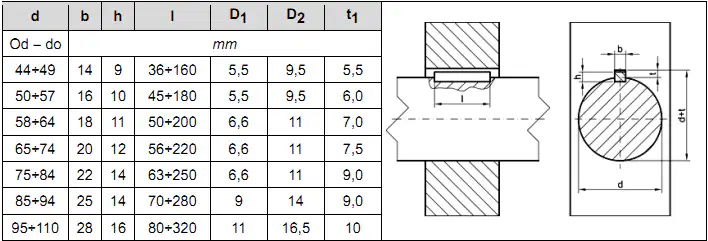

Na podstawie danych w tabeli i rysunku, dobierz wymiary wpustu dla wału remontowanej przekładni. Średnica wału wynosi 86 mm.

a)

25 x 14 x 150 mm

b)

20 x 12 x 100 mm

c)

22 x 14 x 150 mm

d)

28 x 16 x 100 mm

9.

Elementem budowy frezarki wskazanym na ilustracji strzałką jest

a)

wrzeciennik.

b)

podtrzymka.

c)

wspornik.

d)

prowadnica.

10.

Oprawkę piłki ręcznej wskazanej na rysunku strzałką wykonuje się

a)

ze stali niestopowej ogólnego przeznaczenia.

b)

ze stali stopowej narzędziowej do pracy na gorąco.

c)

ze stopów miedzi i cynku.

d)

z żeliwa lub staliwa.

11.

Pomiar głowy zęba koła zębatego wykonuje się przy użyciu

a)

suwmiarki modułowej.

b)

suwmiarki uniwersalnej.

c)

wzornika uniwersalnego.

d)

przyrządu mikrometryczno-czujnikowego.

12.

Przyrząd przedstawiony na ilustracji stosuje się do pomiaru

a)

chropowatości powierzchni.

b)

głębokości otworów.

c)

modułu zębów.

d)

spoin spawalniczych.

13.

Z jaką dokładnością można wykonać pomiar używając suwmiarki przedstawionej na ilustracji?

a)

0,01 mm

b)

0,02 mm

c)

0,05 mm

d)

0,50 mm

14.

Wykonanie zgrubne rowków w płycie, przedstawione na rysunku, odbywa się w procesie

a)

wykrawania.

b)

ścinania.

c)

wycinania.

d)

docierania.

15.

Do przyczyn powstawania uszkodzeń podczas produkcji nie zalicza się

a)

nieprzestrzeganie cyklu napraw.

b)

braku konserwacji.

c)

błędów użytkownika.

d)

symetrycznego oświetlenia.

16.

Które części maszyn naprawia się stosując procesy strugania, szlifowania i skrobania?

a)

Zawory.

b)

Łożyska.

c)

Wałki.

d)

Prowadnice.

17.

Które narzędzie zastosowano do obróbki otworu pokazanego na rysunku?

a)

Frez.

b)

Docierak.

c)

Skrobak.

d)

Narzynkę.

18.

Podczas wykonania klucza oczkowego, pokazanego na ilustracji, zastosowano procesy

a)

kucia swobodnego i frezowania.

b)

tłoczenia i przepychania.

c)

kucia matrycowego i przeciągania.

d)

dłutowania i frezowania.

19.

Który klucz zastosowano do montażu łożyska przedstawionego na ilustracji?

a)

Oczkowy.

b)

Fajkowy.

c)

Trzpieniowy.

d)

Hakowy.

20.

Które narzędzie kontrolno-pomiarowe służy do stwierdzenia pęknięć na wale korbowym?

a)

Defektoskop elektromagnetyczny.

b)

Suwmiarka uniwersalna.

c)

Wzorzec chropowatości.

d)

Sprawdzian do gwintów zewnętrznych.

21.

Przedstawiony na ilustracji przyrząd służy do

a)

naciągu łańcucha.

b)

ściągania klinów.

c)

montażu paska klinowego.

d)

montażu łożyska tocznego.

22.

Jeżeli po skończonej pracy w bruzdach pilników pozostaną opiłki, to należy je usunąć

a)

szczotką drucianą.

b)

gorącą wodą.

c)

płynem do naczyń.

d)

palnikiem gazowym.

23.

Dobierz narzędzie do wykonania procesu skrobania powierzchni.

a)

Narzędzie 1.

b)

Narzędzie 2.

c)

Narzędzie 4.

d)

Narzędzie 3.

24.

Na rysunku pokazano proces wykonywania gwintów z zastosowaniem

a)

przeciągania.

b)

frezowania.

c)

toczenia.

d)

walcowania.

25.

Do mechanicznego przesuwu sań suportu wzdłużnego tokarki stosuje się

a)

wrzeciono skrętne.

b)

krzyż maltański.

c)

mechanizm śrubowy.

d)

przekładnię łańcuchową.

26.

Połączenie polegające na jednoczesnym nagrzaniu oprawy i oziębieniu czopa podczas montażu nazywa się

a)

rozprężnym.

b)

skurczowym.

c)

kombinowanym.

d)

roztłaczanym.

27.

Wykonywanie zgrubnego pomiaru gorących elementów podczas kucia ręcznego dokonuje się za pomocą

a)

taśmy mierniczej.

b)

suwmiarki.

c)

macek.

d)

przymiaru kreskowego.

28.

Na której ilustracji przedstawiono narzędzie przeznaczone do lutowania?

a)

Na ilustracji 2.

b)

Na ilustracji 3.

c)

Na ilustracji 1.

d)

Na ilustracji 4.

29.

Na rysunku pokazano czynność sprawdzania płaskości powierzchni z zastosowaniem

a)

przymiaru kreskowego.

b)

pryzmy traserskiej.

c)

liniału krawędziowego.

d)

usztywnionego płaskownika.

30.

Do spawania którego materiału, jako źródło ciepła stosuje się gorące powietrze?

a)

Żeliw szarych.

b)

Brązów odlewniczych.

c)

Stali kwasoodpornych.

d)

Tworzyw sztucznych.

31.

W oparciu o dane w tabeli, dobierz rodzaj kleju do wypełnienia niewielkiego pęknięcia w pokrywie stalowej narażonej na wibracje i umieszczonej w środowisku wilgotnym.

a)

Neoprenowy.

b)

Dyspersyjny.

c)

Cyjanokrylowy.

d)

Epoksydowy.

32.

Przedstawione na rysunku narzędzie oznaczone strzałką zastosowano do pomiaru

a)

tolerancji pozycji.

b)

odchyłki prostoliniowości.

c)

odchyłki płaskości.

d)

tolerancji bicia.

33.

Klucz, który służy do wykonania połączenia śrubowego ze ściśle określoną wartością momentu przedstawiono

a)

na ilustracji 3.

b)

na ilustracji 1.

c)

na ilustracji 2.

d)

na ilustracji 4.

34.

Który klucz służy do mocowania przedmiotów w uchwycie tokarskim?

a)

Klucz 3.

b)

Klucz 2.

c)

Klucz 1.

d)

Klucz 4.

35.

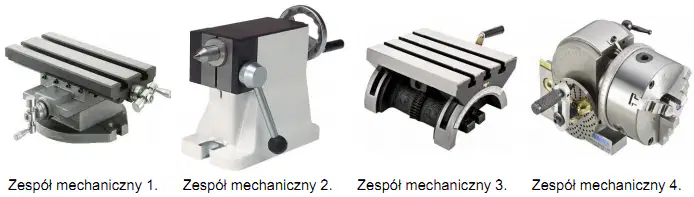

Który zespół mechaniczny stanowi wyposażenie tokarki uniwersalnej?

a)

Zespół mechaniczny 1.

b)

Zespół mechaniczny 4.

c)

Zespół mechaniczny 2.

d)

Zespół mechaniczny 3.

36.

Który mikromierz należy zastosować do pomiaru grubości ścianki rur?

a)

Mikromierz 1.

b)

Mikromierz 2.

c)

Mikromierz 4.

d)

Mikromierz 3.

37.

Jaki rodzaj procesu technologicznego należy zastosować do wykonania metalowych elementów obudowy komputera?

a)

Odlewanie.

b)

Druk 3D.

c)

Przeróbka plastyczna.

d)

Obróbka skrawaniem.

38.

Którą obrabiarkę stosuje się w celu wykonania rowków w części pokazanej na ilustracji?

a)

Wypalarkę plazmową.

b)

Strugarkę wzdłużną.

c)

Przeciągarkę.

d)

Wiertarkę.

39.

Guma jest materiałem szeroko stosowanym w wytwarzaniu

a)

wibroizolatorów.

b)

frezów walcowych.

c)

kół zębatych.

d)

elektrod otulonych.

40.

W której obrabiarce stosuje się przedstawione na ilustracji oprzyrządowanie?

a)

W strugarce wzdłużnej.

b)

W tokarce uniwersalnej.

c)

W szlifierce bezkłowej.

d)

We frezarce pionowej.

M20 2023-01

Total questions: 40

Worksheet time: 20mins
