PPPAV BAB 1

Total questions: 25

Worksheet time: 13mins

Name
Class
Date
1.

Untuk mengatasi panas yang tinggi pada power amplifier diperlukan ...

a)

heatsink

b)

power supply

c)

amplifier

d)

equalizer

e)

air

2.

Peralatan Elektronika untuk Perbaikan penggantian komponen....

a)

Solder, Multimeter, Atractor, Tenol/timah, tang potong

b)

Tang buaya, tang potong, pingset

c)

Atractor, Timah, tang potong

d)

Solder, tenol

e)

Tenol, tang potong, atractor

3.

Jika pemeliharaan dan perawatan dilakukan secara rutin maka kegiatan perawatan tersebut termasuk pada jenis :

a)

Korektif

b)

Darurat

c)

Preventif

d)

Terencana

e)

Tidak terencana

4.

Tahapan perawatan korektif ada 3 langkah yang Pendeteksian-Penentuan lokasi-Perbaikan. "Periksa Komponen yang tidak berfungsi dengan baik" Termasuk dalam tahap

a)

Pendeteksian

b)

Penentuan Lokasi

c)

Perbaikan

d)

Perbandingan

e)

Periksa Kinerja

5.

Alat ukur yang digunakan untuk pengecekan kerusakan komponen elektronika adalah

a)

Voltmeter

b)

Ampermeter

c)

Multimeter

d)

Wattmeter

e)

RCL meter

6.

Gambar komponen disamping ini termasuk komponen

a)

Konduktif

b)

Pasif

c)

Aktif

d)

Saklar

e)

Semikonduktor

7.

Jenis Resistor yang berguna untuk mendeteki sinar disebut ...

a)

LDR

b)

NTC

c)

PTC

d)

Ultrasonic

e)

Kapasitor

8.

Tentukan nilai resistor dari gambar disamping

a)

10K Ohm 10%

b)

10 M Ohm 10%

c)

1K Ohm 10%

d)

1M Ohm 10%

e)

100 K Ohm 10%

9.

Perhatikan gambar disamping, simbol komponen ..........

a)

Dioda penyearah

b)

Transistor NPN

c)

Transistor PNP

d)

SCR

e)

Dioda Varaktor

10.

Diode adalah komponen yang terdapat pada bagian adaptor, yaitu sebagai...

a)

Filter

b)

Input Tegangan

c)

ByPass tegangan

d)

hambatan

e)

Penyearah tegangan

11.

Trafo yang berfungsi untuk menurunkan tegangan adalah ….

a)

Step-Up

b)

Step-Off

c)

Step-On

d)

Step-down

e)

Step-Top

12.

Nilai resistor 820 Ω + 1 % ; mempunyai warna-warna gelang ….

a)

Merah; abu-abu; hitam; coklat; coklat

b)

Biru; abu-abu; coklat; emas

c)

Biru; abu-abu; coklat; emas

d)

Abu-abu; ungu; emas. emas

e)

Abu-abu; merah; hitam; hitam; coklat

13.

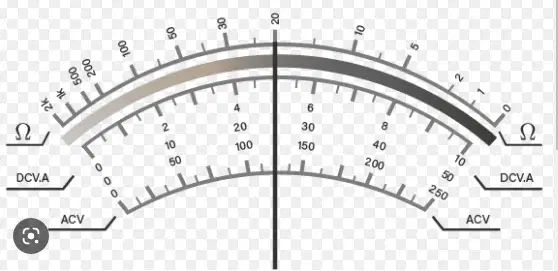

Perhatikan Gambar disamping, bila selektor multimeter pada posisi R-x100, maka hasil penunjukan Jarum pada meter tersebut adalah...

a)

20K Ω\Omega

b)

2K Ω\Omega

c)

20 Ω\Omega

d)

200 Ω\Omega

e)

200K Ω\Omega

14.

Perhatikan gambar disamping, bila selektor pada posisi Volt AC 50V maka hasil penunjukan jarum adalah....

a)

250Volt

b)

2,5Volt

c)

25KVolt

d)

2.5KVolt

e)

25Volt

15.

Tujuan pemeliharaan dan perbaikan dalam organisasi kecil biasanya adalah ...

a)

Menaikkan harga alat

b)

Memperpanjang usia pakai alat

c)

Memperpanjang alat

d)

Mempertahankan harga jual alat

e)

Menaikkan biaya pemakaian alat

16.

Metoda yang memungkinkan pelacakan kerusakan tanpa menggunakan alat ukur adalah

a)

substitusi

b)

symptom-function

c)

signal tracing

d)

half splitting

e)

tegangan dan hambatan

17.

Untuk mencegah kerusakan dini suatu peralatan karena salah pemakaian, pihak pembuat biasanya melakukan edukasi kepada pengguna alat tentang penggunaan alat tersebut. Edukasi ini biasanya dilakukan dengan ...

a)

Melakukan kerja sama dengan lembaga pendidikan

b)

Menerbitkan specification sheet

c)

Menerbitkan service manual kepada dealer

d)

Melakukan iklan di TV

e)

Menyertakan user manual saat pembelian

18.

Kegiatan pemeliharaan yang tidak terduga biasanya berkaitan dengan ..

a)

Kegiatan rutin

b)

Bencana

c)

Kegiatan terjadwal

d)

Program kerja

e)

Visi dan misi perusahaan

19.

Metoda berikut menggunakan pembandingan antara sinyal input dan output pada suatu perangkat ...

a)

Symptom-function

b)

Signal tracing

c)

Half splitting

d)

Pemutusan lup

e)

Substitusi

20.

jenis pekerjaan pada pemeliharaan dengan melakukan pemeriksaan output dari adanya distorsi adalah ...

a)

uji coba

b)

analisis

c)

inspeksi

d)

overhaul

e)

pembersihan

21.

Metoda pencarian kerusakan untuk menentukan kerusakan pada tingkat komponen adalah ...

a)

Symptom-function

b)

Tegangan dan hambatan

c)

Half splitting

d)

Pemutusan lup

e)

Substitusi

22.

Besarnya nilai kapasitas pada komponen di atas adalah ..

a)

10 nF 4%

b)

100 pF

c)

10 nF

d)

100 nF

e)

104 nF

23.

Sebuah kapasitor elektrolit berukuran sedang diuji dengan multimeter. Kapasitor masih baik apabila ...

a)

Jarum bergerak ke kanan, mundur ke tengah dan tidak kembali

b)

Jarum tidak bergerak sama sekali

c)

Jarum bergerak ke kanan dan tidak kembali lagi

d)

Jarum bergerak ke kanan kemudian mundur pelan-pelan sampai habis

e)

Jarum bergerak ke kanan, kiri dan ke kanan lagi

24.

Dibawah ini yang termasuk alat ukur tahanan adalah

a)

Ohmmeter

b)

Ampere meter

c)

Voltmeter

d)

KWH meter

e)

LCmeter

25.

Alat ukur yang digunakan untuk mengukur tegangan dan frekuensi adalah

a)

Multimeter

b)

LCmeter

c)

KWH meter

d)

Osciloskop

e)

Frekuensi Generator
