問題２ 直動式指示電気計器の目盛板に図のような記号がある。記号の意味及び測定できる回路で、正しいものは

問題３ ⑤で示す部分の電路と大地間の絶縁抵抗として、許容される最小値［MΩ］は

問題４ 単相３線式１００／２００V の屋内配線において、開閉器又は過電流遮断器で区切りことができる電路ごとの絶縁抵抗の最小値として、「電気設備に関する技術基準を定める省令」に規定されている値［MΩ］の組み合わせで、正しいものは。

問題５ 直読式接地抵抗計（アーステスタ）を使用して直読で接地抵抗を測定する場合、補助接地極（２箇所）の設置として、適切なものは。

問題６ ⑥で示す部分の電路と大地間との絶縁抵抗として、許容される最小値［MΩ］は。

問題７ 次の空欄（A）、（B）及び（C）に当てはまる組み合わせとして、正しいものは。
使用電圧が３００V を超える抵抗の電路の電線相互間及び電路と大地との間の絶縁抵抗に区切りことのできる電路ごとに［ A ］［MΩ］以上でなければんらない。また、当該電路に施設する機械器具の金属製の台及び外箱には［ B ］接地工事を施し、接地抵抗値は［ C ］［Ω］以下に施設することが必要である。
ただし、当該電路に施設された地絡遮断装置の動作 時間は０．５秒を超えるものとする。

問題８ 図の交流回路は、負荷の電圧、電流、電力を測定する回路である。図中に a、b、c で示す景気の組み合わせとして、正しいものは。

問題９ 工場の２００V 三相誘導電動機（対地電圧２００V）への配線の絶縁抵抗値［MΩ］及びこの電動機の鉄台の接地抵抗値［Ω］を測定した。電気設備技術基準等に適合する測定値の組み合わせとして、適切なものは。
ただし、２００V 電路に施設された漏電遮断器の動作時間は０．１秒とする。

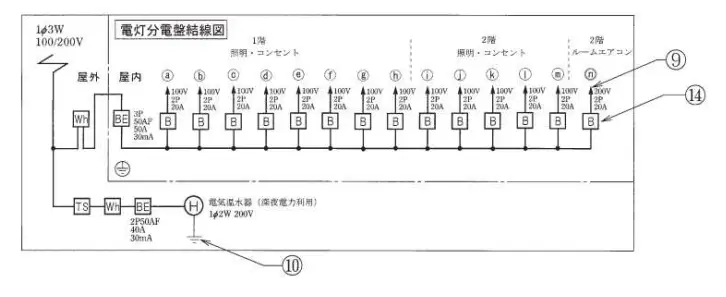

問題１０ ②で示す部分の電路と大地間の絶縁抵抗として、許容される最小値［MΩ］は。

問題１１ 直読式接地抵計を用いて、接地抵抗を測定する場合、被測定接地極Ｅに対する、２つの補助接地極Ｐ（電圧用）及びＣ（電流用）の配置として、最も適切なものは。

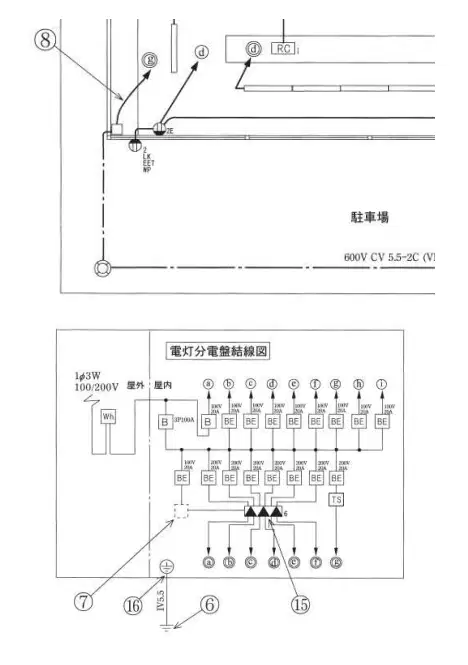

問題１２ ⑧で示す部分の電路と大地間の絶縁抵抗として、許容される最小値［MΩ］は。

問題１３ 電気計器の目盛板に図のような記号があった。記号の意味として正しいものは。

問題１４ ⑩で示す部分の電路と大地間の絶縁抵抗として、許容される最小値［MΩ］は。

問題１５ 低圧屋内配線の電路と大地間の絶縁抵抗を測定した。「電気設備に関する技術基準を定める省略」に適合していないものは。

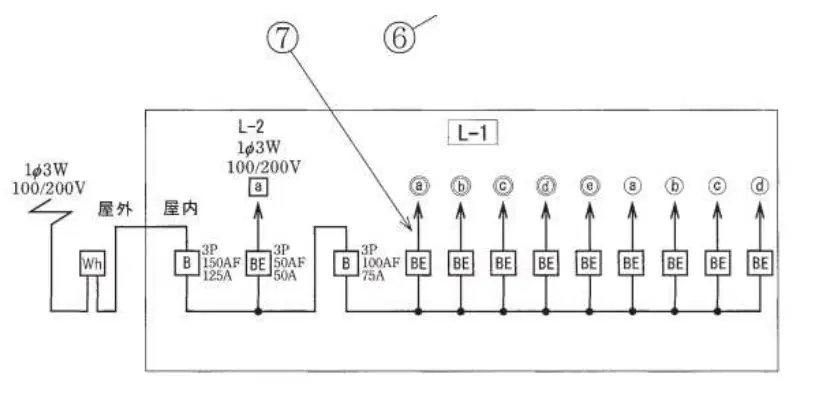

問題１６ ⑦で示す部分の電路と大地間の絶縁抵抗として、許容される最小値［MΩ］は

問題１７ 単相３線式１００／２００V の屋内配線において、開閉器又は過電流遮断器で区切りことができる電路ごとの絶縁抵抗の最小値として、「電気設備に関する技術基準を定める省令」に規定されている値［MΩ］の組み合わせで、正しいものは。

問題１８ 低圧屋内回路に接続さている単相負荷の力率を求める場合、必要な測定器の組み合わせとして、正しいものは。

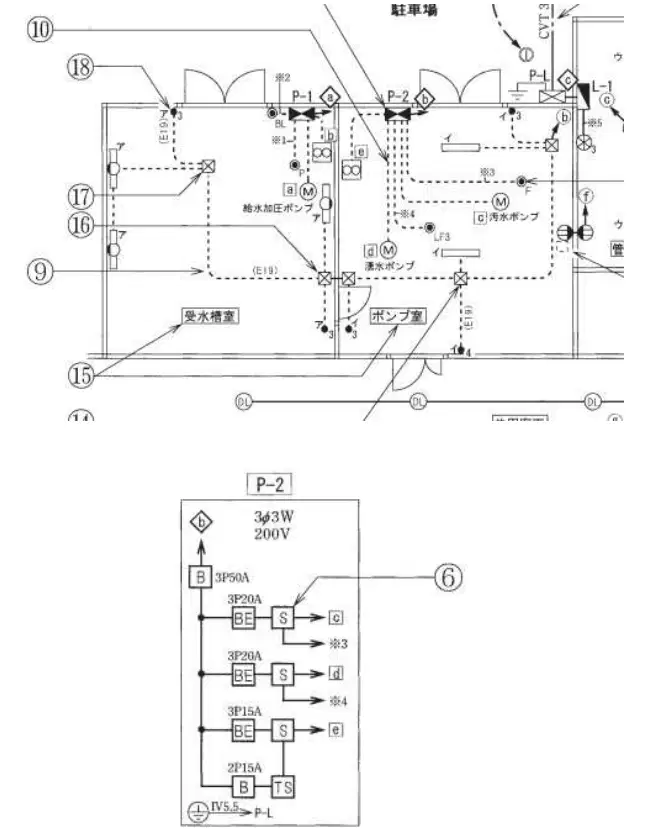

問題１９ ⑨で示す部分の電路と大地間の絶縁抵抗として、許容される最小値［MΩ］は。

問題２０ ⑤で示す部分の電路と大地間の絶縁抵抗として、許容される最小値［MΩ］は。

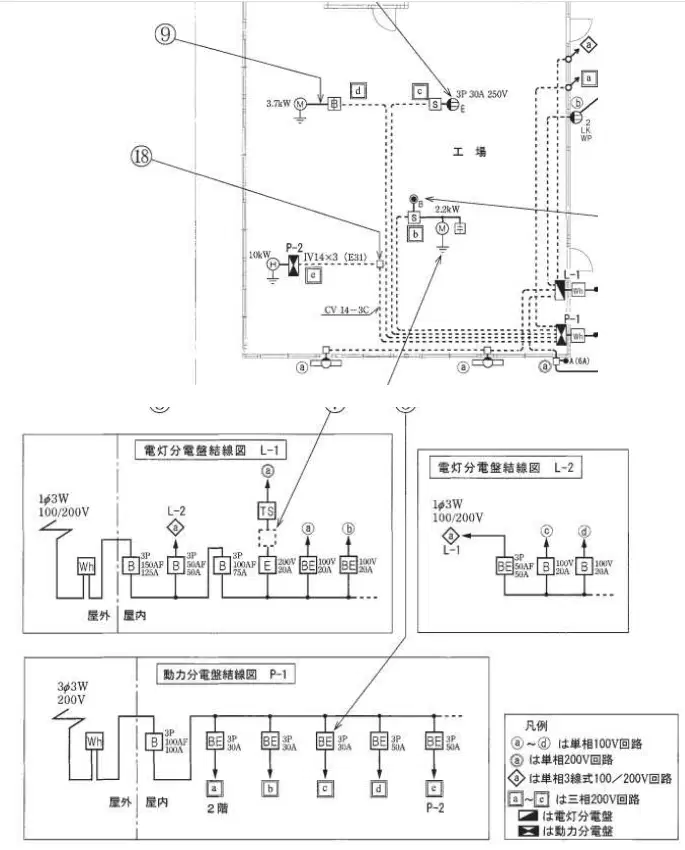

問題２１ ⑨で示す部分の電路と大地間の絶縁抵抗として、許容される最小値［MΩ］は。
