WorksheetsPreguntas Saber Física - Análisis de gráficas
Total questions: 24
Worksheet time: 12mins
Nivel de desempeño 2:

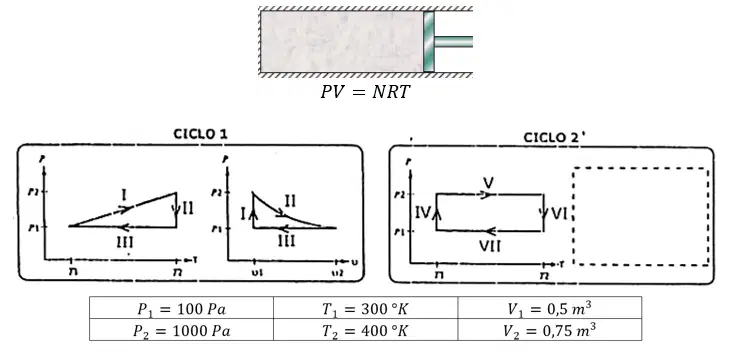

Un recipiente hermético contiene un gas ideal en su interior. El gas se encuentra inicialmente a presión P1, volumen V1 y temperatura T1. La tapa del recipiente puede moverse o puede mantenerse fija. Sobre el gas se realizan dos ciclos. Para el primer ciclo se muestran los diagramas PT y PV. Para el segundo ciclo se muestra solamente el diagrama PT. Los distintos procesos involucrados en cada ciclo están rotulados con números romanos. Para el ciclo 1, el volumen es constante durante el proceso
II
II y III
I
I y II
Nivel de desempeño 2:
Un recipiente hermético contiene un gas ideal en su interior. El gas se encuentra inicialmente a presión P1, volumen V1 y temperatura T1. La tapa del recipiente puede moverse o puede mantenerse fija. Sobre el gas se realizan dos ciclos. Para el primer ciclo se muestran los diagramas PT y PV. Para el segundo ciclo se muestra solamente el diagrama PT. Los distintos procesos involucrados en cada ciclo están rotulados con números romanos. En el ciclo 2, la temperatura del gas cambia durante los procesos:
V y VI
IV y VII
IV y VI
V y VII
Nivel de desempeño III:
Un recipiente hermético contiene un gas ideal en su interior. El gas se encuentra inicialmente a presión P1, volumen V1 y temperatura T1. La tapa del recipiente puede moverse o puede mantenerse fija. Sobre el gas se realizan dos ciclos. Para el primer ciclo se muestran los diagramas PT y PV. Para el segundo ciclo se muestra solamente el diagrama PT. Los distintos procesos involucrados en cada ciclo están rotulados con números romanos. Teniendo que el trabajo depende de la expansión o compresión del gas, es correcto afirmar que el trabajo realizado por el gas
En el proceso I es cero, porque el volumen no cambia.
En el proceso I no es cero, porque la presión aumenta.
En el proceso III es cero, porque la presión no cambia.
En el proceso III no es cero, porque la temperatura disminuye.
Nivel de desempeño 4:
Un recipiente hermético contiene un gas ideal en su interior. El gas se encuentra inicialmente a presión P1, volumen V1 y temperatura T1. La tapa del recipiente puede moverse o puede mantenerse fija. Sobre el gas se realizan dos ciclos. Para el primer ciclo se muestran los diagramas PT y PV. Para el segundo ciclo se muestra solamente el diagrama PT. Los distintos procesos involucrados en cada ciclo están rotulados con números romanos. Un proceso experimental que permitiría realizar el proceso I del ciclo 1 sería
Aumentar la presión, empujando la tapa.
Disminuir la presión, halando la tapa.
Calentar el recipiente, manteniendo la tapa fija.
Calentar el recipiente permitiendo que la tapa se mueva.

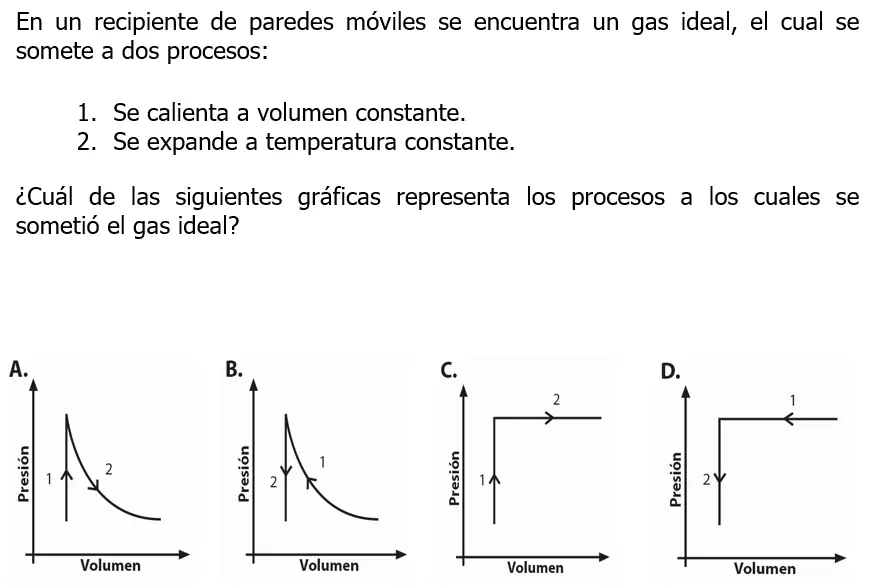

Nivel de desempeño 2
A
B
C
D

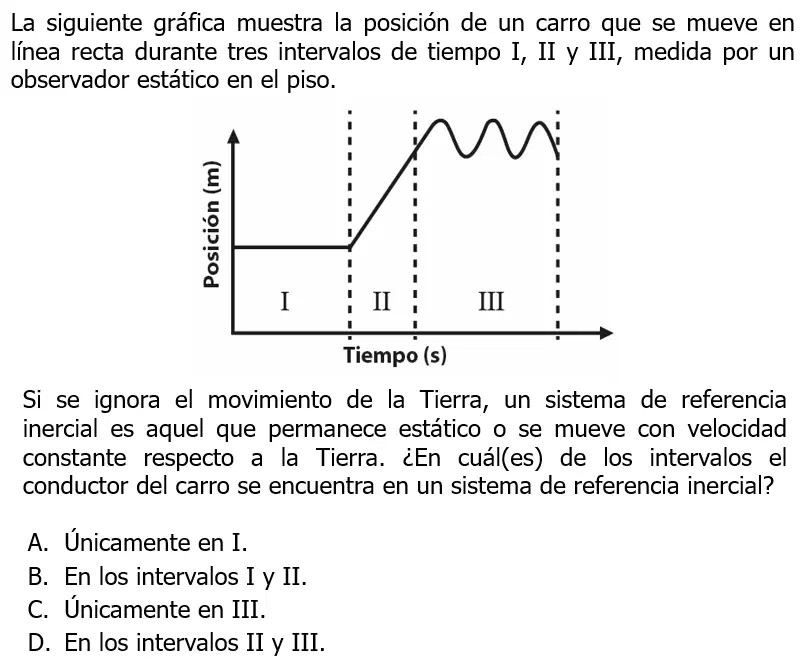

Nivel de desempeño 2:
A
B
C
D

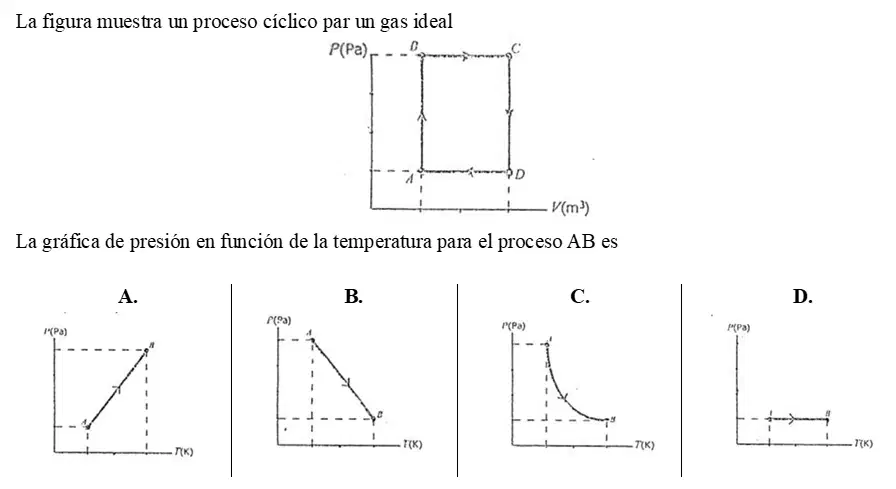

Nivel de desempeño 3
A
B
C
D

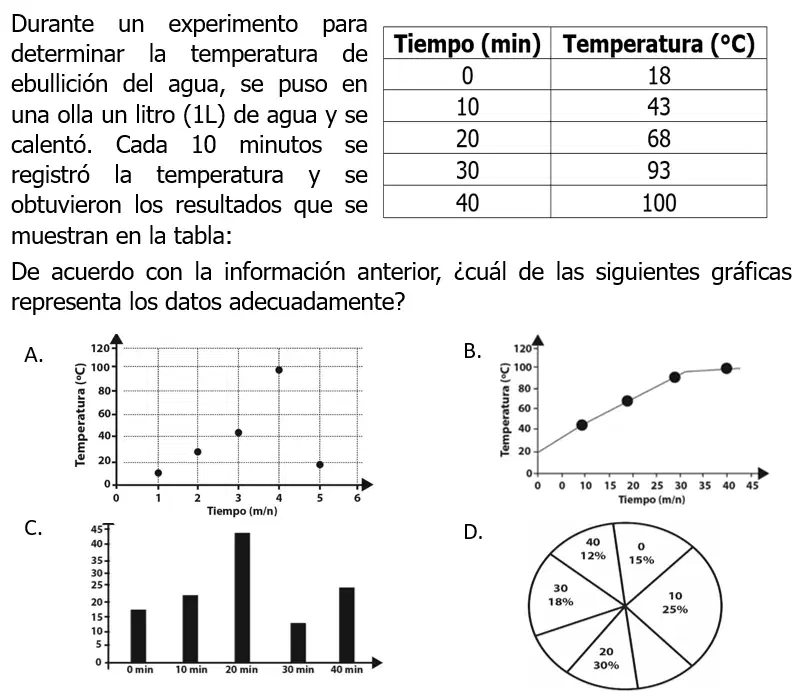

Nivel de desempeño 1
A
B
C
D

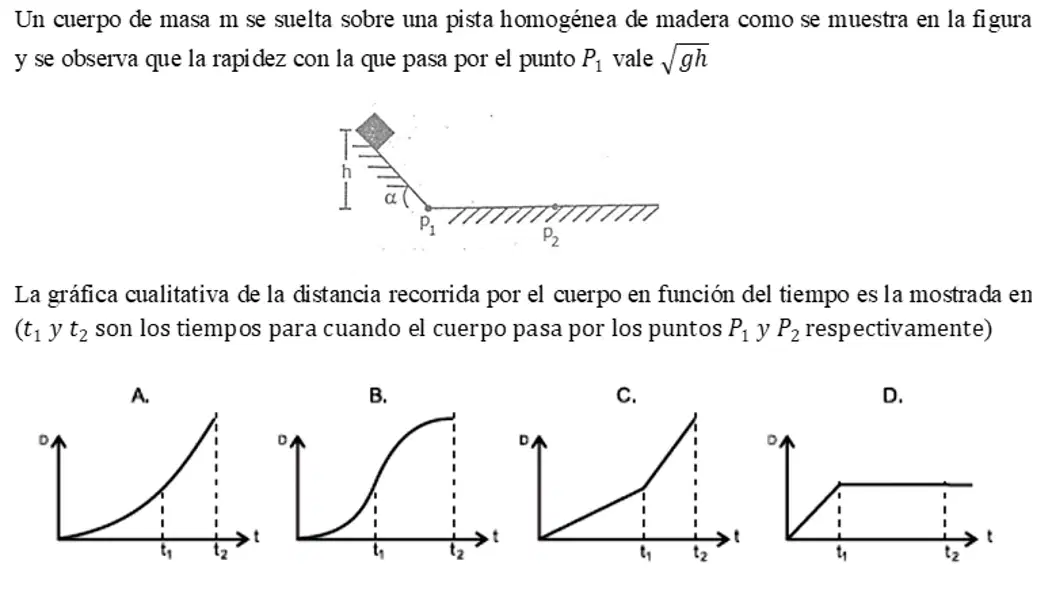

Nivel de desempeño 3
A
B
C
D

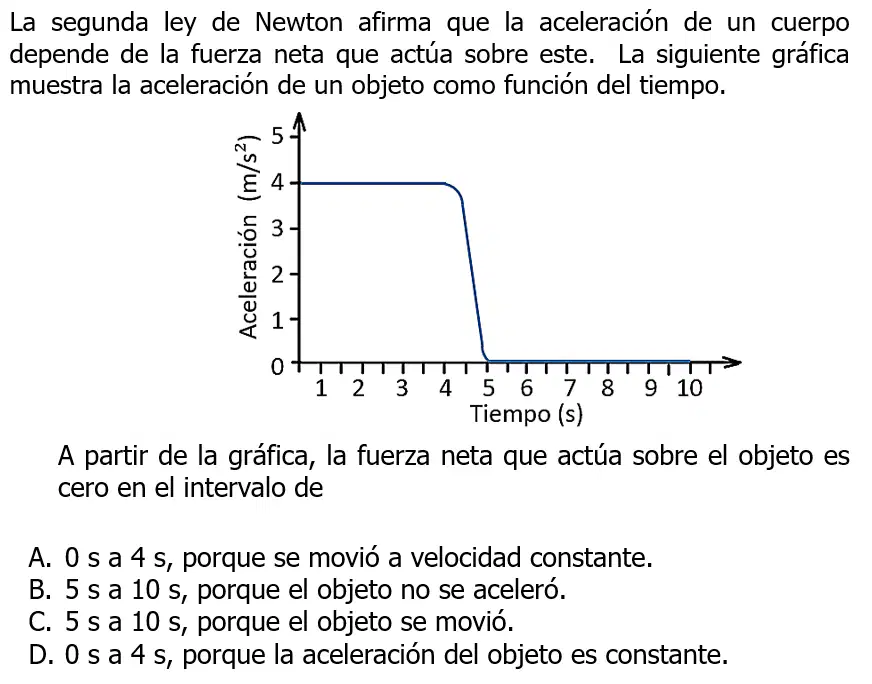

Nivel de desempeño 3:
A
B
C
D

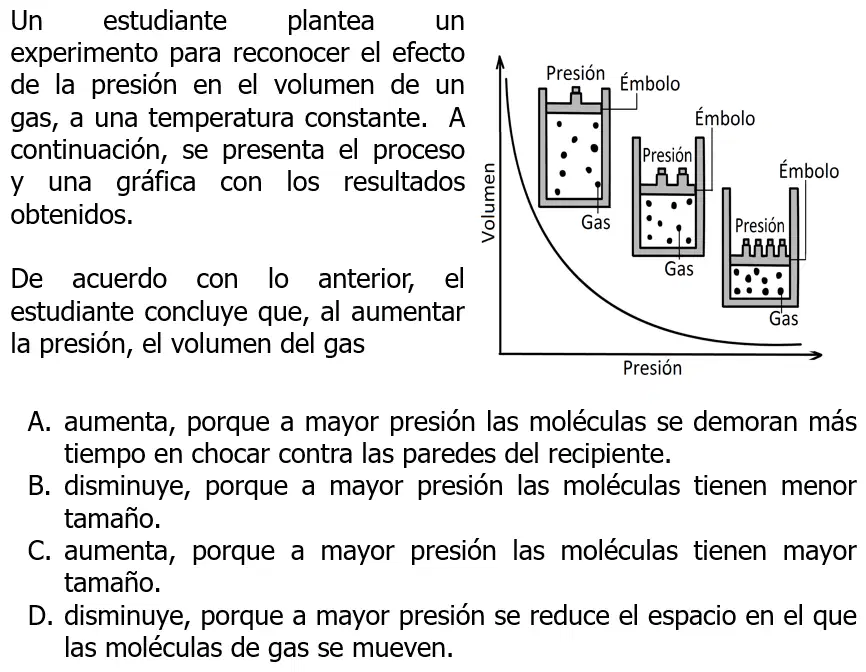

Nivel de desempeño 3
A
B
C
D
Nivel de desempeño 4
A
B
C
D
Nivel de desempeño 3
A
B
C
D

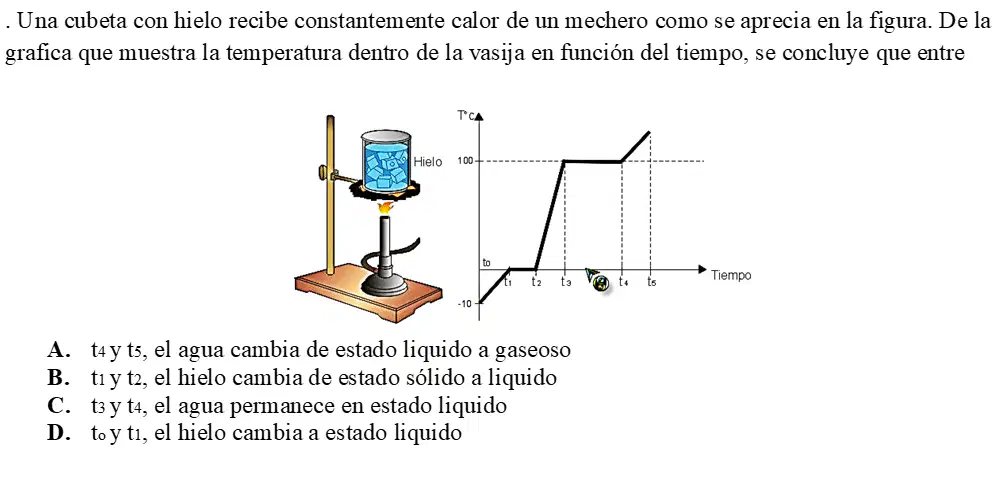

Nivel de desempeño 4:
Nota: un cambio de estado ocurrre a temperatura constante
A
B
C
D
Nivel de desempeño 2
A
B
C
D
Nivel de desempeño 4
A
B
C
D
Nivel de desempeño 2
A
B
C
D
Nivel de desempeño 2
A
B
C
D
Nivel de desempeño 3
A
B
C
D
Nivel de desempeño I
A
B
C
D
Nivel de desempeño 2
A
B
C
D
Nivel de desempeño 1
A
B
C
D
Nivel de desempeño 2
A
B
C
D
Nivel de desempeño 1
A
B
C
D
