WorksheetsLinienarten in technischen Zeichnungen
Total questions: 8
Worksheet time: 12mins
Welche Linie wird verwendet, um sichtbare Umrisse darzustellen?
Volllinie (breit)
Strichlinie (schmal)
Strichpunktlinie (breit)
Freihandlinie (schmal)
Welche Linie wird verwendet, um verdeckte Kanten darzustellen?
Volllinie (breit)
Strichlinie (schmal)
Strichpunktlinie (breit)
Freihandlinie (schmal)
Welche Linie wird verwendet, um Mittellinien darzustellen?
Volllinie (breit)
Strichlinie (schmal)
Strichpunktlinie (schmal)
Freihandlinie (schmal)
Welche Linie wird verwendet, um Begrenzungen unterbrochener Ansichten und Schnitten darzustellen?
Volllinie (breit)
Strichlinie (schmal)
Strichpunktlinie (breit)
Freihandlinie (schmal)
Welche Linie wird verwendet, um Schnittebenen zu kennzeichnen?
Volllinie (breit)
Strichlinie (schmal)
Strichpunktlinie (breit)
Freihandlinie (schmal)
Welche Linienart ist richtig benannt?
1
2
3
4
5
Wofür wird die mit B gekennzeichnete Linenart verwendet?
Für die Darstellung der Gewindebegrenzung
Für Lochkreise
Für die Begrenzung von abgebrochen dargestellten Ansichten
Für Biegelinien
Für die Darstellung der ursprünglichen Umrisse vor der Verformung

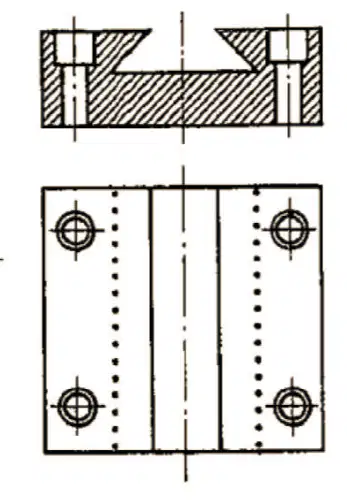

In welcher Linienart müssen die punktierten Linien gezeichnet werden?
Breite Vollinie
Schmale Vollinie
Schmale Strichlinie
Schmale Strichpunktlinie
Freihandlinie
