Free Printable DDTM KELAS X TP (SMK YP Delanggu)

1.

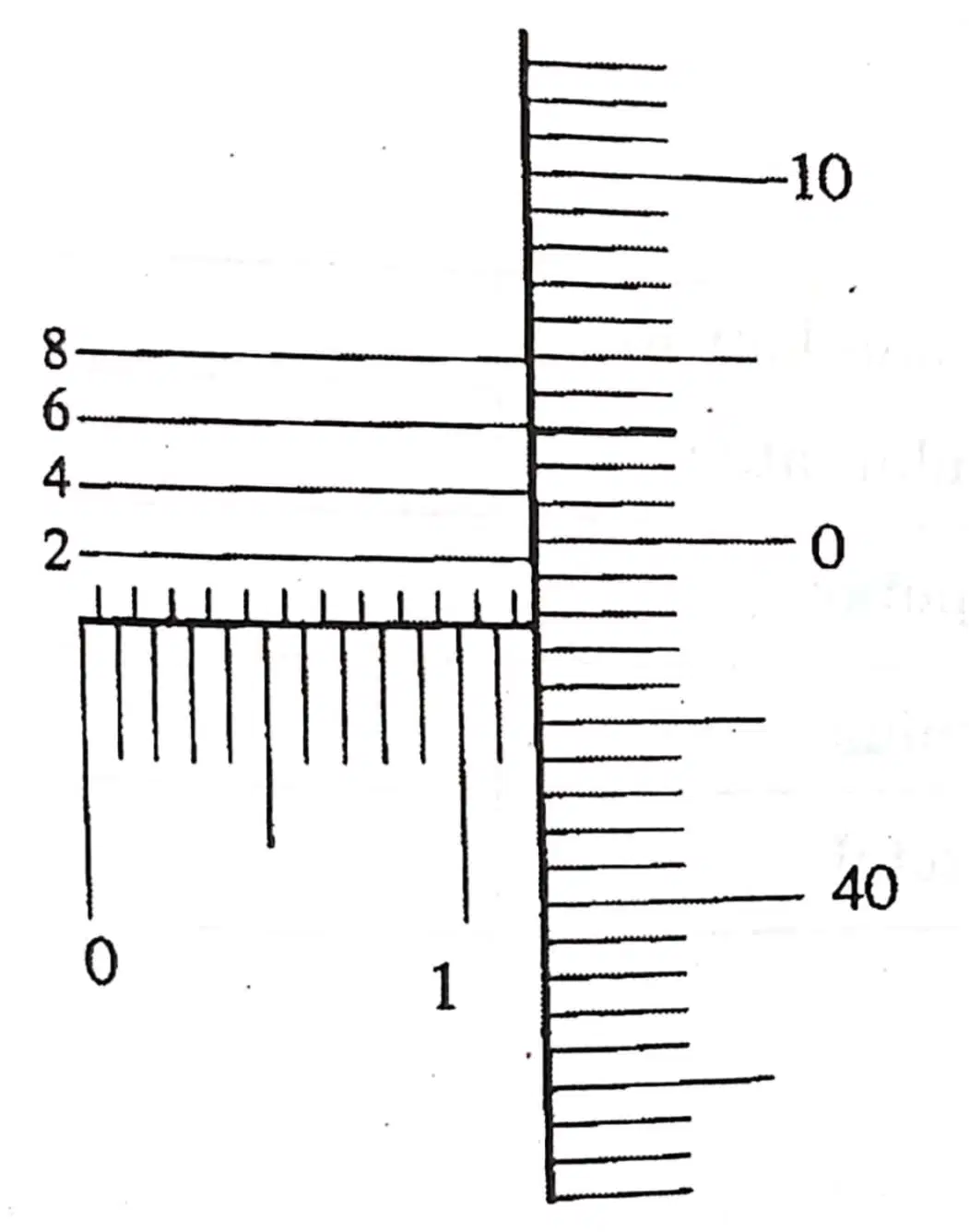

Berapakah hasil pengukuran dari tabung ukur bawah pada mikrometer tersebut?

a)

10

b)

11

c)

12

d)

10,5

2.

Berapakah hasil pengukuran tabung ukur atas dari mikrometer tersebut?

a)

0.5

b)

0.1

c)

0.005

d)

0

3.

Berdasarkan hasil pengukuran di atas, berapakah hasil pengukuran pada tabung putar?

a)

0.45

b)

0.46

c)

0.47

d)

0.48

4.

Berdasarkan hasil pengukuran tersebut, berapakah hasil pengukuran pada skala nonius?

a)

0.002

b)

0.004

c)

0.006

d)

0.008

5.

Berapakah total pengukuran mikrometer tersebut?

a)

11,956

b)

11,966

c)

11,976

d)

11,986

6.

Untuk memeriksa obyek ukur dari suatu produk atau komponen mesin yang dibuat dalam jumlah banyak dengan toleransi yang telah ditentukan, maka alat ukur yang tepat adalah ….

a)

Mistar baja

b)

Kaliper batas (go and not go)

c)

Micrometer

d)

Jangka sorong

e)

Mistar panjang

7.

Perhatikan gambar skala pengukuran mistar sorong berikut. Gambar tersebut menunjukkan ukuran sebesar ....

a)

2,4 mm

b)

2,5 mm

c)

2,7 mm

d)

4,2 mm

8.

Hasil pengukuran dengan alat ukur micrometer seperti gambar, jika micrometer memiliki ketelitian 0,01 mm adalah….

a)

7,20 mm

b)

7,50 mm

c)

7,70 mm

d)

75,20 mm

e)

7,70 mm

9.

Perhatikan gambar skala pada pengukuran micrometer berikut, gambar tersebut menunjukkan ukuran sebesar ....

a)

25,46

b)

25,94

c)

27,44

d)

27,46

e)

27,94

10.

Dibawah ini adalah alat pemeriksa, kecuali ….

a)

Spring caliper

b)

Busur derajat

c)

Mal ulir

d)

Mikrometer

e)

Blok ukur

11.

Di bawah ini adalah jenis jangka sorong, .....

a)

Vernier caliper

b)

Digital

c)

Dial snap caliper

d)

Height gauge

e)

Dial caliper

12.

Gambar bawah cara mengukur ....

a)

Diameter dalam

b)

Panjang

c)

Kedalaman

d)

Tipis

e)

Diameter luar

13.

Gambar bawah adalah alat ukur pembanding namanya....

a)

Bevel protactor

b)

Jangka bengkok

c)

Dial indicator

d)

Busur

e)

Mistar baja

14.

Gambar di bawah ini adalah....

a)

Bevel protactor

b)

Dial tes indicator

c)

Dial indicator

d)

Busur

e)

Mistar baja

15.

Gambar di bawah ini adalah .......

a)

Bevel protactor

b)

Dial test indicator

c)

Dial caliper

d)

Busur

e)

Mistar baja

16.

Gambar di bawah ini adalah ......

a)

Bevel protactor

b)

Jangka sorong digital

c)

Dial caliper

d)

Busur

e)

Mistar baja

17.

Mikrometer adalah alat ukur yang digunakan untuk mengukur hasil pekerjaan praktek dengan ketelitian sangat tinggi, dibawah ini adalah macam-macam caliper, kecuali ...........

a)

Vernier caliper

b)

Dial caliper

c)

Height gauge

d)

Dial snap caliper

e)

Dial indicator

18.

Vernier Caliper yang mempunyai skala nonius 10 bagian, maka ketelitiannya mencapai…

a)

0,05 mm

b)

0,1 mm

c)

0,5 mm

d)

0,01 mm

e)

0,02 mm

19.

Jangka sorong yang mempunyai skala nonius 20 bagian, maka ketelitiannya mencapai…

a)

0,05 mm

b)

0,25 mm

c)

0,02 mm

d)

0,5 mm

e)

0,01 mm

20.

Gambar di bawah ini adalah jenis mikrometer ............

a)

Luar

b)

Panjang

c)

Kedalaman

d)

Dalam

e)

Digital

21.

Jangka sorong ini mempunyai ketelitian sampai ....

a)

0, 10 mm

b)

0,05 mm

c)

0,02 mm

d)

0,01 mm

e)

1,00 mm

22.

Mikrometer ini menunjukkan ukuran ...........

a)

2,0 mm

b)

2,5 mm

c)

3,0 mm

d)

5,0 mm

e)

6,0 mm

23.

Mikrometer ini menunjukkan ukuran ............

a)

2,37 mm

b)

2,50 mm

c)

3,47 mm

d)

3,02 mm

e)

47,3 mm

24.

Alat ukur berikut adalah ..........

a)

Bevel protactor

b)

Mistar baja

c)

Vernier caliper

d)

Height gauge

e)

Sketmat

25.

Jangka sorong ini menunjukkan ukuran ..........

a)

25 mm

b)

23 mm

c)

51 mm

d)

24 mm

e)

24,7 mm

DDTM KELAS X TP (SMK YP Delanggu)

Total questions: 25

Worksheet time: 50mins
