WorksheetsAutomação I
Total questions: 22
Worksheet time: 19mins
Escolha a opção correta para atuador Rotativo:

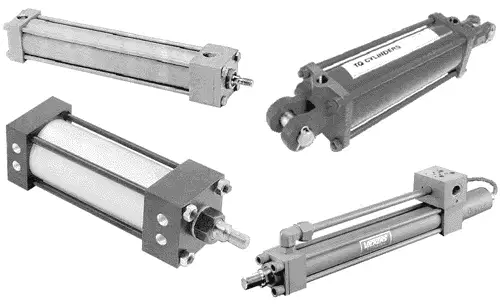

Escolha a opção correta para atuador Linear:
Escolha a opção para cilindro atuador linear de dupla ação:
Escolha a opção correta para cilindro de simples ação com retorno por mola:

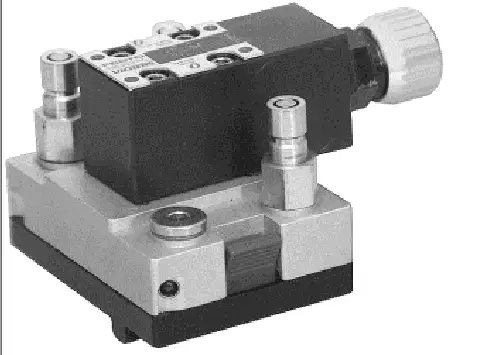

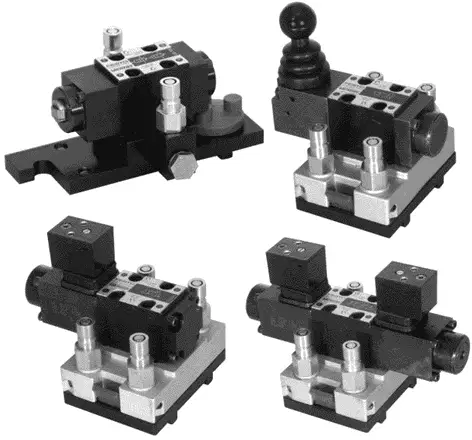

Escolha a opção correta para Válvula direcional 4/3 vias acionada por alavanca e retorno por mola:
De acordo com a simbologia escolha a opção correta para grupo motriz hidráulico simplificado:
De acordo com a simbologia escolha a opção correta para válvula de segurança:
De acordo com a simbologia escolha a alternativa correta para atuador linear de dupla ação com amortecimento:
Escolha alternativa correta para simbologia de válvula reguladora de fluxo:
Escolha a opção correta para Válvula direcional 3/2 vias alavanca com trava e retorno por mola:
Escolha a opção correta para o circuito Hidráulico que ao acionar a alavanca o atuador linear avança:

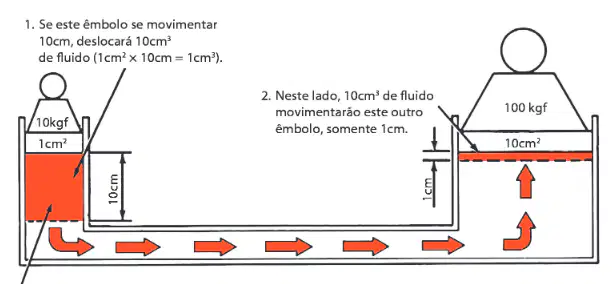

Escolha as afirmações corretas para a definição de Lei de Pascal:
A pressão exercida em um ponto qualquer de um liquido estático é a mesma em todas as direções, e exerce forças iguais.
A pressão, originada a partir de uma força aplicada em uma unidade de área, é transmitida em todos os sentidos e direções, através de um líquido confinado
A pressão exercida em um ponto qualquer de um liquido estático não é a mesma em todas as direções.
A pressão exercida em um ponto qualquer de um liquido estático não exerce forças iguais.
De acordo com a simbologia de um acumulador Hidráulico escolha a opção correta:
Escolha a alternativa cuja a simbologia represente um tanque ou reservatório:

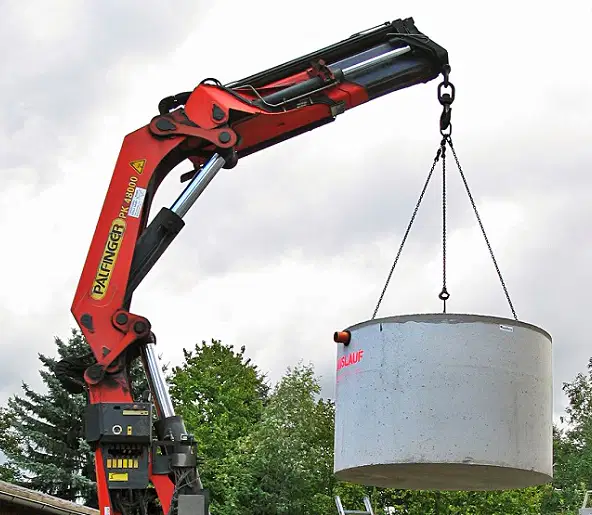

Assinale a alternativa correta para o comparativo de hidráulica e pneumática:
Ao contrário da pneumática, a hidráulica é capaz de mover cargas mais pesadas e ter maior força, e seus fluidos são incompressíveis.
Ao contrário da pneumática, a hidráulica é capaz de mover cargas mais leves e ter menor força, e seus fluidos são incompressíveis
Ao contrário da hidráulica, a pneumática é capaz de mover cargas mais pesadas e ter maior força.
Assinale a alternativa correta para os componentes que compõe uma unidade de alimentação hidráulica:
Tanque ( Reservatório )
Motor Elétrico
Manômetro
Bomba
Válvula de segurança
Filtro
Tanque ( Reservatório )
Motor Elétrico
Bomba
Compressor
Motor Elétrico
Manômetro
Bomba
Válvula de segurança
Atuador Linear
Acumulador Hidráulico
Tanque
Bomba
Qual alternativa corresponde ao significado da palavra Hidráulica:
A palavra Hidráulica provém do grego hydra, que significa ar , e aulos que corresponde a comprimido.
A palavra Hidráulica provém do grego hydra, que significa Valvula , e aulos que corresponde a direção.
A palavra Hidráulica provém do grego hydra, que significa água, e aulos que corresponde a cano.
Escolha a alternativa para a definição de pressão e sua formula:
A pressão é gerada quando uma rotação é aplicada :
Rpm= ( Vc x 318 ) : Ø
A pressão é gerada quando uma força é aplicada sobre uma unidade de área:
P = F : A
A pressão é gerada quando uma vazão acontece :
h2 = C2 + C2

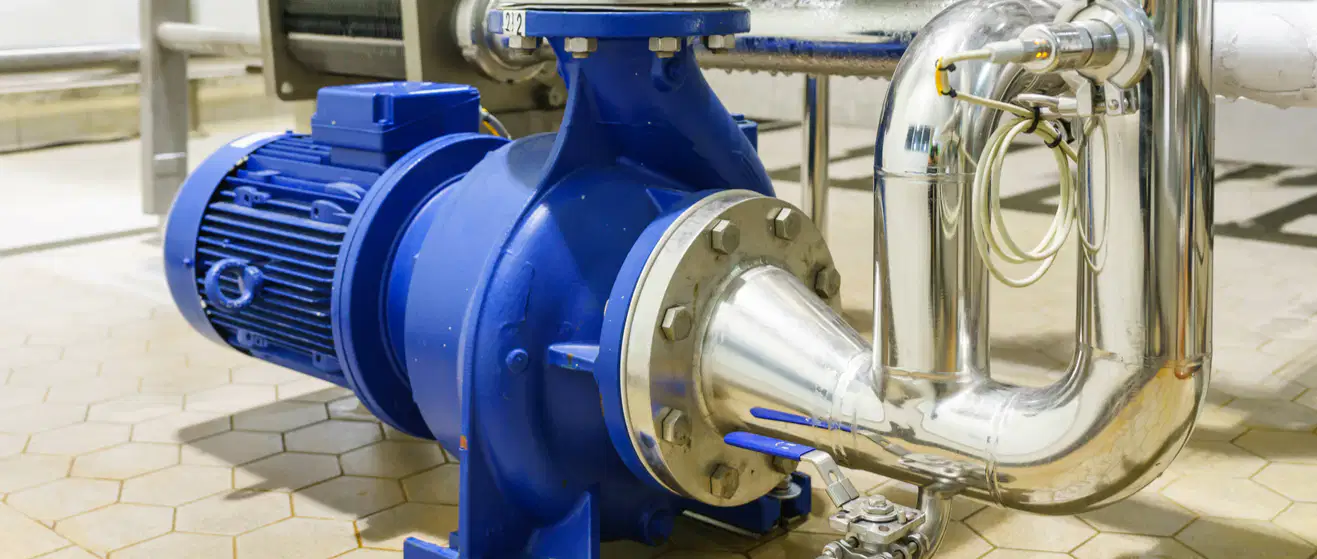

Escolha a alternativa para a definição de cavitação:
A cavitação é, portanto, a situação em que o líquido preenche inteiramente o espaço interno da bomba.
Em geral, a cavitação está associada ao nível elevado de impureza na entrada da bomba.
A cavitação é, portanto, a situação em que o líquido não preenche inteiramente o espaço interno da bomba, dando lugar à formação de bolhas de ar. Em geral, a cavitação está associada ao nível elevado de vácuo no pórtico de entrada da bomba
Escolha a alternativa para a definição de Aeração:
A Aeração é, portanto, a situação em que o líquido preenche inteiramente o espaço interno da bomba.
A aeração se caracteriza, portanto, pela presença indesejada de ar no fluido hidráulico. A aeração excessiva faz com que o fluido tenha aparência leitosa e que os componentes operem irregularmente devido, como já vimos, à compressibilidade do ar retido no óleo..
Em geral, a Aeração está associada ao nível elevado de vácuo no pórtico de entrada da bomba.
Viscosidade é a resistência do liquido a (a) , isto é, uma característica inversa à fluidez. Na forma popular, dizemos que um óleo é mais grosso quando ele apresenta uma viscosidade maior e, ao contrário, mais fino quando sua viscosidade é menor.

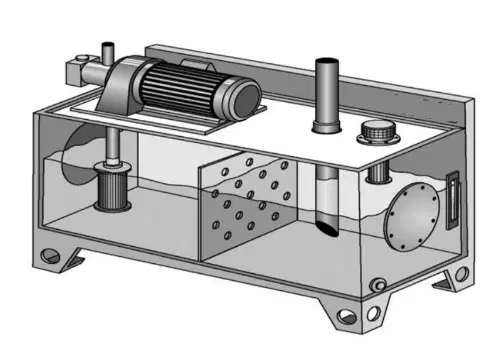

A (a) faz com que o óleo circule dentro do tanque, reduzindo sua turbulência antes de ser succionado novamente pela bomba, dissipando o calor através do contato com as paredes do reservatório, fazendo com que as partículas sólidas decantem e se depositem no fundo do reservatório.
