Worksheets3rESO-Forces&Estructures-Quizz1
Total questions: 24
Worksheet time: 12mins
Name
Class
Date
1.
Des del punt de vista tecnològic, què és una estructura?
4 lines
2.
Diferencia entre estructures naturals i estructures artificials. Justifica clarament la teva resposta.
4 lines
3.
Cita 5 exemples d'estructures artificials i 2 d'estructures naturals. Indica clarament a quin tipus pertanyen.
4 lines
4.
Marca de la següent llista tots els noms que facin referència a esforços mecànics.
a)
Resistència
b)
Tracció
c)
Estabilitat
d)
Deformació
e)
Compressió
5.
Quin tipus d'esforç és el que tendeix a produir un tall en el material?
a)
Tracció
b)
Compressió
c)
Flexió
d)
Cisallament
e)
Torsió
6.

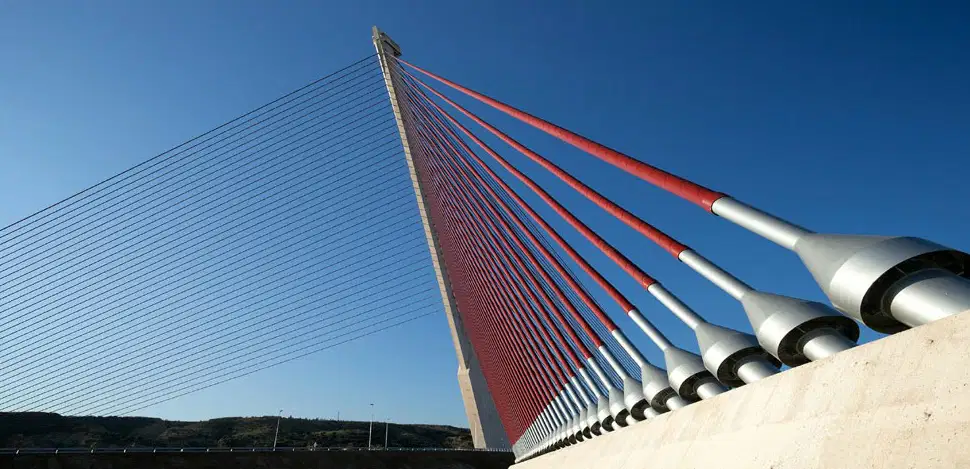

L'esforç principal que es produeix en el tirant d'un pont com el de la imatge és:
a)
Tracció
b)
Compressió
c)
Flexió
d)
Cisallament
e)
Torsió
7.
Quin tipus d'esforç és el que tendeix a doblegar el material?
a)
Tracció
b)
Compressió
c)
Flexió
d)
Cisallament
e)
Torsió
8.
L'esforç principal que es produeix en l'eix d'un alternador com el de la imatge és:
a)
Tracció
b)
Compressió
c)
Flexió
d)
Cisallament
e)
Torsió
9.
Quin tipus d'esforç és el que tendeix a aixafar el material?
a)
Tracció
b)
Compressió
c)
Flexió
d)
Cisallament
e)
Torsió
10.

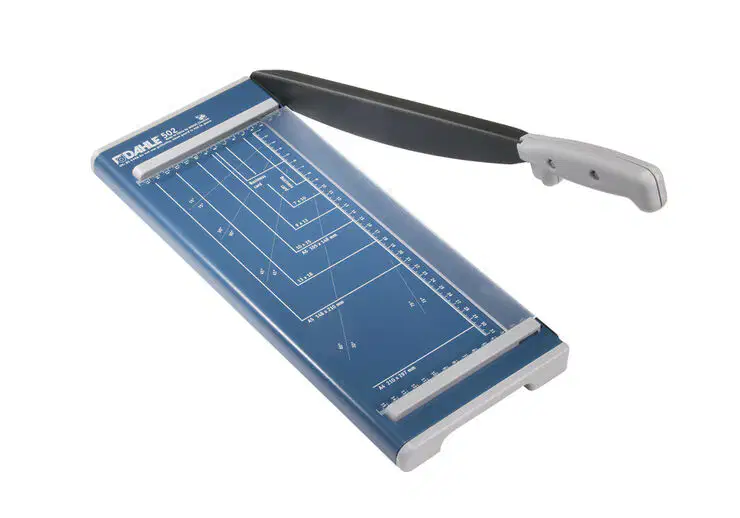

L'esforç principal que produeix una guillotina de papereria com la de la imatge és:
a)
Tracció
b)
Compressió
c)
Flexió
d)
Cisallament
e)
Torsió
11.
Quin tipus d'esforç és el que tendeix a retorçar el material?
a)
Tracció
b)
Compressió
c)
Flexió
d)
Cisallament
e)
Torsió
12.
L'esforç principal que es produeix en les potes d'una cadira com la de la imatge és:
a)
Tracció
b)
Compressió
c)
Flexió
d)
Cisallament
e)
Torsió
13.
Quin tipus d'esforç és el que tendeix a allargar el material?
a)
Tracció
b)
Compressió
c)
Flexió
d)
Cisallament
e)
Torsió
14.
L'esforç principal que es produeix en una prestatgeria com la de la imatge és:
a)
Tracció
b)
Compressió
c)
Flexió
d)
Cisallament
e)
Torsió
15.
Cita 1 situació on un element concret es troba sotmès a cada tipus d'esforç. No val indicar cap dels casos que ha aparegut a la secció anterior. Indica clarament a quin correspon cadascun d'ells.
4 lines
16.
Selecciona el símbol que millor representa l'esforç de cisallament:
a)
Opció 1
b)
Opció 2
c)
Opció 3
d)
Opció 4
e)
Opció 5
17.
Les estructures artificials són... (selecciona tota les frases correctes):
a)
Exclusivament creades pels éssers humans.
b)
L'adequada distribució de materials per resistir les forces externes.
c)
Aquelles que no es troben de forma esporàdica a la natura.
d)
Construccions com els ponts, els xassís dels vehicles, les carcasses...
18.
Selecciona el símbol que millor representa l'esforç de tracció:
a)
Opció 1
b)
Opció 2
c)
Opció 3
d)
Opció 4
e)
Opció 5
19.
Que una estructura sigui resistent significa:
a)
No s'ensorra degut a les forces externes.
b)
No es tomba degut a les forces externes.
c)
No es deforma especialment a les forces externes.
d)
Cap de les anteriors.
20.
Selecciona el símbol que millor representa l'esforç de torsió:
a)
Opció 1
b)
Opció 2
c)
Opció 3
d)
Opció 4
e)
Opció 5
21.
Que una estructura sigui estable significa:
a)
No s'ensorra degut a les forces externes.
b)
No es tomba degut a les forces externes.
c)
No es deforma especialment a les forces externes.
d)
Cap de les anteriors.
22.
Selecciona el símbol que millor representa l'esforç de flexió:
a)
Opció 1
b)
Opció 2
c)
Opció 3
d)
Opció 4
e)
Opció 5
23.
Que una estructura sigui rígida significa:
a)
No s'ensorra degut a les forces externes.
b)
No es tomba degut a les forces externes.
c)
No es deforma especialment a les forces externes.
d)
Cap de les anteriors.
24.
Selecciona el símbol que millor representa l'esforç de compressió:
a)
Opció 1
b)
Opció 2
c)
Opció 3
d)
Opció 4
e)
Opció 5
