WorksheetsЧерчение. Проецирование. Виды чертежа.
Total questions: 21
Worksheet time: 11mins
От какого латинского словосочетания возникло слово «проекция»?
«Бросание назад»
«Вертикальное стремление»
«Бросание вперёд»
«Движение вперёд»
Проецирование – это…
это направленный отрезок прямой, то есть отрезок, для которого указано, какая из его граничных точек является началом, а какая — концом.
это процесс построения изображения предмета на плоскости с помощью проецирующих лучей
это процесс изображения геометрических предметов на чертеже при помощи параллельных проекций
Плоскость, на которой получается проекция, называется
Проекционная поверхность
Плоскость проекции
Область проецирования
Какие виды проецирования существуют?
Параллельное прямоугольное, центральное прямоугольное, параллельное косоугольное.
Центральное, параллельное косоугольное, центральное прямоугольное.
Параллельное прямоугольное, центральное, параллельное косоугольное.
Центральное косоугольное, параллельное, параллельное остроугольное
Центральное проецирование – это…
Если проецирующие лучи исходят из одной точки
Если проецирующие лучи исходят из двух точек
Если проецирующие лучи выходят из центра фигуры
Если проецирующие лучи выходят из нескольких точек
Параллельное проецирование – это…
Если проецирующие лучи горизонтальны друг другу
Если проецирующие лучи перпендикулярны друг другу
Если проецирующие лучи параллельны друг другу

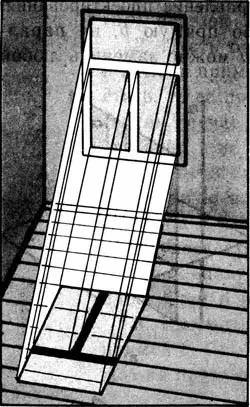

Какой вид проецирования изображен на рисунке?
центральное проецирование
параллельное косоугольное проецирование
центральное прямоугольное проецирование
параллельное прямоугольное проецирование
Какой вид проецирования изображен на рисунке?
центральное проецирование
параллельное косоугольное проецирование
центральное прямоугольное проецирование
параллельное прямоугольное проецирование
Какой вид проецирования изображен на рисунке?
центральное проецирование
параллельное косоугольное проецирование
центральное прямоугольное проецирование
параллельное прямоугольное проецирование
Проецирующие лучи- это...
это прямые с помощью которых фигура проецируется на плоскость
это кривые с помощью которых фигура проецируется на плоскость
это солнечные лучи
Соответствует ли проекция разным по форме объектам?
Да
Нет
Назовите вид проецирования
параллельное прямоугольное проецирование
параллельное косоугольное проецирование
центральное проецирование
Назовите вид проецирования
параллельное прямоугольное проецирование
параллельное косоугольное проецирование
центральное проецирование
Назовите вид проецирования
параллельное прямоугольное проецирование
параллельное косоугольное проецирование
центральное проецирование
Проекция – это...
Процесс получения изображения на плоскости
Изображение предмета на плоскость
Мысленный процесс построения изображений пространственных предметов на плоскости с помощью лучей
Представьте, что на производстве станок стал выпускать детали с браком. Вам необходимо по комплексному чертежу, на котором указаны места брака, подобрать наглядное изображение детали.
А
Б
В
Вы заказали мастеру изготовить деталь по чертежу. Мастер изготовил три детали. Определите, какая деталь соответствует чертежу.
Найдите соответствие чертежей деталей с их наглядным изображением
Найдите соответствие чертежей деталей с их наглядным изображением
По изображению найдите соответствующий фронтальный вид
По изображению найдите соответствующий горизонтальный вид
