Worksheetsle transformateur electrique
Total questions: 11
Worksheet time: 13mins
Un transformateur monophasé alimenté sous une tension de 230V/50Hz comporte au primaire 705 spires et au secondaire 77 spires.
Quelle est la tension à vide disponible au secondaire?
U2v = 2110 V
U2v = 25,1 V
U2v = 0,474 mV
U2v = 3,1 V
Lequel n'est pas un transformateur ?
Selon la plaque signalétique ci contre, le rapport de transformation est égal à :
2
1/2
50
4
Avec un transformateur abaisseur , je peux dire que
le nombre de spire au secondaire est supérieur au nombre de spires primaires
(N2 >N1)
L'intensité au secondaire est supérieure à l'intensité primaire ( I2 > I1 )
La tension primaire est inférieure à la tension secondaire ( U1 < U2)
La tension secondaire est inférieure à la tension primaire
( U2 < U1)
Les différentes pertes d'un transformateur sont :
les pertes fers
Les pertes en ligne
les pertes joules
les pertes mécaniques
Si l' enroulement d'un transformateur possède une résistance R et est parcouru par un courant I , la puissance perdue Pj (pertes joules )se calcule avec :
Pj = R x I²
Pj = R x I
Pj = R² x I
Pj = U / I
La résistance d'un fil se calcule avec la formule R = e x L /S implique que :
La résistance augmente si la section S du fil augmente
La résistance diminue si la section S du fil augmente
La résistance augmente si la longueur L du fil augmente.
La résistance diminue si la longueur L du fil diminue.
la résistance dépend de la nature du matériau du fil
Quels transformateurs sont à refroidissement à air (sans huile )
Les lignes "très haute tension " de distribution électrique en France sont une tension de :
20 000 V
400 V
400 KV
1000 V
ce transformateur est :
un transformateur abaisseur monophasé de type immergé
un transformateur elevateur triphasé de type sec
un transfomateur elevateur monophasé de type immergé
un transformateur abaisseur triphasé de type immergé

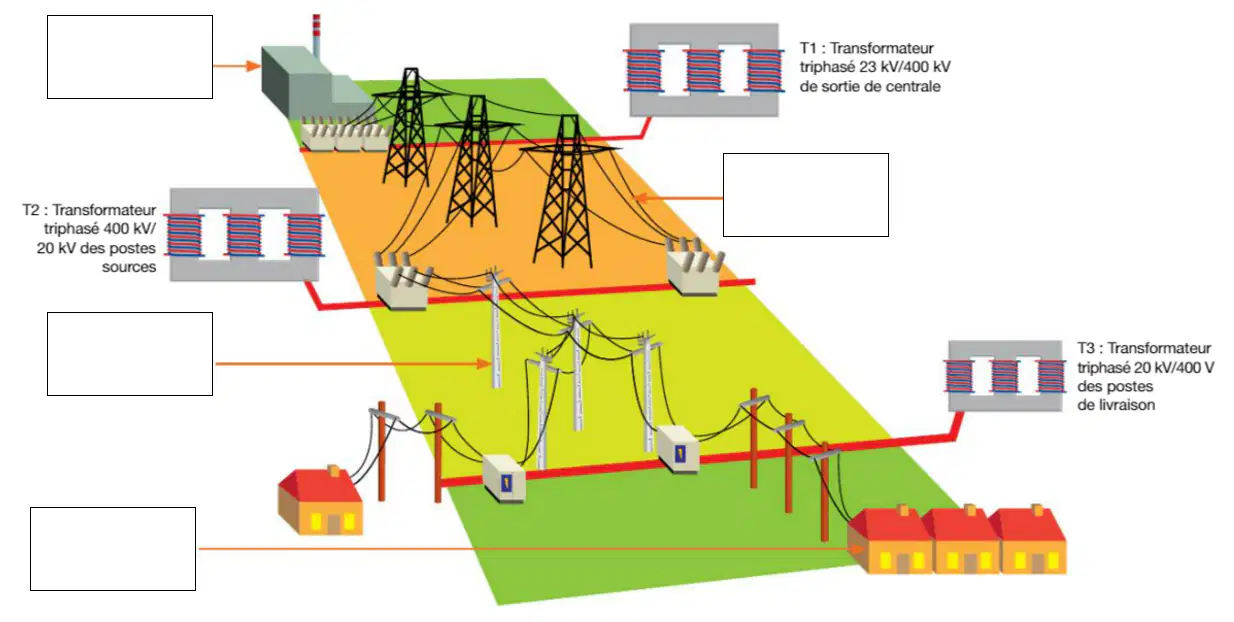

En parcourant l'image de haut en bas , écrire les numéros qui correspondent (exemple de réponse : 4 2 1 3 )
1 : transport 2 : utilisation 3 : production 4 : distribution
