WorksheetsPost Test NDT Magnetic Test
Total questions: 20
Worksheet time: 11mins
Name
Class
Date
1.
1. Apakah yang dimaksud dengan NDT ?
a)
Sebuah teknik pengujian tanpa merusak dan analisis yang digunakan untuk mengevaluasi sifat dari material, komponen, struktur atau sistem untuk mendeteksi perbedaan karakteristik atau cacat pada material,
b)
Sebuah teknik pengujian merusak dan analisis yang digunakan untuk mengevaluasi sifat dari material, komponen, struktur atau sistem untuk mendeteksi perbedaan karakteristik atau cacat pada material,
c)
Pengujian material menggunakan cairan dan magnet
d)
Pnegujian material secara visual
2.
2. Material metal yang dapat diinspeksi menggunakan Magnetic Particle Test adalah....
a)
Paramagnetic
b)
Ferromagnetic
c)
Diamagnetic
d)
Antimagnetic
3.
3. Yang termasuk dalam kelompok metal Diamagnetic adalah....
a)
Alumunium
b)
Carbon steel
c)
Stainless Steel
d)
Tembaga
4.
4. Yang termasuk dalam kelompok metal Ferromagnetic adalah....
a)
Alumunium
b)
Carbon steel
c)
Emas
d)
Tembaga
5.
5. Bubuk kering yang digunakan sebagai partikel magnetic disebut?
a)
Dry Chemical Powder
b)
Wet Particle
c)
Wet Fluorescent
d)
Dry Particle
6.
6. Jenis magnetisasi pada Magnetic Particle Test yaitu
a)
Longitudinal
b)
Vertical
c)
Circular
d)
A dan C Benar
7.
7. Salah satu jenis alat Magnetic Particle yang menggunakan Magnetisasi Longitudinal adalah....
a)
Prods
b)
Coil
c)
Central Conductor
d)
Headshot
8.
8. Apakah nama jenis Magnetic Test terlampir?
a)
Yoke
b)
Headshot
c)
Coil
d)
Prods
9.
9. Apakah nama jenis Magnetic Test terlampir?
a)
Yoke
b)
Headshot
c)
Coil
d)
Prods
10.
10. Apakah nama jenis Magnetic Test terlampir?
a)
Yoke
b)
Headshot
c)
Coil
d)
Prods
11.
11. Dari gambar terlampir, discontinuity manakah yang dapat dideteksi dengan baik menggunakan headshot adalah ...
a)
A dan C
b)
B dan C
c)
A dan B
d)
semua benar
12.
12. Dari gambar terlampir, discontinuity manakah yang dapat dideteksi dengan baik menggunakan Coil :
a)
A dan C
b)
B dan C
c)
A dan B
d)
semua benar
e)
Option 5
13.
13. Dari gambar terlampir, discontinuity manakah yang dapat dideteksi dengan baik menggunakan Yoke :
a)
A dan C
b)
B dan C
c)
A dan B
d)
semua benar
14.
14. Urutkan langkah kerja penggunaan Magnetic Particle Test yang benar adalah.....
a)
Precleaning, demagnetisasi, aplikasi WCP, Magnetisasi, Examination, Aplikasi Magnetic Particle
b)
Precleaning, aplikasi WCP, Magnetisasi, Examination, Aplikasi Magnetic Particle, demagnetisasi,
c)
Precleaning, Aplikasi Magnetic Particle, demagnetisasi, aplikasi WCP, Magnetisasi, Examination,
d)
Precleaning, aplikasi WCP, Magnetisasi, Aplikasi Magnetic Particle, Examination, demagnetisasi
15.
15. Kegiatan demagnetisasi setelah penggunaan Yoke yang dapat dilakukan adalah....
a)
Arus perlahan-lahan diturunkan (atau coil dan bahan dijauhkan perlahan).
b)
Step down bolak balik berulang dengan kontak langsung atau konduktor inti. Arus dibalik dan dikecilkan secara berulang.
c)
Digerakkan searah di atas benda kerja (tetapi tidak menyentuh benda kerja) dilakukan berulang-ulang
d)
Yoke ditempelkan pada material dalam kondisi on selama 10 menit
16.
16. Indikasi yang tidak relevan dapat bersumber dari beberapa hal di bawah, kecuali...
a)
Menempelnya magnetic particle dikarenakan perbedaan desain / structur benda
b)
Menempelnya magnetic particle dikarenakan perubahan bentuk yang sebelumnya terjadi
c)
Menempelnya magnetic particle dikarenakan perbedaan adanya kekerasan pada material
d)
Menempelnya magnetic particle dikarenakan keretakan pada permukaan material
17.

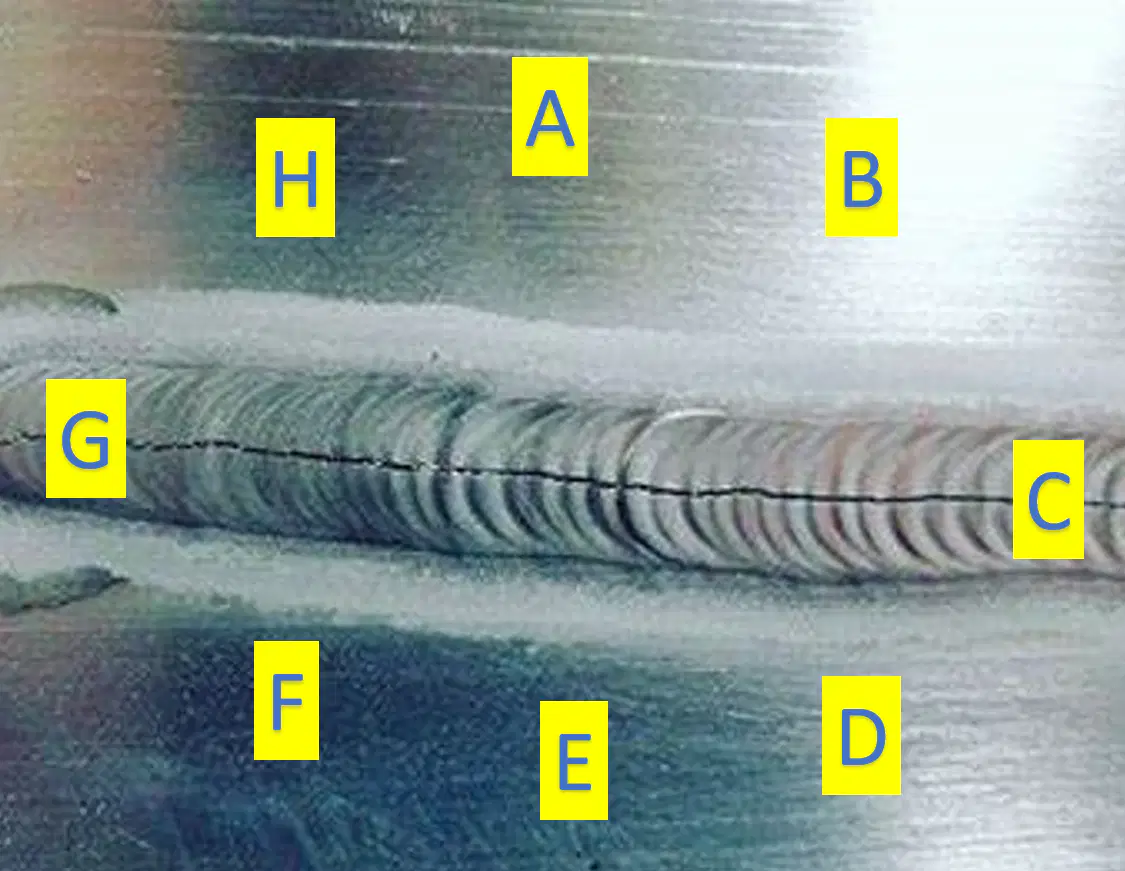

17. Dengan menggunakan Yoke manakah arah yang paling tepat dalam penempatan pole magnet agar keretakan pada material dapat terlihat paling jelas?
a)
F - B
b)
A - E
c)
H - D
d)
G - C
18.
18. Dengan menggunakan Prods manakah arah yang paling tepat dalam penempatan pole magnet agar keretakan pada material dapat terlihat paling jelas?
a)
F - B
b)
A - E
c)
H - D
d)
G - C
19.
The most effective NDE method for locating surface crack in ferromagnetic material is ?
a)
Ultrasonic Examination
b)
Liquid Penetrant Examination
c)
Magnetic Particle Examination
d)
Radiographic Examination
20.
Bagaimana tahapan yang benar pada saat welding inspection ?
a)
Sebelum proses > Setelah proses > Pada saat proses
b)
Pada saat proses > Sebelum proses > Setelah proses
c)
Sebelum proses > Pada saat proses > Setelah proses
d)
Setelah proses > Pada saat peoses
