מכלזיש -1-1 - (9)

Total questions: 8

Worksheet time: 9mins

Name
Class
Date
1.

באיזה מצב מתקבל שטף מירבי העובר דרך הכריכה

a)

כאשר מישור הכריכה יוצר זווית של 45 מעלות עם כיוון השדה המגנטי

b)

השטף בכריכה אינו תלוי בסיבוב הכריכה הוא כל הזמן קבוע

c)

כאשר הכריכה במצב אנכי (מישור הכריכה מקביל לכיוון השדה המגנטי)

d)

כאשר הכריכה במצב אופקי (מישור הכריכה מאונך לכיוון השדה המגנטי)

2.

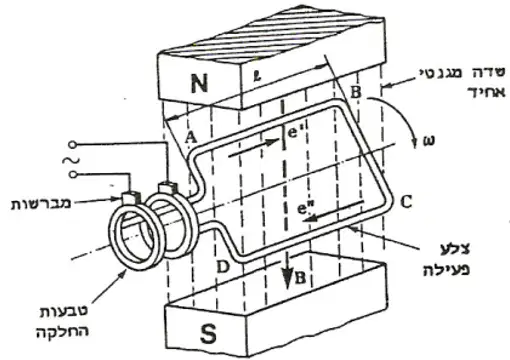

כאשר מסובבים את הכריכה במקום בו נמצא שדה מגנטי קבוע (ראה איור) מתקבל בין המברשות

a)

מתח ישר פועם

b)

לא מתקבל מתח כי השדה המגנטי קבוע

c)

מתח חילופין

d)

מתח ישר רציף

3.

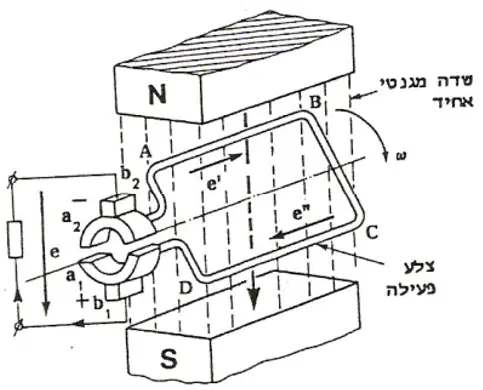

כאשר מסובבים את הכריכה במקום בו נמצא שדה מגנטי קבוע (ראה איור) מתקבל בין המברשות

a)

מתח ישר פועם

b)

לא מתקבל מתח כי השדה המגנטי קבוע

c)

מתח חילופין

d)

מתח ישר רציף

4.

כאשר מסובבים את הכריכה במקום בו נמצא שדה מגנטי קבוע (ראה איור) מתקבל מתח מכסימלי בין המברשות כאשר

a)

לא נוצר מתח כלל כי השדה המגנטי קבוע

b)

מישור הכריכה מקביל לשדה המגנטי (מצב אנכי)

c)

מישור הכריכה מאונך לשדה המגנטי (מצב אופקי)

d)

המתח הנוצר קבוע בכל מצב של הכריכה כי השדה המגנטי קבוע

5.

כאשר מסובבים את הכריכה במקום בו נמצא שדה מגנטי קבוע (ראה איור) מתקבל מתח השווה אפס בין המברשות כאשר

a)

תמיד המתח שווה אפס כי השדה המגנטי קבוע

b)

מישור הכריכה מקביל לשדה המגנטי (מצב אנכי)

c)

מישור הכריכה מאונך לשדה המגנטי (מצב אופקי)

d)

המתח הנוצר קבוע בכל מצב של הכריכה כי השדה המגנטי קבוע

6.

הפסדי הברזל בסטטור של המכונה לזרם ישר קטנים מאד

a)

נכון כי השדה המגנטי קבוע

b)

לא נכון כי השדה המגנטי משתנה

7.

מספר המוליכים בעוגן בהם מופיע כא"מ שווה ל

a)

מספר כריכות כולל של ליפוף העוגן

b)

מספר כללי של סלילים בליפוף העוגן כפול מספר כריכות בכל סליל כפול 2

c)

מספר חריצי הרוטור כפול מספר סלילים בכל חריץ כפול מספר כריכות בכל סליל

d)

מספר כללי של סלילים בליפוף העוגן

8.

המברשות של המכונה עשויות

a)

ברזל, בגלל מוליכות חשמלית גבוהה וחוזק מכני גבוה

b)

גרפיט, בגלל מוליכות חשמלית גבוהה וחוזק מכני גבוה

c)

גרפיט, בגלל מוליכות חשמלית גבוהה וחוזק מכני נמוך

d)

נחושת, בגלל מוליכות חשמלית גבוהה וחוזק מכני גבוה
