WorksheetsLUYỆN TẬP BÀI 8 - K10
Total questions: 10
Worksheet time: 5mins
Bản vẽ kĩ thuật trình bày các thông tin về:
Hình dạng, kích thước, đặc điểm của vật thể dưới dạng hình vẽ theo quy chuẩn quốc tế và các kí hiệu theo quy chuẩn quốc gia.
Hình dạng, kích thước, đặc điểm của vật thể dưới dạng hình vẽ và các kí hiệu theo một quy tắc thống nhất
Hình ảnh thực tế và cách thức hoạt động của một chi tiết máy.
Tất cả các đáp án trên.
Bản vẽ kĩ thuật không dùng hoặc ít dùng ở lĩnh vực nào?
Cơ khí
Xây dựng
Kiến trúc
Xã hội
Đâu là một ví dụ về bản vẽ kĩ thuật?
Phần số 1 trong hình là gì?
Tên gọi chi tiết hoặc tên bài tập
Vật liệu chế tạo
Họ tên người vẽ
Tên trường, lớp
Ứng dụng của nét lượn sóng là gì?
Đường bao thấy, cạnh thấy, khung vẽ
Đường kích thước và đường gióng
Đường gạch mặt cắt
Đường giới hạn một phần hình cắt
Câu nào sau đây KHÔNG đúng về tiêu chuẩn nét vẽ?
Chiều rộng nét vẽ d (được tính bằng milimét) phụ thuộc vào loại nét vẽ và kích thước của bản vẽ.
Chiều rộng d được chọn trong dãy sau: 0,18; 0,25; 0,35; 0,5; 0,7; 1; 1,4; 2 mm.
Bản vẽ quy định sử dụng nét đậm và nét mảnh với tỉ lệ 3:1.
Bản vẽ trên khổ giấy A4 thường sử dụng chiều rộng nét đậm d = 0,5 mm, chiều rộng nét mảnh d = 0,25 mm.
Đâu là tiêu chuẩn về khổ giấy đối với bản vẽ?
Giấy phải sáng, mịn, phù hợp với nhiều loại bút, màu, kích thước từ A0 đến A4 quy định theo TCVN
Giấy phải sáng, mịn, phù hợp với nhiều loại bút, màu, kích thước từ A1 đến A5 quy định theo TCVN
Bản vẽ được vẽ trên các khổ giấy từ A0 đến A4 quy định theo TCVN và phải được kẻ khung bản vẽ và khung tên.
Bản vẽ được vẽ trên các khổ giấy từ A1 đến A5 quy định theo TCVN và phải được kẻ khung bản vẽ và khung tên.

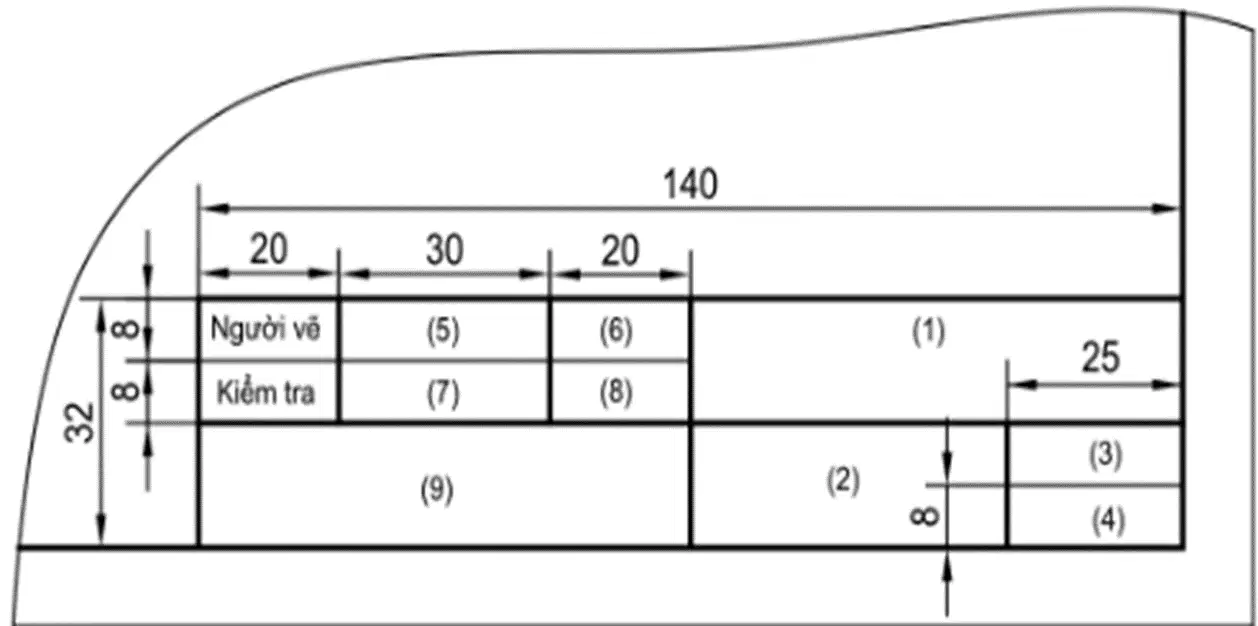

Phần số 1 là gì?
Cạnh giấy
Khung bản vẽ
Khung tiêu chuẩn
Khung tên
Khổ giấy A4 có kích thước là?
210 x 297
279 x 210
297 x 210
210 x 279
Từ khổ giấy A2 làm ra được bao nhiêu khổ giấy A4
2
3
4
6
