WorksheetsTest 10-11-2023 elm03
Total questions: 21
Worksheet time: 31mins
Którego symbolu należy użyć, pisząc program dla sterownika PLC, jeżeli należy odwołać się do 8-bitowej komórki pamięci wewnętrznej typu M?
M0.0
MB0
MV0
MD0
Rysunek przedstawia schemat
układu przetwarzającego napięcie zmienne na napięcie stałe.
mostka pomiarowego służącego do pomiaru napięcia przemiennego.
mostka pomiarowego do współpracy z indukcyjnym czujnikiem zbliżeniowym.
mostka pomiarowego do współpracy z pojemnościowym czujnikiem przesunięcia.

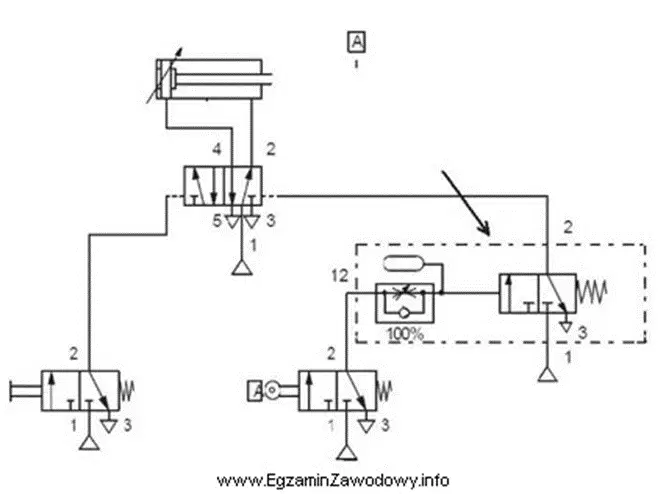

W układzie pneumatycznym, którego schemat przedstawiono na rysunku, wskazany strzałką podzespół (otoczony linią przerywaną) ma za zadanie
zapewnić powolne cofanie się tłoczyska.
umożliwić pozostanie tłoczyska w pozycji niewysuniętej przez określony czas.
zapewnić powolne wysuwanie się tłoczyska.
umożliwić pozostanie tłoczyska w pozycji wysuniętej przez określony czas.
W którym silniku uzwojenie stojana jest połączone równolegle z uzwojeniem wirnika?
Asynchronicznym.
Obcowzbudnym.
Synchronicznym.
Bocznikowym.
Na rysunku przedstawiono diagram działania jednego z bloków funkcyjnych sterownika PLC. Jest to blok
zegara czasowego TON.
zegara czasowego TOF.
licznika impulsów zliczającego w dół.
licznika impulsów zliczającego w górę.
Który z zaworów należy uwzględnić w układzie sterowania pneumatycznego, aby umożliwić zwiększenie prędkości wsuwu tłoczyska siłownika?
Podwójnego sygnału.
Szybkiego spustu.
Przełącznika obiegu.
Zwrotny, sterowany.
Za pomocą którego z symboli należy przedstawić na schemacie przekładnię zębatą kątową?
A
B
C
D
Do sterownika wgrano program przedstawiony na rysunku. Na których wejściach muszą być ustawione sygnały logiczne "1″, aby na wyjściu Q0.1 pojawił się sygnał logiczny "1″?
I0.1 lub I0.0
I0.2 lub I0.3
I0.1 i l0.0
I0.2 i I0.3
Co należy wpisać w miejscu oznaczonym pytajnikami (??.?), aby przedstawiony poniżej program zapamiętywał stan wysoki na wyjściu Q0.0, po podaniu sygnału logicznego "1″ na wejścia 10.0 i 10.1?
Q0.1
Q0.0
I0.0
I0.2
Silnik pneumatyczny wysokoobrotowy o konstrukcji turbinowej powinien być smarowany olejem
mineralnym, w sposób
okresowy, smarownicą co dwa tygodnie.
okresowy, smarownicą przed uruchomieniem silnika.
ciągły, naolejonym powietrzem z instalacji zasilającej.
ciągły, podawanym pompą olejową o stałej wydajności
Interfejs sieciowy, symbolicznie przedstawionego na rysunku komputera, z zainstalowanym
oprogramowaniem do programowania sterowników PLC, posiada przypisany adres IP 192.168.100.2 oraz
maskę podsieci 255.255.255.0. Który z podanych adresów IP należy nadać sterownikowi aby mógł
komunikować się z komputerem?
192.168.99.2
192.168.100.1
255.255.255.224
255.255.255.1
Które czynności regulacyjne w napędzie mechatronicznym zbudowanym w oparciu o przemiennik
częstotliwości i silnik indukcyjny należy wykonać, aby zwiększyć prędkość wirowania silnika, nie
zmieniając przy tym wartości poślizgu?
Zwiększyć wartość napięcia zasilającego.
Zmniejszyć częstotliwość napięcia zasilającego.
Zwiększyć proporcjonalnie wartość i częstotliwość napięcia zasilającego.
Zmniejszyć proporcjonalnie wartość i częstotliwość napięcia zasilającego.
Zmianę kierunku obrotów wirnika silnika indukcyjnego trójfazowego można uzyskać przez
szeregowe włączenie dodatkowego rezystora do jednego z uzwojeń.
zmianę częstotliwości napięcia zasilającego.
zmianę liczby par biegunów magnetycznych.
zmianę kolejności faz sieci zasilającej silnik.
Co to jest przemiennik częstotliwości?
Urządzenie służące do przetwarzania sygnału analogowego na sygnał cyfrowy.
Urządzenie służące do przetwarzania sygnału cyfrowego na sygnał analogowy.
Urządzenie służące do zmiany częstotliwości napięcia zasilającego silnik.
Urządzenie służące do zmiany częstotliwości sygnału zegarowego.
Jakie są podstawowe elementy układu pneumatycznego?
Kompresor, zbiornik, zawór, siłownik.
Kompresor, zbiornik, przewód, siłownik.
Kompresor, zbiornik, zawór, przewód.
Zbiornik, zawór, siłownik, przewód.
W instalacji pneumatycznej oziębianie powietrza za pomocą agregatu chłodniczego do ciśnieniowego punktu rosy +2°C ma na celu
obniżenie ciśnienia powietrza
osuszenie powietrza
nasycenie powietrza parą wodną
podwyższenie ciśnienia powietrza

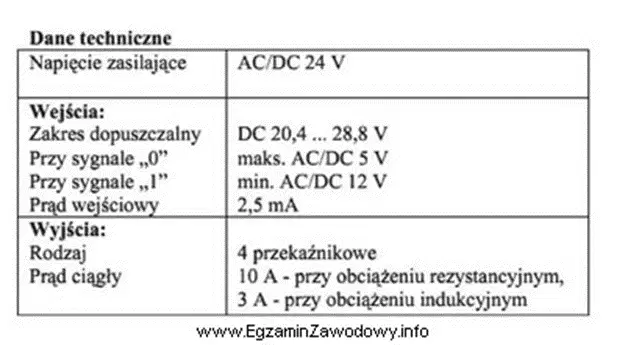

W tabeli podano dane techniczne sterownika PLC. Jakim maksymalnym prądem można obciążyć sterownik, dołączając do jego wyjścia silnik?
2,5A
7A
10A
3A
Ruch tłoczyska jest spowolniony w fazie
wysuwania z dławieniem na wylocie
wsuwania z dławieniem na wylocie.
wsuwania z dławieniem na wlocie
wysuwania z dławieniem na wlocie
W obwodzie, którego schemat pokazano na rysunku, wartość napięcia pomiędzy punktami A i B wynosi
17V
5V
13V
27V
Załóż, że masz do czynienia z poniższym fragmentem kodu programu sterownika PLC:
LD A
AND B
OUT Y0
Jeżeli A lub B są prawdziwe, wyjście Y0 jest ustawione na "1".
Jeżeli A i B są prawdziwe, wyjście Y0 jest ustawione na "1".
Jeżeli A i B są fałszywe, wyjście Y0 jest ustawione na "0".
Jeżeli A lub B są fałszywe, wyjście Y0 jest ustawione na "0".
Jakie są podstawowe elementy układu elektrycznego?
Przewód, kondensator, dioda, tranzystor.
Przewód, kondensator, opornik, tranzystor.
Przewód, kondensator, dioda, transformator.
Przewód, kondensator, opornik, transformator.
