Pracownia elektryczna kl2TA jednostki, mnożniki, mierniki

Total questions: 25

Worksheet time: 14mins

Name
Class
Date
1.

Przedrostek n - nano ma wartość:

a)

10-3

b)

10-9

c)

10-6

d)

10-12

2.

Przedrostek μ - mikro ma wartość:

a)

10-3

b)

10-9

c)

10-6

d)

10-12

3.

Przedrostek m - mili ma wartość:

a)

10-3

b)

10-9

c)

10-6

d)

10-12

4.

Przedrostek p - piko ma wartość:

a)

10-3

b)

10-9

c)

10-6

d)

10-12

5.

Przedrostek k - kilo ma wartość:

a)

10-3

b)

109

c)

106

d)

103

6.

Do pomiaru natężenia prądu elektrycznego stosuje się:

a)

omomierz

b)

elektroskop

c)

woltomierz

d)

amperomierz

7.

Amperomierz w obwód prądu elektrycznego włącza się:

a)

prostopadle

b)

równolegle

c)

szeregowo

d)

miarowo

8.

Jednostką oporu elektrycznego jest

a)

dżul

b)

om

c)

wat

d)

wolt

9.

W którym punkcie poprawnie przypisano wielkościom fizycznym ich jednostki?

a)

pojemność – V, napięcie elektryczne – V, natężenie prądu – F, moc – W

b)

pojemność – F, napięcie elektryczne – V, natężenie prądu – A, moc – W

c)

pojemność – W, napięcie elektryczne – A, natężenie prądu – F, moc – W

d)

pojemność – A, napięcie elektryczne – W, natężenie prądu – F, moc – W

10.

W którym z obwodów przedstawionych na schematach opór elektryczny R jest największy? Zaznacz odpowiedni schemat.

a)

A

b)

B

c)

C

d)

D

11.

Opór elektryczny opornika przedstawionego na schemacie jest równy:

a)

12Ω

b)

0,5Ω

c)

3Ω

d)

8Ω

12.

30 mA to wartość równoważna z

a)

3A

b)

0,3 A

c)

0,03 A

d)

0,003 A

13.

Hz jest jednostką:

a)

mocy

b)

energii

c)

częstotliwości

d)

natężenia prądu

14.

Zależność pomiędzy napięciem U a natężeniem prądu I przedstawia właściwie wzór:

a)
b)
c)
d)
15.

Za pomocą woltomierza zmierzysz

a)

napięcie elektryczne.

b)

natężenie prądu.

c)

opór elektryczny.

d)

pracę prądu.

16.

Na schemacie ponumerowano mierniki elektryczne.

Każdemu numerowi przyporządkuj odpowiedni miernik, amperomierz lub woltomierz. Wybierz właściwy zestaw odpowiedzi.

a)

1 - amperomierz, 2 - woltomierz, 3 - woltomierz

b)

1 - amperomierz, 2 - woltomierz, 3 - amperomierz

c)

1 - woltomierz, 2 - amperomierz, 3 - woltomierz

d)

1 - woltomierz, 2 - woltomierz, 3 - amperomierz

17.

Co określa opór elektryczny?

a)

Zdolność prądu do "przeciwstawiania się"

b)

Zdolność ciała do "przeciwstawiania się" przepływowi prądu

c)

Nic nie określa

18.

Jaką wartość wskazuje multimetr ?:

a)

11V

b)

20V

c)

16V

d)

80V

19.

Symbol na rysunku obok informuje że

a)

maksymalne wychylenie wskazówki miernika to 120O

b)

miernik podczas normalnej pracy powinien znajdować się pod kątem 60O do podłoża

c)

maksymalne wychylenie wskazówki miernika to 60O

d)

miernik może pracować do temp. 60oC

20.

Ile wynosi maksymalny błąd bezwzględny pomiaru, jeżeli klasa dokładności woltomierza wynosi 0,5, na zakresie pomiarowym 300V miernik wskazał 150V:

a)

0,1%

b)

0,5%

c)

1,5%

d)

1%

21.

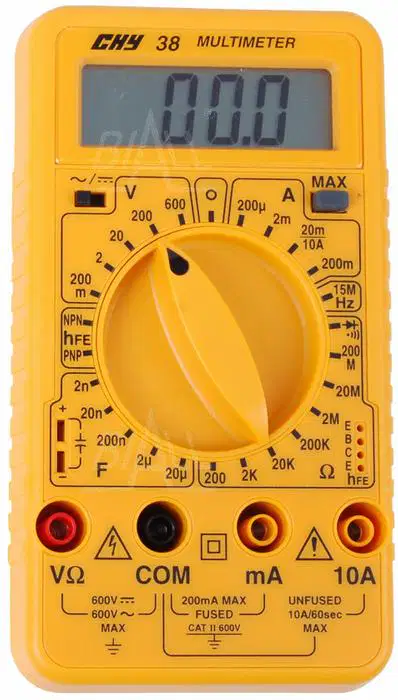

Aby prawidłowo zmierzyć wielkość ustawioną na zakresie należy:

a)

wpiąć przewód (+) czerwony do gniazda V, przewód (-) do gniazda COM

b)

wpiąć przewód (+) czerwony do gniazda COM, przewód (-) do gniazda V

c)

wpiąć przewód (+) czerwony do gniazda mA, przewód (-) do gniazda COM

d)

wpiąć przewód (+) czerwony do gniazda 10A, przewód (-) do gniazda COM

22.

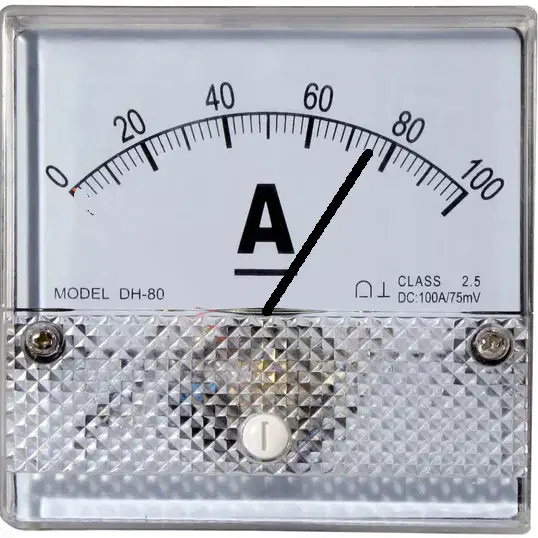

Jaką wartość wskazuje amperomierz jeżeli jest nastawiony na zakres 1A

a)

0,73A

b)

73mA

c)

760 mA

d)

0,076A

23.

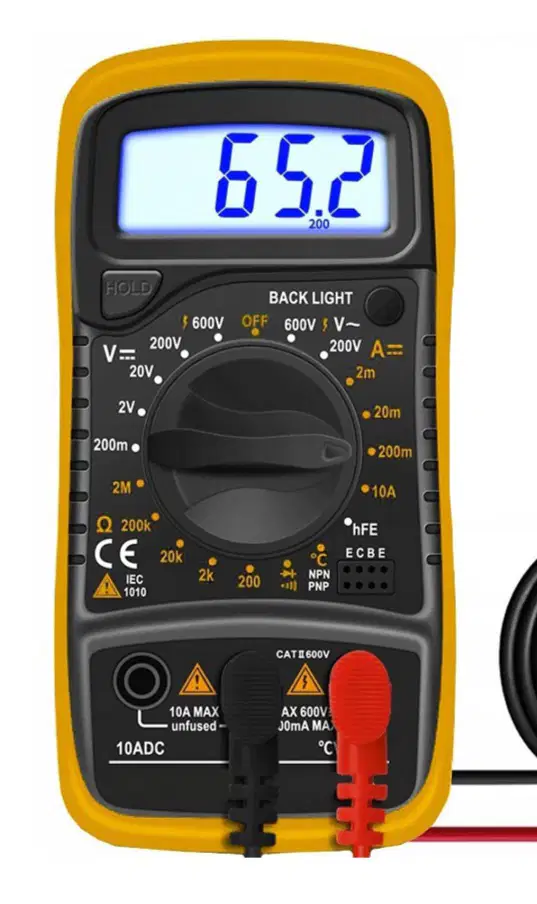

Jaką wartość wskazuje multimetr:

a)

65,2 V

b)

65,2 kΩ

c)

65,2 mA

d)

65,2 A

24.

Należy zmierzyć napięcie 12,3 V multimetrem analogowym, na jakim zakresie pomiarowym wykonamy najdokładniejszy pomiar?

a)

10V

b)

60V

c)

100V

d)

20V

25.

Należy zmierzyć napięcie 45mA multimetrem analogowym, na jakim zakresie pomiarowym wykonamy najdokładniejszy pomiar?

a)

10A

b)

200mA

c)

20mA

d)

20A
