WorksheetsTransformadores
Total questions: 20
Worksheet time: 22mins
Name
Class
Date
1.

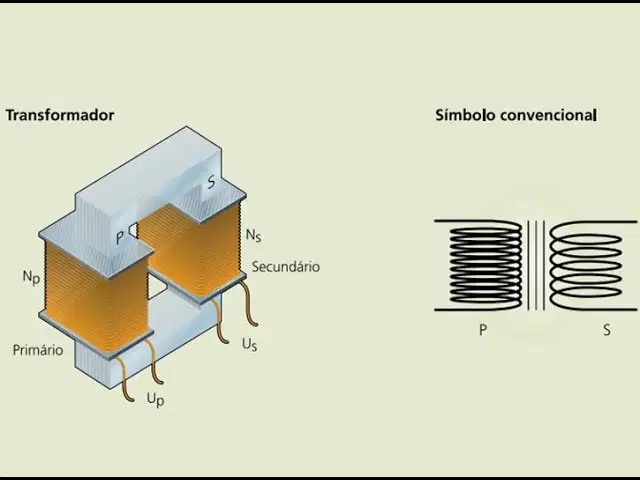

1 - Marque a afirmativa incorreta sobre o transformador a seguir: Considere um transformador de 100/300 V, com 300 espiras no enrolamento primário.
a)
A tensão no primário e de 100V
b)
A tensão de saída e de 300V
c)
A relação de transformação desse transformador é 3.
d)
O número de espiras na bobina secundária é 300 espiras.
e)
O número de espiras na bobina de alimentação desse transformador é 300 espiras.
2.
2 - Identifique a única afirmativa CORRETA.
O Transformador é:
a)
Um aparelho que permite reduzir ou ampliar os valores de tensão ou corrente em um circuito de CA.
b)
Um dispositivo que permite elevar ou abaixar os valores de corrente ou tensão em um circuito de CA.
c)
Uma máquina que permite elevar ou abaixar os valores de tensão ou corrente em um circuito de CA.
d)
Um dispositivo que permite elevar ou abaixar os valores de tensão ou corrente em um circuito de CC.
e)
Um elemento que permite somente ampliar os valores de tensão em um circuito de CA.
3.
3 - Em um transformador, o lado primário possui uma tensão de 220 volts e uma corrente de 6 Amperes, enquanto que o lado secundário possui uma corrente de 32 Amperes. Pede-se: O valor da tensão no lado secundário deste transformador.
a)
V2 = 31,25
b)
V1 = 41,25
c)
V2 = 41,25
d)
V1 = 412,5
4.
4 - Um transformador possui no seu lado secundário 450 espiras e uma corrente de 55 Amperes. Qual será a corrente no lado primário se este transformador possuir 4.500 espiras neste mesmo lado?
a)
A corrente no lado primário será, 55 A;
b)
A corrente no lado primário será, 5,50 A;
c)
A corrente no lado secundário será, 550 A;
d)
A corrente no lado primário será, 550 A;
5.
5 – Identifique a única afirmativa INCORRETA.
a)
A Potência absorvida no secundário é denominada de Potência do secundário OS
b)
A Potência do secundário é produto da tensão e corrente no secundário.
c)
Em um transformador com mais de um secundário, a potência do primário é a soma das potências em todos os secundários.
d)
A potência do primário depende da tensão aplicada e da corrente absorvida da rede:
e)
Não se consegue um transformador ideal por existirem perdas por aquecimento do núcleo.
6.

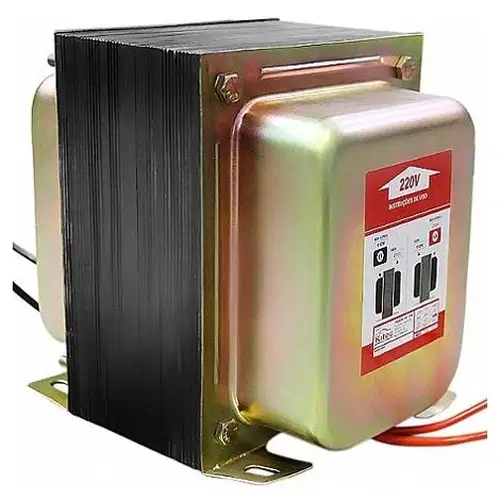

6 - Projetando-se um trafo ideal monofásico para funcionar em 220V/15V, 60Hz, com 40 espiras no secundário. Qual o número de espiras da bobina do primário?
a)
O número de espiras da bobina do primário é de 586,66 espiras.
b)
O número de espiras da bobina do primário é de 5866,6 espiras
c)
O número de espiras da bobina do secundário é de 586,66 espiras
d)
O número de espiras da bobina do primário é de 58,666 espiras
7.
7 - Observem as afirmativas a seguir, e marque corretamente a opção de resposta:
I - Podemos definir que a tensão de linha é aquela tensão medida em uma fase com relação a tensão de outra fase, ou seja, a tensão de linha é diferença de potencial entre duas fases. Desta forma a tensão de linha também é conhecida como tensão fase-fase.
II - A tensão de fase é aquela tensão medida de uma fase em relação ao neutro, ou seja, a tensão de fase é diferença de potencial entre fase e neutro.
III - Sabe-se que os enrolamentos do transformador trifásico nada mais é que uma associação de três enrolamentos monofásicos.
IV - É importante destacar que sempre que um circuito trifásico fechado em ESTRELA, terá o ponto de neutro.
a)
Somente as afirmativas I e II estão corretas;
b)
Somente as afirmativas III e IV estão corretas;
c)
Somente as afirmativas V e I estão corretas;
d)
Não há afirmativas corretas;
e)
Não há afirmativas incorretas;
8.
8 - O transformador é um dispositivo capaz de transformar um nível de tensão c.a. em outro nível de tensão C.A. através da ação de um campo magnético.
a)
Verdadeiro;
b)
Falso:
9.
9 - Observem as afirmativas a seguir, e marque corretamente a opção de resposta: I - Os circuitos com fechamento em triângulo não possuíram NEUTRO e sua tensão de fase e tensão de linha possuem o mesmo valor. II - Uma carga trifásica fechada em estrela alimentada por uma rede de linha de 440v. Pode-se afirmar que é a tensão de fase que está chegando nas bobinas, é de 380v. III - O sistema trifásico é a forma mais comum da geração, transmissão e distribuição de energia elétrica em corrente alternada. Este sistema incorpora o uso de três ondas senoidais balanceadas, defasadas em 120 graus entre si, de forma a equilibrar o sistema, tornando-a muito mais eficiente ao se comparar com três sistemas isolados. IV - O surgimento do ponto neutro em um transformador trifásico sempre se dará quando o mesmo estiver com as suas bobinas ligadas em triangulo.
a)
Somente as afirmativas III e IV estão corretas;
b)
Somente a afirmativa I não está correta;
c)
Somente a afirmativa IV não está correta;
d)
Somente as afirmativas I e III estão corretas;
e)
Somente a afirmativa III está correta;
10.
10 - Os transformadores convencionais se fazem necessário há conexão elétrica entre os enrolamentos.
a)
Verdadeiro;
b)
Falso:
11.

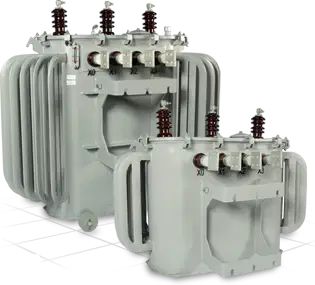

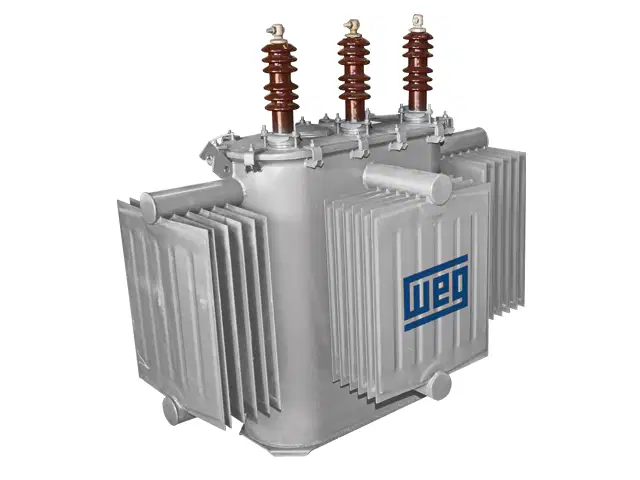

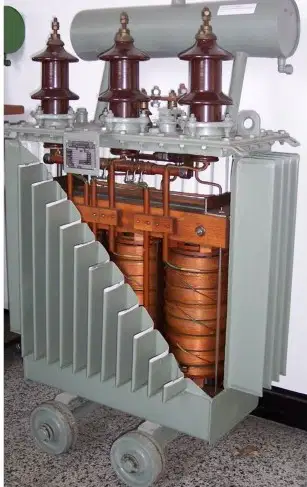

11 - A respeito De refrigeração dos transformadores trifásico a óleo, marque a resposta dentre as opções de V ou F apresentadas.
( ) No resfriamento do transformador de aletas e tubulações, o resfriamento a óleo é possível graças ao processo de convecção.
( ) O óleo mineral é o mais usado, por satisfazer aos casos normais de instalação, a pesar de não ter o preço tão reduzido.
( ) O óleo do transformador deve ser verificado a cada três anos, pelo menos.
( ) O óleo do transformador só pode ser inspecionado por pessoal especializado.
( ) Além de ser um depósito de óleo e de dissipador de calor, são funções básicas do tanque do transformador,
a)
V-V-V-V-V;
b)
F-F-F-F-F;
c)
F-V-F-V-F;
d)
V-F-F-F-V;
e)
V-F-V-V-V;
12.
12 - A bobina do transformador na qual se aplica a tensão CA, ou seja, é ligada a rede de tensão é denominada de primário do transformador.
a)
Verdadeiro;
b)
Falso:
13.
13 - É falso afirmar que o excesso de calor, o isolamento dos enrolamentos e também o isolamento entre as bobinas:
a)
Aumentar a vida útil do transformador.
b)
Tendem a deteriorar-se,
c)
Provocar curto-circuito
d)
Tendem a deteriorar os condutores,
e)
Queima do transformador.
14.
14 - Caso aumenta-se a tensão aplicada ao primário, a tensão induzida no secundário nunca aumenta na mesma proporção.
a)
Verdadeiro;
b)
Falso:
15.
15 - Identifique a única afirmativa INCORRETA.
a)
Com a inclusão do núcleo de ferro silício o aproveitamento do fluxo magnético gerado no primário é maior.
b)
Utiliza-se ferro silicioso laminado, para a construção do núcleo para diminuir o aquecimento.
c)
Nem sempre as bobinas primária e secundária são eletricamente isoladas entre si.
d)
As correntes parasitas que surgem no transformador são responsáveis pelo aquecimento do núcleo.
e)
Não se utiliza ferro maciço, para a construção do núcleo por não diminuir o aquecimento.
16.
16 - A imantação é o processo que algumas substâncias podem adquirir propriedades magnéticas como as de um imã.
a)
Verdadeiro;
b)
Falso:
17.
17 - Identifique a única afirmativa INCORRETA.
a)
É denominada de tensão induzida, a tensão que surge na bobina secundário do transformador.
b)
A bobina primária do transformador é a qual se aplica a tensão CC.
c)
A tensão induzida surge na bobina secundária do transformador.
d)
As bobinas primária e secundária são eletricamente isoladas entre si.
e)
A tensão CA é aplicada na bobina primário do transformador.
18.

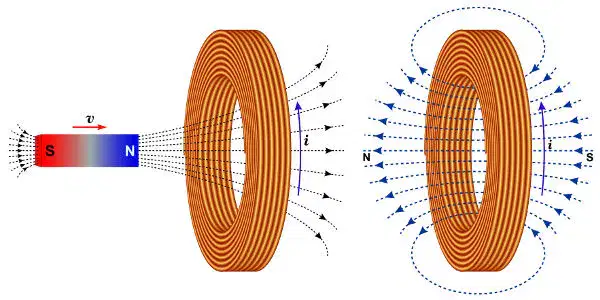

18 - Sobre as linhas do campo magnético, é correto afirmar que dentro do imã:
a)
Elas saem do polo norte magnético e entram no polo sul magnético.
b)
Elas saem do polo sul magnético e entram no polo norte magnético.
c)
Nas extremidades do imã é o local aonde se concentra a menor quantidade de linhas de força magnética.
d)
As linhas de forças magnéticas de um imã circulam o mesmo.
e)
Elas saem do polo norte magnético e entram no polo norte magnético.
19.
19 - O aquecimento do núcleo ferromagnético causados por correntes parasitas e histerese não causam perdas no transformador, somente aquecimento.
a)
Verdadeiro;
b)
Falso:
20.
20 - Em relação ao funcionamento dos transformadores, identifique as afirmações abaixo como verdadeira ou falsa: ( ) Os transformadores são capazes de operar tanto com corrente elétrica continua quanto com corrente elétrica alternada. ( ) Se o número de voltas do enrolamento secundário de um transformador é maior que o número de voltas do enrolamento primário, então a tensão de saída desse transformador será obrigatoriamente maior que a tensão de entrada. ( ) Apesar das transformações sofridas pela tensão e corrente elétricas, a potência elétrica permanece constante em transformadores ideais. ( ) Os transformadores operam de acordo com um fenômeno chamado indução eletrostática, descoberto por Faraday.
a)
F, V, V, F
b)
F, F, V, F
c)
V, V, V, F
d)
F, V, F, F
e)
F, V, V, V
