WorksheetsSimbología. Fontanería y saneamiento
Total questions: 20
Worksheet time: 15mins
¿A qué grifo corresponde este símbolo?
¿A qué grifo corresponde la siguiente descripción? "Se utiliza para verificar el flujo de agua o realizar pruebas en la instalación, generalmente en situaciones de mantenimiento o control"
¿A qué imagen corresponde la siguiente descripción? "Dispositivo que se utiliza para mover líquidos y aumentar la presión del agua en un sistema de fontanería."
¿A qué símbolo corresponde la siguiente descripción? "Dispositivo que se utiliza para mover líquidos y aumentar la presión del agua en un sistema de fontanería."
¿A qué símbolo corresponde la siguiente descripción? "Mantiene constante la presión del agua en un sistema ajustando automáticamente el flujo."
¿A qué símbolo corresponde la siguiente descripción? "Dispositivo que controla automáticamente la presión de un sistema, activando o desactivando equipos según la presión alcanzada"
¿A qué símbolo corresponde la siguiente descripción? "Instrumento utilizado para medir la presión del agua en una tubería o sistema. Se instala en puntos estratégicos para monitorear y ajustar la presión"
¿Qué representa el siguiente símbolo?
Codo con vuelta hacia abajo
Codo con vuelta hacia arriba
Té con salida hacia arriba
Té con salida hacia abajo
¿Qué representa el siguiente símbolo?
Bote sifónico
Colector
Contador divisionario
Multigrifo
¿Qué representa el siguiente símbolo?
Regula y limita la presión del agua en una tubería o sistema.
Grifo hidromezclador manual:
Evita que el agua fluya en la dirección opuesta, previniendo el retorno no deseado.
Té con salida hacia abajo
¿Qué representa el siguiente símbolo?
Válvula pilotada
Válvula reguladora de caudal
Válvula de dos vías motorizada
Válvula antirretorno
¿Qué representa el siguiente símbolo?
Codo con vuelta hacia abajo
Codo con vuelta hacia arriba
Té con salida hacia arriba
Té con salida hacia abajo
¿Qué tipo de tubería representa el siguiente símbolo?
Tubería de ida o impulsión ACS
Tubería de ida o impulsión AF
Tubería de retorno o de recirculación de ACS
Tubería de ida o impulsión agua residual

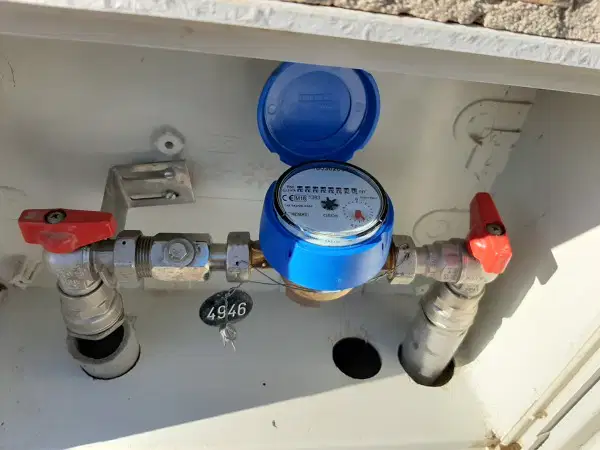

¿A qué nombre corresponde la siguiente imagen?
Contador divisionario
Contador general
Manómetro
Presostato
¿A qué símbolo corresponde la siguiente imagen?
Contador general
¿Qué función tiene la siguiente llave?
Llave de cierre rápido que utiliza una bola perforada para regular el flujo de agua. Puede cerrarse o abrirse rápidamente
Una llave que, además de controlar el flujo de agua, tiene un desagüe incorporado.
Una llave que controla el flujo de agua mediante una compuerta. Se utiliza para abrir o cerrar completamente el paso del agua en una tubería
Una llave controlada por un piloto que puede abrir o cerrar el paso de fluido según las condiciones del sistema

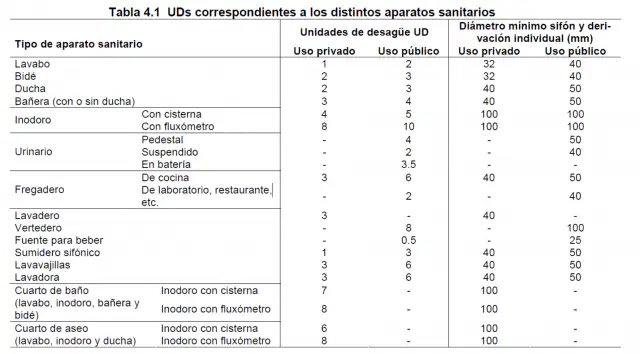

¿Cuántas UD se contabilizan en una cocina con fregadero, lavavajillas y lavadora según la Tabla 4.1 del DB-HS 5?
6
8
9
11
¿Qué diámetro único utilizarías para las derivaciones de una "red de pequeña evacuación", de uso público, que sólo dispone de ducha y lavabo según la Tabla 4.1 del DB-HS 5?
32 mm
40 mm
36 mm
50 mm
¿Qué elemento se representa mediante este símbolo?
Filtro
Flexor
Grifo de desagüe
Válvula antirretorno
¿Qué función cumple el siguiente elemento?
Eliminar el aire acumulado en las tuberías, evitando problemas de aireación en el sistema y mejorando la eficiencia del mismo
Eliminar partículas sólidas, sedimentos u otras impurezas del agua, mejorando así su calidad
Permitir la expansión térmica de las tuberías y evitar daños debido a cambios de temperatura
Almacenar agua para garantizar un suministro constante y uniforme en el sistema
