WorksheetsKUIS EVALUASI 3 TEKNOLOGI DIGITAL
Total questions: 20
Worksheet time: 10mins

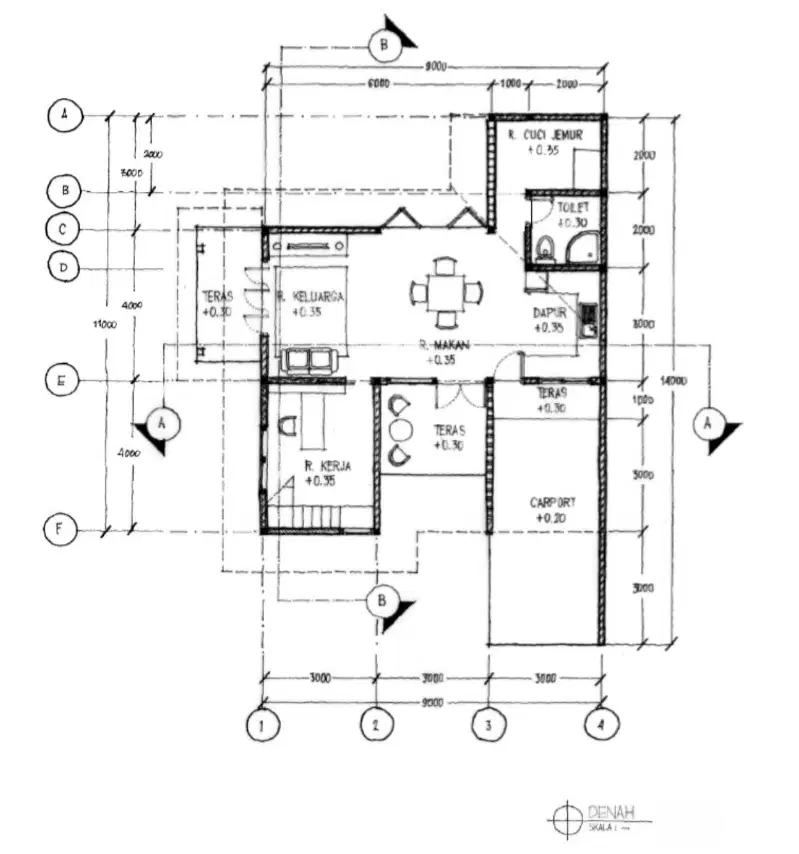

Denah merupakan gambar kerja yang menunjukkan...?
Potongan horizontal bangunan pada level 1 meter dari permukaan tanah
Potongan vertikal bangunan pada level 1 meter dari permukaan tanah
Potongan horizontal bangunan pada level 0.5 meter dari permukaan tanah
Potongan vertikal bangunan pada level 0.5 meter dari permukaan tanah
Berikut merupakan elemen gambar yang harus digambarkan pada denah, kecuali...?
Peil/elevasi lantai tiap ruangan
Pola Lantai
Bayangan yang menunjukkan ketinggian dan kedalaman
Dimensi secara horizontal dan vertikal
Tampak merupakan gambar kerja yang menunjukkan...?
Potongan horizontal yang memuat tata letak bangunan dan hubungannya terhadap site
Proyeksi orthogonal yang memuat kulit bangunan/site dengan menjelaskan citra bangunan/site
Proyeksi orthogonal dari atas bangunan yang menunjukkan hubungan bangunan dan site dengan lingkungan sekitarnya
Potongan vertikal bangunan yang memuat hubungan ruang dan sistem struktur bangunan
Berikut merupakan perbedaan dari Tampak Bangunan dengan Tampak Site adalah...?
Menunjukkan notasi material pelingkup bangunan
Lingkup penggambaran tampak berfokus pada tampilan/citra bangunan
Dilengkapi bayangan yang menunjukkan ketinggian dan kedalaman bangunan
Skala tis dan proporsional terhadap bidang gambar yang tersedia
Gambar penampang dari irisan vertikal bangunan yang menjelaskan kondisi ruang, dimensi, skala, struktur, konstruksi, ketinggian bangunan, serta kedudukannya dengan kelompok bangunan tetangga (sekitar). Definisi tersebut merupakan definisi dari gambar kerja...?
Denah
Tampak
Potongan
Siteplan
Berikut adalah hal-hal yang perlu diperhatikan dalam membuat potongan, KECUALI...?
Skala gambar
Notasi
Dimensi
Utilitas
Berikut ini merupakan jenis-jenis potongan, kecuali...?
Potongan tapak, Potongan site, Potongan bangunan, Potongan prinsip
Potongan tapak, Potongan sirkulasi, Potongan bangunan, Potongan prinsip
Potongan situasi, Potongan sirkulasi, Potongan lantai, Potongan furniture
Potongan situasi, Potongan site, Potongan lantai, Potongan furniture
Detail Arsitektural adalah...?
Penggambaran diagramatik atau representasi visual yang menunjukkan tata letak dan hubungan antar ruang di dalam suatu bangunan atau ruang
Penggambaran atau penjelasan rinci tentang elemen-elemen arsitektur dalam suatu desain bangunan
Penggambaran teknis atau representasi grafis yang menggambarkan bagaimana suatu bangunan terlihat ketika dipotong secara vertikal
Penggambaran yang menunjukkan tata letak keseluruhan dari suatu properti atau proyek konstruksi, termasuk bangunan, ruang terbuka, infrastruktur, dan elemen-elemen lainnya
Gambar peletakan bukaan (pintu-jendela) pada bangunan terletak pada gambar...?
Denah
Situasi
Tampak
Detail arsitektur

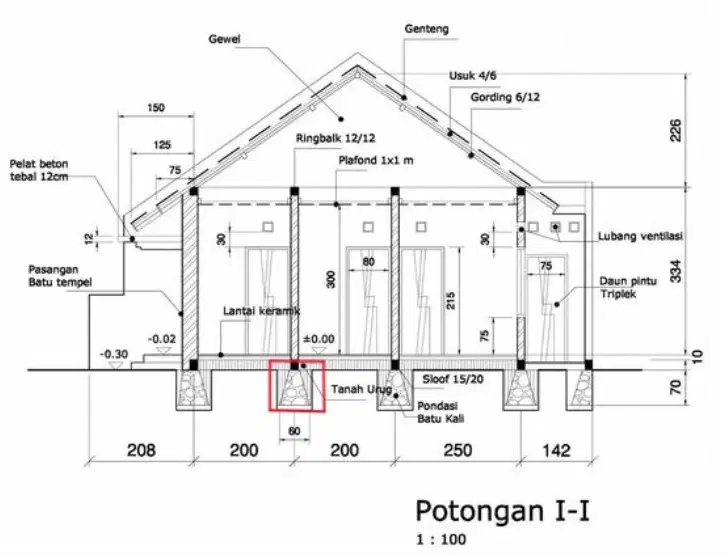

Dari gambar di bawah ini yang ditunjuk oleh kotak merah adalah notasi...?
Batu kali
Batu bata
Kayu
Trasram
Berikut yang merupakan extension save autocad adalah...?
.dwg
.dmg
.xls
.psd
Sistem gambar secara visual yang membantu memisahkan elemen satu dengan elemen lain di identifikasi dengan jenis garis disebut...?
Styles
Toolbar
Properties
Layer
Command membuat dinding dapat dibuat dengan command di bawah ini, kecuali...?
Rectangle-offset
Dynamic block solid wall
Ctrl+P
Multiline
Command pada AutoCad yang digunakan untuk menambahkan arsiran pada gambar adalah...?
G(Group)
H(Hatch)
T(Text)
Un(Units)
Command pada AutoCad yang digunakan untuk membuat garis menerus tak putus dari basepoint dimana garis itu dibuat adalah...?
Line
Rectangle
Array
Ray
Berikut merupakan aspek yang perlu diperhatikan dalam membuat gambar kerja denah di AutoCAD, kecuali...?
Memperhatikan orientasi gambar berdasarkan arah mata angin
Memberikan gambar skala manusia sebagai acuan proporsi
Memberikan hatch notasi material dinding
Memberikan notasi bukaan pintu dan jendela
Berikut merupakan langkah-langkah yang tepat dalam membuat gambar tampak di AutoCAD, kecuali...?
Menambahkan notasi material/hatch pada gambar bangunan
Membuat garis horizontal yang menunjukkan ketinggian permukaan tanah
Membuat garis potong dan notasinya secara horizontal dan vertikal
Membuat garis proyektif vertikal dari gambar denah
Tujuan utama dari membuat gambar potongan di AutoCAD adalah...?
Menunjukkan detail bangunan dari berbagai angle
Menunjukkan gambaran bangunan secara tiga dimensional
Menunjukkan ruang, fitur, dan sistem struktur bangunan dengan memotong bangunan secara vertikal
Menunjukkan proyeksi ortogonal dari suatu sisi bangunan

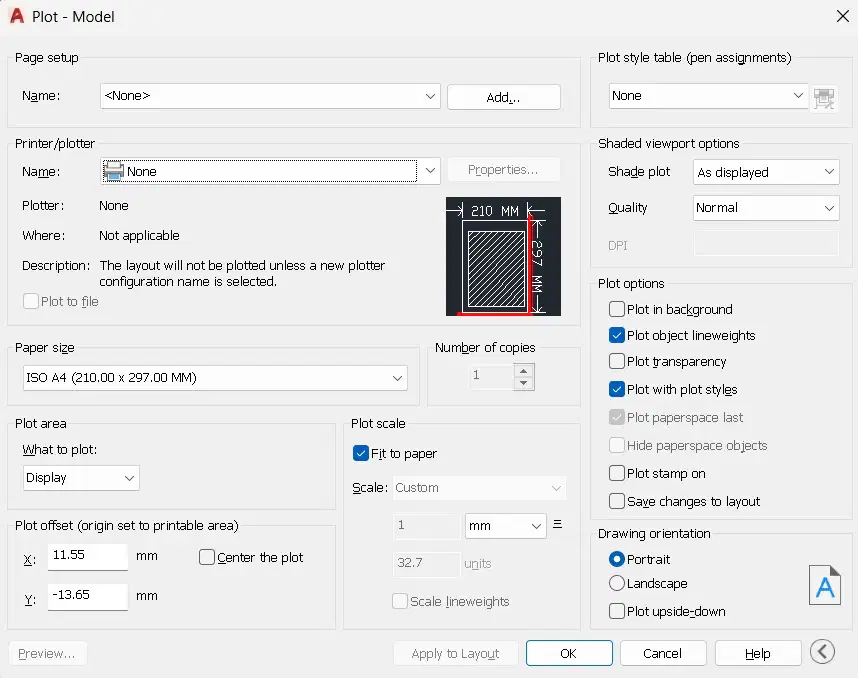

Pada saat membuat plot gambar dari area tertentu pada workspace AutoCAD, menu plot area yang harus dipilih pada saat tahapan plotting adalah...?
Window
Display
Extents
Limits
Berikut merupakan tahapan dari proses scaling objek pada AutoCAD.
1) Memasukkan scale factor
2) Memilih salah satu titik dari objek yang akan di scale
3) Menjalankan command SC
4) Menarik titik objek ke arah yang diinginkan
Manakah yang merupakan urutan langkah yang tepat...?
3-1-4-2
3-2-4-1
2-3-4-1
2-3-1-4
