Oscilaciones Electromagnéticas

Total questions: 24

Worksheet time: 14mins

Name
Class
Date
1.

El circuito representado está formado por..

a)

un inductor(bobina) y un capacitor

b)

un inductor, un capacitor y una resistencia

c)

una fuente de corriente alterna, un inductor y un capacitor

d)

una lámpara y un inductor

2.

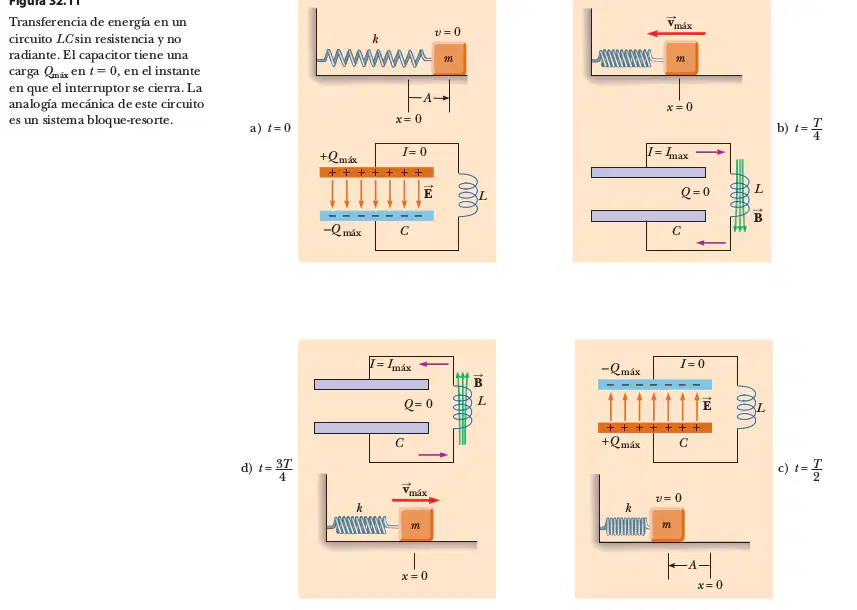

Las oscilaciones en un circuito LC son análogas a..

a)

las oscilaciones mecánicas amortiguadas

b)

las oscilaciones mecánicas forzadas

c)

las oscilaciones mecánicas amortiguadas y forzadas

d)

las oscilaciones de un Movimiento Armónico Simple

3.

El período en un circuito LC depende de... (selecciona todas las opciones correctas)

a)

la resistencia

b)

la inductancia

c)

la capacitancia

d)

la frecuencia

4.

Selecciona las afirmaciones correctas respecto a la energía en un circuito LC

a)

se conserva

b)

la energía eléctrica se convierte en energía magnética al pasar por el inductor

c)

en un cicuito ideal, se transfiere energía térmica al ambiente

d)

la energía se disipa haciendo que las oscilaciones cesen

5.

Selecciona las afirmaciones correctas respecto a la energía en un circuito RLC

a)

se conserva

b)

la energía eléctrica se convierte en energía magnética al pasar por el inductor

c)

al pasar el tiempo la energía se convierte en térmica

d)

la energía se disipa haciendo que las oscilaciones cesen

6.

En un circuito LC las placas del condensador se cargan y se descargan en un tiempo de cuarto período

a)

verdadero

b)

falso

7.

En un circuito LC, la carga máxima es de 2,0 x 10-5 C, la frecuencia angular w es de 3,0 x103 rad/s y la fase inicial es de π/2. Selecciona la ecuación que represente la evolución de la carga en el tiempo.

a)

q(t) = (2,0 x10-5 ) sen (3,0x103 . t + π/2)

b)

q(t) = (3,0 x103 ) sen (2,5x10-5 t + π/2)

c)

q(t) = (2,0 x10-5 ) sen (3,0x103 )

8.

Selecciona los componentes que componen el circuito.

a)

inductor

b)

resistencia

c)

capacitancia

d)

diodo

9.

¿Para qué valor de resistencia la oscilación será subamortiguada? La capacitancia es de 500μF, la inductancia es de 5,00 H

a)

10 Ω

b)

1000Ω

c)

200Ω

10.

¿Para qué valor de resistencia la oscilación será sobreamortiguada? La capacitancia es de 500μF, la inductancia es de 5,00 H

a)

10 Ω

b)

1000Ω

c)

200Ω

11.

¿Para qué valor de resistencia la oscilación será con amortiguamiento crítico? La capacitancia es de 500μF, la inductancia es de 5,00 H

a)

10 Ω

b)

1000Ω

c)

200Ω

12.

En un circuito con fuente de corriente alterna...(selecciona las opciones correctas)

a)

La corriente alterna cambia de sentido en intervalos regulares de tiempo.

b)

que tiene una bombilla de luz, esta se prende y emite la misma intensidad luminosa todo el tiempo

c)

que tiene una bombilla de luz, esta se prende y se apaga en intervalos de tiempo regulares

d)

La corriente alterna siempre fluye en el mismo sentido en un circuito.

13.

Si aumentamos la frecuencia de una fuente de corriente alterna conectada en serie con una bombilla de luz y un inductor...(selecciona las opciones correctas)

a)

la luz se prende y apaga más rápido

b)

la luz se prende y apaga más lento

c)

el período de las oscilaciones es mayor

d)

el período de las oscilaciones es menor

14.

Para un circuito con CA y una resistencia, ¿qué valor de resistencia hay que seleccionar para que la intensidad de corriente sea menor?

a)

200Ω

b)

10000Ω

c)

10Ω

15.

Los diagramas de la figura corresponde a la intensidad y voltaje que pasa por los terminales de...

a)

una resistencia

b)

un inductor

c)

un capacitor

d)

ninguno de los anteriores

16.

Las representaciones de la figura indican que...

a)

la corriente y el voltaje están en fase

b)

la corriente se adelanta 90°al voltaje

c)

el voltaje se adelante 90° a la corriente

d)

ninguna de las anteriores

17.

En un circuito formado por una fuente de CA y un inductor, como el de la figura, si queremos aumentar la intensidad de la corriente podemos...(selecciona las opciones correctas)

a)

aumentar la frecuencia w

b)

disminuir la frecuencia w

c)

aumentar la inductancia L

d)

disminuir la inductancia L

18.

Selecciona las opciones correctas. En un circuito formado por una fuente de corriente alterna y un capacitor, como el de la figura, ¿qué podemos hacer para disminuir la corriente?

a)

aumentar la reactancia capacitiva

b)

disminuir la capacitancia C y la frecuencia w

c)

aumentar la capacitancia C y la frecuencia w

d)

disminuir la reactancia capacitiva

19.

Selecciona las opciones correctas. Las representaciones de la figura muestran ...

a)

que la intensidad de corriente se adelanta 90° al voltaje

b)

que el voltaje se adelanta 90° a la intensidad de corriente

c)

que la intensidad de corriente y el voltaje están en fase

d)

la intensidad de corriente es mayor que el voltaje

e)

el voltaje es mayor que la intensidad de corriente

20.

La impedancia de un circuito RLC conectado en serie en resonancia ...

a)

es igual a R

b)

mayor que R

c)

menor que R

d)

no se puede determinar con los datos disponibles

21.

El diagrama de fasores de la figura corresponde a ...

a)

un circuito más capacitivo que inductivo

b)

un circuito más inductivo que capacitivo

c)

a un circuito de corriente alterna con una resistencia en serie

d)

ninguna de las anteriores

22.

En un circuito RLC conectado en serie en resonancia, la amplitud de la intensidad de corriente es máxima.

a)

verdadero

b)

falso

23.

Un circuito RLC conectado en serie y con corriente alterna, es análogo en oscilaciones mecánicas a..

a)

un movimiento armónico simple

b)

oscilación amortiguada

c)

oscilación amortiguada y forzada

d)

oscilación forzada

24.

Se logra sintonizar una señal de radio solamente si la frecuencia del circuito receptor de la radio es igual a la frecuencia de la señal.

a)

verdadero

b)

falso
