WorksheetsTinkercad - Circuits 1
Total questions: 20
Worksheet time: 40mins
¿Qué circuito hace lucir el LED?
El "A", el ánodo es positivo.
El "B", el ánodo es negativo.
El "A" y el "B", da igual como se conecte el LED, éste siempre lucirá.
Ninguno de los dos, el circuito debería estar montado en paralelo.
¿Cómo podemos cambiar el color de un LED?
Cambiando el color del cable que llega al ánodo del LED
Seleccionando el LED para abrir el inspector y desde él cambiar la propiedad color.
Cambiando el color del cable que llega al cátodo del LED
Debemos escoger el LED del color deseado desde el menú de componentes.

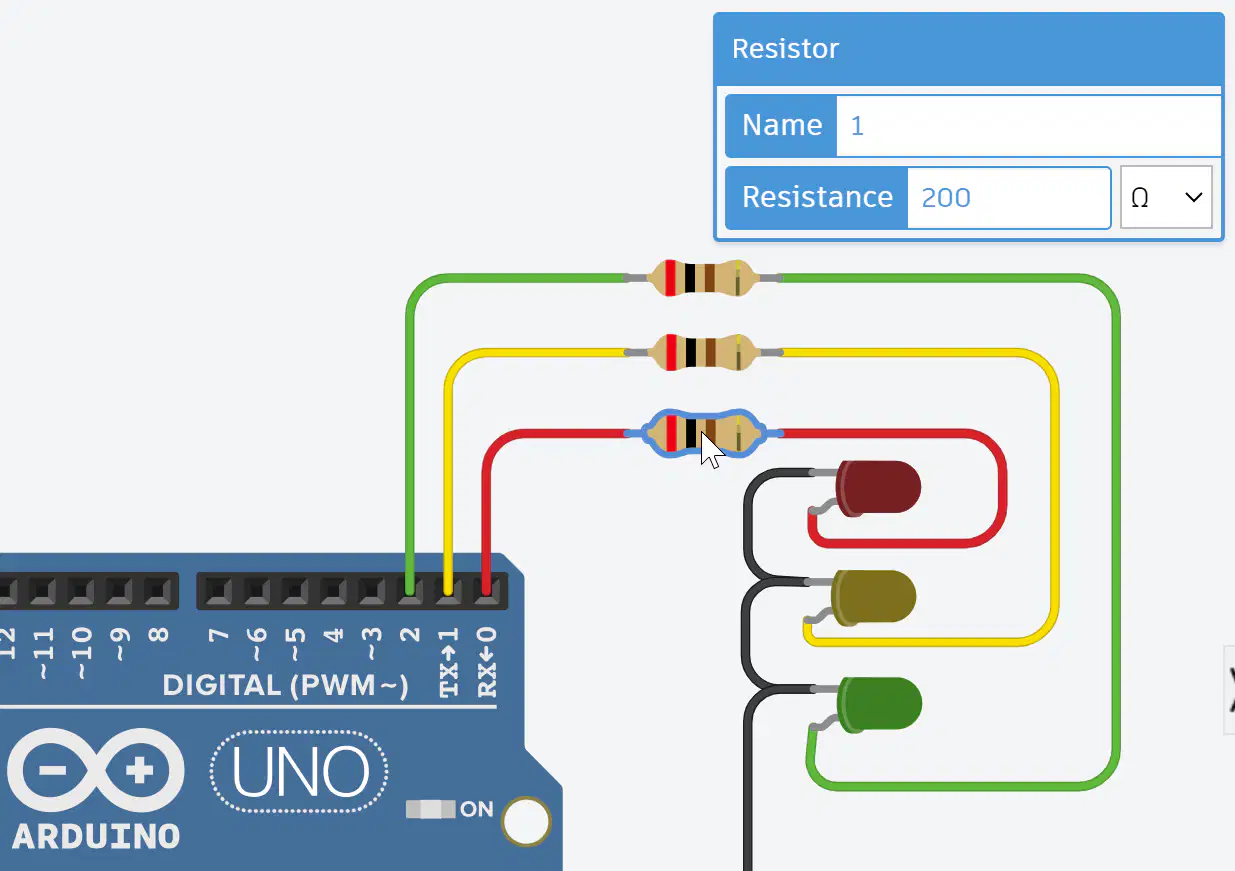

¿Por qué necesitamos las tres resistencias del circuito?
Porque según su valor determinan el color del LED
Porque sin ellas el LED luciría muy poco.
Porque limitan la cantidad de corriente que pasa por los LEDs y evitan que exploten.
Porque son las encargadas de llevar al polo negativo (masa) la corriente del circuito.
¿Qué hace que los tres LEDs parpadeen uno tras otro?
El valor de las resistencias
La intensidad de luz presente en el ambiente
Un programa que controla la secuencia de encendido y apagado
¿Qué sucede cuando cambiamos el valor de las resistencias?
A mayor valor de las resistencias más intensa es la luz de los LEDS
A mayor valor de las resistencias menos intensa es la luz de los LEDS
Al colocar el ratón sobre un orificio de la breadboard (placa de pruebas) aparecen marcados en verde otros pines de conexión ¿qué nos indica el programa con esto?
Que todos los pines son independientes
Que todos los pines están conectados entre si.
Que la corriente es independiente en cada uno de ellos
Que debemos trazar un cable siguiendo dicha linea verde.
Además de resistencias en la imagen pueden verse dos componentes iguales ¿qué son?
pulsadores

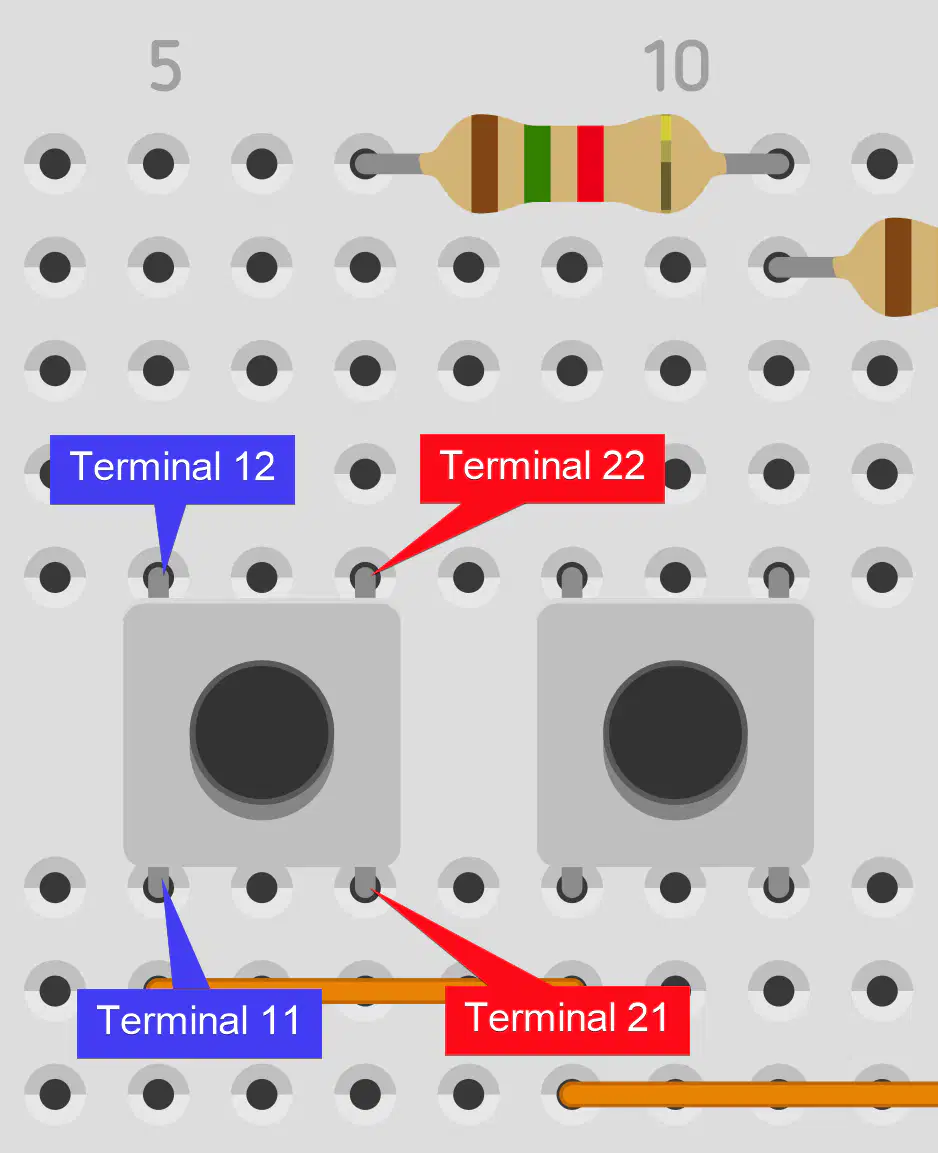

Un pulsador conecta dos cables al pulsarlo, entonces ¿por qué los pulsadores tienen 4 pines?
Dos de ellos no sirven para nada, son solo para sujetar mejor el pulsador en la placa.
Los terminales 11 y 21 son, internamente, el mismo cable. Al pulsar el pulsador los terminales 11 y 21 se conectan con los terminales 12 y 22.
Porque un pulsador siempre tiene que conectar 4 cables.
Los terminales 11 y 12 son, internamente, el mismo cable. Al pulsar el pulsador los terminales 11 y 12 (morados) se conectan con los terminales 21 y 22 (rojos).
¿Qué hace el componente negro circular grande marcado con un símbolo + y otro -?
Es un zumbador piezo eléctrico que emite sonidos; como si fuese un mini altavoz.
En una pila.
Es un condensador polarizado.
Es un pulsador

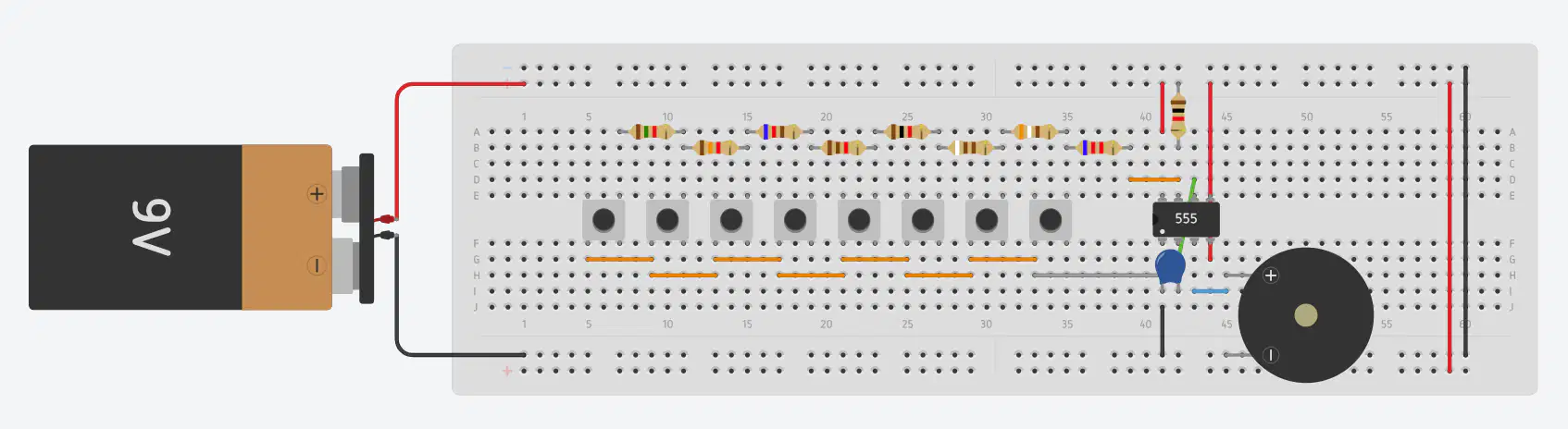

¿Qué hace el circuito de la imagen?
No hace nada.
Mide la intensidad de luz en el ambiente
Es un piano electrónico
Es un contador de pasos

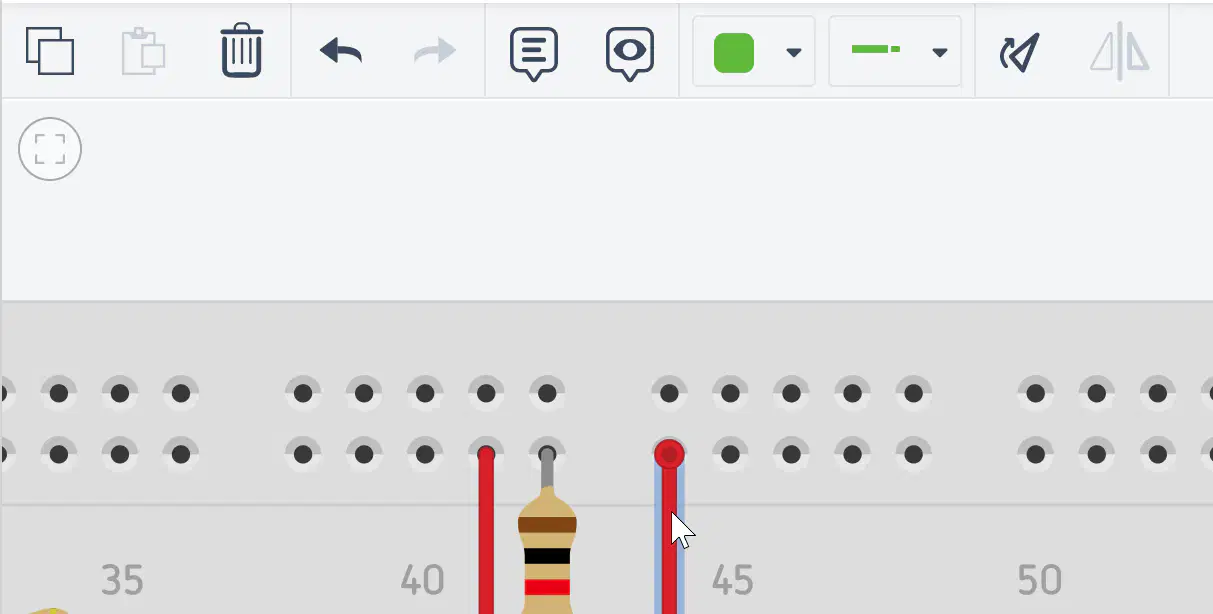

Para cambiar el color de un cable, lo selecciono y luego elijo el color pulsando en una de las herramientas del menú ¿cúal?
La que muestra un cuadrado de color verde
La que muesra un cuadrado con un ojo dentro
La que muestra un linea de color verde
Ninguna de las respuestas anteriores

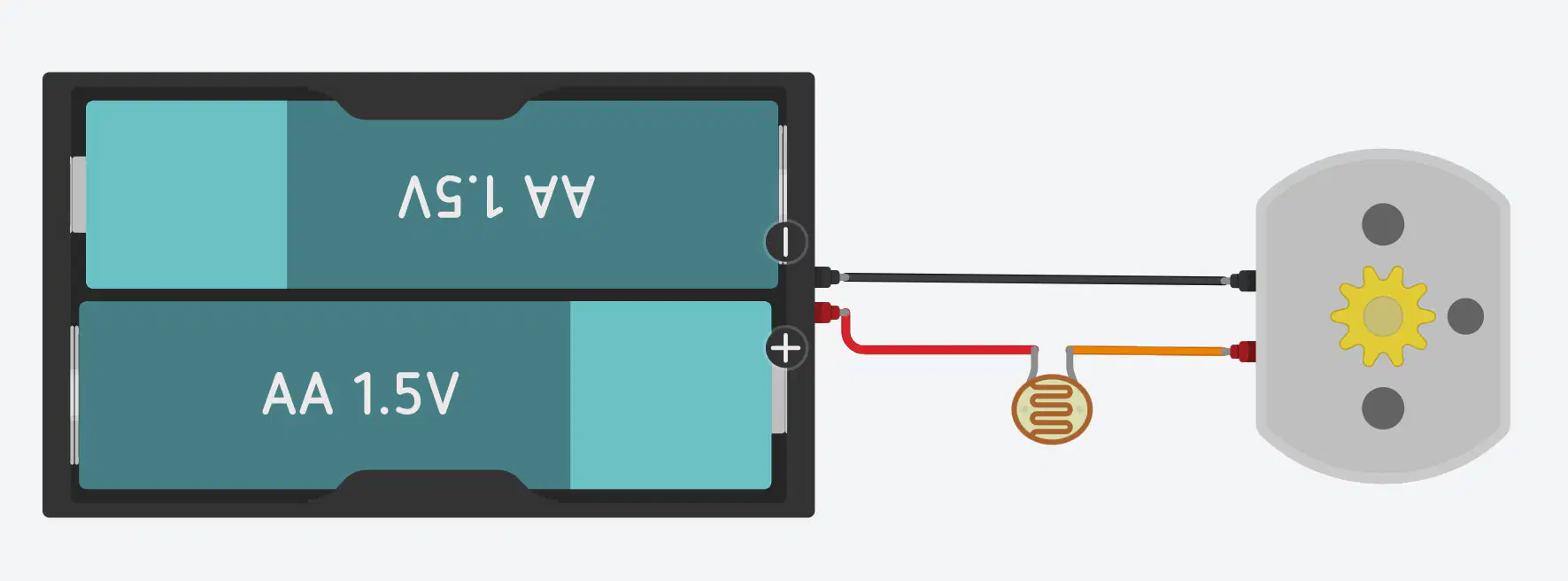

En el circuito se aprecian varios componentes: una pila, un photoresistor y un motor. ¿Qué es un photoresistor?
Un pulsador que cuanto más lo presiones más rapido girará el motor.
Es deslizador, al deslizarlo a la izquierda el motor gira más deprisa.
Es una resistencia cuyo valor varía con la intensidad del ambiente; cuanta más luz menor es el valor de la resistencia y por ende mayor la velocidad de giro del motor.
Es una resistencia cuyo valor varía con la intensidad del ambiente; cuanta más luz mayor es el valor de la resistencia y por ende mayor la velocidad de giro del motor.
Al incrementar el voltaje de la pila ¿qué le sucede a la velocidad del motor?
Se reduce proporcionalmente.
Aumenta proporcionalmente.
Se reduce de forma logarítmica.
Aumenta de forma logarítmica.

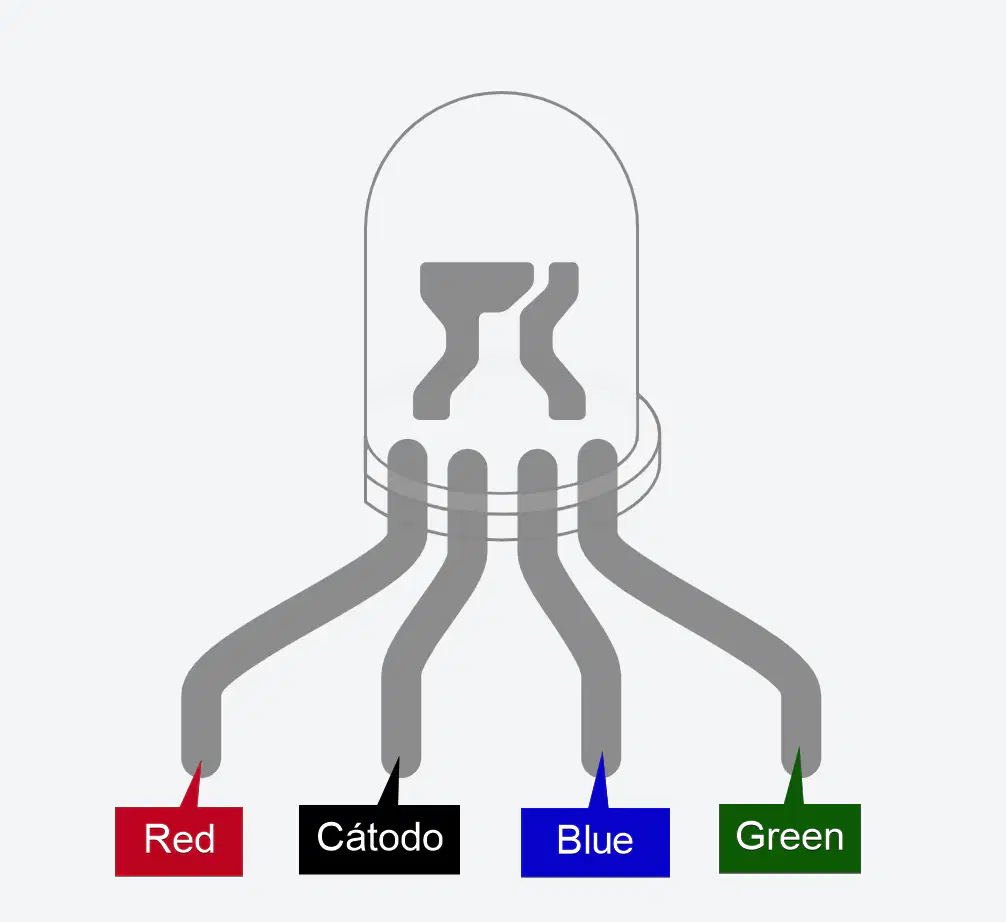

¿Cómo se llama el componente de la imagen?
LED
Transistor
Diodo
LED RGB
¿Cómo hay que conectar el LED RGB para que emita una luz morada?
No se puede hacer eso, Solo puede emiter en rojo, en azul o en verde.
Debemos conectar los pines rojo y azul al polo negativo de una pila y el cátodo al polo positivo. Deberemos usar resistencias para limitar la corriente.
Debemos conectar los pines rojo y azul al polo positivo de una pila y el cátodo al polo negativo. Deberemos usar resistencias para limitar la corriente.
Debemos conectar todos los pines al polo positivo de una pila a excepción del cátodo que lo hará al negativo a traves de una resitencia.
Para conseguir el color morado debo presionar al mismo tiempo los botones del color rojo y del color azul ¿Cómo puede dejar un botón presionado en Tinkercad?
Pulsando la tecla "Mayúsculas" y luego haciendo clic sobre el pulsador.
Pulsando la tecla "Alt" y luego haciendo clic sobre el pulsador.
Pulsando la tecla "Ctrl" y luego haciendo clic sobre el pulsador.
Pulsando la barra espaciadora y luego haciendo clic sobre el pulsador.
¿Está el LED conectado correctamente para que luzca?
Sí, la polaridad es correcta.
No, el cátodo debería estar conectado al polo positivo de la pila.
No, el ánodo debería estár conectado al polo negativa de la pila.
No, la polaridad está cambiada
¿Qué dice la ley de Ohm?
El voltaje en los extremos de un compomente es igual a multiplicar la resistencia del mismo por la intensidad que lo atraviesa.
La intensidad que atraviesa un componente resulta de dividir el voltaje en sus extremos entre la resistencia de dicho componente.
La resistecia de un componente se calcula dividiendo la tensión (voltaje) en sus estremos, entre la intensidad que lo atraviesa.
Todas las respuestas son correctas.
¿Por qué explota el LED de la imagen?
Porque el LED está conectado con la polaridad invertida.
Porque la corriente que lo atraviesa excede su corriente máxima.
Si la corriente máxima del LED fuese de 9mA ¿Qué valor tendría que tener la resistencia para que el LED luciese a su máxima intensidad sin explotar?
Aplica la ley de Ohm
1Ω
10KΩ
1mΩ
1KΩ
