quiz pneumatyka Szymon K. 2M

Total questions: 40

Worksheet time: 20mins

Name
Class
Date
1.

Co to za zawór?

a)

zwrotny bez sprężyny

b)

zwrotny otwierany ciśnieniem

c)

zwrotny zamykany ciśnieniem ciśnieniem

d)

zwrotny ze sprężyną

2.

Co oznacza oznaczenie "3/2" w kontekście zaworu pneumatycznego?

a)

Trzy wejścia, dwa wyjścia

b)

Trzy tryby pracy, dwa położenia

c)

Trzy sekcje, dwa stopnie regulacji

d)

Trzy prędkości, dwa ciśnienia

3.

Co to za zawór?

a)

podwójnego sygnału

b)

Przełącznik obiegu

c)

szybkiego spustu

4.

Co to za zawór?

a)

redukcyjny

b)

bezpieczeństwa

5.

Co to za zawór?

a)

redukcyjny

b)

bezpieczeństwa

6.

Co to za siłownik?

a)

2 stronnego działania z zaciskiem pneumatycznym tłoczyska

b)

2 stronnego działania

c)

udarowy

d)

2 stronnego działania z prowadnicą

7.

Które to sterowanie mechaniczne?

a)

b)

c)

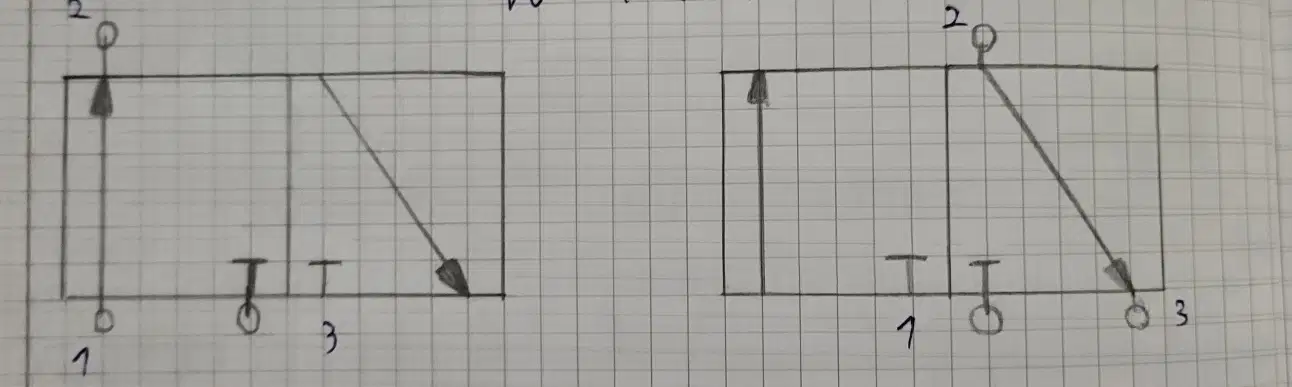

8.

Który to zawór?

"3/2 NC"

a)

1

b)

2

9.

Co to za rodzaj sterowania

a)

bezpośrednie

b)

pośrednie

10.

to jest funkcja ....

a)

I (AND)

b)

LUB (OR)

11.

Zawór 2/2 inaczej nazywamy

a)

zwrotnym

b)

odcinajającym

c)

zasuwnym

12.

Co jest oznaczone cyfrą 3

a)

Przestrzeń ssawna

b)

wirnik łopatkowy

c)

przestrzeń tłoczna

13.

Co to za sprężarka?

a)

Sprężarka wyporowa z pierścieniem wodnym

b)

Sprężarka wyporowa łopatkowa

c)

Sprężarka wyporowa z tłokiem obrotowym

14.

Co to za siłownik?

a)

Siłownik pneumatyczny "tandem" dwustronnego działania z jednostronnym tłoczyskiem i bezstykową sygnalizacja położenia tłoka.

b)

Siłownik pneumatyczny czteropołożeniowy i bezstykową sygnalizacja położenia tłoka.

c)

Siłownik pneumatyczny podwójny (twin) dwustronnego działania i bezstykową sygnalizacja położenia tłoka.

15.

co to za symbol

a)

Siłownik miszkowy

b)

Muskuł pneumatyczny

c)

siłownik membranowy mocujący

16.

Co to za symbol

a)

Siłownik mieszkowy

b)

Muskuł pneumatyczny

c)

Siłownik membranowy mocujący

17.

Siłownik pneumatyczny podwójny (twin) dwustronnego działania i bezstykową sygnalizacja położenia tłoka.

a)

b)

c)

18.

Który to Zawór rozdzielający 2/2 normalnie otwary

a)

1

b)

2

c)

3

d)

4

19.

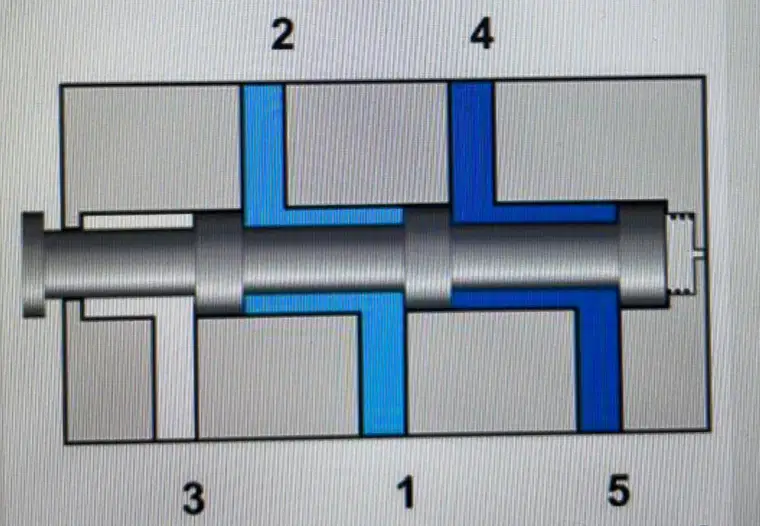

jaki to zawór

a)

4/2

b)

5/2

c)

4/3

d)

5/3

20.

Jaki to zawór?

a)

4/2

b)

5/2

c)

4/3

d)

5/3

21.

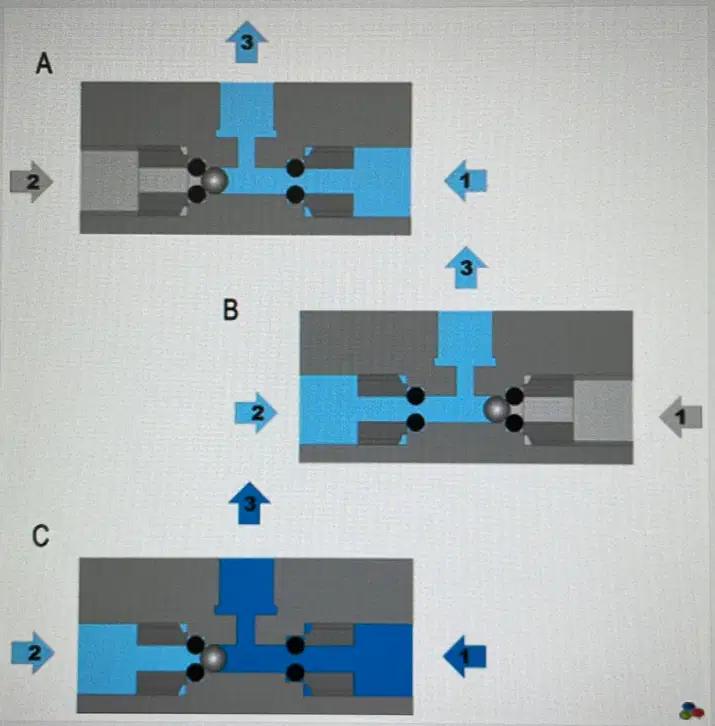

Zasada działania jakiego zaworu została przedstawiona na rysunku?

a)

Funkcji LUB

b)

Funkcji I

c)

Zaworu 3/2

d)

Zaworu 3/3

22.

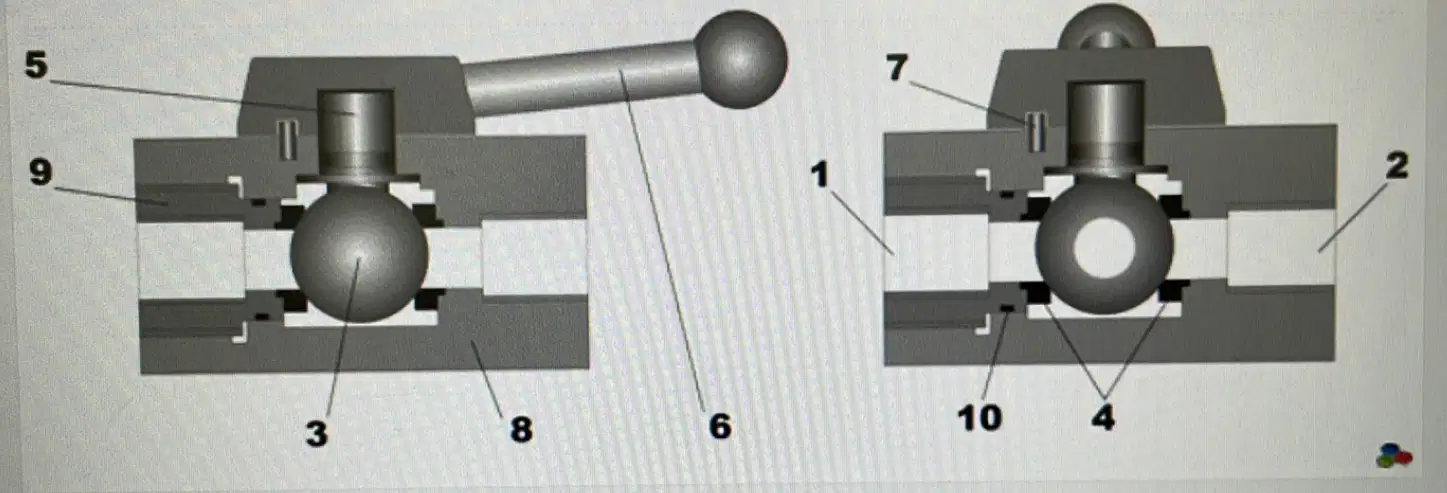

Co to za zawór?

a)

dławiący sterowany ręcznie

b)

odcinający sterowany ręcznie

23.

Co to za zawór?

a)

Zawór ograniczający ciśnienie

b)

Zawór redukcyjny

c)

Zawór dławiący

24.

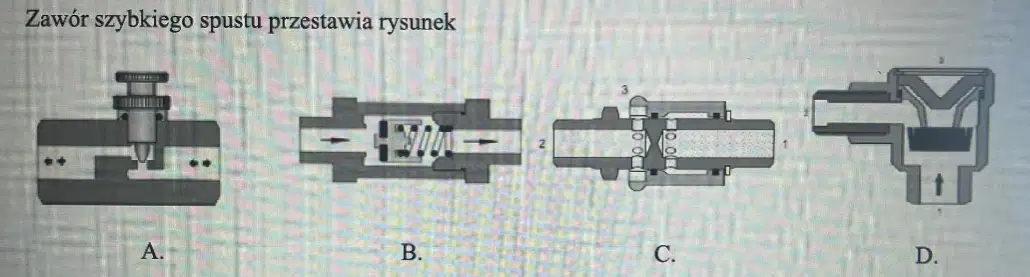

a)

a

b)

b

c)

c

d)

d

25.
a)

a

b)

b

c)

c

d)

d

26.

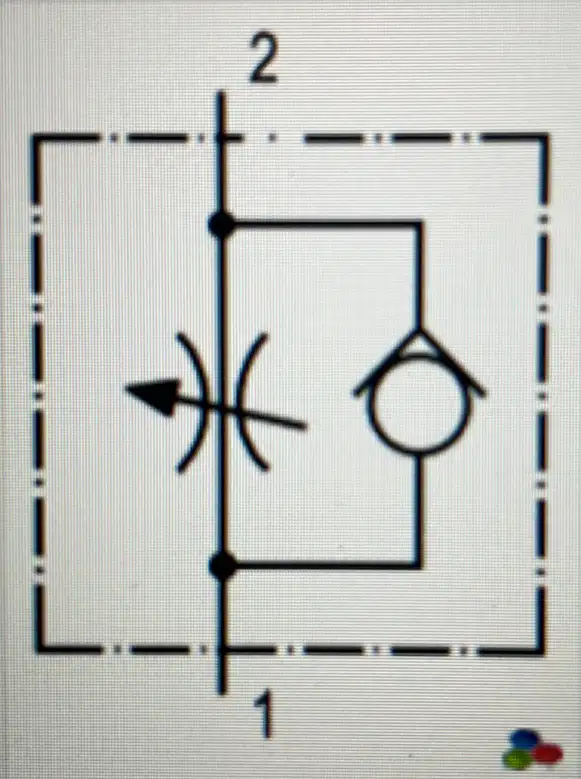

Jaki to zawór

a)

dławiąco zwrotny

b)

zwrotny zamykany ciśnieniem

c)

zwrotny otwierany ciśnieniem

d)

zwrotny ze sprężyną

27.

Siłownik jednostronnego działania ciągnący

a)

b)

28.

Co to za siłownik?

a)

Siłownik udarowy

b)

siłownik z prowadnicą

c)

siłownik z amortyzacją

29.

Który zawór rozdzielający sterowany przyciskiem przedstawiono na rysunku?

a)

Pięciodrogowy trójpołożeniowy

b)

Czterodrogowy trójpołożeniowy

c)

Czterodrogowy dwupołożeniowy

d)

Pięciodrogowy dwupołożeniowy

30.

Symbol graficzny którego siłownika, z bezstykową sygnalizacją położenia tłoka jest przedstawiony na rysunku?

a)

Pneumatycznego dwustronnego działania z hamowaniem dwustronnym.

b)

Pneumatycznego dwustronnego działania z hamowaniem jednostronnym.

31.

W siłowniku pneumatycznym przeznaczonym do montażu przedstawionym na rysunku, nie działa sygnalizacja położenia tłoka. Który z wymienionych elementów siłownika uległ uszkodzeniu?

a)

Magnes.

b)

Tłoczysko.

c)

Czujnik elektryczny.

d)

Tuleja cylindryczna.

32.

Jaką funkcję pełni element V2 w układzie przedstawionym na rysunku?

a)

Zmniejsza prędkość wsuwania tłoka siłownika.

b)

Zwiększa prędkość wsuwania tłoka siłownika.

c)

Zwiększa prędkość wysuwania tłoka siłownika.

d)

Zmniejsza prędkość wysuwania tłoka siłownika.

33.

W przedstawionym na schemacie układzie sterowania siłownikiem jednostronnego działania tłoczysko siłownika powinno się wysuwać przy jednoczesnym naciśnięciu obu przycisków. Który zawór należy zamontować w układzie w miejscu oznaczonym symbolem X?

a)

Dławiąco-zwrotny.

b)

Podwójnego sygnału.

c)

Przełącznik obiegu.

d)

Szybkiego spustu.

34.

Który element pneumatyczny realizuje funkcję OR?

a)

Szybkiego spustu.

b)

Przełącznik obiegu.

c)

Dławiąco zwrotny.

d)

Podwójnego sygnału.

35.

Prędkość wysuwu tłoczyska siłownika zależy od

a)

skoku siłownika

b)

długości tłoczyska.

c)

średnicy przyłączy.

d)

długości przewodów zasilających.

36.

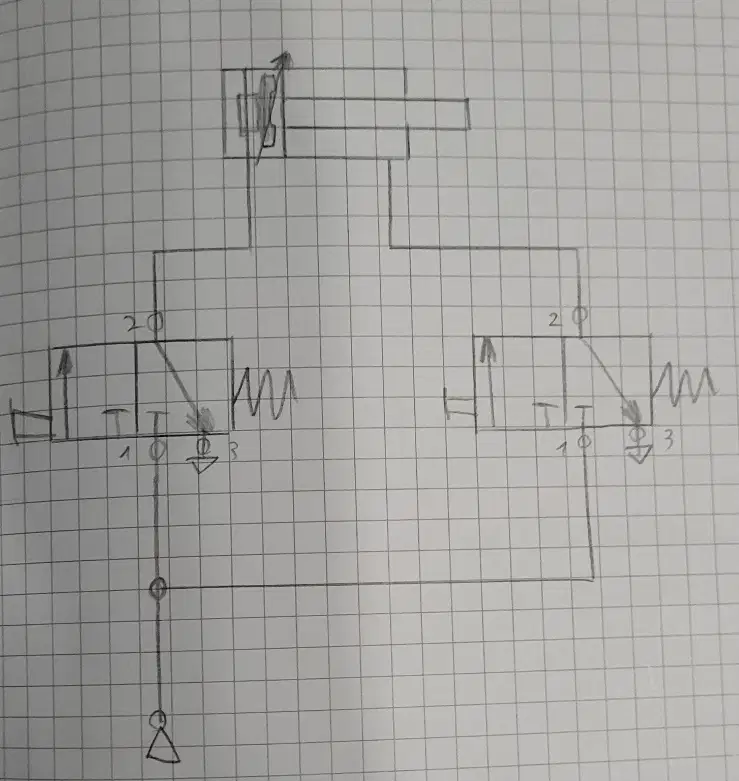

Którą funkcję logiczną realizują przedstawione zawory?

a)

OR

b)

AND

c)

NOR

d)

NAND

37.

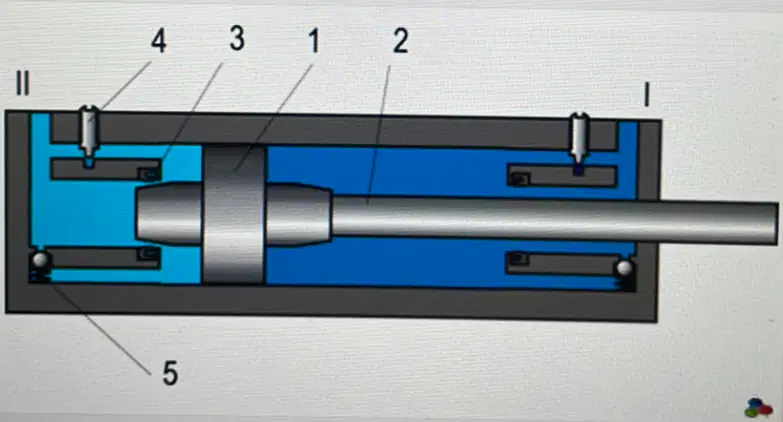

Jakiego typu siłownik został przedstawiony na rysunku?

a)

Dwustronnego działania z dwustronnym tłoczyskiem

b)

Dwustronnego działania z jednostronnym tłoczyskiem

c)

Jednostronnego działania z jednostronnym tłoczyskiem

d)

Jednostronnego działania z dwustronnym tłoczyskiem

38.

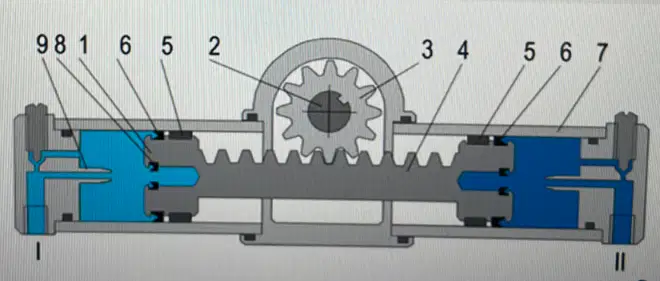

Co to za siłownik?

a)

Siłownik wachadłowy

b)

Siłownik z prowadnicą

c)

Siłownik beztłoczyskowy z przeciętą tuleją cylindra

39.

Sprężarka wyporowa posuwisto zwrotna z napędem korbowym

a)

membranowa

b)

wodzikowa

40.

W której sprężarce występują elementy przedstawione na rysunku?

a)

Rootsa.

b)

Osiowej.

c)

Tłokowej.

d)

Śrubowej.
