UAS Mesin Sepeda Motor Kelas XI TP 23 -24

Total questions: 41

Worksheet time: 33mins

Name
Class
Date
1.

Tipe-tipe karburator, kecuali

a)

Tipe piston throtlle valve

b)

Tipe fixed venturi

c)

Tipe vakum

d)

Tipe glasses

2.

Komponen Piston yang berfungsi untuk mencegah kebocoran kompresi dan oli adalah

a)

Piston

b)

Pin Piston

c)

Clip

d)

Ring Set

3.

Komponen mesin pembakaran dalam yang berfungsi memadatkan udara pada ruang bakar adalah

a)

Piston

b)

Pin Piston

c)

Bush

d)

Cylinder Block

4.
Oli resmi SMH adalah?
a)
Repsol
b)
Federal Oli
c)
Idemitsu
d)
Castrol
e)
AHM oil
5.
Sebutkan fungsi garansi
a)
Janji produsen & keuntungan konsumen
b)
Jaminan kerusakan % kepuasan konsumen
c)
Kepuasan pelanggan & informasi perbaikan
d)
Semua benar
e)
Semua salah
6.
Apa yang dimaksud dengan garansi?
a)
Janji produsen terhadap konsumen
b)
Jaminan kerusakan terhadap produk yang dijual dalam jangka waktu tertentu
c)
Informasi perbaikan
d)
Kepuasan pelanggan
e)
Semua benar
7.
Apa yang dimaksud dengan Honda Genuine Part?
a)
HGP
b)
Kaca lampu, batok lampu, sayap depan
c)
Part asli SMH yang sama dengan yang terpasang pada unit SMH
d)
Jika sparepart tidak ready bisa indent
e)
Spare part/suku cadang
8.

Setelah melakukan penggantian oli mesin, hal yang wajib dilakukan mekanik adalah ?

a)

Reset oil change indicator

b)

Reset ECM

c)

Periksa suhu kerja mesin

9.

Pada sepeda motor Honda Beat, jenis sistem pendingin yang digunakan adalah ?

a)

Sistem pendinginan alami

b)

Sistem pendinginan udara paksa

c)

Sistem pendinginan air

10.

Tanda panah pada gambar menunjukan ?

a)

Throttle stop screw

b)

Air Screw

c)

Valve SASS

11.

Huruf C pada kode Busi berikut menunjukan ?

a)

Diameter ulirdanlebar hexagon

b)

Tingkat Panas

c)

Kontruksi Internal

12.

Apa nama komponen yang ditunjuk tanda panah?

a)

Roller Rocker Arm

b)

Rocker Arm Shaft

c)

Cam Shaft

13.

Penggantian oli mesin pada motor Beat series, dilakukan setiap berapa kilometer?

a)

4000 km

b)

7000 km

c)

8000 km

14.

1. Apa akibat dari telat ganti oli kecuali ? *

a)

overheting

b)

Mesin menjadi kasar

c)

boros bahan bakar

d)

Mesin menjadi halus

15.

Untuk mengisi kembali air radiator pada saat engine dingin yang bekerja adalah :

a)

Vacuum valve

b)

Pressure valve

c)

Drain valve

d)

Relief valve

16.



Komponen yang berfungsi  mengalirkan air didalam radiator untuk didinginkan adalah :



a)

Fin

b)

Float tank

c)

Lower tank

d)

Core

17.

Pada bagian bawah radiator dihubungkan dengan komponen engine lainnya yang bernama :

a)

Water pump

b)

Water separator

c)

Thermostat

d)

Corrosion resistor

18.

Fungsi radiator cap adalah :

a)

Sebagai menjaga air agar tidak tumpah

b)

Untuk menjaga tekanan di dalam radiator agar menaikkan titik didih air

c)

Mencegah masuknya debu / kotoran ke radiator

d)

Semua jawaban salah

19.

Apabila air radiator terlalu basa maka akan mengakibatkan :

a)

Mempercepat proses terjadinya karat pada besi

b)

Mempercepat proses terjadinya karat pada tembaga

c)

Mempercepat proses pengelupasan chroom

d)

Mempercepat proses pengapuran pada aluminium

20.

      Fungsi utama radiator adalah :



a)

Sebagai tempat penanpungan air pendingin

b)

Sebagai tempat proses pendinginan

c)

Sebagai tempat mendinginkan engine

d)

Jawaban a & b benar

21.
Faktor penyebab utama terjadinya kecelakaan adalah?
a)
Kendaraan
b)
Lingkungan
c)
Manusia
d)
Semua benar
22.

Pada system pendingin, thermostat dipasang dengan tujuan …

a)

Memperlancar kinerja air dari mantel jacket menuju radiator

b)

Membuka saluran air dari radiator ke tangka cadangan

c)

Membaca temperature mesin

d)

Mencegah air pendingin tidak membeku

e)

Mencapai suhu kerja mesin yang optimal

23.

Bagian system pendingin yang berfungsi sebagai tempat aliran air pendingin sehingga dapat menyerap panas dari mesin adalah …

a)

Katup thermostat

b)

Tutup radiator

c)

Radiator

d)

Water pump

e)

Water jacket

24.

Sebelum digunakan, system pendingin dalam kondisi normal. Ketika mobil digunakan, dalam perjalanan ternyata mesin mengalami overheat. Langkah tepat yang seharusnya dilakukan oleh pengemudi adalah …

a)

Berhenti sejenak hingga mesin dingin baru mengecek system pendingin

b)

Berhenti sejenak lalu membuka tutup radiator dalam kondisi mesin panas

c)

Berhenti sejenak kemudian memeriksa system bahan bakar

d)

Melanjutkan perjalanan hingga mobil berhenti akibat piston macet

e)

Tetap menjalankan mobil hingga tujuan

25.

Terjadinya kebocoran gas atau blow by gas yaitu terjadinya kebocoran gas dari ruang bakar ke poros engkol yang disebabkan oleh ausnya dinding silinder atau ring piston. Hal tersebut mengakibatkan …

a)

Tekanan oli rendah

b)

Tekanan oli tinggi

c)

Pemakaian oli boros

d)

Oli cepat encer

e)

Oli cepat kotor

26.

Pada saluran pelumasan terdapat katup relief valve yang tersumbat dan dalam keadaan menutup. Hal tersebut mengakibatkan …

a)

Tekanan oli rendah

b)

Tekanan oli tinggi

c)

Pemakaian oli boros

d)

Oli cepat encer

e)

Oli cepat kotor

27.

Minyak pelumas adalah untuk melumasi bagian-bagian mesin yang presisi untuk mecegah terjadinya kebocoran gas atau blow by gas, misalnya pelumas yang melumasi bagian piston dan dinding silinder. Fungsi system pelumasan pada kondisi tersebut adalah …

a)

Sebagai perapat

b)

Sebagai pembersih

c)

Sebagai oil seal

d)

Sebagai pencegah karat

e)

Sebagai pendingin

28.

Pada saat mesin bekerja, komponen saling bergesekan, kemudian menimbulkan bram yang kemudian dibawa oli menuju bak oli dan disaring oleh oil filter. Fungsi system pelumasan pada kondisi tersebut adalah …

a)

Sebagai perapat

b)

Sebagai pembersih

c)

Sebagai pencegah karat

d)

Sebagai pendingin

e)

Sebagai oil seal

29.

Hal yang dilakukan untuk menghidari kerusakan kepala silinder pada saat melepas adalah …

a)

Melepas baut kepala silinder secara berurutan

b)

Melepas baut kepala silinder dengan urutan dari tengah ke tepi

c)

Melepas baut kepala silinder memakai kunci sok

d)

Melepas baut kepala silinder dengan urutan dari tepi ke tengah

e)

Melepas baut kepala silinder dengan cara bertahap

30.

Berikut ini langkah yang salah ketika pemeliharaan baut kepala silinder adalah …

a)

Baut kepala silinder harus dikeraskan ketika mesin dingin dengan urutan dan momen yang benar

b)

Baut kepala silinder dikencangkan dalam satu tahap

c)

Bila ada baut yang patah atau terjadi deformasi gantilah baut

d)

Sebelum memasang olehkan oli mesin pada ulir baut

e)

Memastikan ulit baut kepala silinder tidak mengalami slek

31.

Orang Pertama di bengkel kendaraan yang akan dihubungi oleh pelanggan untuk menganalisa kerusakan dan memeriksa kendaraan, serta menjelaskan hasil pemeriksaan pada pelanggan adalah tugas dari …

a)

Customer Relation Officer

b)

Service Advisor

c)

Mechanic

d)

Toolman

e)

Cleaning service

32.

Sebuah alat yang mampu mengubah energi kimia menjadi energi panas dan kemudian beruba menjadi energi kinetik adalah …

a)

Motor bakar

b)

Motor listrik

c)

Generator listrik

d)

Mesin pembakaran dalam

e)

Mesin pembakaran luar

33.

Mesin konversi energy adalah …

a)

Sebuah alat/mesin yang mampu mengubah energi

b)

Sebuah alat/mesin yang mampu menciptakan energi

c)

Sebuah alat/mesin yang mampu membuat energi

d)

Sebuah alat/mesin yang mampu merusak energi

e)

Sebuah alat/mesin yang mampu menghilangkan energi

34.

Mekanisme katup dengan konstruksi katup berdiri di samping silinder disebut...

a)

Side valve

b)

Overhead valve

c)

Overhead camshaft

d)

Single overhead camshaft

e)

Dual overhead camshaft

35.

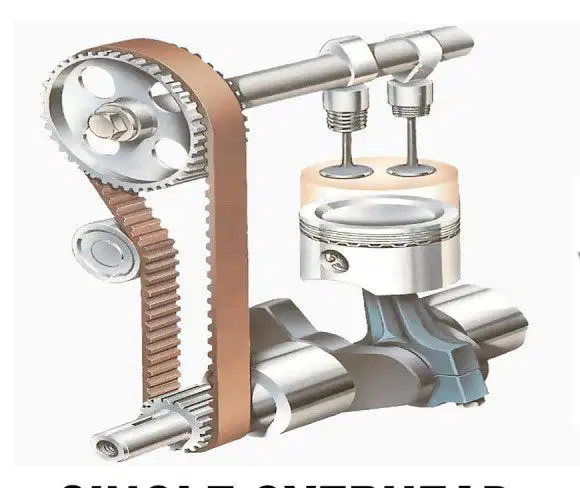

Penghubung putaran crankshaft dengan camshaft engine pada gambar di samping menggunakan....

a)

Timing belt

b)

Timing chain

c)

Timing gear

d)

Timing light

36.

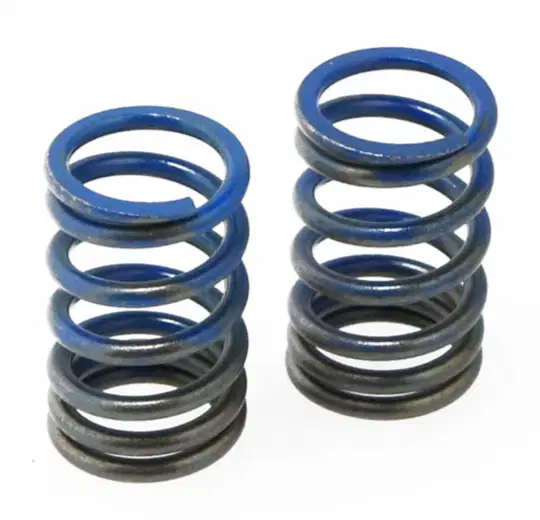

Komponen pada gambar di samping ialah....

a)

Valve seal

b)

Valve spring

c)

Valve spring retainer

d)

Valve spring retainer lock

e)

Valve lifter

37.

Komponen berikut yang tidak ada pada konstruksi mekanisme katup jenis Single overhead valve ialah....

a)

Camshaft

b)

Camshaft gear

c)

Valve spring

d)

Valve seal

e)

Push rod

38.

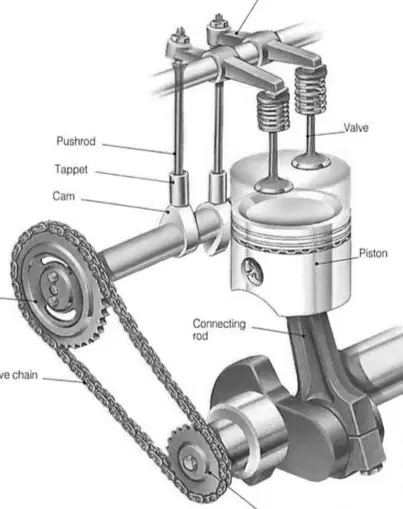

Perhatikan gambar di samping.

Engine pada gambar di samping menggunakan konstruksi mekanisme katup....

a)

Side valve

b)

Overhead valve

c)

Overhead Camshaft

d)

Single ovehead camshaft

e)

Double Ovehead camshaft

39.

Konstruksi engine dengan dua buah camshaft terpasang di atas kepala silinder disebut....

a)

SV

b)

OHV

c)

DOHC

d)

DOHV

e)

SOHC

40.

Sebuah engine mengalami masalah dengan gejalah asap berwarna hitam. Setelah diperiksa ternyata ada oli yang masuk ke ruang bakar. Masalah tersebut salah satunya disebabkan oleh kerusakan....

a)

Valve spring

b)

Valve spring retainer

c)

Valve seat

d)

Valve seal

e)

Valve steam

41.

Komponen yang berfungsi meneruskan putaran crankshaft ke camshaft ialah....

a)

Timing chain

b)

Valve spring

c)

Valve seal

d)

Push rod

e)

Rocker Arm
