WorksheetsMecanismes de transformació del moviment
Total questions: 19
Worksheet time: 14mins
Name
Class
Date

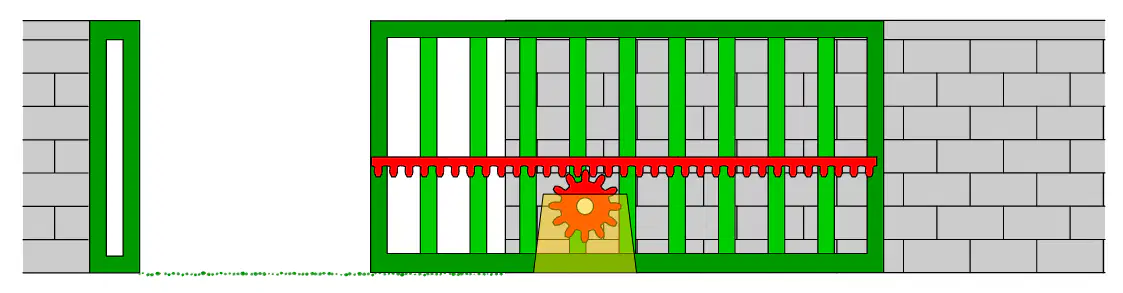

1.
En aquesta aplicació del mecanisme pinyó-cremallera, com s'aconsegueix que el pinyó giri?
a)
S'acciona mitjançant la força del vent
b)
S'acciona manualment mitjançant una manovella
c)
Un motor elèctric, que no es veu en el dibuix, el fa girar
d)
El pinyó gira gràcies al moviment de la cremallera
2.
Indica les parts indicades a la figura:
a)
A, corretja i B, politja
b)
A, cadena i B, pinyó
c)
A, cremallera i B, pinyó
d)
A, pinyó i B, cremallera
3.
Què ens permet realitzar el mecanisme pinyó-cremallera?
a)
Transformar un moviment circular en rectilini
b)
Transformar un moviment rectilini en circular
c)
Les altres dues respostes són correctes
4.
Què és?
a)
Un polispast
b)
Una palanca
c)
Un cargol sense fi
d)
Un mecanisme pinyó-cremallera
5.
Per a què serveix el mecanisme pinyó-cremallera en un trepant de columna?
a)
Per pujar i baixar còmodament la plataforma
b)
Per posar en funcionament el trepant
c)
Per fer girar la broca mitjançant el gir del pinyó
d)
Per regular la velocitat de gir de la broca

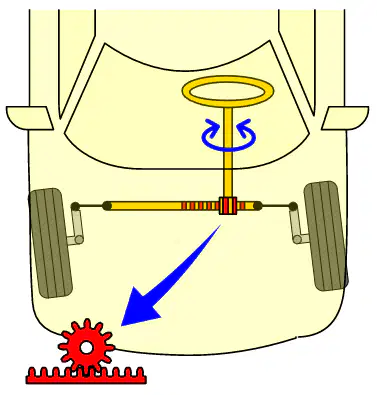

6.
Quan el volant gira, el pinyó mou la cremallera, i les rodes...
a)
Es bloquegen, de manera que el vehicle frena
b)
Canvien la seva orientació, de manera que el vehicle gira
c)
Giren més ràpidament
d)
Totes les altres respostes són correctes
7.
Identifica les diferents parts del mecanisme caragol sense fi-corona de la imatge:
a)
A, caragol sense fi; B, motor i C, corona
b)
A, corona; B, caragol sense fi i C, motor
c)
A, corona; B, motor i C, caragol sense fi
d)
A, motor; B, corona i C, caragol sense fi

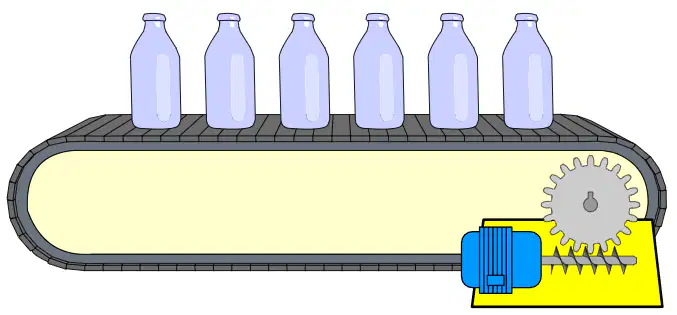

8.
Quina finalitat té l'ús el mecanisme de caragol sense fi-corona en una cinta transportadora?
a)
És un multiplicador de velocitat
b)
És un reductor de velocitat
c)
Transmet la mateixa velocitat que té el motor a la cinta transportadora
d)
Totes les altres respostes són correctes
9.
Per a què s'utilitza el mecanisme caragol sense fi-corona?
a)
Per transmetre un moviment de rotació entre dos eixos perpendiculars
b)
Per transmetre un moviment de rotació entre dos eixos paral·lels
c)
Per transmetre un moviment rectilini entre dos eixos perpendiculars
d)
Per transmetre un moviment rectilini entre dos eixos paral·lels
10.
On NO trobarem un mecanisme cargol sense fi-corona?
a)
A una cinta transportadora
b)
A la caixa de canvis d'un automòbil
c)
A un muntacàrregues
d)
A una grua
11.
Les excèntriques tenen...
a)
Forma circular
b)
Forma triangular
c)
Forma irregular
d)
Forma rectangular
12.
Les lleves i excèntriques transformen...
a)
El moviment rotatiu en moviment axial
b)
El moviment rotatiu en moviment rectilini alternatiu
c)
El moviment lineal en moviment longitudinal
d)
El moviment rectilini alternatiu en moviment rotatiu
13.
Les lleves estan formades, bàsicament, per dues peces:
a)
La vareta i l'eix
b)
El rotor i l'excèntrica
c)
La lleva i el seguidor
d)
El rotor i la lleva
14.
L'eix de gir de les excèntriques...
a)
Coincideix amb el seu centre
b)
És al seu perímetre
c)
No coincideix amb el seu centre
d)
És a fora del seu contorn
15.
El motor de gasolina té un mecanisme biela-manovella. A què corresponen les indicacions següents?
a)
A, manovella i B, biela
b)
A, pistó i B, manovella
c)
A, biela i B, manovella
d)
A, biela i B, guia
16.
Què aconseguim gràcies al mecanisme biela-manovella?
a)
Transformar el moviment rotatiu en moviment rectilini alternatiu
b)
Transformar el moviment rectilini alternatiu en moviment rotatiu
c)
Les altres dues respostes són correctes

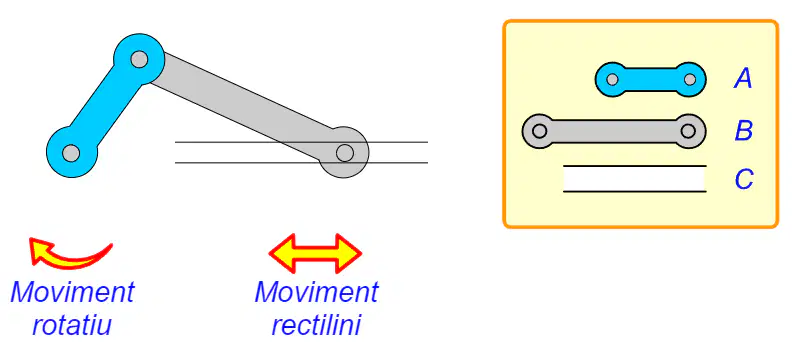

17.
Identifica els diferents components del sistema biela-manovella:
a)
A, guia; B, biela i C, manovella
b)
A, manovella; B, biela i C, guia
c)
A, biela; B, manovella i C, guia
d)
A, manovella; B, guia i C, biela

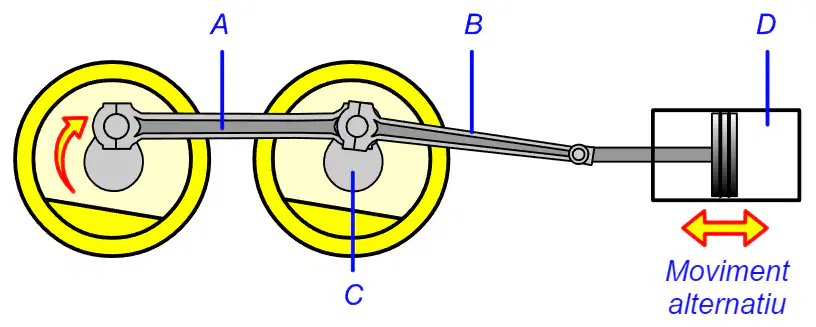

18.
Identifica les parts que componen el mecanisme biela-manovella en una màquina de vapor?
a)
A, barra d'unió de les rodes; B, biela; C, manovella i D, motor de vapor
b)
A, biela; B, barra d'unió de les rodes; C, manovella i D, motor de vapor
c)
A, barra d'unió de les rodes; B, biela; C, roda i D, motor de vapor
d)
A, manovella; B, barra d'unió de les rodes; C, biela i D, motor de vapor
19.
Quin mecanisme podem trobar en una màquina de cosir?
a)
Pinyó-cremallera
b)
Caragol sense fi-corona
c)
Leva
d)
Biela-manovella
