Предмет се у пресеку црта тако што се пресеца једном замишљеном равни па се предњи део одбаци , а остатак црта у ортогоналној пројекцији. Унутрашњост предмета на тај начин постаје видљива.
тачно
није тачно
Да би се знало да је то пресек одговарајуће површине шрафирају се танким косим линијама под углом од
75 степени
45 степени
90 степени
Размак шрафуре зависи од величине пресека односно комада
тачно
није тачно

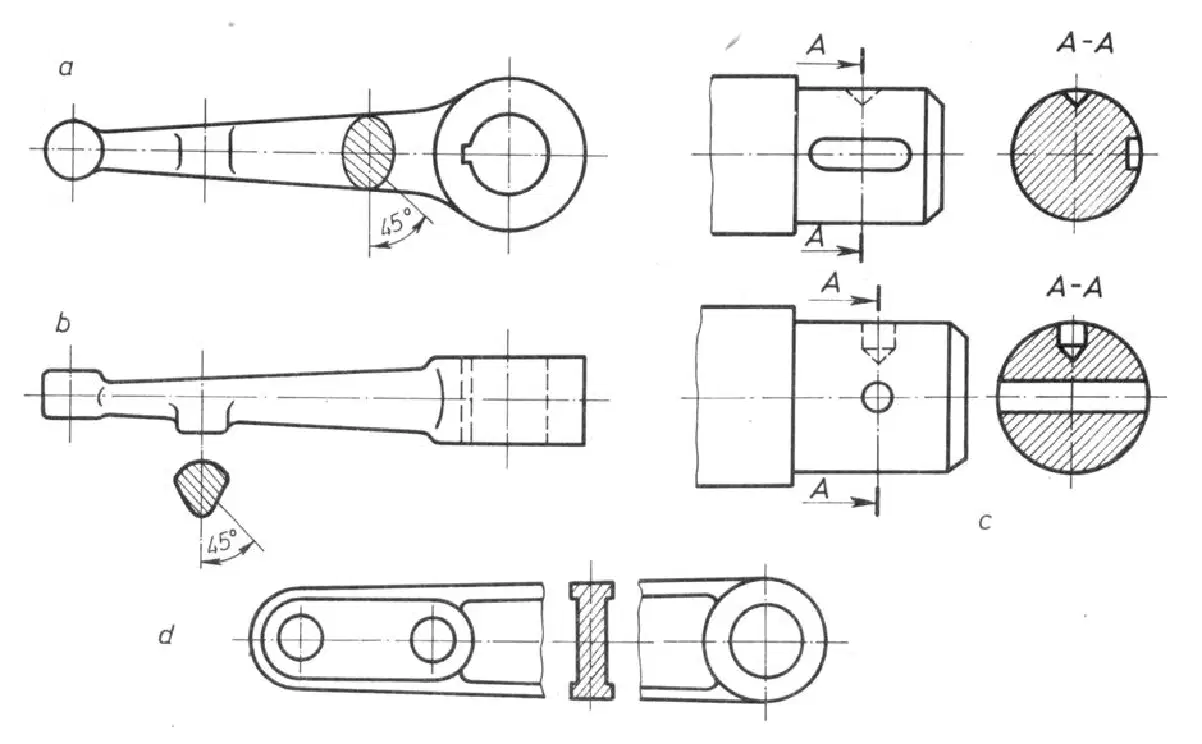

Н а слици је приказан
заокренути пресек
попречни пресек
делимичан пресек
На слици је приказан
полупресек
делимичан пресек
заокренут пресек
Код делова који имају бар две међусобно управне равни симетрије примењује се
пун пресек
полупресек
заокренут пресек
попречни пресек
Када се пресек црта помоћу попречне равни и добијени пресек обрне за 90 степени да би се довео у раван цртежа настаје
заокренути пресек
попречни пресек
делимичан пресек
Раван пресека означава се са
пуном танком линијом
испрекиданом линијом
линијом црта тачка црта са задебљањима на месту стрелица и на месту промене правца сечења
Када се попречни пресек црта на лицу места тада се контура пресека црта
пуном танком линијом
испрекиданом линијом
пуном дебелом линијом
Када је потребно у пресеку приказати поједине детаље предмета примењује се
полупресек
заокренут пресек
делимичан пресек
