03_Fensterkonstruktion

Total questions: 37

Worksheet time: 28mins

Name
Class
Date
1.

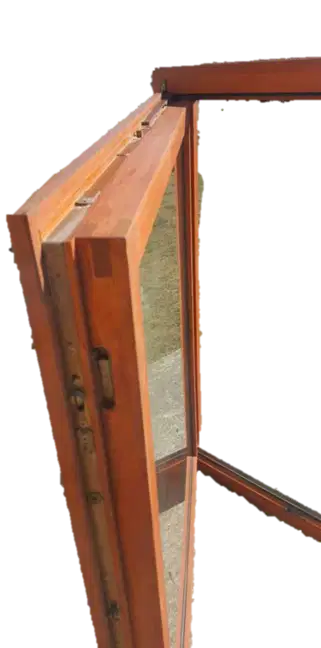

In welche Rubrik fällt diese Fensterkonstruktion?

a)

Verbundfenster

b)

Doppelfenster

c)

Einfachfenster

2.

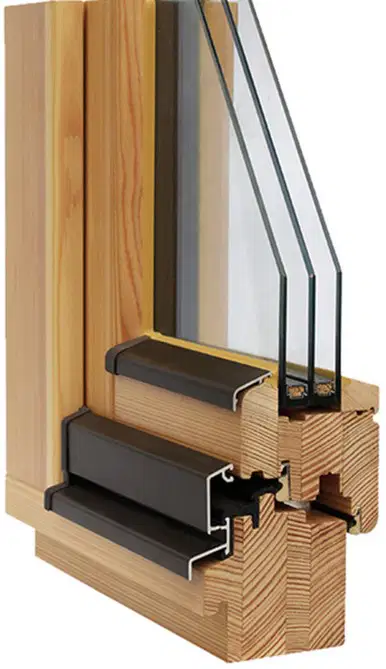

In welche Rubrik fällt diese Fensterkonstruktion?

a)

Verbundfenster

b)

Doppelfenster

c)

Einfachfenster

3.

Was bedeuten die Abkürzungen EV und IV bei Fensterverglasungen?

a)

Euroverbund

b)

Einfachverglasung

c)

Isolierverbund

d)

Isolierverglasung

4.

Was bedeutet die Abkürzung 2-IV und 3-IV bei der Fensterverglasung?

a)

2-Scheiben-Isolierverglasung

b)

2fach geprüftes Internationales Verbundglas

c)

3-Scheiben-Isolierverglasung

d)

3fach geprüftes Internationales Verbundglas

5.

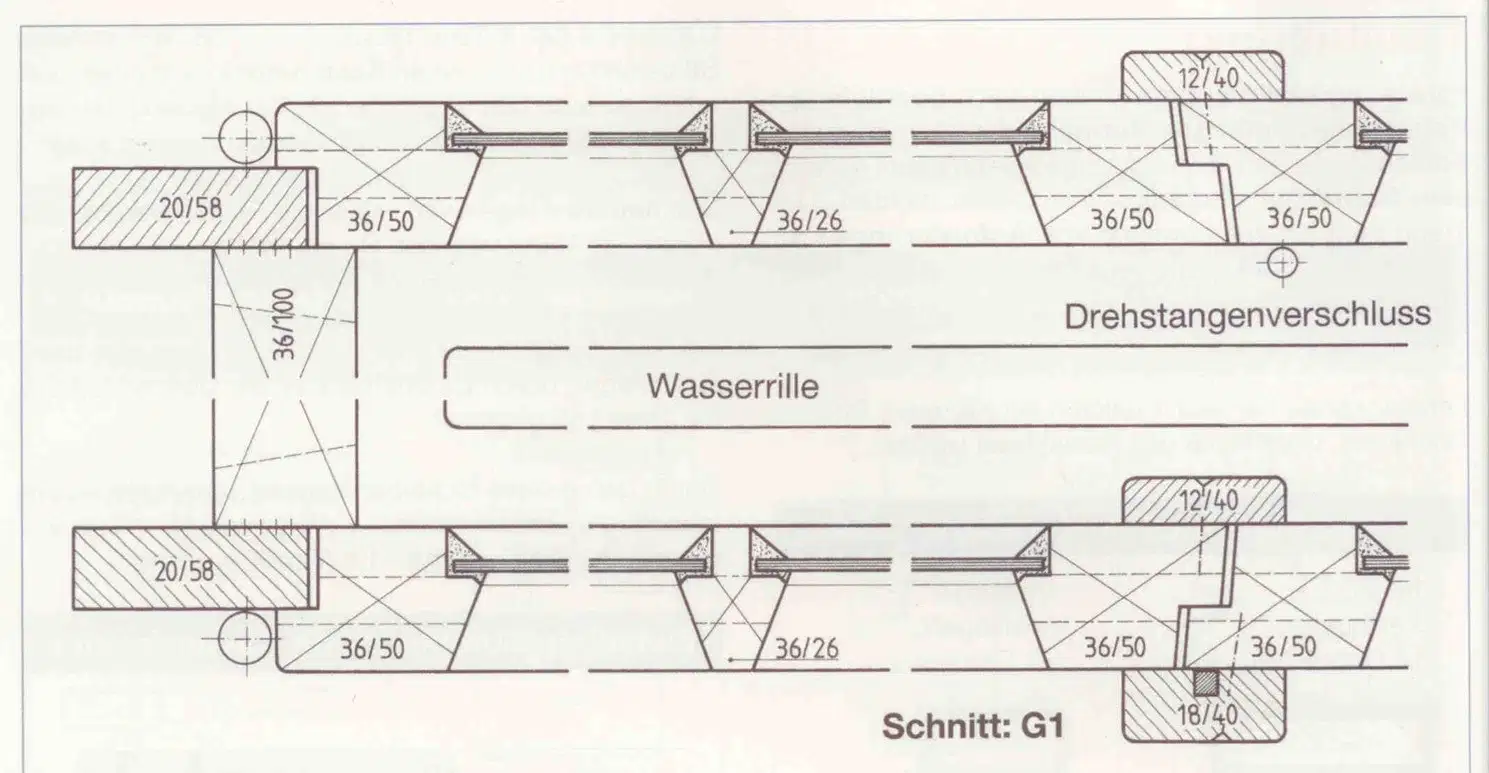

Welche Fensterkonstruktionsart wird hier dargestellt?

a)

Kastenfenster

b)

Pfostenfenster

c)

Rahmenpfostenfenster

d)

Leistenpfostenfenster

6.

Welche Fensterkonstruktionsart wird hier dargestellt?

a)

Kastenfenster

b)

Pfostenfenster

c)

Rahmenpfostenfenster

d)

Leistenpfostenfenster

7.

Welche Fensterkonstruktionsart wird hier dargestellt?

a)

Kastenfenster

b)

Pfostenfenster

c)

Rahmenpfostenfenster

d)

Leistenpfostenfenster

8.

Wie wird dieser Griff in der Tischlerfachsprache genannt?

a)

Halbolive

b)

Doppelolive

c)

Triebolive

d)

Fenstergriff

9.

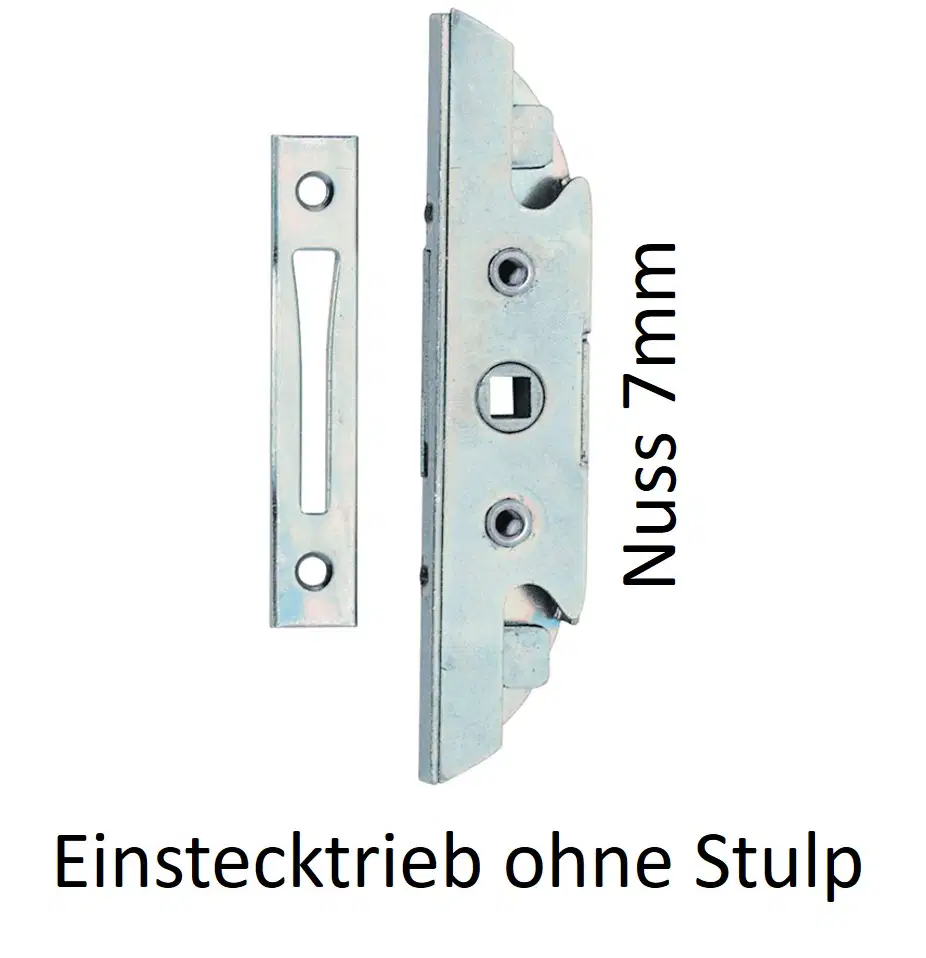

Welche Teile gehören zu diesem Einstecktrieb damit das Verschließen eines 2flg- Doppelfenster mit einer Handbewegung funktioniert, wähle die richtigen drei Beschlägeteile aus!

a)

b)

c)

d)

e)

10.

Am 01.02.2010 wurde für Fenster und Fenstertüren eine Kennzeichnungspflicht ausgerufen, um welche handelt es sich?

a)

RAL-Kennzeichnung

b)

ÖNORM-Kennzeichnung

c)

Ift-Kennzeichnung

d)

CE-Kennzeichnung

11.

Welche Anforderungen muss ein CE-Gekennzeichnetes Fenster erfüllen?

a)

Schlagregendichtheit

b)

Windwiderstandsfähigkeit

c)

Luftdurchlässigkeit

d)

Öffnungsweite min. 90°

e)

Wärmedurchgangskoeffizient

12.

Seit wann ist der Fenstereinbau normativ geregelt und in welcher ÖNORM ist dieser zu finden?

a)

01.02.2010

b)

01.12.2000

c)

ÖNORM B5530

d)

ÖNORM B5320

13.

Wieviel beträgt der Überschlag bei einem Normfenster, sodass eine sichere Beschlagsabdeckung gewährleistet ist?

a)

10mm

b)

12mm

c)

16mm

d)

18mm

e)

20mm

14.

Wieviel sollte die Wassernase im unterem Flügelteil ausgefräst werden, um den sicheren Abriss des Wasserfilms zu gewährleisten!

a)

5mm breit und 7mm tief

b)

3mm breit und 5mm tief

c)

7mm breit und 5mm tief

15.

Wo befindet sich bei einem Fenster der Druckausgleichsspalt und wie groß sollte dieser sein?

a)

Zwischen Glasscheibe und der Glasleiste

b)

Zwischen Stocküberschlag und Fensterflügel

c)

Spalt sollte 4-5mm betragen

d)

Spalt sollte 1-2mm betragen

16.

Welche Werte treffen auf die Bearbeitung von äußeren waagrechten Kanten bei Fenstern zu!

a)

Alle Kanten mindestens mit Radius 1mm abrunden

b)

Alle Kanten mindestens mit Radius 2,5mm abrunden

c)

Alle Kanten mindesten 15° abschrägen

d)

Alle Kanten mindesten 5° abschrägen

17.

Wie breit muss mindestens die Mittelfalzdichtung bei Fenstern sein?

a)

8mm

b)

12mm

c)

15mm

d)

18mm

18.

Wie hoch muss mindestens der Beschlagsfalz sein, oder wieviel Millimeter müssen zwischen Dichtungsfalz und Stulp stehen bleiben klicke diese beiden Werte an?

a)

Beschlagfalzhöhe min. 22mm

b)

Beschlagfalzhöhe min. 28mm

c)

Abstand Dichtungsfalz zu Stulp min. 3mm

d)

Abstand Dichtungsfalz zu Stulp min. 5mm

19.

Wird ohne Vorlegeband verglast, so ist in der Glasleiste sowie im Flügel ein Falz in der Größe von ? mm auszuführen.

a)

2x6mm

b)

4x8mm

c)

4x5mm

d)

6x6mm

20.

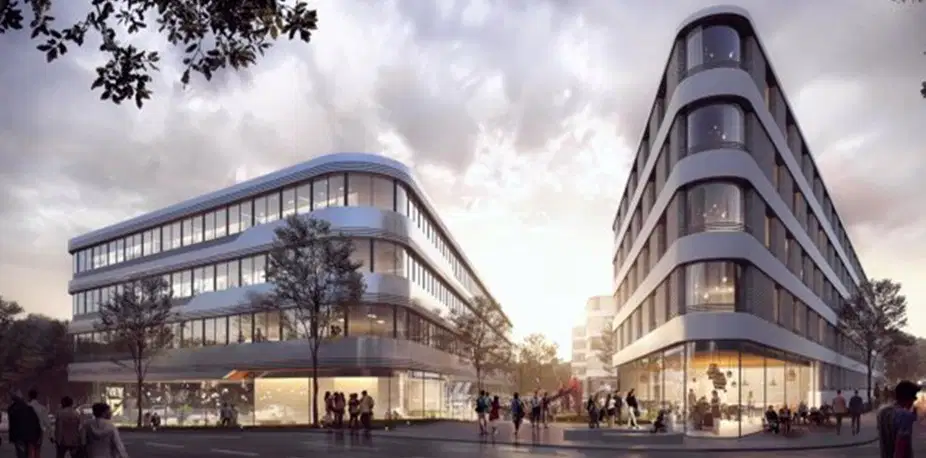

Auf Grund der Fensteranordnung im Gebäude unterscheiden wir drei Fassadentypen, welcher Typ hier dargestellt?

a)

Lochfassade

b)

Bandfassade

c)

Ganzglasfassade

21.

Welche Fensteröffnungsart wird auf dieser Abbildung dargestellt?

a)

Hebeschiebetüre

b)

Schiebefenster

c)

Abstellschiebekippfenster (PSK)

d)

Faltflügel

22.

Welche Fensteröffnungsart wird auf dieser Abbildung dargestellt?

a)

Hebeschiebetüre

b)

Schiebefenster

c)

Abstellschiebekippfenster (PSK)

d)

Faltflügel

23.

Wie nennt sich der Teil Nr. 4 an diesem Fensterstock?

a)

Pfosten

b)

Kämpfer

c)

Stollen

d)

Sprosse

24.

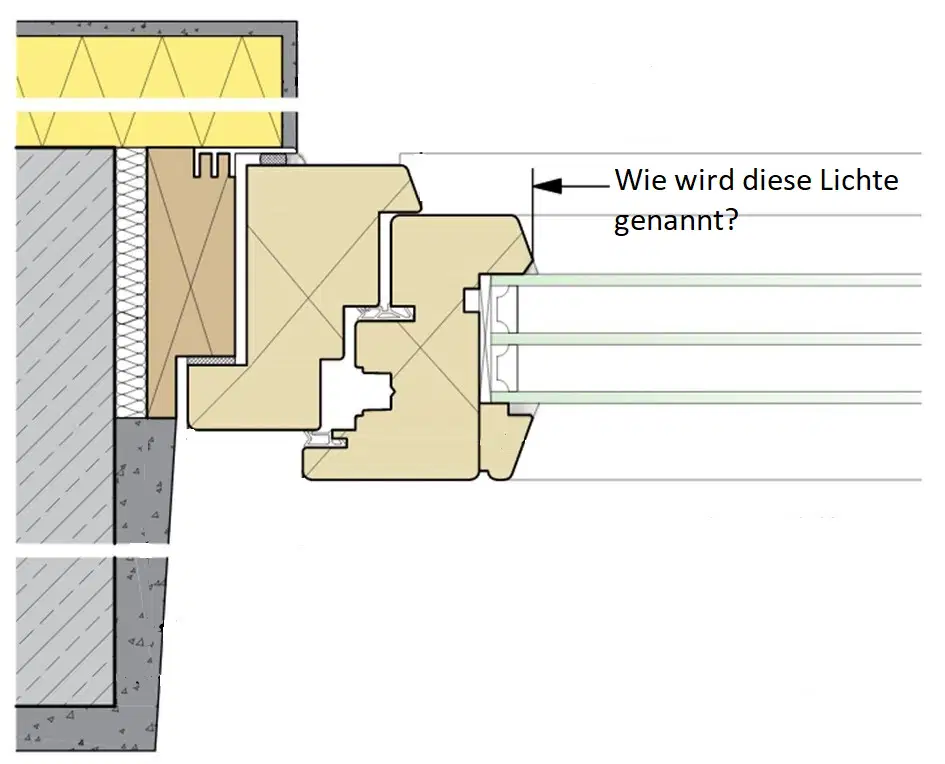

Wie wird diese Lichte bei einer Fassade bezeichnet?

a)

Stocklichte

b)

Architekturlichte

c)

Stockaussenmaß

d)

Glaslichte

25.

Wie wird diese Lichte bei einem Fenster genannt

a)

Stocklichte

b)

Architekturlichte

c)

Stockaussenmaß

d)

Glaslichte

26.

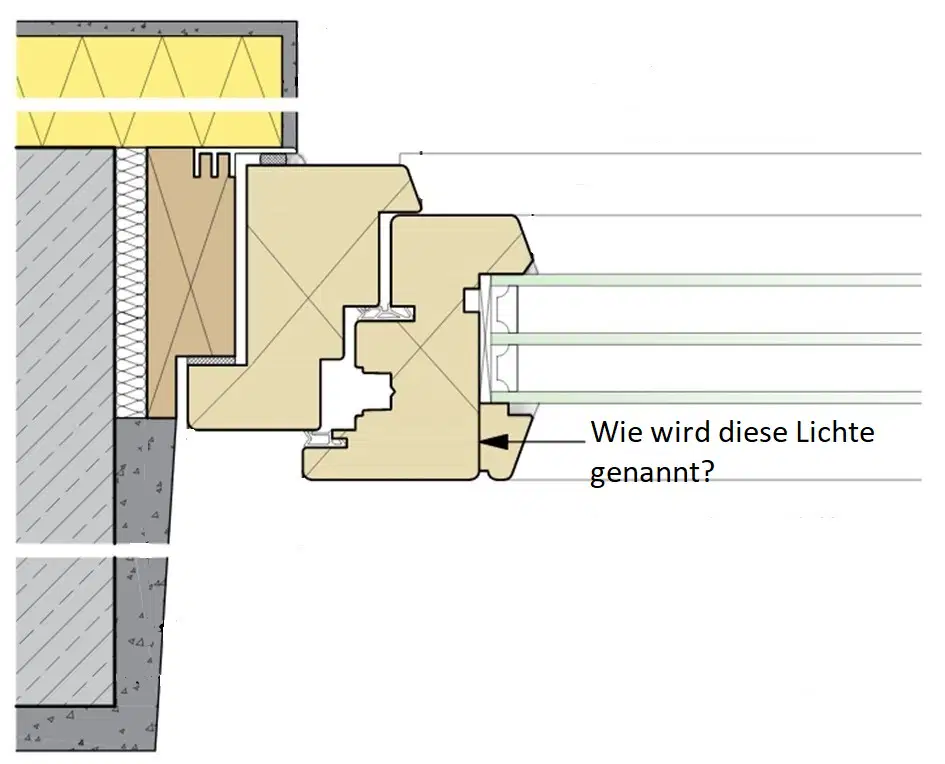

Wie wird diese Lichte bei einem Fenster genannt?

a)

Stocklichte

b)

Architekturlichte

c)

Glasfalzlichte

d)

Glaslichte

27.

Was bedeutet die Abkürzung L bei Fensterkanthölzern?

a)

Massiv Kantholz

b)

Massiv in der Länge Keilgezinkt

c)

Lamelliert Mittellage kann Keilgezinkt sein

d)

Lamelliert und Keilgezinkt

28.

Fenster bzw. die Fertigung von Fenstern unterliegen der ÖNORM B3013, welche 4 Anforderungen sind das?

a)

Ein genau definiertes, eng begrenztes Ausmaß an Holzfehlern

b)

Temperaturbeständig bis 120°C

c)

Die Jahrringneigung muss Rift oder Halbrift entsprechen

d)

Decklamellendicke muss mindestens 18mm sein

e)

Der Leim muss mindestens Beanspruchungsgruppe D4 entsprechen

29.

Auf welche Dichtungsebene trifft diese Aussage zu! Sie muss in einer Dichtungsebene rund um den Flügelrahmen laufen. Sie wird an den Ecken mit einer Gehrungszange ausgeklinkt und im oberen Falz mittig gestoßen.

a)

Überschlagdichtung

b)

Falzdichtung

30.

Wie lautet der Grundsatz in der ÖNORM B5320 (RAL)!

a)

Außen dichter als Innen

b)

Innen dichter als Außen

c)

Innen dampfdiffusionsoffen

31.

Um das wie vielfache sollte das Fenster beim Einbau an der Bauanschlussfuge innen dichter sein als außen?

a)

um das 8-10fache

b)

um das 10-12fache

c)

um das 12-14fache

d)

um das 14-16fache

32.

Welche Aufgabe erfüllen Regenschutzschienen am Fenster?

a)

Regenschutzschienen dienen der Entwässerung des Falzbereiches

b)

Regenschutzschienen verhindern, das bei Wind das Fenster nicht von der Dichtungsebene abgehoben wird

c)

Regenschutzschienen verhindern das Eindringen von Insekten im unterem Falzbereich

33.

Wie heißt der Fachausdruck, wenn eine Regenschutzschiene die Übertragung von Kälte reduziert, und auch das Anfrieren der Dichtung an der Schiene unterbindet?

a)

Eloxierte Regenschutzschiene

b)

Emaillierte Regenschutzschiene

c)

Thermisch getrennte Regenschutzschiene

d)

Polar getrennte Regenschutzschiene

34.

Auf was muss besonders geachtet werden, wenn eine Hebeschiebetüre in eine große Maueröffnung (Lichte Breite 8 Meter und Raumhoch) eingesetzt wird. kreuze die zwei richtigen an.

a)

Oberes Stockteil darf nur gleitend mit der Geschoßdecke verbunden werden, und weiches Isoliermaterial verwenden

b)

Dimensionen der Holzteile beachten diese müssen um 10mm dicker und breiter angenommen werden

c)

Bei den Beweglichen Teilen anstatt 4mm Falzluft müssen 5mm Falzluft angenommen werden

d)

Auf das Durchbiegen der oberen Geschoßdecke ist unbedingt Rücksicht zu nehmen

35.

Was muss unternommen werden, wenn bei der Verglasung eines Fensters keine Glasfalzbelüftung möglich ist!

a)

Glasscheibe muss rundum 8mm Luft haben umso die Belüftung des Glasfalzes zu ermöglichen

b)

Glasscheibe vollflächig in den Glasfalz kleben, um ein Kondensat in diesen Bereich zu vermeiden

c)

Glasscheibe weiter nach außen setzen damit der Taupunkt nicht zu weit nach innen verschoben wird und so ein Kondensat entsteht

36.

Zu welchem Fenstertyp gehört dieser Beschlag?

a)

Hebeschiebe- Fenster

b)

Faltflügel- Fenster

c)

Parallelschiebekipp- Fenster

d)

Schiebe- Fenster

37.

Jedes Fenster bzw. jede Fenstertüre muss das Gewicht auf die Geschoßdecke bzw. dementsprechende Vorsatzschalen übertragen, dass ist unabdingbar und muss auch aus einem dauerhaften Material bestehen auch muss es dort ein Fensterleben lang verbleiben. Wie nennt man dies in der Fachsprache?

a)

Bewitterungsschutz

b)

Barrierefrei

c)

Montageart nach RAL

d)

Lastabtragung
