Worksheets

200-270

Total questions: 84

Worksheet time: 42mins

Name
Class
Date
1.

. Какое буквенное обозначение цифрового устройства используют на функциональной электрической схеме для обозначения полусумматора?

a)

HS

b)

DC

c)

CD

d)

MS

2.

Покажите условно-графическое обозначение синхронного D-триггера

a)

b)

c)

3.

Покажите условно-графическое обозначение синхронного T-триггера

a)

b)

c)

4.

 Покажите условно-графическое обозначение триггера Шмидта

a)

b)

c)

5.

Покажите условно-графическое обозначение полусумматора

a)

b)

c)

6.

Покажите условно-графическое обозначение одноразрядного сумматора

a)

b)

c)

7.

Покажите условно-графическое обозначение нереверсивного четырехразрядного сдвигающего регистра?

a)

b)

c)

8.

Покажите таблицу истинности шифратора

a)

b)

c)

9.

Какое буквенное обозначение цифрового устройства используют на функциональной электрической схеме для обозначения дешифратора (декодера)?

a)

DC

b)

CD

c)

MS

d)

DM

10.

Какое буквенное обозначение цифрового устройства используют на функциональной электрической схеме для обозначения шифратора?

a)

CD

b)

MS

c)

DM

d)

ROM

11.

Какое буквенное обозначение цифрового устройства используют на функциональной электрической схеме для обозначения мультиплексора?

a)

MS

b)

RAM

c)

RG

d)

CT

12.

Какое буквенное обозначение цифрового устройства используют на функциональной электрической схеме для обозначения демультиплексора?

a)

DM

b)

ROM

c)

RG

d)

CT

13.

Какое буквенное обозначение цифрового устройства используют на функциональной электрической схеме для обозначения триггера?

a)

T

b)

ROM

c)

CT

d)

SM

14.

Какое буквенное обозначение цифрового устройства используют на функциональной электрической схеме для обозначения двухтактного триггера?

a)

TT

b)

ROM

c)

CT

d)

SM

15.

Достоинством динамического ОЗУ является

a)

низкая стоимость и высокая надежность

b)

высокое быстродействие

c)

низкое энергопотребление

d)

стойкость к ионизирующим воздействиям

16.

Достоинством статического ОЗУ является …

a)

высокое быстродействие и надежность

b)

низкая стоимость

c)

высокая технологичность производства

d)

устойчивость к перепадам давления

17.

Какая схема более понятна, и обязательно отражает связь между всеми использованными элементами в устройстве?

a)

принципиальная

b)

 функциональная

c)

структурная

d)

каскадная

18.

Какая микросхема преобразует номер входного сигнала в выходной двоичный код?

a)

 шифратор

b)

дешифратор

c)

мультиплексор

d)

 компаратор кода

19.

Какой узел (микросхема) преобразует входной двоичный код в выходной сигнал?

a)

дешифратор

b)

шифратор

c)

мультиплексор

d)

компаратор кода

20.

Какая микросхема предназначена для последовательной передачи одного из нескольких входных сигналов на один выход?

a)

мультиплексор

b)

дешифратор

c)

шифратор

d)

компаратор кода

21.

Какая микросхема предназначена для сравнения двух входных кодов и передачи выходных сигналов в результате этих сравнений?

a)

компаратор кода

b)

дешифратор

c)

шифратор

d)

демультиплексор

22.

Какой элемент предназначен для суммирования двух входных двоичных кодов?

a)

 сумматор

b)

 дешифратор

c)

триггер

d)

мультиплексор

23.

Как компаратор кода обозначается на схеме?

a)

 «==»

b)

DC

c)

CD

d)

MS

24.

Какая микросхема служит для преобразования входного двоичного кода в выходной двоично-десятичный код и наоборот для преобразования входного двоично –десятичного кода в выходной двоичный код?

a)

преобразователь кода

b)

дешифратор

c)

 шифратор

d)

мультиплексор

25.

Какими буквами обозначаются преобразователи на схемах?

a)

X/Y

b)

DC

c)

CD

d)

"=="

26.

 Какой буквой обозначаются в схеме специальные генераторы?

a)

G

b)

DS

c)

CD

d)

T

27.

Какими буквами обозначаются регистры на схемах?

a)

RG

b)

DC

c)

CD

d)

 «==»

28.

На какие две большие группы делятся все регистры?

a)

параллельный и сдвигающий регистры

b)

последовательный и сдвигающий регистры

c)

смешанный и сдвигающий регистры

d)

мультиплексорный и генераторный регистры

29.

Какая микросхема предназначена для запоминания, хранения массивов какой-либо информации, а точнее для наборов, таблиц, групп цифрового кода?

a)

 память

b)

дешифратор

c)

шифратор

d)

диод

30.

В какую память информация поступает один раз при изготовлении микросхемы?

a)

 постоянная память

b)

программируемая постоянная память

c)

оперативная память

d)

оперативная память

31.

В какую память информация может быть заменена пользователем с помощью специальных методов?

a)

программируемая постоянная память

b)

постоянная память

c)

сверхбыстрая оперативная память компьютера

d)

) внешняя память

32.

В какой памяти запись информации максимально проста и может быть обработана пользователем, даже если микросхема работает продолжительно, и информация в памяти теряется при отключении источника питания?

a)

оперативная память

b)

постоянная память

c)

программируемая постоянная память

d)

внешняя память

33.

Что подразумевается под емкостью запоминающего устройства?

a)

количество сохраненной информации

b)

номер ячейки

c)

интервал времени между передачей выбора с появлением выходных данных

d)

время передачи сигнала выбора при записи

34.

Что не относится к цифровым устройствам?

a)

транзистор

b)

тиристор

c)

резистор

d)

диод

35.

На сколько групп делятся регистры?

a)

2

b)

3

c)

4

d)

5

36.

На какие типы делятся триггеры по способу записи информации?

a)

асинхронные, синхронные

b)

сетевые, прямоугольные

c)

параллельные, последовательные

d)

цифровые, аналоговые

37.

Какого типа триггер с двумя входами информации и входом синхронизации?

a)

RS-триггер

b)

D-триггер

c)

JК-триггер

d)

Т-триггер

38.

К какому типу относится триггер с одним информационным входом и одним входом синхронизации?

a)

 D-триггер

b)

RS-триггер

c)

JК-триггер

d)

Т-триггер

39.

Укажите обозначение управляющего входа триггера.

a)

C

b)

D

c)

T

d)

R

40.

 Устройство, преобразующее выходные сигналы цифровых устройств в аналоговые?

a)

цифро-аналоговые преобразователи

b)

аналого-цифровые преобразователи

c)

преобразователь кода

d)

дешифратор

41.

. Какова функция аналого-цифрового преобразователя?

a)

преобразует аналоговый сигнал в входной цифровой сигнал, поступает на цифровое устройство для дальнейшей обработки и хранения

b)

используется для сопряжения с цифровым устройством и для сопряжения с внешней аналоговой сигнальной системой

c)

преобразует выход цифрового сигнала на цифровом устройстве в аналоговый сигнал

d)

для записи информации, которая может быть заменена пользователем с помощью специальных способов

42.

Какова функция цифро-аналогового преобразователя?

a)

 преобразует цифровой сигнал на цифровом устройстве в аналоговый сигнал на выходе

b)

преобразует аналоговый сигнал в входной цифровой сигнал, поступает на цифровое устройство для дальнейшей обработки и хранения

c)

используется для сопряжения с цифровым устройством

d)

используется для сопряжения с цифровым устройством

43.

Регистр означает...

a)

набор нескольких D-триггеров

b)

набор нескольких JK-триггеров

c)

набор нескольких DC-узлов

d)

 набор нескольких шифраторов

44.

Что такое регистры (англ. register)?

a)

электронные устройства для хранения многоразрядных чисел

b)

инструмент преобразования входного двоичного кода в номер выходного сигнала

c)

инструмент для настройки команд перехода к операции

d)

 инструмент для выполнения команд проверки состояния

45.

Как называется цифровое устройство с двумя стабильными состояниями?

a)

триггер

b)

регистр

c)

счетчик

d)

селектор

46.

Как называется устройство временного хранения информации?

a)

регистр

b)

компаратор

c)

счетчик

d)

селектор

47.

Как называется цифровое устройство, которое ведет учет импульсов, поступающих на вход?

a)

счетчик

b)

триггер

c)

регистр

d)

селектор

48.

Чему равно напряжение логической единицы для логических элементов КМДП?

a)

4,9 В

b)

2,5 В

c)

4 В

d)

15 В

49.

Чему равно напряжение логического нуля для логических элементов КМДП?

a)

0,1 В

b)

0,2 В

c)

0,35 В

d)

0,5 В

50.

Чему равно напряжение логической единицы для логических элементов ТТЛШ?

a)

2,5 В

b)

3,5 В

c)

1,5 В

d)

0,8 В

51.

Чему равно напряжение логического нуля для логических элементов ТТЛШ?

a)

0,4 В

b)

0,2 В

c)

0,6 В

d)

0,1 В

52.

Число входов цифрового устройства – это …

a)

коэффициент объединения элемента по входу

b)

коэффициент разветвления на выходе

c)

среднее время задержки распространения сигнала в логическом элементе

d)

средняя мощность, потребляемая логическим элементом в статическом режиме

53.

Допустимое число логических элементов, которое может быть подключено к выходу – это …

a)

коэффициент разветвления на выходе (нагрузочная способность логического элемента)

b)

среднее время задержки распространения сигнала в логическом элементе

c)

средняя мощность, потребляемая логическим элементом в статическом режиме (полезная мощность)

d)

работа переключения логического элемента

54.

Для чего предназначен триггер Шмидта?

a)

формирование из аналоговых входных сигналов прямоугольных импульсов

b)

работа входными цифровыми сигналами

c)

определение порядкового номера ячейки памяти

d)

определение времени между выборкой и появлением информации на выходе

55.

Работа какого типового узла ЭВМ описывается следующей системой уравнений?

a)

шифратора

b)

демультиплексора

c)

мультиплексора

d)

дешифратора

56.

Основные преимущества логических микросхем?

a)

 высокая скорость и низкая потребляемая мощность

b)

низкая скорость и высокая потребляемая мощность

c)

параллельность и последовательность

d)

цифровой и аналоговый

57.

Работа какого типового узла ЭВМ описывается следующей системой уравнений?

a)

дешифратора

b)

демультиплексора

c)

мультиплексора

d)

шифратора

58.

Как называется логический элемент реализующий логическую функцию «Конъюнкция»?

a)

И

b)

ИЛИ

c)

НЕ

d)

И-НЕ

59.

 Как называется логический элемент реализующий логическую функцию «Дизъюнкция»?

a)

ИЛИ

b)

И

c)

НЕ

d)

И-НЕ

60.

Как называется логический элемент реализующий логическую функцию «Инверсия»?

a)

НЕ

b)

ИЛИ

c)

И

d)

И-НЕ

61.

Как называется логический элемент реализующий логическую функцию «Отрицание конъюнкции»?

a)

И-НЕ

b)

ИЛИ

c)

НЕ

d)

И

62.

Как называется логический элемент реализующий логическую функцию «Отрицание дизъюнкции»?

a)

ИЛИ-НЕ

b)

ИЛИ

c)

НЕ

d)

И-НЕ

63.

Покажите условно-графическое обозначение асинхронного RS-триггера

a)

b)

c)

64.

Покажите условно-графическое обозначение асинхронного JK-триггера

a)

b)

c)

65.

Покажите условно-графическое обозначение синхронного RS-триггера

a)

b)

c)

66.

Покажите условно-графическое обозначение синхронного JK-триггера

a)

b)

c)

67.

Покажите таблицу истинности дешифратора

a)

b)

c)

d)

68.

Покажите таблицу истинности преобразователя десятичного числа в код семисегментного индикатора

a)

b)

c)

d)

69.

Покажите схему триггера Шмидта

a)

b)

c)

d)

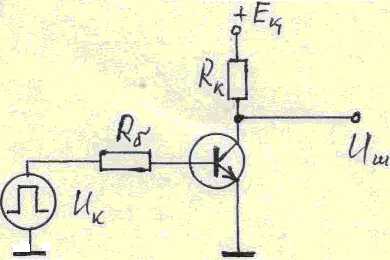

70.

Покажите схему транзисторного ключа

a)

b)

c)

d)

71.

Покажите включение стабилитрона в работу

a)

b)

c)

d)

72.

Покажите асинхронный RS-триггер

a)

b)

c)

d)

73.

Покажите синхронный  JK-триггер

a)

b)

c)

74.

Покажите схему одноразрядного сумматора

a)

b)

c)

d)

75.

Покажите схему многоразрядного сумматора

a)

b)

c)

d)

76.

Покажите схему цифрового компаратора

a)

b)

c)

77.

Покажите схему дешифратора

a)

b)

c)

78.

294. Покажите условно-графическое обозначение шифратора

a)

b)

c)

79.

Покажите условно-графическое обозначение дешифратора

a)

b)

c)

80.

296. Покажите условно-графическое обозначение мультиплексора[ПW1]

 [ПW1]

a)

b)

c)

81.

297. Покажите схему включения биполярного транзистора с общей базой

a)

b)

c)

82.



298. Покажите схему включения биполярного транзистора с общим эмиттером

a)

b)

c)

83.

299. Покажите схему включения биполярного транзистора с общим коллектором

a)

b)

c)

84.

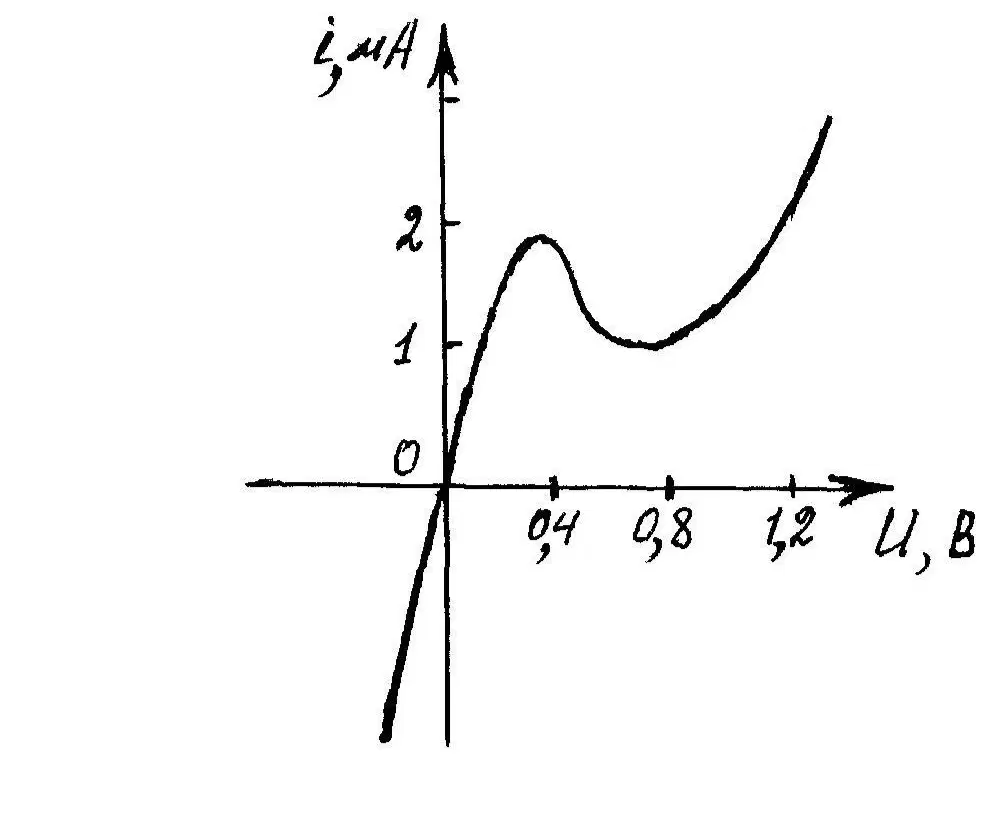

300. Покажите вольт-амперную характеристику туннельного диода

a)

b)

c)

Similar Resources on Wayground

Маршрутизаторлар мен веб-серверлер

89 questions

Маршрутизаторлар мен веб-серверлер

quiz

Worksheet

•

University

Инженерная механика 241-320

79 questions

Инженерная механика 241-320

quiz

Worksheet

•

University

23-16

80 questions

23-16

quiz

Worksheet

•

University
