Worksheets

ИГ 201-240

Total questions: 48

Worksheet time: 24mins

Name
Class
Date
1.

Определите взаимное расположение прямых AB и CD

a)

Прямые параллельны

b)

Прямые скрещивающиеся

c)

Прямые пересекаются

d)

Прямые занимают горизонтальное положение

2.

Как задана плоскость, изображенная на чертеже?

a)

Масштабом уклонов

b)

Треугольником

c)

Двумя параллельными прямыми

d)

Двумя пересекающимися прямыми

3.

Какой вид масштаба указан на рисунке?

a)

Линейный масштаб

b)

Инженерный масштаб

c)

Угловой масштаб

d)

Маркшейдерский масштаб

4.

Какой вид масштаба указан на рисунке?

a)

Числовой масштаб

b)

Линейный масштаб

c)

Инженерный масштаб

d)

Угловой масштаб

5.

Каким методом на чертеже определена натуральная величина отрезка АВ?

a)

Метод дополнительной вертикальной плоскости (Разрез)

b)

Метод прямоугольного треугольника

c)

Метод круговых конусов

d)

Метод аналитических исчислений

6.

Каким методом на чертеже произведено градуирование отрезка АВ?

a)

Метод пропорционального деления отрезков в заданном соотношении (теорема Фалеса)

b)

Метод прямоугольного треугольника

c)

Метод круговых конусов

d)

Метод аналитических исчислений

7.

Определите положение точек C и D относительно прямой АВ

a)

Точки C и D не принадлежат прямой АВ

b)

Точки C и D принадлежат прямой АВ

c)

Точка C принадлежит прямой АВ, точка D не принадлежит

d)

Точка D принадлежит прямой АВ, точка C не принадлежит

8.

0Определите, какая из точек (А,В, С) принадлежит плоскости Р

a)

Точка А принадлежит плоскости Р

b)

Точка С принадлежит плоскости Р

c)

Точка В принадлежит плоскости Р

d)

Ни одна из точек не принадлежит плоскости Р

9.

0Определите, какая из точек (E, F) принадлежит плоскости , заданной пересекающимися прямыми АВ и ВС

a)

Точка F принадлежит плоскости

b)

Точка E принадлежит плоскости

c)

Точки E и F принадлежат плоскости

d)

Ни одна из точек не принадлежит плоскости

10.

Определите, какая из точек (Е, М) принадлежит плоскости a , заданной треугольником АВС

a)

Точка М принадлежит плоскости a

b)

Точка E принадлежит плоскости a

c)

Точки E и М принадлежат плоскости a

d)

Ни одна из точек не принадлежит плоскости a

11.

Какой тип топографической поверхности задан на плане?

a)

Впадина

b)

Возвышение

c)

Сфера

d)

Цилиндр

12.

Как называются отрезки, указывающие направление ската поверхности (плоскости)?

a)

Бергштрихи

b)

Огибающие

c)

Азимуты

d)

Угол падения плоскости

13.

Как называется метод, который применяется при построении откосов насыпи для прямолинейного участка дороги?

a)

Метод вспомогательных прямых круговых конусов

b)

Метод дополнительной вертикальной плоскости

c)

Метод пропорционального деления

d)

Метод замены плоскостей проекций

14.

Как называется метод, который применяется при построении откосов выемки для прямолинейного участка дороги?

a)

Метод вспомогательных прямых круговых конусов

b)

Метод дополнительной вертикальной плоскости

c)

Метод пропорционального деления

d)

Метод замены плоскостей проекций

15.

Какой метод применяется для построения откоса насыпи для криволинейного участка дороги?

a)

Метод вспомогательных прямых круговых конусов

b)

Метод пропорционального деления

c)

Метод замены плоскостей проекций

d)

Метод плоскопараллельного перемещения

16.

Уровень какого моря принимается за абсолютную нулевую отметку?

a)

Балтийское море (Финский залив)

b)

Черное море

c)

Японское море

d)

Красное море

17.

На топографической поверхности бергштрихи показывают направление….

a)

ската поверхности (плоскости), т.е. направление от более высокой отметки к более низкой

b)

линии нулевых работ

c)

линии пересечения откосов площадки

d)

с севера на юг

18.

Линии топографической поверхности, соединяющие точки одинаковой высоты

a)

горизонтали (изогипсы)

b)

бергштрихи

c)

линии пересечения откосов площадки

d)

линии ската поверхности

19.

Определить отметку точки N, принадлежащей топографической поверхности

a)

22

b)

23

c)

0

d)

-22

20.

Скаты в четырёхскатных крышах, которые направлены к торцевым стенам

a)

Вальмы

b)

уклоны

c)

Конек

d)

Свес

21.

Плоскости, которые образуют крышу

a)

Скаты

b)

Стены

c)

Конек

d)

Перекаты

22.

Размер толщины стены в 250мм называется

a)

Размером в кирпич

b)

Размером в полкирпича

c)

Размером в четверть кирпича

d)

Размером в полтора кирпича

23.

Какой из этих размеров толщины стены называется в два кирпича?

a)

510мм

b)

380мм

c)

120мм

d)

640мм

24.

Какой из этих размеров толщины стены называется в полтора кирпича?

a)

380мм

b)

510мм

c)

120мм

d)

640мм

25.

Как называются перекрытия над верхним этажом?

a)

чердачным

b)

цокольным

c)

смежным

d)

междуэтажным

26.

Ограждающий элемент, разделяющий внутреннее пространство здания на отдельные помещения

a)

перегородка

b)

крыша

c)

фундамент

d)

цоколь

27.

Основание, передающее нагрузку от здания на грунт:

a)

фундамент

b)

кровля

c)

отмостка

d)

стены

28.

Часть здания, служащая для сообщения между этажами

a)

лестница

b)

цоколь

c)

чердак

d)

площадка

29.

Какие строительные объекты относят к инженерным сооружениям?

a)

мосты

b)

заводы

c)

школы

d)

театры

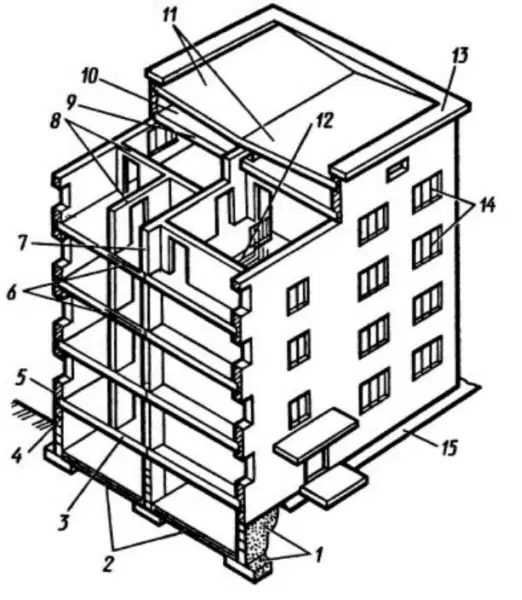

30.

Под каким номером значится отмостка?

a)

15

b)

7

c)

4

d)

1

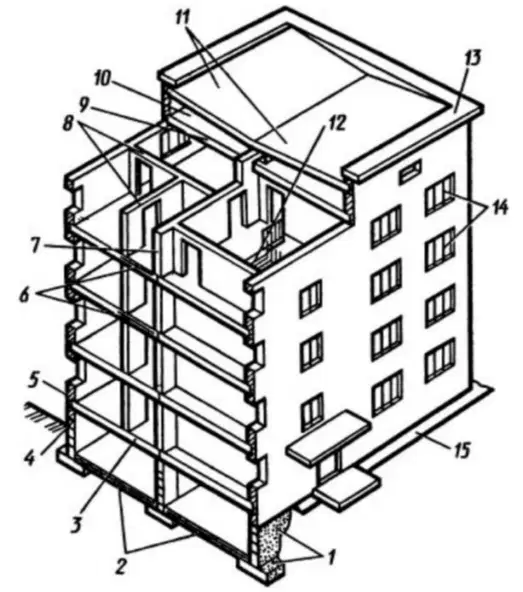

31.

Под каким номером обозначено междуэтажное перекрытие?

a)

6

b)

15

c)

12

d)

1

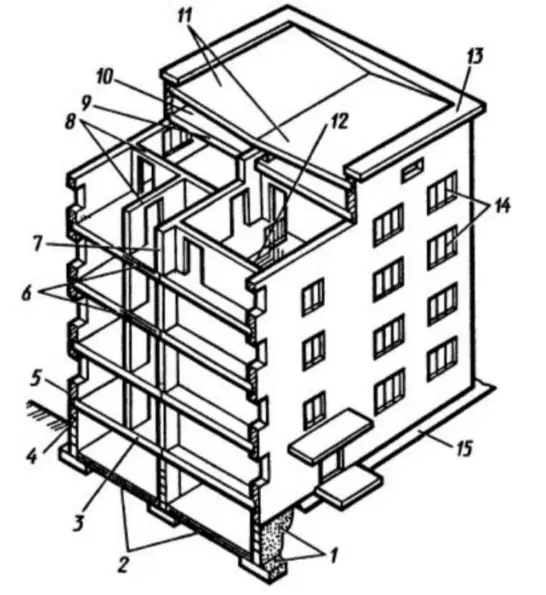

32.

Под каким номером обозначен парапет?

a)

13

b)

7

c)

9

d)

10

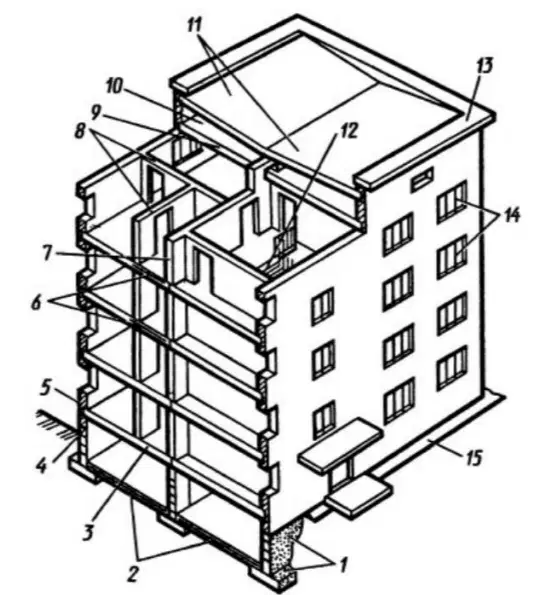

33.

Под каким номером обозначена межкомнатная перегородка?

a)

8

b)

6

c)

1

d)

13

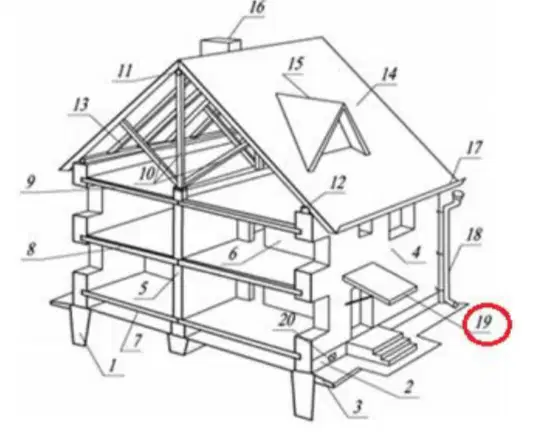

34.

Какой конструктивный элемент малоэтажного жилого дома показан под номером 19?

a)

Навес над крыльцом

b)

Цоколь

c)

Внутренняя несущая стена

d)

Оконный проём

35.

Какую величину принимают за единицу измерения в проекциях с числовыми отметками?

a)

1м

b)

1см

c)

1дм

d)

1дм

36.

Укажите горизонтальную прямую

a)

A

b)

B

c)

C

d)

D

37.

Укажите вертикальную прямую

a)

B

b)

A

c)

D

d)

C

38.

0На каком чертеже изображены параллельные прямые?

a)

D

b)

A

c)

B

d)

C

39.

На каком чертеже изображены параллельные прямые?

a)

C

b)

A

c)

B

d)

D

40.

Определите, какую отметку точки D, принадлежащей плоскости треугольника АВС

a)

Точка D имеет отметку 2,5

b)

Точка D имеет отметку 0

c)

Точка D имеет отметку 2

d)

Точка D имеет отметку 5

41.

Определить принадлежность точки D плоскости треугольника АВС

a)

Точка D принадлежит плоскости треугольника АВС

b)

Точка D не принадлежит плоскости треугольника АВС

c)

Точка D принадлежит горизонтальной плоскости проекций

d)

Точка D принадлежит произвольной плоскости пространства

42.

Как называются линии 2, 3, 4, 5, 6, принадлежащие плоскости треугольника АВС

a)

Горизонтали плоскости треугольника АВС

b)

Фронтали плоскости треугольника АВС

c)

Профильные прямые плоскости

d)

Произвольные прямые пространства

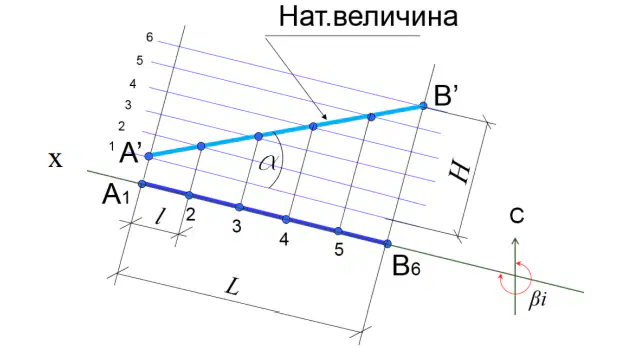

43.

Что означает параметр L на чертеже?

a)

Заложение прямой

b)

Превышение

c)

Угол падения прямой

d)

Азимут прямой

44.

Что означает параметр l на чертеже?

a)

Интервал заложения прямой

b)

Натуральная величина прямой

c)

Угол падения прямой

d)

Азимут прямой

45.

Какая геометрическая поверхность задана на плане?

a)

Прямой круговой конус

b)

Пирамида

c)

Цилиндр

d)

Прямая призма

46.

Какая геометрическая поверхность задана на плане?

a)

Пирамида

b)

Полусфера

c)

Сфера

d)

Цилиндр

47.

Какая геометрическая поверхность задана на плане?

a)

Прямая призма

b)

Полусфера

c)

Сфера

d)

Цилиндр

48.

Какая геометрическая поверхность задана на плане?

a)

Прямой круговой цилиндр

b)

Полусфера

c)

Сфера

d)

Конус
