112-1 康軒 9上 總複習(1)

Total questions: 71

Worksheet time: 36mins

Name
Class
Date
1.

小呆試玩剛做好的電流急急棒，發現測試棒觸碰迷宮時，電路沒有反應，可能是下列哪一個原因所造成？

a)

電池電壓不足

b)

電池正負極裝反

c)

導線銲接點脫落

d)

以上都有可能

2.

測試棒導線太短，可能會導致下列哪一種狀況？

a)

線路較為整齊，容易操作

b)

無法走完迷宮

c)

簡化遊戲難度

d)

操作時容易勾到其他部位

3.

製作電路作品時，下列兩個人的作法，何者較好？甲.連接電路前，先分別測試各元件的功能。 乙.直接製作作品，有問題再逐一測試元件。

a)

甲較好

b)

乙較好

c)

兩種作法效果一樣

4.

已知構成電路的基本要素包含電源、負載、開關、傳導體。附圖的電路中，「燈泡」屬於哪一要素？

a)

電源

b)

負載

c)

開關

d)

傳導體

5.

附圖中，哪一元件具有充電、放電的功能？

a)

甲

b)

乙

c)

丙

d)

丁

6.

下列哪一項敘述是「圖形使用者界面」的主要優點？

a)

不須記憶大量指令

b)

電腦程式執行較迅速

c)

減少系統運作所須的記憶體

d)

使機體價格大為下降

7.

某公司的手機應用程式簡潔好用，廣受使用者好評。請問此工作最可能是由該公司哪一個部門所負責？

a)

工業設計

b)

軟體設計

c)

機構設計

d)

硬體設計

8.

請問下列電子元件與電路符號配對，何者正確？

a)

b)

c)

d)

9.

將紅、綠兩個LED與一個開關連接成電路，其開關切換與電路運作如附圖，則此電路中運用的是何種開關？

a)

2段2腳滑動開關

b)

3段3腳滑動開關

c)

2段2腳船型開關

d)

3段3腳船型開關

10.

下列關於電容器的敘述，何者錯誤？

a)

能夠暫時儲存電力

b)

陶瓷電容接腳沒有極性之分

c)

電解電容接腳有極性之分

d)

電解電容短腳為正極、長腳為負極

11.

已知附圖電路中的電池有電、燈泡功能正常，但燈泡不亮，其原因為何？

a)

沒有傳導體

b)

沒有負載

c)

沒有形成斷路

d)

沒有形成封閉迴路

12.

（ ）下列何種電子元件作為電子開關時，能增強電子訊號？

a)

電阻

b)

電容

c)

二極體

d)

電晶體

13.

（ ）下列何者為有源蜂鳴器的特性？

a)

接腳有極性之分

b)

可發出不同音調

c)

可透過程式控制播放簡單旋律

d)

只要接通直流電源即可發聲

14.

（ ）若附圖電路中有一LED會持續發亮，只有在按下關開時才會熄滅，放開開關後又會亮起。則電路的「？」處應該安裝何種開關？

a)

常開按壓開關

b)

常閉按壓開關

c)

2段2腳滑動開關

d)

3段3腳船形開關

15.

（ ）「自保持電路」主要是利用何種元件，達到通電後保持接通狀態的效果？

a)

二極體

b)

電晶體

c)

繼電器

d)

感測器

16.

（ ）我們可用下列哪一個條件來判斷附圖電阻的電阻值？

a)

電阻的長度

b)

電阻的廠牌

c)

電阻的色環

d)

電阻的重量

17.

（ ）下列關於附圖電阻器的敘述，何者正確？

a)

接腳有極性之分，安裝時應注意正負極性

b)

只允許電流單向流動，逆向時形成斷路

c)

可用於調節電路中流過的電流

d)

通電時，具有儲存電荷的功能

18.

（ ）小全對撰寫程式很感興趣，並朝向此目標升學進修，則未來他可以在手機公司的哪一部門發揮長才？

a)

機構設計部門

b)

硬體設計部門

c)

工業設計部門

d)

軟體設計部門

19.

（ ）有一開關的構造與工作情形如附圖，此開關的名稱為何？

a)

船型開關

b)

滑動開關

c)

按壓開關

d)

微動開關

20.

（ ）繼電器運作時，為什麼會發出「答、答」的聲音？

a)

這是電磁鐵通電產生磁場的聲音

b)

這是電池產生電能的聲音

c)

這是NC、NO接點切換的聲音

d)

這是繼電器快要故障而發出的異聲

21.

蘋果公司的iPhone手機因為下列哪一種變革而引起手機使用習慣的革命？

a)

沒有電話線的「無線電話」設計

b)

可以摺疊的超大螢幕設計

c)

沒有鍵盤、且可多點觸控的螢幕設計

d)

首創彩色螢幕

22.

小珍的電流急急棒作品本來可以正常運作，但現在忽然沒有反應了。他應該先進行下列哪一種測試較為合理？

a)

逐一拉動銲點，檢查是否有導線脫落

b)

更換新電池，排除電力不足的影響

c)

以三用電表逐一檢查銲點前後是否通路

d)

逐一拆下元件，檢查元件功能是否正常

23.

若發現電源提供的電流量太大，可能損毀電路上的電器，可以用下列哪一種方法處理？

a)

在電路中串聯電阻器

b)

增加開關的數量

c)

減少電路上連接的電器

d)

在電路中串聯電晶體

24.

若小勤要在木板上鋸切一鏤空圓孔，以便放置水瓶；則下列哪一種做法可避免造成元件孔位過大而鬆動，影響作品成功率？

a)

b)

c)

25.

下列哪一個電子元件安裝時，不須注意接腳的腳位或極性？

a)

電阻

b)

LED

c)

蜂鳴器

d)

繼電器

26.

繼電器主要是利用哪一構造通電後，以控制接點的切換？

a)

電磁鐵

b)

彈簧

c)

NC接點

d)

NO接點

27.

下列何者不是「自保持電路」的特性？

a)

開關必須維持在ON檔位，電路才能持續運作

b)

核心元件是繼電器

c)

運作過程中，運用到「電磁鐵」的功能

d)

車庫門「按下開關後放開，開關彈回原位，而馬達則會持續運轉」就是自保持電路運作的結果

28.

下列何者是使用麵包板檢測元件時的正確方法？

a)

元件接腳盡可能互相跨接

b)

將元件以45度角插入孔洞

c)

不論元件接腳大小，都可直接插入孔洞

d)

使用完畢後拔出所有元件

29.

使用三用電表「電阻檔位」檢測斷路的電路時，電表畫面會呈現下列哪一種狀態？

a)

b)

c)

d)

30.

一個產品能獲得市場的肯定，最重要的是以下哪一項因素？

a)

運用最新科技

b)

滿足使用者需求

c)

美觀精緻

d)

價格低廉

31.

現今的交流電力系統，主要是由下列哪一位發明家所設計，因而帶動了科技和產業的進步？

a)

愛迪生

b)

特斯拉

c)

法拉第

d)

馬克士威

32.

下列關於繼電器的敘述，何者正確？

a)

可暫時儲存電力

b)

內有電磁鐵和磁簧開關

c)

接腳沒有極性區別，可隨意銲接

d)

正常運作時安靜無聲，發出「答答」聲代表故障

33.

開關是用來控制電路導通或斷開的元件，下列何者為船型開關（又稱為洛克開關、翹板開關）？

a)

b)

c)

d)

34.

關於附圖兩種元件的說明，下列何者錯誤？

a)

兩者的接腳都有極性的分別

b)

兩者如果通以逆向電壓，都會形成斷路

c)

兩者通電都會發光

d)

兩者都是由半導體材質製成

35.

已知構成電路的基本要素包含電源、負載、開關、傳導體。附圖的電路中，「電線」屬於哪一要素？

a)

電源

b)

負載

c)

開關

d)

傳導體

36.

下列元件中，何者的接腳數量與其他三者不同？

a)

色碼電阻

b)

陶瓷電容

c)

整流二極體

d)

電晶體

37.

小庭將電池盒的紅黑線，分別連到附圖繼電器的兩個接腳上時，會聽到「答」的一聲，則他接的是哪兩個接腳？

a)

甲丁

b)

乙丙

c)

乙戊

d)

丙戊

38.

（ ）下列哪一種方式可以最快速、廣泛地蒐集使用者的意見？

a)

街頭採訪

b)

電話訪問

c)

網路問卷

d)

到府調查

39.

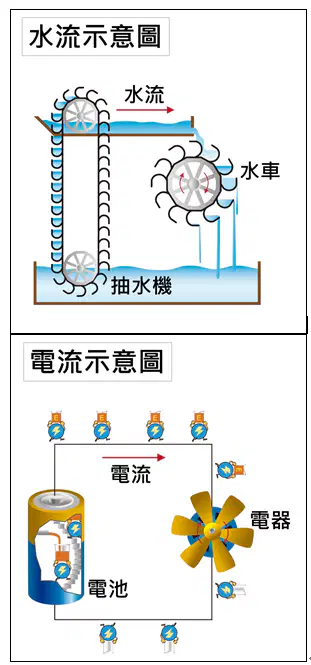

（ ）參考附圖，關於「電流」與「水流」的相關敘述，下列何者錯誤？

a)

都是因為電位∕水位的高低差而流動

b)

都是由高處流向低處

c)

都是在低處時能量最大

d)

攜帶的能量可讓迴路中的設備運作

40.

（ ）附圖中，哪一個電阻與LED的正極接腳相連？

a)

甲

b)

乙

c)

丙

d)

丁

41.

（ ）下列哪一個麵包板上的電路，與附圖電路相同？

a)

b)

c)

d)

42.

（ ）下列關於麵包板的敘述，何者錯誤？

a)

有多種孔洞數量的麵包板，可依需求選用

b)

可直接插拔電阻、電容、LED等電子元件

c)

兩個要導通的元件接腳，應該要接在不同直排上

d)

若電子元件接腳過大，可先銲接導線再連接麵包板

43.

（ ）下列何種電子元件具有方向性，只允許電流由單一方向通過？

a)

二極體

b)

按鈕開關

c)

電容

d)

電阻

44.

（ ）消費者的喜好會隨著時間或流行趨勢而改變，下列關於智慧型手機的變化趨勢觀察，何者錯誤？

a)

尺寸越來越小

b)

實體按鍵越來越少

c)

相機功能越來越強

d)

電池電量越來越大

45.

（ ）加拿大哲學家麥克魯漢提出「媒體是人類感觀的延伸」的看法，例如︰電視是視覺的延伸，讓我們可以看到遠方的影像。據此推論，下列何人的貢獻，與延伸我們「聽覺感觀延伸」關係最密切？

a)

貝爾

b)

法拉第

c)

特斯拉

d)

瓦特

46.

已知手機的外觀、顏色、材質是許多人購買時的重要考量，這些性質是由手機公司的哪一個單位負責設計的？

a)

機構設計部門

b)

硬體設計部門

c)

工業設計部門

d)

軟體設計部門

47.

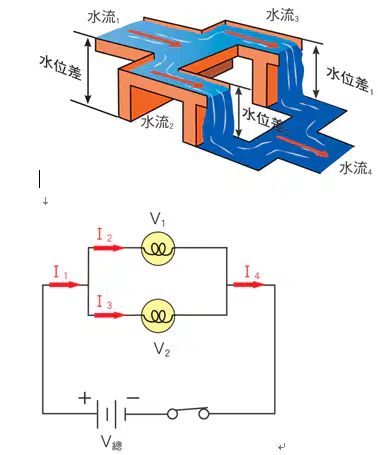

已知並聯電路的電壓V與電流I，可與分叉河道的水位差、水流概念進行對比，如附圖所示。則關於圖中電路的V與I之關係，下列何者正確？

a)

V總＝V1＝V2；I1＝I2＋I3＝I4

b)

V總＝V1＝V2；I1＝I2＝I3＝I4

c)

V總＝V1＋V2；I1＝I2＋I3＝I4

d)

V總＝V1＋V2；I1＝I2＝I3＝I4

48.

已知繼電器的電路分為：1.控制電路（連接電源、控制繼電器運作），2.工作電路（連接待控制的元件與電路）。則控制電路應該連接在圖中的哪組接點？　

a)

甲、丁

b)

乙、丙

c)

乙、戊

d)

丙、戊

49.

使用麵包板進行電路測試時，若元件的接腳太大無法插入孔中，如附圖，應該怎麼做最合理？

a)

不進行麵包板測試，只能直接製作成品

b)

可利用一字螺絲起子將麵包板的孔洞擴大，再插入元件

c)

可將元件接腳銲接單芯導線，再以導線插入麵包板

d)

另外購買接腳較小的元件進行測試

50.

如附圖，要在電路中的X、Y處安裝一個兩段兩腳滑動開關，則開關的甲、乙接腳應如何與X、Y連接，才可使電路正常運作？　①甲接X，乙接Y。　②甲接Y，乙接X。　

a)

只有①可以

b)

只有②可以

c)

①②都可以

51.

一麵包板上安裝了4個電組，如附圖。其中哪一個電阻的安裝方式不合理？　

a)

甲

b)

乙

c)

丙

d)

丁

52.

在電腦發展的早期，使用者必須透過輸入文字指令來操作電腦，這對於一般大眾來說並不友善。直到何種技術的引入，大大提升了電腦的易用性，並將電腦普及於一般民眾？

a)

觸控螢幕

b)

圖形化使用者介面和滑鼠

c)

網際網路和寬頻網路

d)

無線鍵盤和無線滑鼠

53.

下列關於企業社會責任的敘述，何者錯誤？

a)

要以投資人的獲利為唯一目標

b)

要避免對社會風氣造成負面影響

c)

要遵守各項法律規範

d)

生產銷售過程必須節約能源、保護環境

54.

若以「接腳是否有極性分別」為依據，將附圖的元件分成兩類，其中何者將單獨被分在一類？

a)

甲

b)

乙

c)

丙

d)

丁

55.

信元想在電路中增加一個能感應光線變化，進而自動開關的裝置。請問他可以選用下列哪一種電子元件來感應光線，然後再進一步控制電器的運作？

a)

太陽能電池

b)

光敏電阻

c)

發光二極體

d)

電容

56.

下列關於麵包板的敘述，何者錯誤？

a)

元件必須銲接在麵包板上才能導通電路

b)

麵包板孔洞內有金屬夾，可以固定並導通元件接腳

c)

麵包板上下端的橫排通常用來連接電源

d)

麵包板廣泛應用在電路設計的過程

57.

每一項科技的發展，背後往往涉及各種科學、技術的創新與突破。「電」的應用為我們帶來便利的現代生活，追本溯源，這是拜下列何人的發明所賜？

a)

貝爾

b)

赫茲

c)

法拉第

d)

愛因斯坦

58.

有一開關構造如附圖，關於此開關的構造與接點類型配對，下列選項何者正確？

a)

常開按壓開關；NO

b)

常開按壓開關；NC

c)

常閉按壓開關；NO

d)

常閉按壓開關；NC

59.

小維在作品裡安裝了一個開關，用來控制總電源。但他在銲接時，不慎將開關的兩個接腳導通了，這對作品有什麼影響？

a)

作品持續通電，無法斷電

b)

作品無法通電運作

c)

沒有影響

60.

（ ）已知串聯電路的電壓V與電流I，可與單一河道的水位差、水流概念進行對比，如附圖所示。則關於圖中電路的V與I之關係，下列何者正確？

a)

V總＝V1＝V2；I1＝I2＝I3

b)

V總＝V1＝V2；I1＋I2＋I3

c)

V總＝V1＋V2；I1＝I2＝I3

d)

V總＝V1＋V2；I1＋I2＋I3

61.

（ ）靜華正在為公司設計一款新手機，下列哪一種方法有助於產品更貼近市場需求？

a)

參考市場上最昂貴的手機

b)

盡可能加入最多的功能

c)

不計成本，採用最先進的技術與零件

d)

進行市場調查，確認目標客群的需求

62.

（ ）下列哪一個行為是企業對產品負責的態度？

a)

追蹤產品使用狀況

b)

上市前測試功能和安全性

c)

採用節能設計和不過度包裝

d)

以上皆是

63.

（ ）下列關於交流電和直流電的敘述，何者正確？

a)

一般電池提供的是交流電

b)

交流電的電流方向是固定的

c)

家用電腦雖以插座供電，但實際上是依賴直流電運作

d)

可在交流電路中加入電晶體，切換交流電與直流電

64.

（ ）附圖為繼電器接點示意圖，其中何者代表「NO」接點？

a)

甲

b)

乙

c)

丙

d)

戊

65.

（ ）已知整流二極體的電路導通情形與元件符號如附圖所示，則下列兩個電路中，燈泡的發亮情形為何？

a)

甲乙都不亮

b)

甲乙都亮

c)

只有甲亮

d)

只有乙亮

66.

（ ）在工廠裡許多大型工具機，為了確保安全，都設有「緊急停止按鈕」：平時沒有特殊作用，工具機可正常使用，但按下按鈕開關時，會讓系統斷電、停止運作。依據上述，此按鈕開關的類型為何？

a)

NO

b)

NC

c)

兩種都可以

67.

（ ）將常閉按壓開關、電池盒、燈泡、繼電器連接如附圖，則關於此燈泡的敘述，何者正確？

a)

燈泡常亮，按下開關時熄滅，放開開關又亮起

b)

燈泡常滅，按下開關時亮起，放開開關又熄滅

c)

燈泡常亮，按下開關時熄滅，放開開關維持熄滅

d)

燈泡常滅，按下開關時亮起，放開開關維持亮起

68.

（ ）附圖為繼電器接點示意圖，若有一電器，希望平時不運作，繼電器通電時開始運作，則此電器應接在哪一接點上？

a)

甲

b)

乙

c)

丙

d)

戊

69.

（ ）若想利用繼電器控制風扇：平時風扇持續運轉，繼電器通電後，風扇停止。則風扇的電路應該連接在圖中的哪組接點？

a)

甲、丁

b)

乙、丙

c)

乙、戊

d)

丙、戊

70.

（ ）小直利用附圖的繼電器控制馬達，讓馬達在繼電器線圈通電時轉動。已知他使用了4個接點，則哪一個接點可能沒用到？

a)

甲

b)

丙

c)

丁

d)

戊

71.

（ ）小華依照附圖連接成自保持電路，按下常開開關後，LED會正常發亮，但是一放開常開開關，LED就熄滅。則小華連接的電路，可能是圖中標示的哪一條線路沒接好？

a)

甲

b)

乙

c)

丙

d)

丁
