Soal SKEE koleksi

Total questions: 65

Worksheet time: 33mins

Name
Class
Date
1.

Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Elektromekanikal yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Merupakan pengertian dari...

a)

Relay

b)

MCB

c)

Push Buttom

d)

Selector Switch

e)

Cam Switch

2.

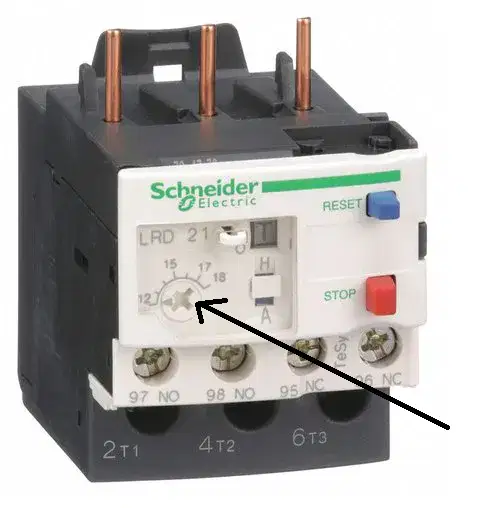

Perhatikan gambar TOR disamping, sebutkan fungsi dari bagian yang di tunjuk oleh arah panah?

a)

Untuk merubah kontak NO menjadi NC

b)

Untuk mensetting / tes keadaan Trip

c)

Untuk mereset dari kondisi trip ke kondisi normal

d)

Untuk mensetting batas tegangan

e)

Untuk mensetting batas arus

3.

untuk mengoperasikan motor 3 fasa Forward / reverse secara elektromekanik dapat menggunakan saklar . . . .

a)

TPST

b)

TPDT

c)

SPDT

d)

DPST

e)

DPDT

4.

Motor  adalah Suatu Tranduser  Yang mengubah Energi . . .

a)

Mekanik menjadi  energi Listrik

b)

Mekanik menjadi  energi Magnetik

c)

Magnetic  menjadi  energi Listrik

d)

Listrik  menjadi  energi mekanik

e)

Listrik  menjadi  energi magnetik

5.

Yang Bukan termasuk peralatan komponen  system kendali elektromekanik / elektromagnetik  dibawah ini . . .

a)

MCB

b)

TOR

c)

Relay

d)

Motor

e)

PLC

6.

program berikut digunakan untuk . . .

a)

menjalankan 2 motor bergantian

b)

menjalankan 2 motor berurutan

c)

menjalankan 2 motor bersamaan

d)

menjalankan motor secara direct online

e)

menjalankan 1 motor dengan timer

7.

Ketika tombol S1 ditekan, MCB F selalu trip, di manakah letak kesalahan instalasi tersebut ?

a)

1

b)

2

c)

3

d)

4

e)

5

8.

Gambar diatas merupakan gambar simbol pengaman motor dari beban lebih, terminal nomer berapakah yang harus disambung dengan rangkaian kontrol ?

a)

1 - 3 - 5

b)

2 - 4 - 6

c)

95 - 96

d)

97 - 98

e)

95 - 97

9.

perhatikan gambar, berapakah kapasitas arus pada spesifikasi MCB tersebut . . .

a)

230/400v

b)

45 A

c)

16 A

d)

4500

e)

3

10.

Perhatikan gambar diatas, bagaimana caranya supaya lampu L1 dan lampu L2 menyala secara bersamaan?

a)

Tekan PB emergency dan aktifkan TOR

b)

Tekan PB  ON 1 dan Tekan PB ON 2

c)

Tidak ada jawaban yang benar

d)

Semua jawaban benar

e)

Tekan PB ON 1, kemudian Tekan PB Stop, setelah itu Tekan PB ON 2

11.

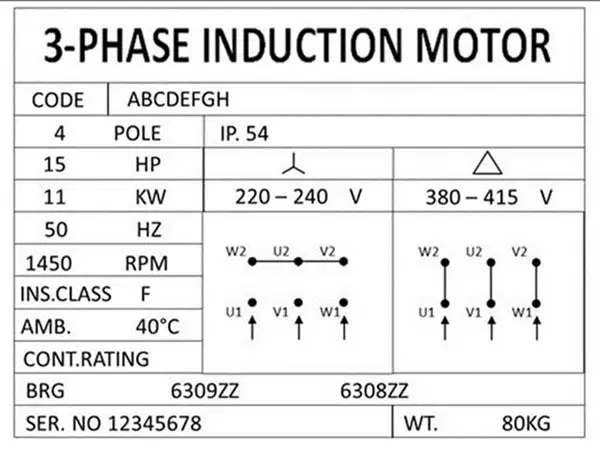

perhatikan namepalte motor, berapakah tegangan sumber yang dibutuhkan untuk mesupply rangkaian motor secara delta

a)

220 V

b)

220-240 V

c)

380 V

d)

415 V

e)

380-415 V

12.

Perhatikan gambar diatas, yang merupakan bagian coil kontaktor adalah?

a)

A

b)

B

c)

C

d)

D

e)

B dan C

13.

Perhatikan gambar diatas, yang merupakan bagian kontak bantu kontaktor adalah?

a)

A

b)

B

c)

C

d)

D

e)

B dan C

14.

Perhatikan gambar diatas, kapan lampu L3 menyala?

a)

Ketika Kontaktor 1 aktif

b)

Ketika kontaktor 2 aktif

c)

Ketika terjadi beban berlebih

d)

Ketika terjadi short circuit

e)

Ketika terjadi suplay PLN off

15.

Apa yang terjadi ketika kawat pada kabel fasa dan netral bersentuhan?

a)

Terjadi Beban Lebih

b)

Terjadi Short Circuit

c)

Terjadi Overload

d)

Tejadi Over Voltage

e)

Terjadi Tegangan Tinggi

16.
Yang dimaksud dengan Open Loop Control System adalah ........
a)
Sistim dimana aksi pengaturan tergantung dari keluaran (out put)
b)
Sistim dimana aksi pengaturan (input) sendiri tidak tergantung oleh keluaran (output) dari prosesnya
c)
Suatu kegiatan operasi yang cenderung membesar selisih harga yang diminta.
d)
Suatu kegiatan operasi yang cenderung memperkecil selisih harga yang di minta
e)
Sistem kontrol yang bukan tertutup
17.
Yang dimaksud dengan Close Loop Control System adalah.......
a)
Sistim dimana aksi pengaturan tergantung dari keluaran (out put)
b)
Sistim dimana aksi pengaturan (input) sendiri tidak tergantung oleh keluaran (output) dari prosesnya
c)
Suatu kegiatan operasi yang cenderung membesar selisih harga yang diminta
d)
Suatu kegiatan operasi yang cenderung memperkecil selisih harga yang di minta
e)
Sistem kontrol yang bukan terbuka
18.
Susunan komponen-komponen yang saling dihubungkan sedemikian rupa sehingga dapat mengendalikan atau mengatur keluaran yang sesuai harapan disebut sebagai :
a)
Sistem Pengaturan
b)
Sistem Otomatis
c)
Sistem Loop Tertutup
d)
Sistem Loop Terbuka
e)
Sistem Kendali
19.
Suatu sistem yang keluarannya tidak mempunyai pengaruh terhadap aksi kontrol disebut .......
a)
Sistem kontrol Loop terbuka
b)
istem kontrol umpan balik
c)
Sistem kontrol Loop tertutup
d)
Sistem pengontrolan kecepatan
e)
Sistem kontrol bebas
20.
Susunan komponen - komponen fisik yang dihubungkan atau berhubungan sedemikian rupa sehingga memerintahkan, mengarahkan atau mengatur diri sendiri atau sistem lain disebut :
a)
Sistem
b)
Sistem pengendali
c)
Input
d)
Output
e)
Pembanding
21.

Yang termasuk komponen input adalah...

a)

Pushbutton

b)

Motor listrik

c)

Lampu

d)

Sirine

22.

Salah satu komponen output adalah ...

a)

Sakelar

b)

Pushbutton

c)

Sensor

d)

Motor listrik

23.

saklar daya yang bekerja berdasarkan kemagnitan adalah....

a)

MCB

b)

Kontaktormagnit

c)

Push button

d)

TDR

e)

TOR

24.

Berikut simbol kontaktormagnit adalah....

a)

b)

c)

d)

e)

25.

Berikut simbol TDR adalah....

a)

b)

c)

d)

e)

26.

Kontak utama pada kontaktor berfungsi sebagai....

a)

mengalirkan arus sumber ke beban

b)

mengalirkan arus beban yang relatif kecil

c)

sebagai kendali

d)

sebagai kontrol motor

e)

sebagai pengunci

27.

Pada instalasi kendali berbasis elektromekanik membutuhkan komponen kontaktormagnet sebagai kendalinya. Bagaimana cara membedakan kontak-kontak yang akan digunakan untuk rangkaian daya dan pengendali?

a)

dengan cara melihat nomer kontaknya

b)

dengan cara menguji dengan AVO

c)

dengan cara mengukur nilai tahananya

d)

dengan cara mengukur nilai teganganya

28.

Ketika masuk ke industri banyak alat-alat yang dikendalikan melalui panel dan terdapat banyak tombol push button. Apa perbedaan antara kontak NO dan Kontak NC pada tombol tekan (push botton)?

a)

No untuk STOP sedangkan NC untuk START

b)

NO kontak terbuka sedangkan NC kontak tertutup

c)

NO kontak tertutup sedangkan NC kontak terbuka

d)

NO untuk tombol OFF sedangkan NC untuk tombol ON

29.

Ketika mengendalikan motor listrik secara START-DELTA, disini menggunakan waktu sebagai jeda perpindahan dari START ke DELTA dengan bantuan komponen TDR. Bagaimana prinsip kerja (TDR) ON-DELAY?

a)

Prinsip kerjanya sebagai pengaman motor listrik

b)

Prinsip kerjanya sebagai pembatas arus

c)

Prinsip kerjanya sebagai saklar pengaman beban lebih

d)

Prinsip kerjanya sebagai saklar penunda waktu

30.

Alat  pengaman  yang  digunakan  bila  pada  motor  terjadi  beban  lebih adalah....

a)

TDR

b)

TOR

c)

Kontaktor

d)

MCB

e)

Relay

31.

Dalam sistem pengendali elektromagnetik ada dua diagram gambar yang sering digunakan, yaitu....

a)

diagram ladder dan tangga

b)

Diagram tangga dan daya

c)

Diagram kendali dan daya

d)

Diagram kendali dan ladder

32.

Berapa nomer alamat yang ada pada kotak 1

a)

13-14

b)

21-22

c)

97-98

d)

31-32

e)

95-96

33.

Pada kotak 2 berapa nomer alamat kontak yang di pakai pada komponen tersebut....

a)

13-14

b)

21-22

c)

1-2

d)

3-4

e)

95-96

34.

Komponen nomer 3 menggunakan alamat berapa?

a)

1-2

b)

3-4

c)

5-6

d)

7-8

e)

13-14

35.

komponen nomer 4 adalah.....

a)

TOR

b)

DOL

c)

TDR

d)

Kontaktor

e)

MCB

36.

Berapa nomer alamat pada kotak 5....

a)

13-14

b)

21-22

c)

43-44

d)

95-96

e)

97-98

37.

Prinsip kerja TOR berdasarkan panas yang ditimbulkan oleh arus yang mengalir melalui elemen-elemen pemanas bimetal, maka bimetal melengkung selanjutnya akan menggerakkan kontak-kontak yaitu...

a)

kontak 95-96 membuka

b)

kontak 97-98 membuka

c)

kontak 13-14 membuka

d)

kontak 21-22 membuka

e)

kontak 43-44 membuka

38.

Diantara gambar di bawah ini yang merupakan jenis relay Double Pole Double Throw ( DPDT ) adalah ...

a)
b)
c)
d)
39.

Pada gambar berikut jika Switch Off ( S Off ) & Switch ON ( S ON ) ditekan secara bersamaan, maka yang akan terjadi adalah ..

a)

Alarm akan berbunyi

b)

Relay R1 & R2 Aktif

c)

Lampu indikator ON ( L ON ) akan menyala

d)

Lampu indikator OFF ( L OFF ) akan menyala

40.

Pada gambar berikut rangkaian pengunci / latching dilakukan oleh...

a)

Kontak 2 - 10 Relay R1

b)

Kontak 5 - 9 Relay R1

c)

Kontak 5 - 9 Relay R2

d)

Kontak 6 - 10 Relay R2

41.

Pada gambar berikut Alarm akan berbunyi jika...

a)

Switch ON ( S ON ) Ditekan

b)

Switch OFF ( S OFF ) Ditekan

c)

R2 Aktif dan LS1 Ditekan

d)

R1 Aktif dan LS2 Ditekan

42.

Salah satu jenis sensor suhu yang cara kerjanya memanfaatkan turunnya nilai tahanan terhadap temperatur secara eksponensial, disebut dengan ...

a)

Sensor PTC

b)

Sensor NTC

c)

Sensor RTD / PT 100

d)

Sensor LM 35

43.

Salah satu jenis sensor suhu yang cara kerjanya memanfaatkan naiknya nilai tahanan terhadap temperatur secara eksponensial, disebut dengan ...

a)

Sensor PTC

b)

Sensor NTC

c)

Sensor RTD / PT 100

d)

Sensor LM 35

44.

Gambar di bawah ini yang BUKAN merupakan jenis dari sensor suhu adalah ...

a)
b)
c)
d)
45.

Gambar di bawah ini yang bukan merupakan contoh dari Aktuator adalah ...

a)
b)
c)
d)
46.

Piranti elektromekanik yang berfungsi untuk menghasilkan daya gerakan, disebut dengan ...

a)

Sensor

b)

Transduser

c)

Transmiter

d)

Aktuator

47.

Piranti yang bertugas mendeteksi gerakan atau fenomena lingkungan yang diperlukan sistem kontroler, disebut dengan ...

a)

Sensor

b)

Transduser

c)

Transmiter

d)

Aktuator

48.

Piranti yang berfungsi untuk mengubah satu bentuk energi menjadi energi bentuk lainnya atau unit pengalih sinyal, disebut dengan ...

a)

Sensor

b)

Transduser

c)

Transmiter

d)

Aktuator

49.

Alat yang berfungsi untuk membaca sinyal sensing element dan mengubahnya supaya dimengerti oleh controller, disebut dengan ...

a)

Sensor

b)

Transduser

c)

Transmiter

d)

Aktuator

50.

Seperangkat peralatan atau objek fisik dimana variabel prosesnya akan dikendalikan, disebut dengan ...

a)

Input

b)

Output

c)

Plant

d)

Proses

51.

Jaringan listrik yang berfungsi untuk menyalurkan energi listrik dari pembangkit ke gardu induk adalah

a)

Jaringan Transmisi

b)

Jaringan Instalasi

c)

Jaringan Distribusi

d)

Jaringan Pembangkit

52.

Komponen yang berfungsi untuk melindungi motor listrik jika terjadi beban lebih, dimana komponen pengaman ini harus ada pada sistem kendali motor listrik.

Komponen ini disebut

a)

MCCB

b)

MCB

c)

TOR

d)

CT

53.

Pemasangan lampu indikator yang benar sebagai tanda jika sedang terjadi beban lebih

a)

Seri dengan MCB

b)

Seri dengan COIL

c)

Seri dengan Kontak NO TOR

d)

Seri dengan kontak NC

54.

Cara memasang tombol Emergency Stop dibawah ini adalah

a)

Seri antara NO Emergency Stop dengan NO Push Button

b)

Seri antara NO Emergency Stop dengan NC Push Button

c)

Seri antara NC Emergency Stop dengan NO Kontator

d)

Seri antara NC Emergency Stop dengan NO Push Button

55.

Cara memasang Lampu Indikator yang benar sebagai tanda dalam keadaan tombol emergency aktif adalah

a)

Parallel dengan NO Emergency Stop

b)

Parallel dengan NC Emergency Stop

c)

Seri dengan NC Emergency Stop

d)

Seri dengan NO Emergency Stop

56.

Jenis penghasutan motor listrik yang ada pada gambar adalah jenis penghasutan

a)

Forward - Star

b)

Reverse - Delta

c)

Start - Delta

d)

Bintang - Delta

57.

Untuk mengetahui besaran tegangan masuk pada sebuah panel kontrol motor 3 fasa digunakan alat ukur ?

a)

b)

c)

d)

58.

Alat ukur pada gambar digunakan untuk mengukur satuan ?

a)

Arus Listrik

b)

Tegangan Listrik

c)

Daya Listrik

d)

Frekuensi listrik

59.

Berikut keterangan kontak pada Thermal Overload Relay

1. 95-96 NC

2. 97 - 98 NO

3. 1-2 NO

4. 3-4 NC

5. 95-96 kontak utama

Keterangan yang benar, kecuali...

a)

1 2 3

b)

1 3

c)

4 5

d)

3 4 5

60.

Simbol dari SCR adalah

a)

b)

c)

d)

61.

Dibawah ini merupakan singkatan dari SCR, SSR & TRIAC, manakah yang benar?

a)

Silicon Controlled Reverse, Solid State Rectifier, Triode for Alternating Current

b)

Silicon Controlled Relay, Solid State Rectifier, Triode

c)

Silicon Controlled Rectifier, Solid State Relay, Triode for Alternating Current

d)

Silicon Controlled Rectifier, Solid State Reverse, Triode for Alternating Current

62.

Simbol dari TRIAC adalah

a)

b)

c)

d)

63.

Simbol dari Dioda adalah

a)

b)

c)

d)

64.

TRIAC dapat menggunakan tegangan

a)

DC

b)

Alternating Current

c)

AC & DC

d)

Semuanya Salah

65.

Apa perbedaan dari Solid State Relay dan Relay?

a)

Relay tidak memiliki bagian yang bergerak & Solid State Relay memiliki bagian yang bergerak

b)

Relay memiliki waktu switching yang cepat dibandingkan dengan Solid State Relay

c)

Solid State Relay terbuat dari bahan semikonduktor sedang Relay tidak

Similar Resources on Wayground

Sistim Injeksi

60 questions

Sistim Injeksi

quiz

Worksheet

•

12th Grade

GD540

60 questions

GD540

quiz

Worksheet

•

12th Grade

Prog_y_Rob_Sem2

70 questions

Prog_y_Rob_Sem2

quiz

Worksheet

•

1st - 12th Grade

Fluid Lines & Fittings

65 questions

Fluid Lines & Fittings

quiz

Worksheet

•

12th Grade - University

Pemahaman Sistem Komputer Kelas 7

65 questions

Pemahaman Sistem Komputer Kelas 7

quiz

Worksheet

•

7th Grade - University

Explorando a Robótica e Sensores

60 questions

Explorando a Robótica e Sensores

quiz

Worksheet

•

12th Grade

Automotive Final

60 questions

Automotive Final

quiz

Worksheet

•

12th Grade

new question

60 questions

new question

quiz

Worksheet

•

9th - 12th Grade
