WorksheetsTechnical Knowledge Assessment
Total questions: 21
Worksheet time: 34mins
Zaštitnu odjeću, obuću i drugu zaštitnu opremu propisuju _____ _____________ na radu.
(a)
Za bušenje provrta u steznu glavu bušilice pritegnemo (a) .
Radionički crtež prikazuje dijelove tehničke tvorevine nacrtane u dovoljnom broju pravokutnih projekcija koje općenito nazivamo (a) .
Savijanje lima je postupak obrade___ ______________________ čestica .
(a)
Svojstvo metala da se u tekućem stanju ( zagrijan na temperaturu taljenja ) može ulijevati u kalupe naziva se (a) .
Slitina (legura) od koje se izrađuju električni grijači je:
bronca
cekas
mjed
lem
Aluminij i magnezij su metali:
crne metalurgije
lake metalurgije
obojene metalurgije
teške metalurgije
Lijevnost i kovnost metala su :
fizikalna svojstva
mehanička svojstva
kemijska svojstva
tehnološka svojstva
Nevidljive bridove na radioničkom crtežu crtamo:
crta-točka-crtom
punom uskom crtom
punom širokom crtom
isprekidanom crtom
Na pravokutnoj projekciji nacrtanoj u presjeku šrafiramo:
plohe koje su uvećane
plohe koje su ukošene
plohe koje su nastale presijecanjem
plohe koje su umanjene
Očitajte mjeru s ljestvice pomičnog mjerila s preciznošću od 0,02 mm (preklop je označen strjelicama):
22,36 mm
22,40 mm
22,32 mm
22,50 mm
Vrh crtaće igle je od kaljenog čelika.
DA
NE
Točkalo se rabi za označavanje mjesta provrta na metalu.
DA
NE
Tehnički crtež nacrtan u M 1:2 uvećan je dva puta .
DA
NE
Strojarski tehničari bave se poslovima povezanim s projektiranjem, gradnjom, uporabom i održavanjem strojeva.
DA
NE
Crtež u presjeku nastaje tako da se zamišljenom ravninom presiječe predmet
na mjestu čiju unutrašnjost želimo prikazati.
DA
NE
Crna metalurgija proučava postupke prerade i primjene aluminija i legura
aluminija.
DA
NE
Aluminij i magnezij su metali:
crne metalurgije
lake metalurgije
obojene metalurgije
teške metalurgije
Upari pojmove s njihovim objašnjenjem:
crtež predmeta nastao zamišljenom
ravninom presijecanja
uske pune crte pod kutom od 45 stupnjeva
crtež pozicija predmeta koje je
potrebno izraditi
sadrži pozicije spojene u cjelinu
Nacrtaj ortogonalne (pravokutne) projekcije
(nacrt, tlocrt i bokocrt) tijela prikazanog crtežom
u mjerilu M1:1.
Pravokutne projekcije ne treba kotirati.
Označi mjerilo crtanja.
Po završetku zadatka (nacrtane pravokutne projekcije tijela) na papiru napiši svoje ime, a na zaslonu ucrtaj znak √ (kvačica) te nastavi s rješavanjem zadatak.
Po završetku kviza svoj crtež predaj učiteljici.

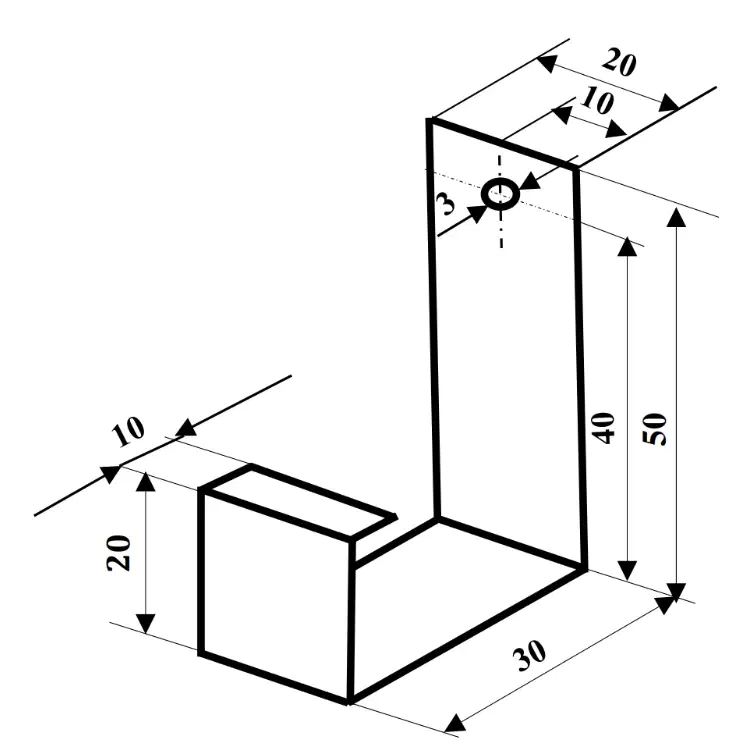

Na crtežu proizvoda prikazanog u prostornoj projekciji dane su sve potrebne mjere.
Nacrtaj radionički crtež predmeta u mjerilu M 1:1.
Pri kotiranju koristi simbole i pojednostavljenja. Zanemari debljinu lima.
Po završetku zadatka na papiru napiši svoje ime, a na zaslonu ucrtaj znak √ (kvačica) te nastavi s rješavanjem zadataka.
Po završetku kviza svoj crtež predaj učiteljici.
