Mur- tynk. sprawdzian 4

Total questions: 17

Worksheet time: 36mins

Name
Class
Date
1.

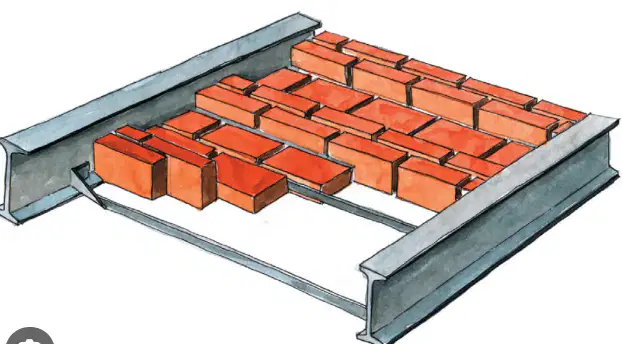

Strop przedstawiony na rysunku to:

a)

Strop monolityczny

b)

Kleina typu ciężkiego

c)

Kleina typu średniego

d)

Strop TERIVA

2.

Strop przedstawiony na rysunku to:

a)

Strop gęstożebrowy

b)

Monolityczny

c)

Prefabrykowany

d)

Strop TERIVA

3.

Rysunek obok przedstawia układ ścian nośnych:

a)

podłużny i mieszany

b)

poprzeczny i krzyżowy

c)

krzyżowy i podłuzny

d)

mieszany i krzyzowy

4.

Wskaż prawidłowe typy stropów betonowych monolitycznych pokazanych na rysunku

a)

A – strop płytowy, jednokierunkowo zbrojony, B – strop płytowo-belkowy (żebrowy), C – strop gęstożebrowy, D – strop płyta – żebro - podciąg

b)

A – strop płytowy, jednokierunkowo zbrojony, B - strop płyta – żebro - podciąg, C – strop gęstożebrowy, D – strop płytowo-belkowy (żebrowy)

c)

A – strop płytowy, jednokierunkowo zbrojony, B – strop płyta – żebro - podciąg, C – strop płytowo-belkowy (żebrowy), D - strop gęstożebrowy

d)

A – strop płytowy, jednokierunkowo zbrojony, B – strop gęstożebrowy, C – strop płytowo-belkowy (żebrowy), D – strop płyta – żebro - podciąg

5.

Wskaż główny element nośny w konstrukcji stropu gęstożebrowego POROTHERM

a)

prefabrykat ceramiczno-żelbetowy (pręty podłużne z kratownicą przestrzenną strzemion)

b)

prefabrykat ceramiczno-żelbetowy oraz pustaki ceramiczne

c)

prefabrykat ceramiczno-żelbetowy współpracujący z betonem żebra oraz z nadbetonem stropu

d)

nadbeton stropu

6.

Na rysunku pokazano rzut budynku w układzie konstrukcyjnym:

a)

podłużnym

b)

poprzecznym

c)

mieszanym

d)

krzyżowym

7.

Narysuj poprawnie izolację poziomą oraz pionową ściany fundamentowej

8.

Izolacja pozioma ścian pełni funkcję:

a)

Pomaga w rektyfikacji pionu ściany

b)

Służy do separacji elementów konstrukcyjnych muru

c)

Zapobiega podciąganiu kapilarnemu wilgoci z gruntu

d)

Pełni funkcję termoizolacyjną

9.

Czy w przypadku niewykonania izolacji poziomej ściany po wybudowaniu budynku jest możliwość jej odtworzenia?

a)

Nie ma możliwości wykonania izolacji poziomej

b)

Nie ma potrzeby odtwarzania takiej izolacji

c)

Tak ale jest to drogi i skomplikowany proces: na przykład iniekcja ciekłokrystaliczna

d)

Należy przemurowywać odcinkowo ściany odtwarzając izolację.

10.

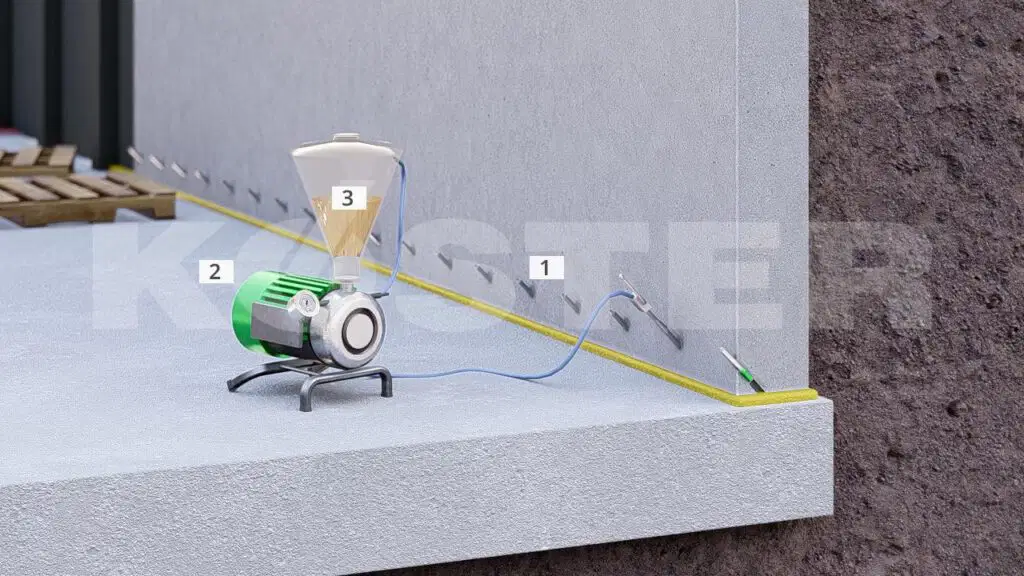

Na rysunku przedstawiono prace

a)

Odtwarzania spoiny poziomej muru żelbetowego

b)

Odtwarzania izolacji poziomej metodą iniekcji ciekłokrystalicznej ciśnieniowej

c)

Wykonanie iniekcji ciekłokrystalicznej w celu wzmocnienia ściany

d)

Wykonanie izolacji termicznej poziomej.

11.

Gdy woda gruntowa stale sięga ponad poziom podłogi piwnicy, należy wykonać:

a)

żadną z wymienionych

b)

Izolację typu średniego

c)

Izolację typu lekkiego

d)

Izolację typu ciężkiego

12.

Izolacje pionowe przeciwwilgociowe na istniejącym murze najlepiej wykonać:

a)

farbą poliuretanową

b)

Izolację z folii budowlanej klejonej

c)

Izolację bitumiczną bez przygotowania podłoża

d)

izolację szlamową którą można stosować na zawilgocone mury

13.

Najlepszą termoizolacją ścian fundamentowych jest

a)

Styrodur ponieważ jest nieprzesiąkliwy dla wody i

b)

Styropian o zwiększonej gęstości

c)

Styropian dach podłoga twardy

d)

Żadne z wymienionych

14.

Na podstawie fragmentu instrukcji producenta oblicz, ile bloczków gazobetonowych o wymiarach 240x240×590 mm potrzeba do wymurowania ściany grubości 24 cm, długości 12 m i wysokości 4 m.

a)

80 szt.

b)

336 szt.

c)

672 szt.

d)

8064 szt.

15.

Na podstawie fragmentu rzutu pomieszczenia oblicz liczbę cegieł potrzebnych do wymurowania projektowanej łamanej ścianki działowej wysokości 3 m, jeżeli norma zużycia cegieł wynosi 50 szt./m2

a)

600szt

b)

642szt

c)

660szt

d)

969szt

16.

Zgodnie z zasadami przedmiarowania robót murarskich ilość ścian oblicza się w metrach kwadratowych ich

powierzchni. Od powierzchni ścian należy odejmować powierzchnie projektowanych otworów okiennych

i drzwiowych większych od 0,5 m2.

Oblicz wartość przedmiaru robót związanych z wykonaniem ściany z cegły ceramicznej pełnej, której widok

przedstawiono na rysunku.

a)

21,75 m2

b)

22,11 m2

c)

C. 23,55 m2

d)

D. 25,60 m2

17.

Na rysunku przedstawiono rzut pomieszczenia, w którym zaplanowano wyburzenie ściany.

Oblicz powierzchnię ściany przeznaczonej do rozbiórki, jeżeli wysokość pomieszczenia wynosi 3,2 m.

a)

5,44 m2

b)

8,00 m2

c)

8,96 m2

d)

10,88 m2
