UJI KOMPETENSI KEAHLIAN TEKNIK INSTALASI TENAGA LISTRIK

Total questions: 25

Worksheet time: 37mins

Name
Class
Date
1.

Model Zelio Smart Relay yang dapat ditambah dengan extension adalah ...

a)

Analog

b)

Digital

c)

Compact

d)

Modular

2.

Aplikasi yang digunakan menjalankan program Zelio Smart Relay disebut dengan ...

a)

Zelio Soft

b)

Smart Zelio

c)

Relay Soft

d)

Zelio Smart

3.

Pada gambar berikut saat tombol tekan ditekan maka yang terjadi pada lampu adalah :

a)

Lampu L1 akan menyala

b)

Lampu L1 dan L2 akan menyala bersama

c)

Lampu L1 dan L2 akan menyala bergantian

d)

Lampu L2 akan menyala

e)

Tidak ada lampu yang menyala

4.

Jika sebuah Zelio Smart Relay memiliki 8 input dan 6 output maka jumlah I/O nya adalah ...

a)

8

b)

6

c)

2

d)

14

5.

Perhatikanlah gambar berikut. Komponen yang diberi tanda angka 2 adalah :

a)

MCB

b)

Coil Kumparan

c)

Kontak Bantu Kontraktor (NC)

d)

Tombol Stop

e)

Kontak Overload (NC)

6.

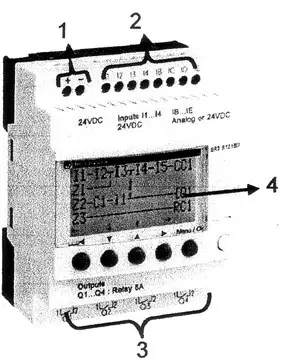

Perhatikanlah gambar disamping, bagian yang berupa input dan Zelio Smart Relay diunjukkan oleh nomor ...

a)

1

b)

2

c)

3

d)

4

7.

Perhatikan gambar di samping. Bagian manakah yang berupa Power Supply Input dari Zelio Smart Relay ...

a)

1

b)

2

c)

3

d)

4

8.

Gambar berikut merupakan rangkaian pengendali yang digunakan untuk :

a)

Mengendalikan motor 1 arah putaran

b)

Mengendalikan motor 2 arah putaran

c)

Mengendalikan motor maju mundur

d)

Mengendalikan motor secara bergantian

e)

Mengendalikan motor secara berurutan

9.

Jika kita ingin memasukkan Timer ke dalam area kerja Zelio Soft maka icon toolbar yang dipilih adalah ...

a)

b)

c)

d)

10.

Gambar berikut merupakan sambungan motor listrik 3 fasa jenis :

a)

Terlalu besarnya beban mekanik dari motor listrik

b)

Arus start yang tertalu besar atau motor listrik berhenti secara mendadak

c)

Terjadinya hubung singkat

d)

Terbukanya salah satu phase dari motor listrik 3 phase

e)

Sumber arus listrik terputus

11.

Alat penghubung dan pemutus dua lampu atau dua golongan lampu, baik secara bergantian maupun bersamaan, disebut

a)

Sakelar Tunggal

b)

Sakelar Seri

c)

Sakelar Tukar

d)

Sakelar Kelompok

e)

Sakelar Silang

12.

Kotak sambung cabang empat digunakan untuk penyambungan penghantar pada cabang empat jalur pipa adalah

a)

Kotak Ujung

b)

T Dos Cabang Dua

c)

T Dos Cabang Tiga

d)

Cross Dos

e)

T Dos Langsung

13.

Sambungan yang biasanya digunakan pada kotak sambung adalah

a)

Pig Tail

b)

Puntir

c)

Bell Hangers

d)

Western Union

e)

Britania

14.

Cara menghubungkan hantaran fitting yang benar adalah

a)

Hantaran phasa pada bagian ulir

b)

Hantaran phasa pada kontak dasar

c)

Hantaran nol pada kontak dasar

d)

Hantaran phasa dan nol pada kontak dasar

e)

Hantaran bebas dihubungkan terminal

15.

Instalasi listrik harus direncanakan sedemikian rupa sehingga kemungkinan terputusnya aliran listrik sangat kecil. Pernyataan di atas tergolong syarat pemasangan instalasi listrik yaitu

a)

Syarat Keandalan

b)

Syarat Keamanan

c)

Syarat Ekonomis

d)

Syarat Kesepakatan

e)

Syarat Kepekaan

16.

Bahan isolasi yang digunakan untuk menutupi atau melindungi ujung kabel penyambung percabangan di dalam kotak sambung adalah

a)

Lasdop

b)

Klem

c)

Pipa

d)

Inbow dus

e)

Roset

17.

Berapakah jumlah kabel pada titik F pada rangkaian berikut ?

a)

1

b)

2

c)

3

d)

4

e)

5

18.

Gambar berikut merupakan jenis sambungan kabel

a)

Pig Tail

b)

Puntir

c)

Bell Hangers

d)

Western Union

e)

Britannia

19.

Komponen utama yang ada pada Fotocell adalah ...

a)

Light Dependent Resistor (LDR)

b)

Negative Temperature Coefficient(NTC)

c)

Positive Temperature Coefficient(NTC)

d)

Resistor

e)

Thermistor

20.

Gambar berikut adalah ...

a)

Kotak Kontak

b)

Kotak Kontak Ganda

c)

Kotak Kontak Dengan Pengaman

d)

Kotak Kontak Tertutup

e)

Kotak Kontak Dengan Sakelar

21.

Thermal Over Load digunakan untuk pengaman motor listrik dari beban lebih, didalam TOR terdapat bimetal sebagai alat pemutus apabila terjadinya panas akibat beban lebih. Bimetal akan membengkok. TOR pada motor listrik dipasang secara ..

a)

Paralel

b)

Seri

c)

Campuran

d)

Kopel

e)

Sambungan Kumparan

22.

Pada gambar berikut , fungsi dari lampu indikator menandakan

a)

Motor Running

b)

Motor Shopping

c)

MCB bekerja memutuskan rangkaian

d)

Overload relay bekerja memutuskan rangkaian

e)

Kontraktor bekerja

23.

Perlengkapan untuk mengendalikan dan membagi tenaga listrik atau mengendalikan dan melindungi sirkit dan pemanfaatan tenaga listrik adalah

a)

PHB

b)

MCB

c)

ELCB

d)

NFB

e)

MCCB

24.

Perhatikanlah gambar berikut. Manakah pernyataan dibawah ini yang paling benar ?

a)

Ketika MCB dihubungkan maka Kontraktor akan bekerja

b)

Ketika MCB dihubungkan maka Kontraktor akan bekerja

c)

Ketika tombol START ditekan maka kontraktor akan bekerja

d)

Kontak NO K dapat terhubung walaupun kontraktor tidak bekerja

e)

Tidak ada yang benar

25.

Kontak yang digunakan untuk menghubungkan sumber tegangan dengan peralatan listrik atau beban listrik disebut ...

a)

Kontak Utama

b)

Kontak Bantu

c)

Kontak NO

d)

Kontak NC

e)

Kontak Kontak
