listrik, sasis dan engine

Total questions: 50

Worksheet time: 1hrs 22mins

Name
Class
Date
1.

Urutkan pengukuran penyelan katup sesui dengan SOP….

1.            Buka penutup lubang tanda top yang biasanya terletak di bagian kiri mesin.

2.            Buka penutup mekanisme katup

3.            Siapkan alat-alat yang dibutuhkan untuk menyetel katup.

4.            Matikan mesin (kunci kontak dalam pcsisi OFF)

5.            Gunakan alat pelindung diri yang dibutuhkan selama proses penyetelan katup.

a)

5,4,3,2,1

b)

3,4,2,1,5

c)

4,2,3,5,1

d)

4,3,5,2,1

e)

2,5,1,4,3

2.

Perhatikan gambar di bawah ini !

Pada komponen throttle body terdapat beberapa sensor yang mempengaruhi keakuratan penyemprotan jumlah bahan bakar oleh injektor adalah . . .

a)

Throttle position sensor dan bank angle sensor

b)

Manifold absolut pressure dan  intake air temperatur sensor

c)

Crankshaft angle sensor dan pressure regulator

d)

Air flow meter dan fuel sensor

e)

Air temperature sensor dan oksigen sensor

3.

Oksigen sensor bekerja untuk memberikan umpan balik atau feedback kepada ECU tentang….

a)

Waktu pengapian yang sudah ditetapkan

b)

Waktu pengapian yang akan ditetapkan

c)

Tingginya temperature gas

d)

Produk campuran yang akan diproses dalam silinder

e)

Produk campuran yang sudah diproses dalam silinder

4.

Sepeda injeksi motor merk X dengan kode kerusakan ditunjukan dengan jumlah kedipan :

-        3 kedipan Sensor ECT

-        5 kedipan Sensor TP

-        12 kedipan Injektor

-        21 kedipan Sensor O2

-        10 kedipan Sensor CKP

-        33 kedipan Sensor VS

Melihat grafik digambar menunjukan gangguan/kerusakan pada….

a)

Injektor

b)

TP Sensor

c)

Sensor O2

d)

EEPROM

e)

Sensor CKP

5.

Komponen sistem pengisian pada sepeda motor terdiri dari….

a)

Alternator, regulator, busi, baterai

b)

Alternator, rectifier, sekring, baterai

c)

Alternator, regulator rectifier, baterai

d)

Alternator, regulator rectifier, sekring

e)

Kiprok, sekring, baterai

6.

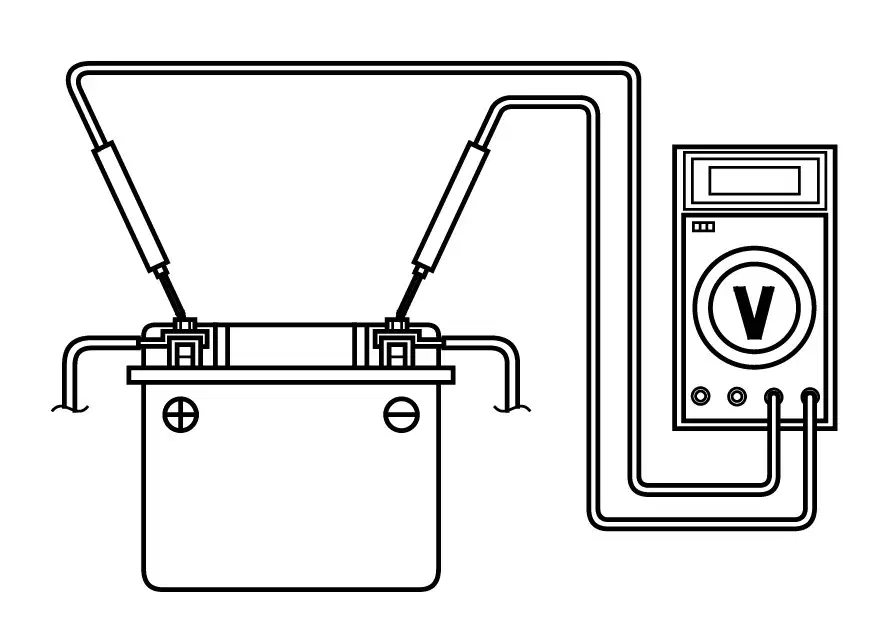

Perhatikan gambar dibawah ini

Seorang mekanik sedang memeriksa tegangan pengisiaan sepeda motor,setelah dibandingkan ternyata hasil pengukuran melebihi tegangan spesifikasinya (14,5 volt ), menurut anda kerusakan yang terjadi  pada komponen…

a)

Alternator

b)

Regulator rectifier

c)

Fuse

d)

Konektor longgar

e)

Baterai

7.

Tegangan listrik yang dihasilkan alternator berupa….

a)

Tegangan DC

b)

Tegangan campuran

c)

Tegangan Tinggi

d)

Tegangan AC

e)

Tegangan tidak beraturan

8.

Pada saat mesin kendaraan mati, baterai harus selalu terisi penuh agar dapat mensuplai kebutuhan listri setiap kali dibutuhkan. Demikian juga ketika mesin hidup, diperlukan sistem untuk mensuplai listrik setiap waktu ke komponen kelistrikan kendaraan. Sistem yang berfungsi untuk mengisi baterai dan mensuplai listrik ke komponen kelistrikan saat mesin hidup adalah …..

a)

Ignition System

b)

Air Conditoning System

c)

Charging System

d)

Body System

e)

Starting System

9.

Besar kecilnya tegangan listrik alternator tergantung dari….

a)

Kecepatan putaran mesin, kecepatan putaran stator

b)

Kekuatan medan magnet, jumlah lilitan kawat dan kecepatan putaran

c)

Kecepatan kumparan, jumlah lilitan kawat

d)

Warna kumparan, warna lilitan kawat

e)

jumlah lilitan kawat, warna lilitan kawat

10.

Fungsi alternator adalah …

a)

untuk merubah energi listrik menjadi energi mekanik

b)

untuk merubah energi mekanik menjadi energi listrik

c)

untuk merubah energi kalor menjadi energy listrik

d)

untuk merubah energi listrik menjadi energi kalor

e)

untuk merubah energi kalor menjadi energi mekanik

11.

Kondisi sebuah busi terlihat sebagaimana pada gambar berikut, hal yang menyebabkan kondisi busi seperti itu adalah….

a)

Pengunaan nilai panas busi tepat

b)

Penggunaan oli pelumas yang berkualitas rendah

c)

Campuran bahan bakar gemuk

d)

Adanya kebocoran oli pelumas

e)

Pengapian terlalu maju

12.

Pada sistem injeksi sepeda motor terdapat komponen CKP sensor, dampak yang terjadi apabila rangkaian CKP sensor terputus adalah….

a)

Mesin tidak bisa hidup

b)

Timing Pengapian terlalu mundur

c)

Timing Pengapian terlalu maju

d)

Mesin susah distarter

e)

MIL berkedip konstan

13.

Apa fungsi self diagnosis di sistem injeksi…

a)

Memberitahu jika ada masalah di sistem injeksi

b)

Pengaman jika terjadi kerusakan

c)

Perbaikan mandiri di system injeksi

d)

Pengontrol bahan bakar di system injeksi

e)

Indikator tampilan lampu di spidometer

14.

Prosedur menghapus sistem injeksi di sepeda motor (Honda) diuraiakan di bawah ini :

  1. Memeriksa kembali kode kerusakan yang tersimpan.
  2. Memasang DLC connector
  3. Membuka tutup DLC.
  4. Konci kontak ON.
  5. Sebelum 10 detik lepas DLC connector
a)

4, 2, 1, 5, 3

b)

3, 4, 2, 5, 1

c)

3, 2, 4, 1, 5

d)

4, 5 , 3, 1, 2

e)

5, 4, 3, 2, 1

15.

3. Berikut merupakan karakteristik MIL (mallfunction indicator lamp) yang tepat adalah?

a)

Memberikan informasi kerusakan melalui kedipan yang berjumlah sesuai kode kerusakan

b)

Memberikan informasi kerusakan melalui kedipan yang berdurasi 5 detik

c)

Memberikan informasi kerusakan melalui penyalaan lampu berdurasi sesuai kode kerusakan

d)

Memberikan informasi kerusakan melalui penyalaan lampu berdurasi 5 detik

e)

Memberikan informasi kerusakan melalui suara buzzer putus putus berdurasi sesuai kode kerusakan

16.

5. Berikut merupakan komponen-komponen utama pada sistem injeksi sepeda motor adalah?

a)

Sensor, control unit, dan MIL

b)

Sensor, control unit, dan fuel pump

c)

Sensor, control unit, dan actuator

d)

Sensor, control unit, dan ECM

e)

MIL, fuel pump, dan ECM

17.

Seorang mekanik  melakukan pemeriksaan pada sistem pelumas, dengan cara memeriksa kualitas dan kuantitas pelumas.   Diketahui bahwa volume minyak pelumas dalam mesin melebihi batas spesifikasi  dan mengalami perubahan warna putih susu. Kemungkinan penyebab hal tersebut adalah….

a)

Oli bercampur dengan bahan bakar

b)

Oli bercampur dengan air

c)

Oli bercampur dengan serbuk gram logam

d)

Oli jarang diganti

e)

Oli ditambah dengan zat aditif

18.

Apabila katup hisap dan katup buang tertutup, dan piston bergerak dari TMB ke TMA maka langkah ini disebut . . . .

a)

Kompresi

b)

Buang

c)

Hisap

d)

Expansion

19.

Dalam pengecekan sepeda motor, ternyata hasil jarak renggang katup masuknya adalah tidak ada renggangnya, maka akibatnya adalah . . . .

a)

Motor bisa lari kencang

b)

Motor berbunyi gemeritik

c)

Motor tidak ada perubahan

d)

Motor kompresinya akan hilang karena terjadi kebocoran

20.

komponen-komponen pada gambar, jika diurutkan berdasarkan urutan pemasangannya adalah . .

a)

1,2,3,4,5,7,6

b)

1,3,5,2,4,6,7

c)

1,6,5,4,3,2,7

d)

 4,2,5,3,6,1,7

e)

4,1,7,5,3,2,6

21.

 Cara membersihkan saringan udara jenis kertas adalah...

a)

Rendam dalam oli

b)

Cuci dengan sabun

c)

Semprot dengan udara bertekanan

d)

Cuci dengan bensin

e)

Tidak boleh dibersihkan

22.

Komponen yang berfungsi untuk mengontrol aliran bensin saat putaran stasioner pada

a)

8

b)

7

c)

6

d)

5

e)

4

23.

Salah satu fungsi komponen nomor 6 pada gambar di bawah ini adalah

a)

mengubah arus listrik DC menjadi arus listrik AC

b)

mengubah energi putaran menjadi energi listrik

c)

menyediakan dan mensuplai energi listrik ke sistem kelistrikan

d)

membatasi tegangan pengisian pada baterai

e)

membatasi arus listrik pada baterai

24.

Engine service atau tune up merupakan pekerjaan perawatan dan pemeliharaan mesin yang dilakukan secara berkala, pekerjaan ini bertujuan untuk

a)

mengembalikan kondisi mesin pada kondisi optimal dengan melakukan engine over houl

b)

mengembalikan kondisi mesin pada kondisi optimal dengan mengkorter cylinder

c)

mengembalikan kondisi mesin pada kondisi optimal dengan merubah konstruksi mesin tersebut

d)

mengembalikan kondisi mesin pada kondisi optimal dengan merubah jenis minyak pelumas

e)

mengembalikan kondisi mesin pada kondisi optimal dengan tanpa merubah konstruksi mesin tersebut

25.

Perhatikan gambar kedipan MIL dibawah ini, kode berapakah yang ditunjukan....

a)

7 dan 21

b)

8 dan 21

c)

12 dan 21

d)

7 dan 12

e)

8 dan 12

26.

Untuk mengolah jumlah bahan bakar yang sesuai dengan kebutuhan pada system injeksi agar hasil pencampuran bahan bakar tidak boros dan menghasilkan tenaga yang maksimal, system injeksi menggunakan beberapa masukan data. Manakah yang bukan input data ke ECM pada system injeksi….

a)

Crankshaft position sensor

b)

Engine oil temperature sensor

c)

Engine coolant temperature sensor

d)

Solenoid pada injector

e)

Throttle position sensor

27.

proses penyetelan katup dilakukan pada saat piston top kompresi, hal tersebut dilakukan dengan alasan….

a)

Karena pada saat top kompresi katup hisap dan katup buang sedang dalam keadaan terbuka bersamaan

b)

Karena pada saat top kompresi katup hisap dan buang sedang dalam keadaan bebas / tertutup bersamaan

c)

Karena pada saat top kompresi katup buang sedang terbuka sedangkan katup hisap mulai terbuka

d)

Karena pada saat top kompresi katup buang sedang tertutup sedangkan katup hisap mulai tertutup

e)

Karena pada saat top kompresi katup buang mulai tertutup sedangkan katup hisap sedang tertutup

28.

Baterai sepeda motor dengan spesifikasi 12V 6 Ah, dengan charger disamping jika menginginkan pengisian dengan 2 jam baterai kosong maka dengan selektor pada posisi....

a)

6 volt 2 Ampere

b)

6 volt 3 Ampere

c)

12 volt 2 Ampere

d)

12 volt 3 Ampere

e)

12 volt 4 Ampere

29.

4. Arus yang dihasilkan oleh alternator merupakan tegangan AC atau alternating current, tegangan ini tidak bisa digunakan untuk menyuplai tegangan untuk beberapa komponen kendaraan yang membutuhkan tegangan DC, oleh karena itu diperlukan komponen sistem pengisian yaitu

a)

A. Alternator

b)

B. Pulley

c)

C. Rotor

d)

D. Dioda

e)

E. Regulator

30.

2.  Perhatikan beberapa pernyataan berikut ini.

(1)    Energi Listrik yang dihasilkan sistem pengisian lebih kecil dari energi listrik yang dibutuhkan untuk starter.

(2)    Baterai sudah lemah sehingga tidak akan mampu menyimpan energi listrik

(3)    Kontak pada terminal bateria kotor

(4)   Busi kotor karena terkena air

(5)    Kabel pada kunci kontak putus

Penyebab energi listrik tidak cukup untuk melakukan starter ditunjukan pada nomor …..

a)

(1), (2), dan (3)

b)

(1), (2), dan (4)

c)

(2), (3), dan (4)

d)

(2), (4), dan (5)

e)

(2), (4), dan (5)

31.

Simbol komponen kelistrikan tersebut adalah komponen ...

a)

Resistor

b)

Fuse

c)

Dioda

d)

Kapasitor

32.

Apa nama alat dibawah yang ditunjukan anak panah?

a)

SCS connector

b)

MIL connector

c)

DLC connector

d)

Jumper connector

33.

fungsi dari komponen diatas adalah....

a)

mensuplai bahan bakar sesuai dengan tekanan tinggi menuju ke ruang bakar

b)

mensuplai bahan bakar dari fuel tank ke injektor

c)

mengukur tekanan bahan bakar

d)

memberikan data tentang tekanan udara masuk

34.

dibawah ini yang bukan merupakan komponen aktuator adalah....

a)

MIL

b)

Injektor

c)

ISC

d)

O2 sensor

35.

Komponen yang berfungsi untuk mendeteksi putaran mesin yaitu ....

a)
b)
c)
d)
e)
36.

Apa yang terjadi jika setelah melakukan perbaikan sensor ataupun aktuator yang rusak namun kita tidak melakukan reset ECM…

a)

Komponen sensor atau aktuator baik-baik saja

b)

Kondisi ECM baik-baik saja

c)

Kerja ECM berat

d)

ECM rusak

e)

ECM mengalami gangguan

37.

Pengertian dari SAE

a)

Standar kualitas oli

b)

Standar kuantitas oli

c)

Standar viscositas oli

d)

Standar produktifitas oli

38.

Fungsi kelonggaran celah klep sesuai standart adalah

a)

untuk mencegah detonasi

b)

agar pelumasan pada klep semakin baik

c)

agar tidak mudah aus karena bergesek

d)

mengatasi pemuaian klep

39.

Keuntungan sistem bahan bakar injeksi EFI dibandingkan dengan menggunakan sistem karburator adalah ....

a)

Bahan bakar lebih effisien

b)

bahan bakar lebih boros

c)

Tenaga mesin menjadi lebih lemah

d)

Perawatan mesin lebih rumit

e)

Tidak menggunakan koil pengapian

40.

Nama spesial tools untuk mengukur tekanan bahan bakar pada sistem injeksi adalah ......

a)

SCS Connector

b)

Fuel Pressure Gauge

c)

Bore Gauge

d)

Dial Indicator

e)

Fueler gauge

41.

Urutan pembongkaran brake caliper rem cakram adalah...

a)

Keluarkan minyak rem, lepas selang rem dan kanvas rem,lepas bracket caliper, pegas kanvas dan karet tutup pin slide.

b)

Keluarkan minyak rem, lepas bracket rem dan pegas kanvas rem.

c)

Keluarkan minyak rem, lepas selang rem dan kanvas rem dan caliper rem serta master silinder.

d)

Keluarkan minyak rem, lepas selang rem dan kanvas rem dan tutup pin slide

e)

Keluarkan minyak rem, lepas kanvas rem dan caliper rem dan karet dust seal

42.

Apa alasannya seorang mekanik harus memeriksa diameter dalam tromol?

a)

mengukur diameter tromol rem sehingga bisa memperkirakan kanvas rem yang akan dipasang

b)

mengukur diameter tromol rem, jika diameter terlalu kecil maka akan membanting kesalah satu arah ketika dilakukan pengereman

c)

mengukur diameter tromol rem, dibandingkan dengan spesifikasi kendaraan jika sudah melebihi batas keausan, maka pengereman lambat

d)

mengukur diameter tromol rem dibandingkan dengan spesifikasi kendaraan, jika sudah melebihi maka pengereman akan terlalu cepat

e)

mengukur diameter tromol rem, jika diameter terlalu lebar celahnya maka akan merusak kanvas rem

43.

Yang merupakan pola kembangan ban rib pattern adalah

a)
b)
c)
d)
e)
44.

Faktor penyebab bagian balakang motor terasa memantul dan jika terkena jalan bumpy (bergelombang) ban serasa tidak nempel di jalan adalah

a)

beban terlalu besar

b)

spring shock terlalu lunak

c)

tekanan ban terlalu tinggi

d)

tekanan ban kurang

e)

kecepatan motor terlalu tinggi

45.

Sebuah ban mempunyai kode 90/80 18 73 H, maksud dari angka “ 90 “ tersebut adalah….

a)

lebar ban

b)

perbandingan tinggi dan lebar ban

c)

garis tengah lingkaran dalam ban

d)

kode beban maksimum

e)

kode batas kecepatan

46.

Pada saat seorang mekanik melakukan penyetelan rantai, kelurusan roda harus tetap dijaga. Cara mengetahui posisi kelurusan roda belakang dengan cara.....

a)

menggunakan alat bantu mistar ukur

b)

menyamakan jumlah tanda strip pada swing arm

c)

meluruskan roda belakang dengan spakbor

d)

mengukur jarak roda dengan spakbor

47.

Dibawah ini yang bukan termasuk jenis pemeliharaan rantai adalah….

a)

ketegangan rantai

b)

kelurusan roda depan belakang

c)

mengukur lebar antara pelat dalam kiri-kanan rantai

d)

melakukan pelumasan rantai

48.

Bahan penggerak utama rem cakram adalah?

a)

Angin

b)

Cairan

c)

Mekanik

d)

Kabel seling

e)

Handle rem

49.

Dalam ban ukuran metric tertera 80/90 – 17 46P, angka 80 menunjukkan…

a)

Lebar ban

b)

Rasio lebar dan tinggi ban

c)

Diameter pelek

d)

Jenis kompon ban

e)

Beban dan kecepatan maksimum

50.

salah satu penyebab suspensi depan terasa keras adalah….

a)

volume oli shock breaker kurang

b)

volume oli shock breaker melebihi batas

c)

volume oli shock breaker kiri dan kanan tidak sama

d)

oli shock breaker bocor

e)

seal oli shock breaker aus

Similar Resources on Wayground

MULOK PERKANTORAN ( KKPI )

50 questions

MULOK PERKANTORAN ( KKPI )

quiz

Worksheet

•

11th Grade - University

Prakarya TKJ Kelas XII

50 questions

Prakarya TKJ Kelas XII

quiz

Worksheet

•

9th - 12th Grade

bentuk dan kedaulatan rakyat ppkn kelas 8

50 questions

bentuk dan kedaulatan rakyat ppkn kelas 8

quiz

Worksheet

•

8th Grade - University

ujian rbt f3

50 questions

ujian rbt f3

quiz

Worksheet

•

KG - University

PJOK SPEGA

50 questions

PJOK SPEGA

quiz

Worksheet

•

1st - 12th Grade

SUMATIF AKHIR SEMESTER GENAP KELAS 11

50 questions

SUMATIF AKHIR SEMESTER GENAP KELAS 11

quiz

Worksheet

•

11th Grade

ASESMEN AKHIR TAHUN MLPD

50 questions

ASESMEN AKHIR TAHUN MLPD

quiz

Worksheet

•

8th Grade - University

Latihan PAS 1 Bahasa Indonesia Kelas XI

50 questions

Latihan PAS 1 Bahasa Indonesia Kelas XI

quiz

Worksheet

•

11th Grade
