WorksheetsKERLO Tension alternative & Circuit RLC
Total questions: 23
Worksheet time: 4hrs 40mins

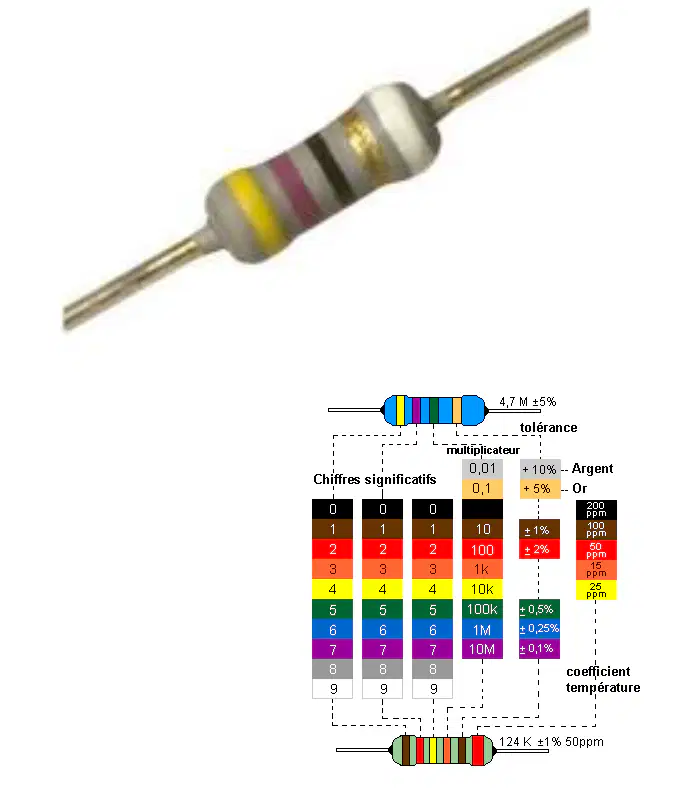

Quelle est la valeur de cette résistance ?

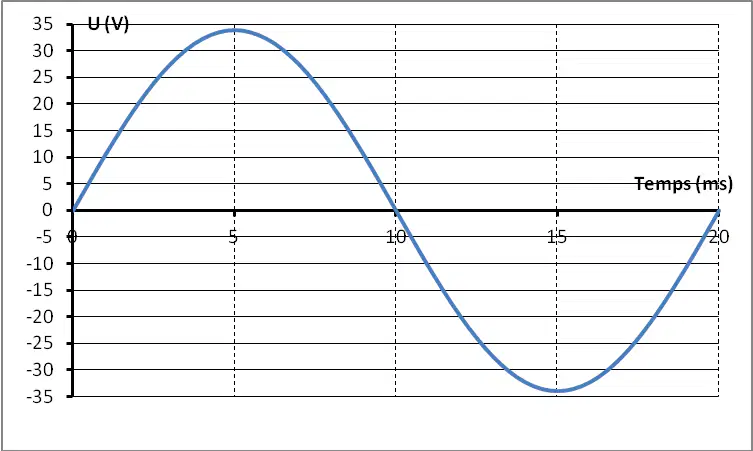

Replacer les données sur le signal de la tension suivant
U eff
Amplitude
Alternance
Période
U instantanée
U max
Que vaut la tension efficace d'une tension de mesurée avec un maximum 17VAC ?
Attention, écrivez votre calcul ainsi que la réponse.
On observe ceci à l’oscilloscope, qu’en concluez-vous ?
Dans une résistance, le courant est en phase avec la tension.
Une inductance s’oppose à la variation de courant en déphasant celui-ci en arrière par rapport à la tension
Une capacitance s’oppose à la variation de tension en déphasant celle-ci en arrière par rapport au courant
Une capacitance s’oppose à la variation de tension en déphasant celle-ci en avant par rapport au courant
Une inductance s’oppose à la variation de courant en déphasant celui-ci en avant par rapport à la tension
Avec un condensateur, si la fréquence augmente , la réactance (a) et donc le courant (b) .
Cochez les formules qui sont correctes.
Lorsqu’un circuit présente à la fois de la (a) (R) et de la (b) , on parle alors d’ (c) dont le symbole est (d) (dont l'unité est (e) ).
Replacez les grandeurs et les unités sur le triangles des puissances.
Réactive
Active
Apparente
VA
W
VAR
S
φ
Q
P
Placer les triangles de puissances suivants du meilleurs au moins bon.
Placer les éléments dans la colonne correspondante.
R
L
C
Ω
H
F

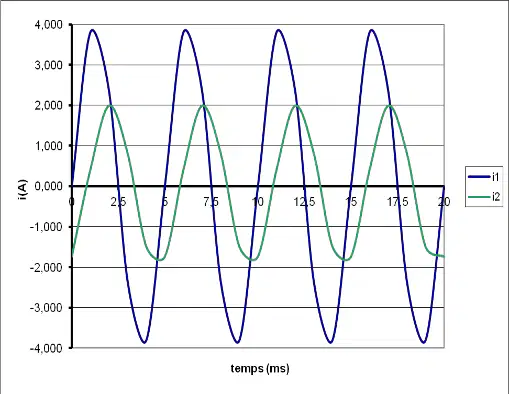

Quelle est l'équation du signal en i2 vert ?
i = 4 . sin (1256 . t)
i = 4 . sin ( 1256 t – π/3)
i = 2 . sin ( 1256 t – π/3)
i = 2 . sin (1256 . t)
Calculez la fréquence de ce signal. Donnez le calcul.
Quel est la valeur en Farad de ce condensateur ?
Dans l'équation suivante, préciser les termes u = Umax.sin( ωt ±φ)
Umax
amplitude maximum de la sinusoïde
ω
vitesse angulaire du phénomène en rad/s
t
variable temps
φ
angle de déphasage
u
valeur instantanée
Une installation électrique lorsquelle est composée de certains équipements tels que des moteurs par exemple, va consommer de la puissance réactive. Or, cette puissance, si elle est trop élevée sera facturée par le fournisseur d'énergie.
Comment réduire l'énergie réactive ?
Changer de réseau.
Changer le couplage des moteurs.
Placer un ensemble d'éléments inductifs.
Placer des batteries de condensateurs.
L'oscillogramme ci-dessous est obtenu avec les réglages suivants : 5 ms/div et 2 V/div. La fréquence de la tension observée vaut ?
Pourquoi utilise t'on de l'alternatif ? Cochez les affirmations exactes.
Les pertes sont négligeables en haute tension.
On ne sait faire de la haute tension qu'en alternatif.
Il n'y a pas de pertes en haute tension.
L'alternatif est moins cher.
Un transformateur ne fonctionne pas en continu.
Quelle est la fréquence du signal :
u = 33,94 . sin ( 628,318 . t)
Ecrivez le calcul (arrondissez à l'unité)
Placer ces moteurs du moins bon au meilleur cos φ
Plus l'angle φ est petit :
Plus le cos φ est bon
Plus le cos φ est grand
Moins le cos φ est bon
Plus le cos φ est petit
Meilleur est le triangle des puissances.
Le cos φ idéal est au plus proche de la valeur de ?
Si la charge a une cos φ de 1, on considère que c'est une charge ?
(a)
Lorsqu’un circuit présente à la fois de la résistance et de la réactance, on parle alors :
(a)
