ข้อสอบปลายภาค PLC

Total questions: 60

Worksheet time: 3570secs

Name
Class
Date
1.

ข้อใดไม่ใช่ข้อดีของ PLC

a)

ขนาดใหญ่

b)

บำรุงรักษาง่าย

c)

น่าเชื่อถือสูง

d)

ขยายระบบได้ง่าย

2.

อุปกรณ์ต่อร่วมหมายถึงข้อใด

a)

Notebook

b)

AC Motor

c)

IR Sensor

d)

Switch

3.

จากรูปเรียกว่าการเขียนโปรแกรม PLC แบบใด

a)

Ladder Diagram

b)

Instruction Text

c)

Block Diagram

d)

Statement List

4.

ข้อใดคือชนิด PLC ประเภทโครงสร้าง

a)

Hi end

b)

Low end

c)

Modular

d)

ขนาดเล็ก

5.

ส่วนที่ทำหน้าที่ประมวลผลการทำงานตามคำสั่งของส่วนต่างๆ ที่ได้รับมาคือ

a)

PROM

b)

I/O

c)

CPU

d)

RAM

6.

เมื่อไม่มีไฟเลี้ยงวงจร โปรแกรมและข้อมูลจะหายไปทันทีคือ

a)

EPROM

b)

ROM

c)

CPU

d)

RAM

7.

PLC ย่อมาจากข้อใด

a)

Programmable Logic Controller

b)

Programmer Logic Controller

c)

Professional Learning Community

d)

Programmer Log Control

8.

อุปกรณ์ตัวใดที่ไม่ได้อยู่ในส่วนของ  Output

a)

หลอดไฟ

b)

ลิมิตสวิตช์

c)

โซลินอยด์วาล์ว

d)

ขดลวดความร้อน

9.

ข้อใดคืออุปกรณ์ที่ใช้เป็นตัวสั่งงานด้านอินพุต

a)

มอเตอร์

b)

รีเลย์ช่วย

c)

โซลินอยด์

d)

สวิตช์เลือก

10.

รูปใดเป็นอุปกรณ์ Input

a)

b)

c)

d)

11.

ความหมายของโปรแกรมเมเบิลคอนโทรลเลอร์ คืออะไร?

a)

โปรแกรมการควบคุมด้วยกลไกทางไฟฟ้า

b)

อุปกรณ์ควบคุมที่สามารถโปรแกรมได้

c)

อุปกรณ์ควบคุมความเร็วสูง

d)

อุปกรณ์ควบคุมประสิทธิภาพสูง

12.

ข้อใดไม่ใช่โครงสร้างของ PLC

a)

CPU

b)

Photo Sensor

c)

RAM

d)

Input Output Unit

13.

หน้าที่ของหน่วยอินพุต คือ?

a)

ใช้เก็บโปรแกรมผู้ใช้งาน

b)

รับคำสั่งจาก CPU ไปควบคุมโหลด

c)

ใช้เชื่อมต่อกับอุปกรณ์เอาต์พุตตัวนอก

d)

รับสัญญาณจากอุปกรณ์อินพุต เช่น สวิตช์ แล้วส่งสัญญาณให้ CPU

14.

PLC ชนิดบล็อค (BLOCK TYPE) มีลักษณะเป็นอย่างไร ?

a)

เป็น PLC ที่มีโครงสร้างทั้งหมดอยู่ในตัวเดียวกัน

b)

เป็น PLC ที่หน่วยประมวลผลถอดเปลี่ยนได้สะดวก

c)

เป็น PLC ที่โครงสร้างสามารถแยกออกเป็นส่วน ๆ ได้

d)

เป็น PLC ที่มีโมดูลย่อย ๆ มาต่อร่วมกันในแร็ค

15.

เอาต์พุตแบบใด ที่สามารถต่อกับโหลดได้ทั้งไฟ AC และ DC

a)

เอาต์พุตแบบรีเลย์

b)

เอาต์พุตแบบทรานซิสเตอร์

c)

ถูกทั้งข้อ ก. และ ข.

d)

ผิดทั้งข้อ ก. และ ข.

16.

PLC มีแนวคิดในการคิดค้นขึ้นมาเพื่อแทนวงจรใดในการสั่งการทำงานควบคุมเครื่องจักร ?

a)

วงจรรีเลย์

b)

วงจรทรานซิสเตอร์

c)

วงจรแบ่งแรงดัน

d)

วงจรขยายแรงดัน

17.

ข้อใดคือเลขฐานสอง

a)

21

b)

10

c)

13

d)

20

18.

ถ้าต้องการกำหนด Timer โดยตั้งระยะเวลา 5 วินาทีต้องเขียนแลดเดอร์อย่างไร

a)

T0 5K

b)

T0 K5

c)

T0 50K

d)

T0 K50

19.

จากแลดเดอร์ดังกล่าว เมื่อเริ่มโปรแกรมดวงไฟสีอะไรจะติดสว่างบ้าง

a)

สีแดงและสีเหลือง

b)

สีแดงและสีเขียว

c)

สีเหลืองและสีเขียว

d)

ติดครบทุกสี

20.

Input ใน PLC แทนด้วยตังอักษรใด

a)

W

b)

X

c)

Y

d)

Z

21.

สวิตช์กดติดปล่อยดับมีชื่อภาษาอังกฤษเรียกว่าอะไร

a)

Push button switch

b)

Two way switch

c)

Reed switch

d)

Relay switch

22.

จุดต่อร่วมอินพุตต่อด้วย 0 VDC และจุดต่อ S/S ต่อด้วย 24 VDC จะเรียกว่าเป็นการต่อแบบใด

a)

Sign

b)

Sink

c)

Source

d)

Supply

23.

จุดต่อเอาท์พุต Y จะต้องต่อสายเข้าตามข้อใด

a)

ต่อสายเข้าแหล่งจ่ายไฟฟ้าขั้วลบ

b)

ต่อสายเข้าแหล่งจ่ายไฟฟ้าขั้วบวก

c)

ต่อสายเข้าโหลดหรืออุปกรณ์เอาท์พุต

d)

ต่อสายเข้าแหล่งจ่ายไฟฟ้าขั้วใดก็ได้

24.
ข้อดีของเอาต์พุต PLC แบบ Relay คือ
a)
มีความเร็วในการทำงาน ON/OFF ได้สูง
b)
ใช้ได้เฉพาะไฟ DC
c)
ใช้ได้เฉพาะไฟ AC
d)
ใช้ได้ทั้งไฟ AC หรือ DC
25.

END ใช้เป็นคำสั่งใดในโปรแกรม

a)

คำสั่งตัวนับ

b)

คำสั่งตั้งเวลา

c)

คำสั่งจบโปรแกรม

d)

คำสั่งต่อโปรแกรม

26.

คำสั่งใดเป็นการให้ค่าสภาวะแก่อุปกรณ์ทางเอาต์พุต

a)

OUT

b)

LOAD

c)

OR LOAD

d)

AND LOAD

27.

ถ้าอินพุตตัวใดตัวหนึ่งทำงานเอาต์พุตจะทำงานเป็นคุณสมบัติของเกตตัวใด

a)

นอตเกต

b)

แอนด์เกต

c)

ออร์เกต

d)

เอ็กซ์คูลซีฟออร์

28.

สายสัญญาณที่ใช้ในการสื่อสารของ PLC รุ่น Fx5U 32 MR

คือข้อใด

a)

RS-422

b)

RS-232

c)

USB

d)

RJ-45

29.

PLC ส่วนใหญ่ให้สัญญาณควบคุมแบบใด

a)

สัญญาณทางไฟฟ้า

b)

สัญญาณคลื่นแม่เหล็ก

c)

สัญญาณแอนะลอก

d)

สัญญาณดิจิตอล

30.

หน้าที่ของหน่วยเอาต์พุต คือ?

a)

ใช้เก็บโปรแกรมผู้ใช้งาน

b)

รับคำสั่งจาก CPU ไปควบคุมโหลด

c)

ใช้เชื่อมต่อกับอุปกรณ์เอาต์พุตตัวนอก

d)

รับสัญญาณจากอุปกรณ์อินพุต เช่น สวิตช์ แล้วส่งสัญญาณให้ CPU

31.

จากภาษา Ladder หรือ Ladder Diagram ข้างต้นนักเรียนคิดว่าเมื่อเริ่มการทำงานอุปกรณ์ Output ใดจะทำงานเป็นอันดับเเรก

a)

อุปกรณ์ Output Y0 หรือ หลอดไฟสีเหลือง

b)

อุปกรณ์ Output Y1 หรือ หลอดไฟสีเเดง

c)

อุปกรณ์ Output Y2 หรือ หลอดไฟสีเขียว

d)

อุปกรณ์ Output ทำงานพร้อมกัน

32.

ถ้าจุดต่อร่วมของอุปกรณ์อินพุตเป็น 24 VDC จุดต่อ S/S จะต่อแรงดันไฟไฟฟ้าในข้อใด

a)

0 VDC

b)

12 VDC

c)

24 VDC

d)

220 VAC

33.

จุดต่อเอาท์พุต Y จะต้องต่อสายเข้าตามข้อใด

a)

ต่อสายเข้าแหล่งจ่ายไฟฟ้าขั้วลบ

b)

ต่อสายเข้าแหล่งจ่ายไฟฟ้าขั้วบวก

c)

ต่อสายเข้าโหลดหรืออุปกรณ์เอาท์พุต

d)

ต่อสายเข้าแหล่งจ่ายไฟฟ้าขั้วใดก็ได้

34.

อุปกรณ์ Timer ภายใน พีแอลซี ใช้ทำหน้าที่อะไร

a)

รีเลย์ช่วย

b)

นับจำนวน

c)

จับเวลาการทำงาน

d)

อุปกรณ์สั่งขับหน่วงเวลา

35.

อุปกรณ์ เคาน์เตอร์ ค่า K แสดงถึงอะไร

a)

จำนวนที่นับเพื่อเริ่มสั่งขับหน้าสัมผัส

b)

เวลาที่จะเริ่มทำการสั่งขับหน้าสัมผัส

c)

จำนวนรอบของคอยล์ที่นับได้จากการทำงาน

d)

จำนวนครั้งของ Counter ที่ให้ทำงาน

36.

PLC ที่เราใช้เรียนในเทอมนี้ยี่ห้ออะไร

a)

Siemens

b)

Mitsubishi

c)

Omron

d)

Schneider

37.

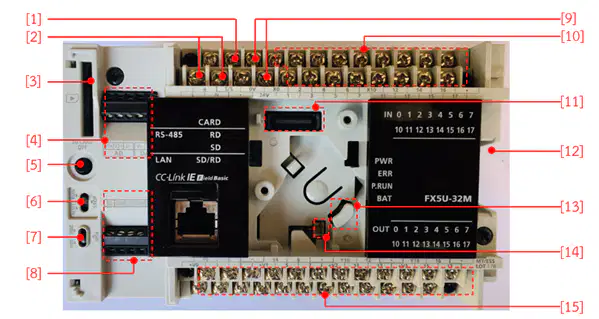

จากภาพ รายละเอียดของ PLC ที่ใช้งาน  หมายเลข 15 หมายถึงส่วนใด

a)

สวิตช์ RUN/STOP/RESET

b)

สวิตช์กด เพื่อถอดหน่วยความจำแบบ SD ออกจากช่องเสียบ

c)

ขั้วต่อภาคเอาต์พุตของ PLC

d)

ขั้วต่อสัญญาณแอนะลอก อินพุตและเอาต์พุตแบบ Built – in

38.

การโหลดโปรแกรมบนคอมพิวเตอร์ ลงไปยัง PLC เพื่อทดลอง จะต้องทำขั้นตอนใด

a)

 Convert

b)

Read from PLC

c)

Write to PLC

d)

Start Monitoring

39.

จากรูป เป็นวิธีการต่ออินพุตของ PLC แบบใด

a)

การต่ออินพุตแบบ SINK โดยใช้แหล่งจ่ายภายในตัวเครื่อง

b)

การต่ออินพุตแบบ SOURCE โดยใช้แหล่งจ่ายภายในตัวเครื่อง

c)

การต่ออินพุตแบบ SINK โดยใช้แหล่งจ่ายภายนอกตัวเครื่อง

d)

การต่ออินพุตแบบ SOURCE โดยใช้แหล่งจ่ายภายนอกตัวเครื่อง

40.

เมื่อกดสวิตช์ X0 จะมีการทำงานอย่างไร

a)

    เอาต์พุต Y0 – Y2 ทำงาน

b)

เอาต์พุต Y0 และ Y2 ทำงาน

c)

เอาต์พุต Y0 และ Y1 ทำงาน

d)

เอาต์พุต Y1 และ Y2 ทำงาน

41.

ถ้า On – Off  X0 จำนวน 1 ครั้ง จะส่งผลกับเอาต์พุตอย่างไร

a)

เอาต์พุต Y0 ทำงาน

b)

เอาต์พุต Y2 ทำงาน

c)

เอาต์พุต Y1 และ Y2 ทำงาน

d)

เอาต์พุต Y0 และ Y2 ทำงาน

42.

เมื่อ On – Off  X0 จำนวน 5 ครั้ง จะส่งผลกับเอาต์พุตอย่างไร

a)

 เอาต์พุต Y0 ทำงาน

b)

เอาต์พุต Y1 ทำงาน

c)

เอาต์พุต Y2 ทำงาน

d)

เอาต์พุต Y0 และ Y2 ทำงาน

43.

จากรูป คืออุปกรณ์ใด

a)

Motor Protection Circuit Breaker

b)

Overload relay

c)

Push button switch

d)

Pilot Lamp

44.

ไฟเลี้ยง 0V ของ Proximity sensor คือสายสีอะไร

a)

BROWN

b)

WHITE

c)

BLACK

d)

BLUE

45.

สายSignal ของ Proximity sensor ชนิด 3 สาย คือสายสีอะไร

a)

BROWN

b)

WHITE

c)

BLACK

d)

BLUE

46.

เลขฐานสิบ เป็นเลขฐานที่ประกอบด้วยตัวเลขในข้อใด

a)

เลข 0–9

b)

เลข 0–10

c)

เลข 0–A

d)

เลข 0–F

47.

เลขฐานสิบหก เป็นเลขฐานที่ประกอบด้วยตัวเลขในข้อใด

a)

เลข 0–9

b)

เลข 0–10

c)

เลข 0–A

d)

เลข 0–F

48.

ข้อใดเป็นลักษณะงานที่นำ PLC ไปประยุกต์ใช้งาน

a)

สายพานลำเลียง

b)

การจัดเก็บคลังสินค้า

c)

การควบคุมเตาเผา

d)

ถูกทุกข้อ

49.

ลอจิกเกต (Logic Gate) ทำหน้าที่เหมือนอะไร

a)

ฟิวส์

b)

หลอดไฟ

c)

คัตเอาท์

d)

สวิตซ์

50.

Counter จะใช้อักษรใดแทน

a)

C

b)

T

c)

X

d)

Y

51.

เมื่อวงจรอยู่ในสถานะ NO จะทำให้หลอดไฟมีลักษณะใด

a)

ไม่ทำงานและไม่มีแสงสว่าง

b)

ทำงานและมีแสงสว่าง

c)

ทำงานและไม่มีแสงสว่าง

d)

ไม่ทำงานและมีแสงสว่าง

52.

Normally Open หมายความว่า

a)

ปกติเปิด

b)

ปกติปิด

c)

ปกติปิด-เปิด

d)

ปกติเปิด-ปิด

53.

Normally close มีความหมายว่า

a)

ปกติเปิด

b)

ปกติปิด

c)

ปกติ เปิด-ปิด

d)

ปกติ ปิด-เปิด

54.

การเขียนโปรแกรมเพื่อสั่งงาน PLC  MITSUBISHI  FX5U ต้องใช้ซอฟต์แวร์ใด

a)

TPDS

b)

GX Works

c)

SSS

d)

GT Designer

55.

สัญลักษณ์ใดคือ คำสั่งแปลงและตรวจสอบโปรแกรม

a)

Online Program Change

b)

Device Buffer Memory Batch Monitor

c)

Start Simulation

d)

Convert

56.

โยก Mode Selector Switch ที่เครื่อง PLC ลงมาที่ตำแหน่ง Reset ค้างไว้ 2 – 5 วินาที จนหลอดไฟ Reset สีแดงที่ตัวเครื่อง PLC กระพริบเร็ว ๆ จึงปล่อยมือ เป็นคำอธิบายของขั้นตอนใด

a)

Read from PLC

b)

Start Monitoring

c)

Online Program Change

d)

Reset CPU PLC

57.

การควบคุมซึ่งผู้ปฏิบัติงานทำหน้าที่กดปุ่มเริ่มเดิน (Start) ระบบจะทำงานเองตลอดเวลา คือการควบคุมแบบใด

a)

การควบคุมด้วยมือ

b)

การควบคุมกึ่งอัตโนมัติ

c)

การควบคุมอัตโนมัติ

d)

การควบคุมแบบป้อนกลับ

58.

การต่อภาคเอาต์พุตไปยังโหลด จะต้องพิจารณาองค์ประกอบใดบ้าง

a)

ชนิดของเอาต์พุตของ PLC

b)

ชนิดของโหลด

c)

กระแสของโหลด

d)

ถูกทุกข้อ

59.
a)

นายพงษ์พิศาล กังสังข์

b)

นายพงพิศาล กังสังข์

c)

นายพงศ์พิศาล กังสังข์

d)

ไม่มีข้อถูก

60.

Output ใน PLC แทนด้วยตังอักษรใด

a)

W

b)

X

c)

Y

d)

Z
