Worksheetsเขียนแบบงานสถาปัตยกรรม
Total questions: 25
Worksheet time: 13mins
Name
Class
Date
1.
แบบในภาพข้างต้น คือ แบบอะไร
a)
แปลนพื้น
b)
แปลนรูปด้าน
c)
แปลนรูปตัด
d)
แปลนผังบริเวณ
2.
แปลนรูปแบบใดบ้างที่สามารถนำมาเขียนรูปด้านได้
a)
รายการประกอบแบบ,ผังบริเวณ,แปลนรูปตัด
b)
รายการประกอบแบบ,ผังบริเวณ,แปลนพื้น,แปลนรูปตัด,
c)
แปลนพื้น,แปลนรูปตัด,แปลนหลังคา,แบบขยายประตูหน้าต่าง
d)
แปลนพื้น,แปลนรูปตัด,รายการประกอบแบบ
3.
ในรูปด้าน ไม่จําเป็ นต้องแสดงรายละเอียดใด
a)
ผนัง
b)
ประตู
c)
หน้าต่าง
d)
เพดาน
e)
บันได
4.
ถ้าต้องการรู้ระดับของห้องต่าง ๆ ให้ดูจากแบบชนิดใด
a)
แบบรูปด้าน
b)
แบบขยาย
c)
แบบรูปตัด
d)
แบบสุขาภิบาล
5.
ชนิดของวัสดุที่ใช้ในงานก่อสร้างจะต้องดูจากแบบชนิดใด
a)
แบบแปลน
b)
แบบขยายประตูหน้าต่าง
c)
แบบรูปตัด
d)
รายการประกอบแบบ
e)
แบบโครงสร้าง
6.
รูปตัดอาคารจะต้องตรงกับแนวตัดที่แสดงในแบบใด
a)
แบบขยาย
b)
แบบแปลนพื้น
c)
แบบฐานราก
d)
แบบโครงสร้าง
7.
มาตราส่วนที่ใช้ในแบบรูปด้านควรใช้ให้ตรงกับแบบใด
a)
ผังบริเวณ
b)
ผังคาน
c)
รูปตัด
d)
ผังพื้น
8.
สัญลักษณ์ สามเหลี่ยม ใช้สื่อความหมายข้อใด
a)
ประตู
b)
หน้าต่าง
c)
ผนัง
d)
เพดาน
e)
พื้น
9.
สัญลักษณ์ วงกลม ใช้สื่อความหมายข้อใด
a)
ประตู
b)
หน้าต่าง
c)
ผนัง
d)
เพดาน
e)
พื้น
10.
สัญลักษณ์ หกเหลี่ยม ใช้สื่อความหมายข้อใด
a)
ประตู
b)
หน้างต่าง
c)
ผนัง
d)
เพดาน
e)
พื้น
11.
สัญลักษณ์ สี่เหลี่ยม ใช้สื่อความหมายอะไร
a)
ประตู
b)
หน้าต่าง
c)
ผนัง
d)
เพดาน
e)
พื้น
12.
สัญลักษณ์ วงรี ใช้สื่อความหมายอะไร
a)
ประตู
b)
หน้าต่าง
c)
ผนัง
d)
เพดาน
e)
พื้น
13.
สัญลักษณ์ดังกล่าวคือข้อใด
a)
ทราย
b)
คอนกรีต
c)
หิน
d)
ดิน
14.
ชนิดของเส้นใดที่ ใช้เป็นเส้นขอบรูปที่มองเห็นชัดเจน
a)
เส้นเต็มหนา
b)
เส้นเต็มบาง
c)
เส้นประ
d)
เส้นศูนย์กลางหนา
15.
เส้นชนิดดังกล่าว สื่อความความหมายใด
a)
เส้นแดงแนวตัด
b)
เส้นขอบที่ถูกบดบัง
c)
เส้นร่าง,เส้นบอกขนาด
d)
เส้นขอบรูปที่มองเห็นชัดเจน
16.
จากภาพดังกล่าวหมายถึง
a)
ระยะทางจากขอบถึงขอบ 84 เซนติเมตร
b)
ระยะทางจากขอบถึงขอบ 84 เมตร
c)
ระยะจากศูนย์กลางถึงศูนย์กลาง 84 เซนติเมตร
d)
ระยะจากศูนย์กลางถึงศูนย์กลาง 84 เมตร
17.
จากภาพดังกล่าวหมายถึง
a)
ระยะทางจากขอบถึงริม 84 เซนติเมตร
b)
ระยะทางจากขอบถึงริม 84 เมตร
c)
ระยะทางจากศูนย์กลางถึงริม 84 เซนติเมตร
d)
ระยะทางจากศูนย์กลางถึงริม 84 เมตร
18.
จากภาพดังกล่าวหมายถึง
a)
ระยะจากขอบถึงขอบ 84 เซนติเมตร
b)
ระยะจากขอบถึงขอบ 84 เมตร
c)
ระยะจากริมถึงริม 84 เซนติเมตร
d)
ระยะจากริมถึงริม 84 เมตร
19.
อุปกรณ์ใดที่ในการขีดเส้นในแนวนอน
a)

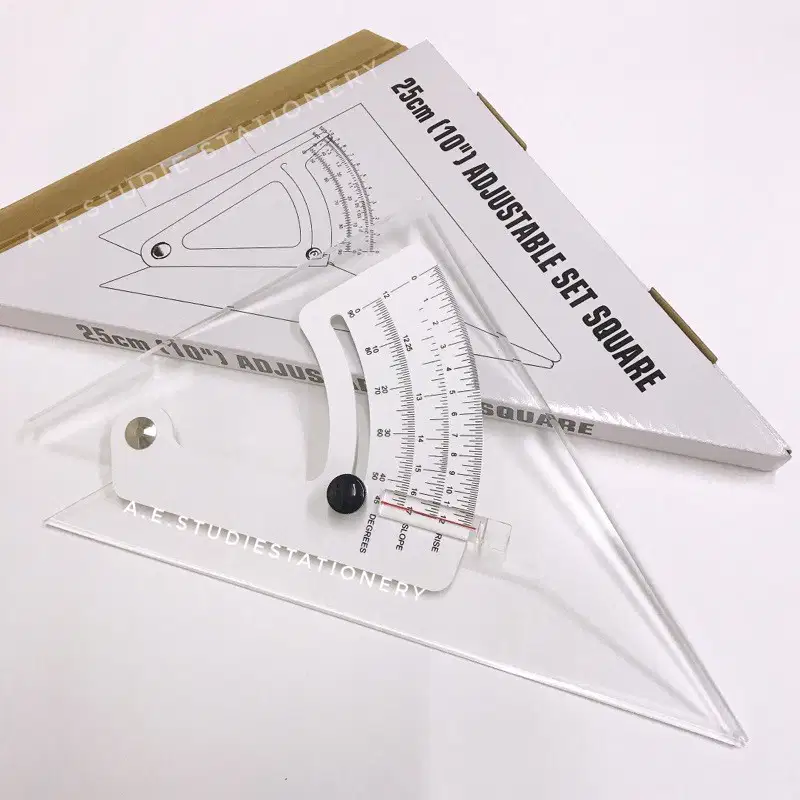

เซ็ทปรับมุม
b)
ทีสไลด์
c)

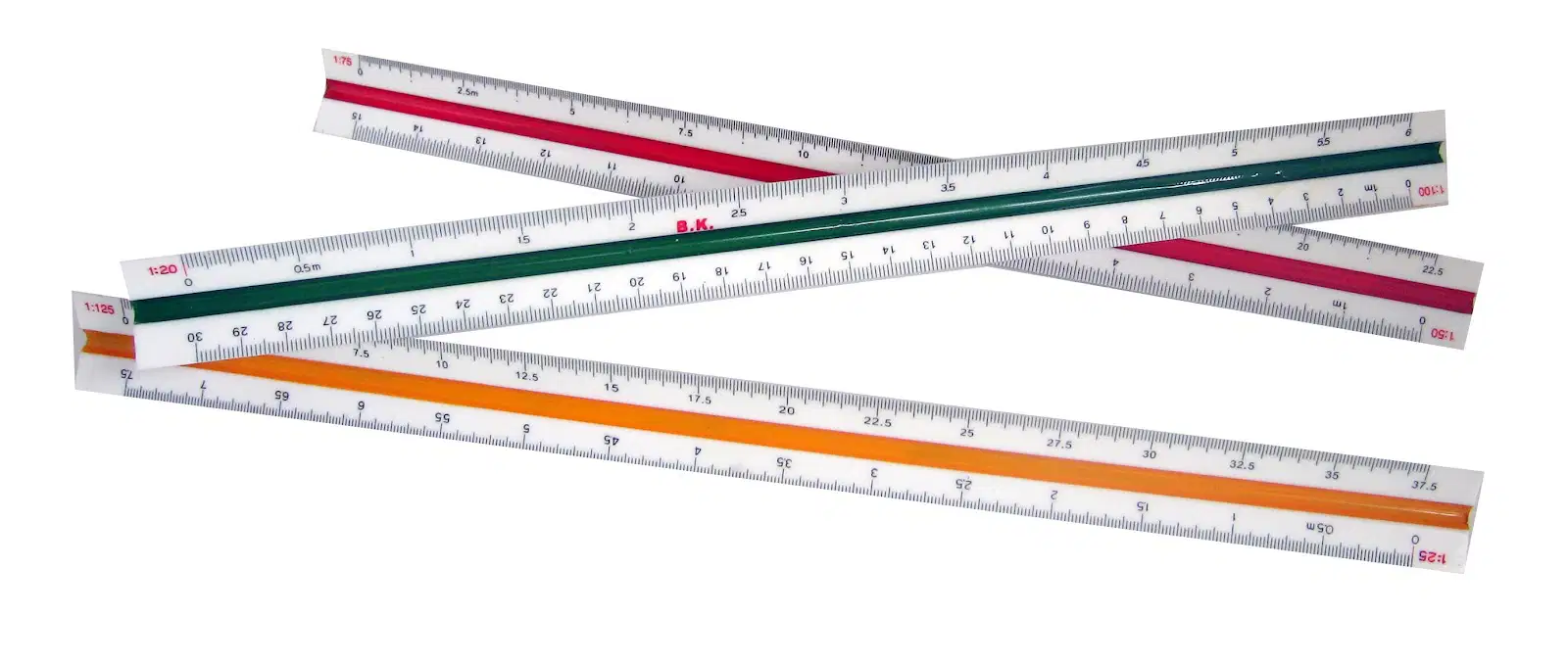

ไม้สเกล
d)
เพลทเรขาคณิต
20.
อุปกรณ์ใดที่ในการขีดเส้นในแนวดิ่ง
a)
ทีสไลด์
b)
เซ็ทปรับมุม
c)

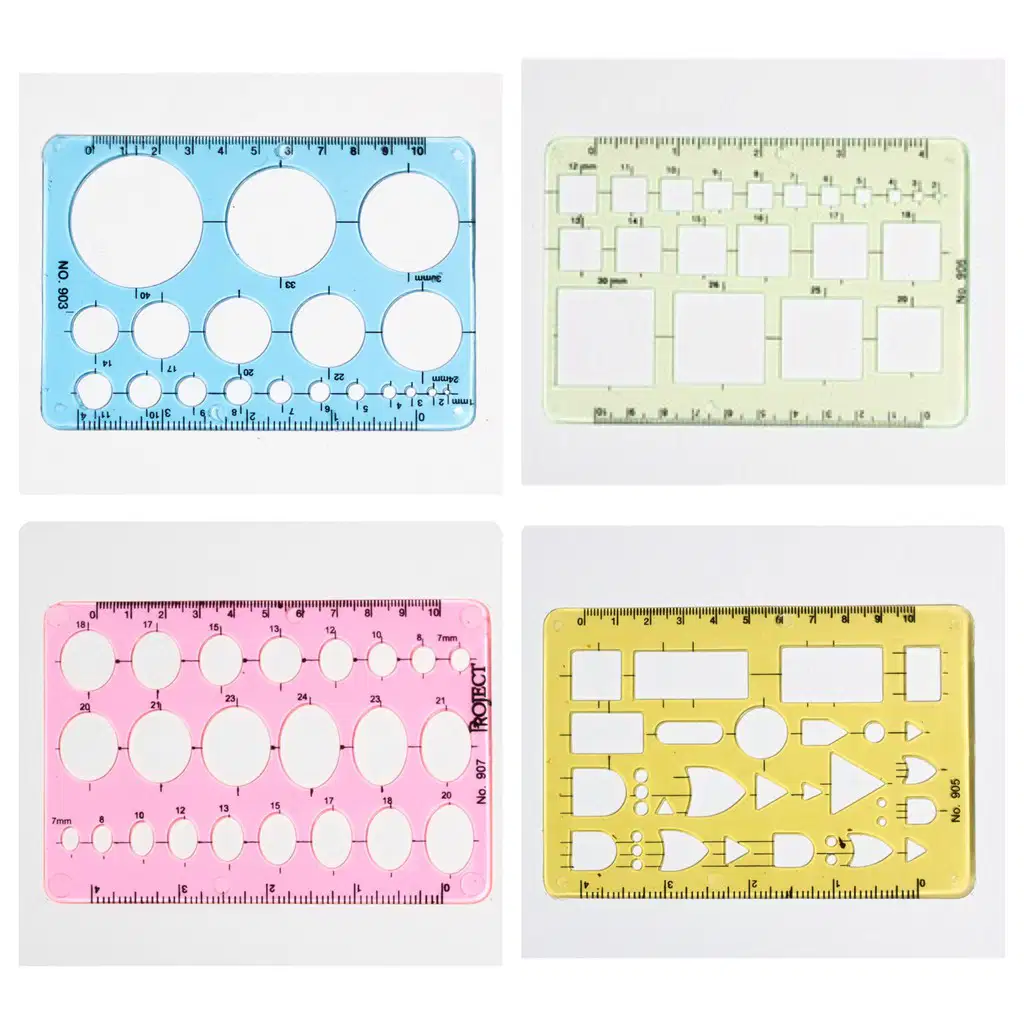

เพลทเรขาคณิต
d)
ไม้สเกล
e)
21.
ในแบบบ้าน1 หลัง แบบใดสำคัญสำคัญที่สุดในการบอกข้อมูลที่เกี่ยวบ้านได้ครบถ้วนที่สุด
a)
ผังบริเวณ
b)
รายการประกอบแบบ
c)
แปลนพื้น
d)
รูปตัด
e)
แบบขยายรายละเอียด
22.
ในการเขียนผังบริเวณควรสิ่งใดสำคัญที่สุด
a)
แปลนพื้นอย่างละเอียด
b)
รางระบายน้ำ แนวท่อ บ่อบำบัด
c)
การบอกระยะต่างๆ
d)
มาตราส่วนที่ใช้เขียน
23.
ในการเขียนแปลนหลังคาใช้มุมกี่องศา
a)
30 องศา
b)
35 องศา
c)
37 องศา
d)
45 องศา
24.
การเขียนแบบรูปด้านเพื่อขออนุญาตปลูกสร้างอาคาร ควรให้เขียนกี่ด้าน
a)
เขียนแสดงไม่น้อยกว่า 2 ด้าน
b)
เขียนแสดงไม่น้อยกว่า 3 ด้าน
c)
เขียนแสดงไม่น้อยกว่า 4 ด้าน
d)
เขียนแสดงไม่น้อยกว่า 1 ด้าน
25.
ครูผู้สอนที่สอนวิชาเขียนแบบงานสถาปัตยกรรมมีชื่อ-สกุลว่าอย่างไร (ตัวอย่างการตอบ ครู (a) )
