WorksheetsKUIS TPTL
Total questions: 25
Worksheet time: 13mins
Name
Class
Date
1.
Diketahui ada sebuah resistor 4 gelang warna, diantaranya adalah pita kesatu = hijau, pita kedua= ungu, pita ketiga= hitam dan pita keempat= emas, hitunglah nilai resistor !
a)
57 Ω +- 5%
b)
57 Ω +- 10%
c)
570 Ω +- 5%
d)
570 Ω +- 10%
e)
57 Ω
2.
Hitunglah total resistor di bawah ini!
a)
0,2782 Ω
b)
2,782 Ω
c)
27,82 Ω
d)
2,827 Ω
e)
2,287 Ω
3.
Tentukan hambatan pengganti antara titik a hingga c untuk rangkaian di bawah ini, dengan R1 = 2Ω, R2 = 4Ω, R3 = 2 Ω, R4 = 2 Ω, dan R5 = 8 Ω
a)
0,64 Ω
b)
64 Ω
c)
46 Ω
d)
4,6 Ω
e)
6,4 Ω
4.
Bagaimana cara membaca grafik arus-tegangan pada sel surya di bawah ini?
a)
Semakin lama semakin menurun tengangan yang dihasilkan pada 200 W/m^2
b)
Pada 600 W/m^2 semakin lama semakin naik grafiknya
c)
Daya per area mempengaruhi arus dan tegangannya
d)
Pada 1000 W/m^ memiliki arus sebesar 2 A dan tegangannya 0,5 V
e)
Pada 200 W/m^2 pada tegangan 0 hingga 0,4 V memiliki tegangan sebesar 0,4 A
5.
Berdasarkan ladder diagram di bawah ini, berapa jumlah inputannya?
a)
1
b)
2
c)
3
d)
4
e)
5
6.
Ubah Jaringan Resistif Star berikut menjadi Jaringan Delta yang setara, berapa nilai Resistor Q, jika nilai Resistor A= 20 Ω, B= 30 Ω dan C= 80 Ω?
a)
4,16 Ω
b)
12,31 Ω
c)
18,46 Ω
d)
1,231 Ω
e)
46,1 Ω
7.
Bilangan heksadesimal adalah bilangan yang berbasis
a)
Bilangan yang berbasis 2 yaitu 0 dan 1
b)
Bilangan yang berbasis 16 yaitu 0 dan 17
c)
Bilangan yang berbasis 10 yaitu 0 – 9
d)
Bilangan yang berbasis 8 yaitu 0 – 7
e)
Bilangan yang berbasis 16 yaitu 0 - 15
8.
Gambar rangkaian di bawah ini adalah rangkaian pengendali.....
a)
2 motor bergantian
b)
forward-reverse
c)
star-delta
d)
3 motor berurutan
e)
dua tempat
9.
Gambar diatas merupakan gambar skala penunjukan pada alat ukur multimeter. Berdasarkan gambar tersebut diatas, Jika saklar pemilih berada pada posisi 2,5. Berapakah nilai tegangan DC yang terukur....
a)
1,15 V
b)
2,2 V
c)
4,45 V
d)
5,5 V
e)
6 V
10.
Cari nilai I3 pada loop di bawah ini
a)
2 A
b)
2,1
c)
- 2 A
d)
- 2,09 A
e)
2,09 A
11.
Suatu rangkaian R-L-C dipasang pada tegangan bolak-balik yang nilai efektifnya 100 V dan frekuensi 60 Hz. Bila R= 10 , L=26,5 F, maka tegangan di ujung-ujung L (VL) adalah…. V
a)
51 V
b)
51,25 V
c)
53,52 V
d)
55,26 V
e)
56,25 V
12.
Diketaui kuat arus yang melalui R4 adalah 7,2 A, maka nilai tegangan sumber adalah
a)
7,2 V
b)
3,6 V
c)
10,4 V
d)
14,4 V
e)
12 V
13.
Cara mengkonversikan bilangan dengan mengkalikan setiap bilangan biner dengan bilangan bilangan perpangkat 2 merupakan jenis konversi...
a)
Biner ke heksa
b)
Biner ke oktal
c)
Oktal ke biner
d)
Heksa ke biner
e)
Heksa ke desimal
14.
Tachometer berfungsi untuk mengukur..
a)
Putaran mesin atau motor
b)
Jarak kampuh kendaraan
c)
Kecepatan mesin atau motor
d)
Opsi Lompatan api pada busi4
e)
pengapian
15.
Pemasangan amperemeter dan voltmeter yang benar pada gambar …
a)
A
b)
B
c)
C
d)
D
e)
E
16.
Fungsi pulley pada motor listrik adalah
a)
Sikat tembaga yang menghubungkan sebuah sumber arus listrik dengan sebuah rotor koil
b)
Mentransfer putaran motor untuk bisa menuju komponen lain
c)
Melindungi komponen-komponen pada motor
d)
Bantalan yang terdapat di antara permukaan poros dengan sebuah motor housing
e)
Sebuah poros utama yang merupakan komponen logam yang terlihat memanjang sebagai sebuah tempat untuk menempelnya beberapa komponen
17.
Bagaimana prinsip kerja dari motor listrik?
a)
Adanya kutub-kutub dari magnet senama yang akan tolak menolak dan kutub-kutub yang tidak senama akan tarik menarik
b)
Adanya kutub-kutub dari magnet senama yang akan tarik menarik dan kutub-kutub yang tidak senama akan tarik menarik
c)
Adanya kutub-kutub dari magnet senama yang akan tolak menolak dan kutub-kutub yang tidak senama akan tolak menolak
d)
Adanya kutub-kutub dari magnet senama yang akan tarik menarik dan kutub-kutub yang tidak senama akan tolak menolak
e)
Karena adanya aliran listrik yang menggerakkan motor
18.
Pembangkit yang digerakkan oleh angin disebut
a)
PLTU
b)
PLTA
c)
PLTB
d)
PLTPb
e)
PLTS
19.
Alat untuk mengukur kecepatan angin adalah
a)
Barometer
b)
Anemometer
c)
Termometer
d)
AVOmeter
e)
Kincir Angin
20.
Berikut ini yang termasuk ke dalam energi terbarukan adalah
a)
PLTU
b)
PLTG
c)
PLTGU
d)
PLTB
e)
PLTD
21.
Motor listrik merupakan suatu alat atau perangkat yang berfungsi untuk mengubah energi listrik menjadi energi mekanik. Jenis motor di bawha ini yang menggunakan supply tegangan Arus Searah adalah
a)
Motor DC
b)
Motor AC
c)
Motor sinkron
d)
Motor stepper
e)
Motor Asinkron
22.
Sebuah rangkaian seri RLC yang memiliki resistansi 12 ohm, induktansi 0,15 H dan kapasitor 100 uF dihubungkan secara seri pada supply sebesar 100 V, 50 Hz. Berapa Impedansi total dan arus rangkaian ?
a)
19,4 ohm
b)
19,5 ohm
c)
14,9 ohm
d)
15,9 ohm
e)
41,9 ohm
23.

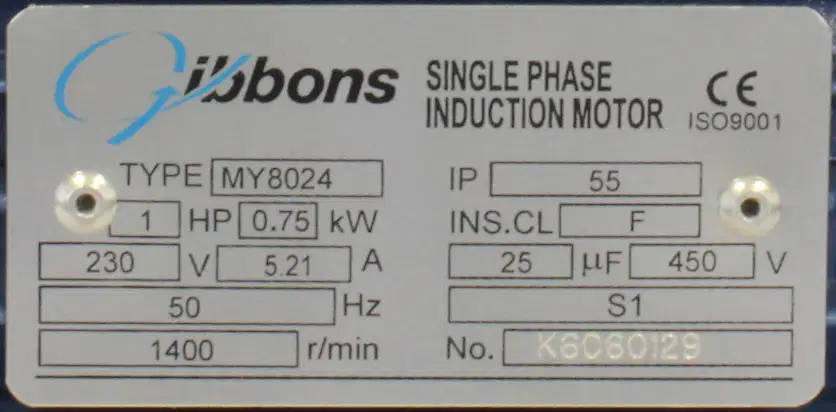

Berdasarkan nameplate di bawah ini, berapakah kecepatan putaran maksimal dari motor listrik yang dimaksud ?
a)
230 V
b)
50 Hz
c)
1 HP
d)
0,75 KW
e)
1400 r/min
24.
Berapakah torsi maksimal dari motor dengan nameplate di bawah ini ?
a)
30 HP
b)
1765 rpm
c)
460 V
d)
34,9 A
e)
40C
25.
Pada saat kita akan memasang instalasi listrik langkah awal yang harus kita siapkan adalah...
a)
mempersiapkan material dan alat-alat tangan secukupnya
b)
mempersiapkan gambar denah instalasi
c)
mempersiapkan tangga kerja dan alat tangan lain yang sesuai
d)
mempersiapkan kacamata dan sarung tangan
e)
mempersiapkan kebutuhan pekerja
