FQ9-Tensão e corrente elétrica em associações série e paralelo

Total questions: 60

Worksheet time: 6hrs 25mins

Name
Class
Date
1.

As lâmpadas são iguais…

a)

U1=U2 =8 VU_1=U_2\ =8\ V

b)

U1=U2 =4 VU_1=U_2\ =4\ V

c)

U1= 5 V     e      U2 =3 VU_1=\ 5\ V\ \ \ \ \ e\ \ \ \ \ \ U_2\ =3\ V

d)

U1= 3 V     e      U2 =5 VU_1=\ 3\ V\ \ \ \ \ e\ \ \ \ \ \ U_2\ =5\ V

2.

Verdadeira(s)?

a)

Num circuito elétrico tem que existir uma diferença de potencial elétrico para que haja corrente elétrica.

b)

A diferença de potencial elétrico representa-se por U, sendo a sua unidade SI o volt, V.

c)

A diferença de potencial elétrico mede-se com um dinamómetro instalado em paralelo.

d)

A diferença de potencial elétrico corresponde à energia que um gerador fornece, por unidade de carga elétrica.

3.

Qual o esquema em que, após fechar os interruptores,

é possível medir corretamente a corrente elétrica que atravessa o motor, bem como a diferença de potencial elétrico nos seus terminais.

a)

b)

c)

d)

4.

Um circuito é formado por cinco lâmpadas idênticas ligadas em paralelo.

Se a tensão elétrica fornecida pela fonte for de 4,5 V, qual a tensão nos terminais de cada lâmpada?

a)

1,5 V

b)

4,5 V

c)

22,5 V

d)

0,9 V

5.

O valor lido no V3 é 3 V.

a)

Verdadeiro.

b)

Falso.

6.

Seleciona o valor registado no voltímetro V3.

a)

3,5 V

b)

2,5 V

c)

6 V

d)

2 V

7.

Em que circuito a lâmpada brilha mais?

a)

Circuito A

b)

Circuito B

8.

Em que circuito a lâmpada brilha mais?

a)

Circuito C

b)

Circuito D

9.

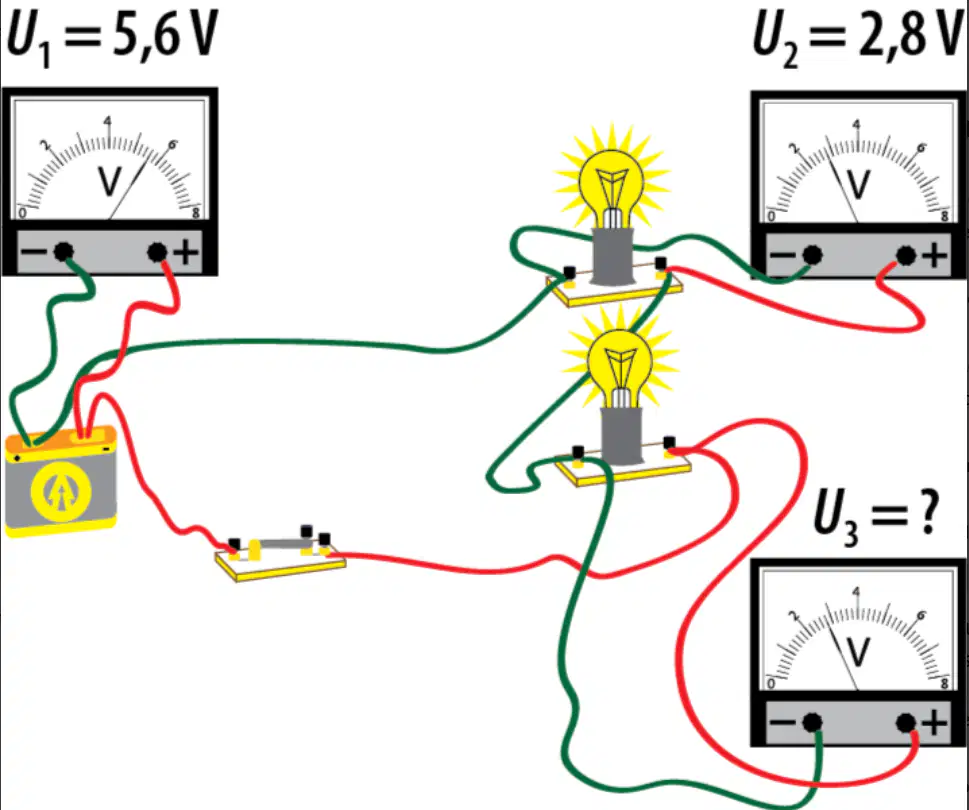

U3?

a)

5,6 V

b)

2,8 V

c)

8,4 V

10.

A tensão elétrica (d.d.p.) nos terminais de cada lâmpada é 4,68 V.

a)

Verdadeiro

b)

Falso

11.

A tensão elétrica nos terminais da pilha é ...

a)

... 4,42 V.

b)

... 0 V.

c)

... 8,84 V.

d)

... 2,21 V.

12.

A tensão elétrica nos terminais da resistência é 4,16 V.

a)

Verdadeiro

b)

Falso

13.

Se a tensão elétrica nos terminais da resistência é 3 V, então nos terminais da lâmpada é ...

a)

... 4,45 V.

b)

... 0 V.

c)

...1,45 V.

d)

... 7,45 V.

14.

A tensão elétrica nos terminais da pilha é ...

a)

... 2,24 V.

b)

... 4,48 V.

15.

Neste circuito as lâmpadas estão associadas em ​ (a)   e a tensão elétrica nos terminais da associação ​ (b)   nos terminais de cada lâmpada.

Choose from the below words
é igual à tensão elétrica
série
paralelo
é igual à soma das tensões elétricas
16.

Se cada uma das fontes de tensão apresentar 4,5 V, a diferença de potencial fornecida pelo seu conjunto ao circuito elétrico é de

(a)   .

Choose from the below words

4,5V

2,25 V

9,0 V

0,0 V

17.

Os valores lidos em V2 e V3 são respetivamente ____ e ____.

a)

… 6,0 A … 3,0 A

b)

… 6,0 V … 3,0 V

c)

… 4,5 V … 4,5 V

d)

… 9,0 V … 9,0 V

18.

A diferença de potencial U1 é de (a)

Choose from the below words

0 V

18 V

9 V

81 V

19.

Componentes que constituem o circuito elétrico esquematizado?

a)

Amperímetro

b)

Interruptor

c)

Lâmpada

d)

Voltímetro

e)

Resistência

20.

A diferença de potencial nos terminais de L1 é 5 V e nos terminais de L2 é 1 V. A diferença de potencial nos terminais da pilha é...

a)

... 6 V.

b)

... 4 V.

c)

... 5 V.

d)

... 10 V.

21.

Sabe-se que a diferença de potencial nos terminais de L2 é 5 V.

A diferença de potencial nos terminais da pilha é...

a)

... 5 V.

b)

... 10 V.

c)

... 15 V.

d)

... 20 V.

22.

As lâmpadas são iguais.

O valor lido nos voltímetros V2 e V3 é respetivamente...

a)

... 9 V e 9 V.

b)

... 9 V e 18 V.

c)

... 4,5 V e 9 V.

d)

... 4,5 V e 4,5 V.

23.

A tensão elétrica nos terminais de cada lâmpada?

a)

1,5 V

b)

4,5 V

c)

2,25 V

d)

0 V

24.

O valor lido no A3 é...

a)

... 2,0 A.

b)

...1,0 A.

25.

Selecciona a opção correta.

a)

O valor de A1 é igual ao valor de A.

b)

Todos os amperímetros medem o mesmo valor.

c)

Todos os voltímetros medem o mesmo valor.

d)

O aparelho V1 mede 1/3 do valor de V.

26.

Qual o valor indicado pelo aparelho de medida A3 , em unidades SI ?

a)

1,4 A + 0,8 A = 2,2 A

b)

1,4 + 800 mA = 801,4 A

c)

1,4 A - 0,8 A = 0,6 A

d)

1,4: 2 = 0,7 A

27.

As lâmpadas são todas iguais e fechando todos os interruptores a corrente elétrica que passa por L3 é 0,4 A.

O valor da corrente que passa em L1 é (a)   A.

28.

Qual a figura na qual os amperímetros estão corretamente instalados?

a)

b)

c)

d)

29.

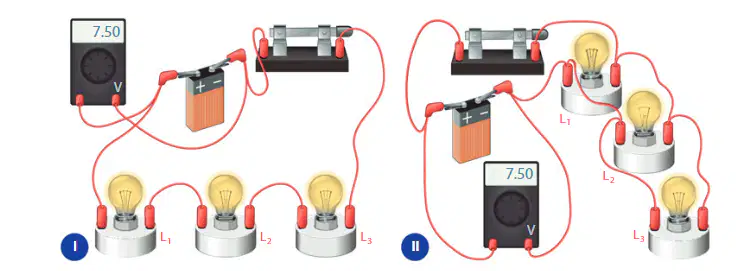

No Circuito I e II, Uassociação de lâmpadas L1, L2 e L3 = Upilha = 7,5 V.

a)

Verdadeiro

b)

Falso

30.

Seleciona as duas afirmações verdadeiras.

a)

O valor da corrente elétrica é igual em todas as lâmpadas do circuito I porque
são lâmpadas iguais.

b)

  • Se as lâmpadas fossem diferentes, o valor da corrente elétrica seria diferente nas três lâmpadas do circuito I.

c)

O valor da corrente elétrica seria igual nas três lâmpadas do circuito I, ainda que
as três lâmpadas fossem diferentes.

d)

O valor da corrente elétrica é igual nas três lâmpadas do circuito II, porque são
lâmpadas iguais.

e)

O valor da corrente elétrica seria igual nas três lâmpadas do circuito II, ainda que as lâmpadas fossem diferentes.

31.

  • Uma das lâmpadas regista uma corrente elétrica de 3 A.

  • A outra lâmpada e a pilha são atravessadas, respetivamente, por uma corrente de:

a)

  • 3 A; 3 A.

b)

  • 6 A; 3 A.

c)

  • 3 A; 6 A.

d)

6 A; 6 A.

32.

  • Num circuito com lâmpadas instaladas em paralelo, verifica-se que a corrente elétrica no circuito principal é de 15 A, mas a corrente elétrica que atravessa L1 é o dobro da corrente elétrica de L2.

  • Podemos então concluir que a corrente em L1 é ​ (a)   , em L2 é ​ (b)   e na pilha é

    (c)   .

Choose from the below words
7,5 A
15 A
10 A
5 A
2,5 A
0 A
33.

  • No circuito representado esquematicamente a seguir, os valores X, Y e Z são, respetivamente:

a)

  • 0,40 A; 1,2 V; 0,10 A.

b)

  • 0,40 A; 2,2 V; 0,40 A.

c)

  • 0,10 A; 2,2 V; 0,10 A.

d)

0,10 A; 1,2 V; 0,40 A.

34.

A carga elétrica que atravessa uma secção reta de um condutor por unidade de tempo designa-se por:

a)

Tensão elétrica

b)

Resistência elétrica

c)

Corrente elétrica

d)

Potência elétrica

35.

Indica o valor de I3.

a)

4,6 A

b)

2,3 A

c)

0 A

d)

1,3 A

36.

Indica as lâmpadas que têm de ser iguais para que os valores de corrente sejam os indicados.

a)

L1 e L2

b)

L2 e L3

c)

L1 e L3

d)

Todas

37.

Seleciona a opção que contém o voltímetro que foi incorretamente montado no circuito.

a)

V1

b)

V2

c)

V3

d)

V4

e)

V5

38.

No circuito esquematizado, A, B e C são aparelhos de medida.

Para este circuito podemos afirmar que:

a)

A e B são voltímetros.

b)

C é um ohmímetro.

c)

B e C são amperímetros.

d)

A e C são voltímetros.

39.

Classifica as afirmações seguintes em ...

Categorize the following

Se as lâmpadas forem iguais, os valores nos aparelhos V1 e V2 serão iguais.

Os valores nos aparelhos V1 e V2 serão iguais, quer as lâmpadas sejam iguais ou diferentes.

Os instrumentos de medida do circuito A permitem medir a tensão nos terminais das lâmpadas.

Se L1 fundir, L2 também funde.

Se L3 fundir, L4 acende.

Os valores lidos nos aparelhos A1, A2 e A3 são iguais.

verdadeiras
falsas
40.

As lâmpadas são iguais, assim como as pilhas.

Seleciona a(s) opção(ões) correta(s).

a)

A lâmpada L3 brilha mais que a lâmpada L2.

b)

As lâmpadas L2 e L3 têm igual brilho.

c)

A lâmpada L3 brilha menos que a lâmpada L1.

d)

A corrente elétrica no circuito 1 é menor que no circuito 2.

41.

Assinala os circuitos que estão corretamente montados.

a)

b)

c)

d)

42.

Em A3 está a medir-se a:

a)

corrente elétrica que passa em L1 e L2.

b)

tensão elétrica nos terminais de L2.

c)

corrente elétrica que passa L2.

d)

tensão elétrica nos terminais da associação de lâmpadas.

43.

Podemos afirmar que:

a)

I3 =I2 =1,2 AI_3\ =I_2\ =1,2\ A

b)

I3 =I1 =2,8 AI_3\ =I_1\ =2,8\ A

c)

I3 =(2,8 +1,3) AI_3\ =\left(2,8\ +1,3\right)\ A

d)

I3 =(2,8 −1,3) AI_3\ =\left(2,8\ -1,3\right)\ A

44.

No circuito elétrico, as lâmpadas são todas iguais.

Por observação da imagem, podes concluir que os aparelhos de

 medida _____.

a)

1, 4 e 5 são amperímetros.

b)

1, 4, 5 e 6 são voltímetros.

c)

2, 3 e 5 são amperímetros 1, 4 e 6 são voltímetros.

d)

2, 3 e 6 são voltímetros.

45.

Os valores das correntes elétricas registadas pelos amperímetros,  A2, A4 e A5 , são respetivamente, ​ (a)   , ​ (b)   e ​ (c)   .

Choose from the below words
0,8 A
0,2 A
0,3 A
0,6 A
0,4 A
1,0 A
46.

Qual é a tensão elétrica nos terminais da pilha?

a)

2,5 V

b)

5,0 V

c)

5,0 A

d)

2,5 A

47.

Qual é a relação entre as tensões elétricas nos terminais das lâmpadas ( U1 e U2 ) e da pilha (U)?

a)

U1 =U +U2U_1\ =U\ +U_2

b)

U=U1 +U2U=U_1\ +U_2

c)

U =U1=U2U\ =U_1=U_2

d)

U =U1 − U2U\ =U_1\ -\ U_2

48.

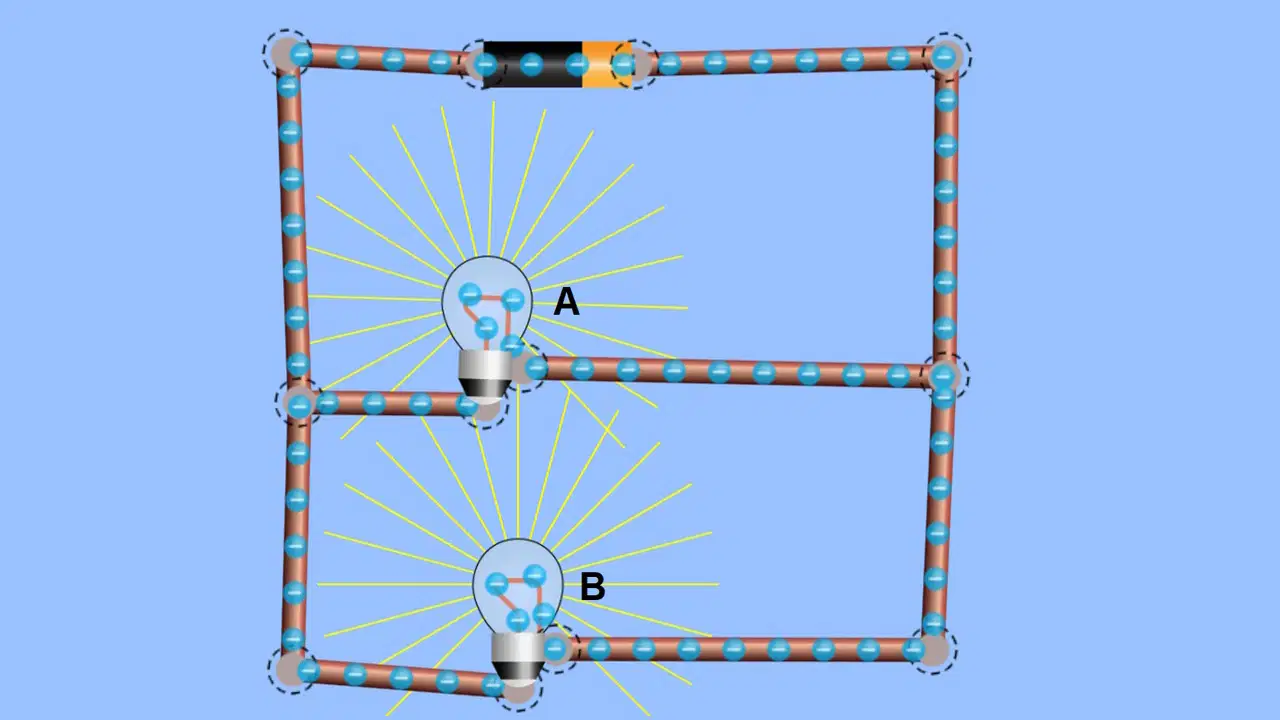

Seleciona a opção correta para os valores da corrente elétrica que passa na pilha e nas lâmpadas.

a)

Pilha - 0,80 A

Lâmpada A - 0,90 A

Lâmpada B - 0,90 A

b)

Pilha - 9 V

Lâmpada A - 9 V

Lâmpada B -9 V

c)

Pilha - 1,80 A

Lâmpada A - 0,90 A

Lâmpada B - 0,90 A

d)

Pilha - 1,80 A

Lâmpada A - 1,80 A

Lâmpada B - 1,80 A

49.

Seleciona a afirmação verdadeira.

a)

O voltímetro mede a tensão das pilhas que estão associadas em série entre si.

b)

o amperímetro mede apenas a corrente elétrica no ramo das lâmpadas L1 e L2.

c)

As lâmpadas L1, L2 e L3 estão associadas em paralelo.

d)

As lâmpadas L1, L2 e L3 estão associadas em série.

50.

Pilhas associadas em série?

a)

A

b)

B

c)

C

d)

Todas as respostas.

51.

A tensão elétrica nos terminais de uma associação em série de duas pilhas de 4,5 V é...

a)

... 4,5 V.

b)

... 9 V.

c)

... 0 V.

d)

... 2,25 v.

52.

2 pilhas associadas em série?

a)

b)

c)

d)

53.

Para obter uma diferença de potencial (tensão elétrica) de 9V, usando pilhas de 1,5V, é necessário associar:

a)

Nove pilhas em série.

b)

Nove pilhas em paralelo.

c)

Seis pilhas em série.

d)

Seis pilhas em paralelo.

54.

Nos aparelhos elétricos associam-se as pilhas em série para aumentar a diferença de potencial (tensão).

a)

Verdadeiro.

b)

Falso.

55.

Seleciona a associação das quatro pilhas de 1,5 V corresponde a uma situação semelhante a ter apenas uma pilha de 6 V.

a)

b)

c)

d)

56.

Classifica em ..

Categorize the following

A imagem representa uma associação de seis pilhas em paralelo.

A imagem representa uma associação de três pilhas em série.

A tensão nos polos de uma associação de pilhas em série é igual à tensão nos polos de cada pilha

A tensão nos polos de uma associação de pilhas em série é igual à soma da tensão de cada pilha

Uma bateria é um conjunto de várias pilhas associadas em série.

verdadeiro
falso
57.

Indica a grandeza física que se mede nos terminais da pilha e que origina o movimento orientado de cargas elétricas.

a)

Corrente elétrica

b)

Campainha

c)

Motor

d)

Tensão elétrica

58.

Durante uma atividade laboratorial montou-se o seguinte circuito elétrico:

  • 4 pilhas associadas em série (𝑈pilha=1,5 V)

  • 2 lâmpadas associadas em série

  • 2 lâmpadas associadas em paralelo

  • 4 voltímetros instalados de forma a medir a tensão elétrica nos terminais de cada lâmpada do circuito elétrico

  • 1 interruptor


a)

b)

c)

d)

59.

No circuito apresentado, todas as lâmpadas estão em ​ (a)   . O amperímetro A1 marca o valor 2,0 A , pelo que o amperímetro A2 marca  ​ (b)   . A corrente elétrica é ​ (c)   em qualquer ponto do circuito, podendo escrever-se ​ ​ (d)    .​

Choose from the below words
série
2,0 A
igual

I1= I2 =I3I_1=\ I_2\ =I_3

60.

No circuito apresentado, todas as lâmpadas estão em ​ (a)   .

O amperímetro A1 marca o valor 2,0 A e o amperímetro A3 marca 5,0 A , pelo que o amperímetro A2 marca ​ (b)    e o amperímetro A4 marca ​ (c)   . A corrente elétrica é

 no ramo principal (𝐼𝑝) e nas ramificações (𝐼𝐴 e 𝐼𝐵) podendo escrever-se ​ (d)



Choose from the below words
paralelo
3,0 A
5,0 A

Ip =IA +IBI_p\ =I_A\ +I_B
