Total questions: 17
Worksheet time: 49mins
Разработать СВМ дополнительной генерации расчетной мощностью 24 МВт со сроком завершения строительства в 2025 году с учетом условий формирования баланса мощности ООО "Сибурхимпром" и энергосистемы пермского края.
Какие данные необходимо запросить для реализации проекта?
В рамках ТЭО предложите 3 варианта подключения новой генерации 2*12 МВт, номинальное напряжение 10,5 кВ
Укажите правильную последовательность этапов проектирования:
ОТР, СМР, ПНР, Экспертиза
ОТР, ПД, РД, СМР, ПНР
Тендер, ПД, РД, СМР, Пуск объекта, Авторский надзор
На этапе ПД требуется рассчитать установившийся режим и провести анализ статической устойчивости. Какой моделью будет замещаться ЛЭП 110 кВ?
Какая модель требуется для моделирования новых генераторов 2*12 МВт при анализе УР и статической устойчивости?
PQ
PU
Pdelta
ЭДС за сопротивлением

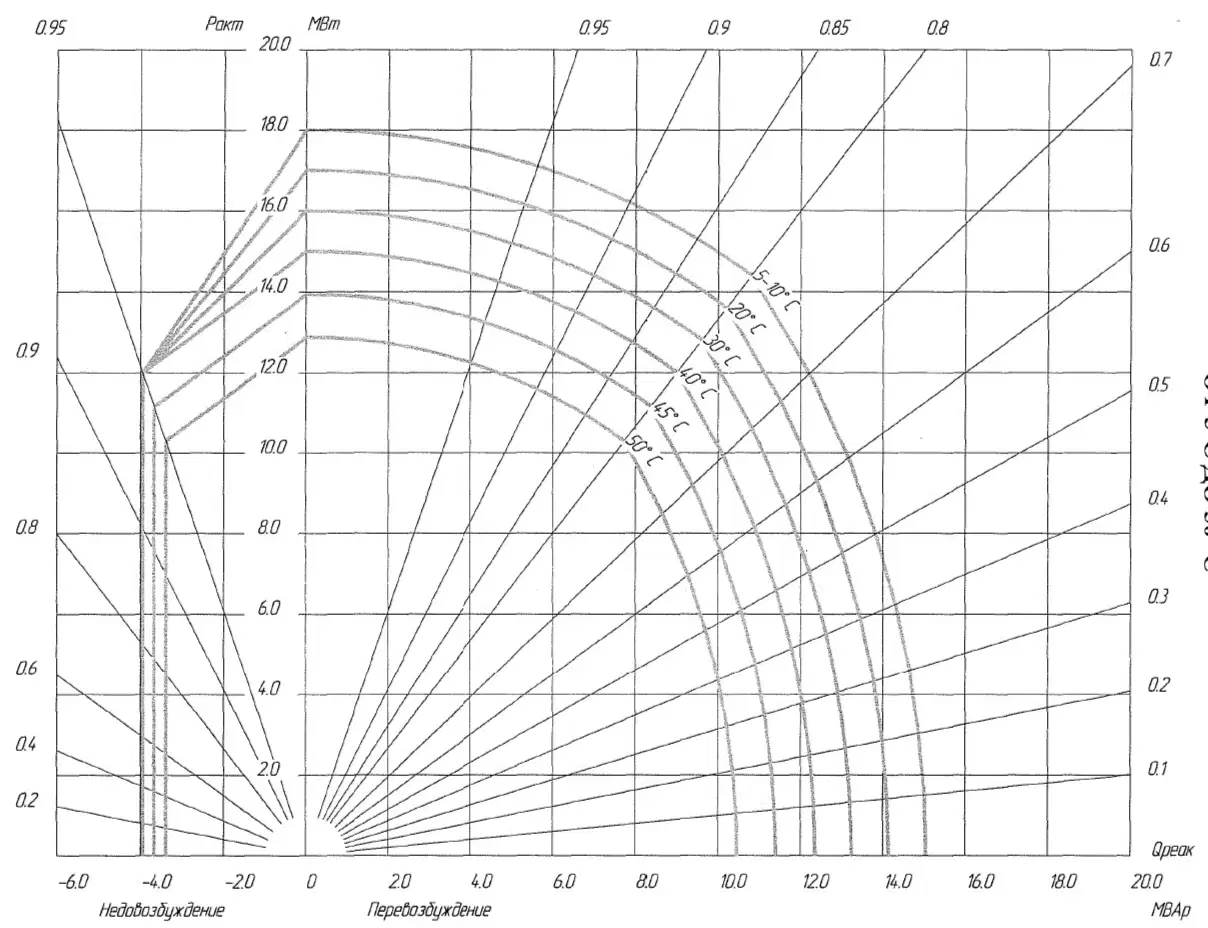

Согласно PQ-характеристике генератора ТС-12-2РУХЛ, определите максимальную допустимую Q при работе с номинальной P
4 МВар
6 МВар
8 МВар
10 МВар
Укажите модель нагрузки, характерную для Пермского нефтеперерабатывающего комбината
После расчета УР получены следующие результаты. Укажите параметры, требующие контроля при анализе УР.
Для расчета и анализа динамической устойчивости требуются следующие параметры генератора:
Xd, X'd,X''d
Xq, X'q,X''q
Mпуск, Mмакс
Iмакс
Td0
T'd,T''d
Pном, Qном
Pт_ном
Uном
Tj

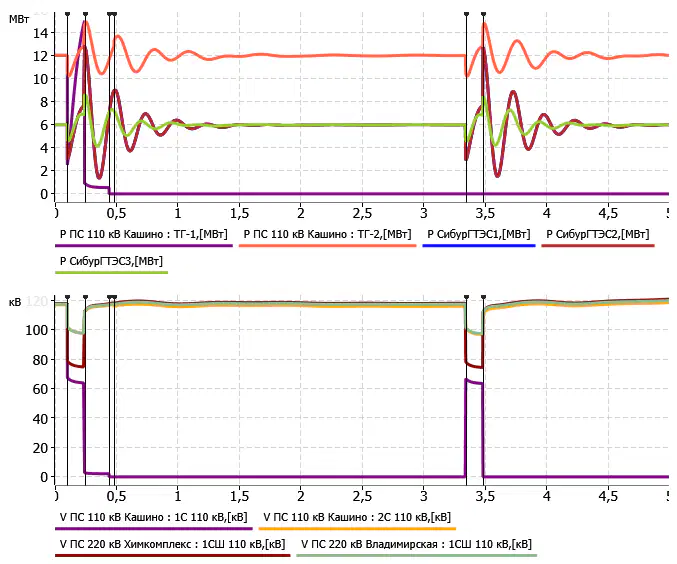

Проанализируйте аварийную ситуацию. Опишите происходящие события
Проанализируйте аварийную ситуацию. Опишите происходящие события

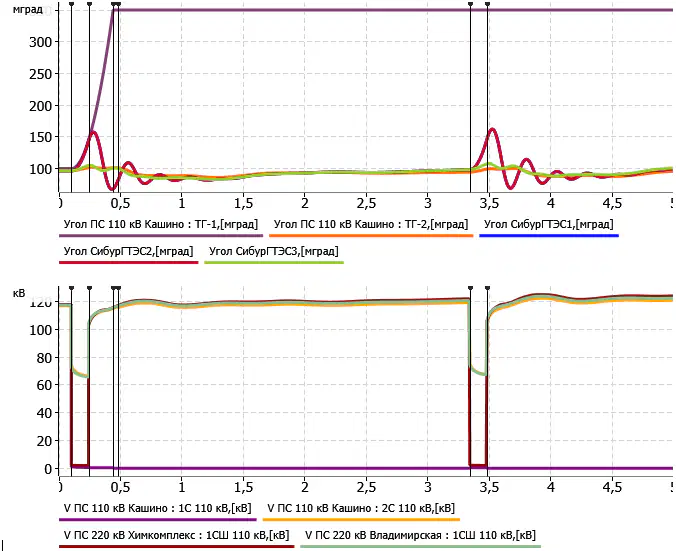

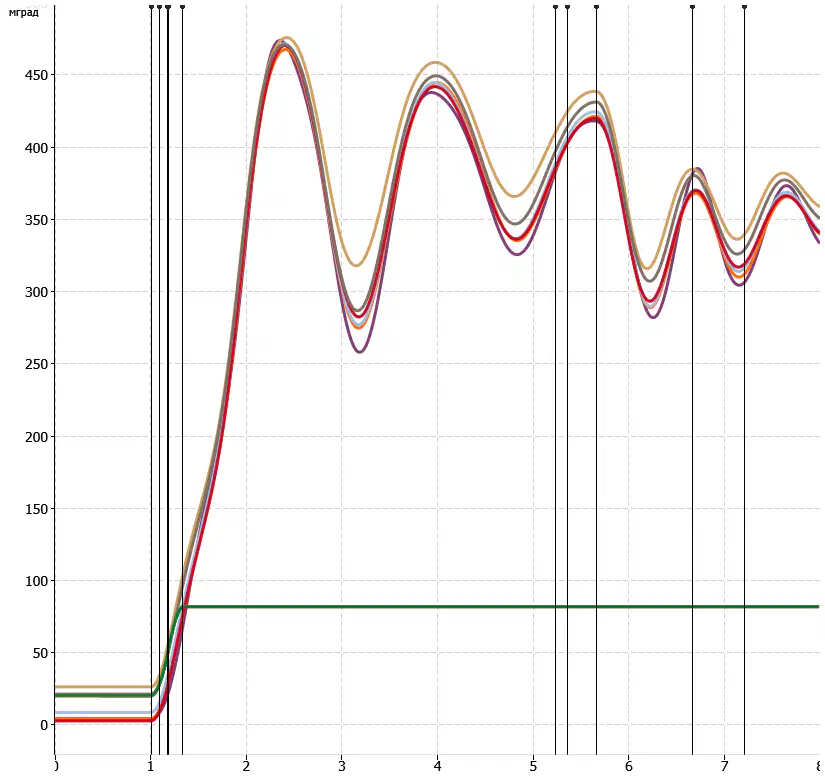

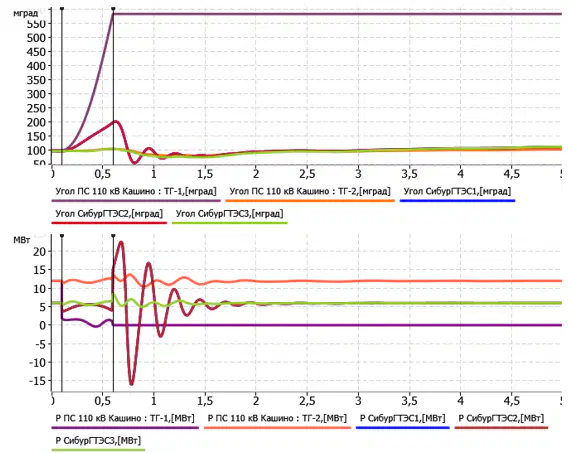

На графике представлена динамика изменения углов роторов генераторов одной из станций. Считается ли данный переходный процесс динамически устойчивым?
Динамическая устойчивость сохраняется
Динамическая устойчивость нарушается

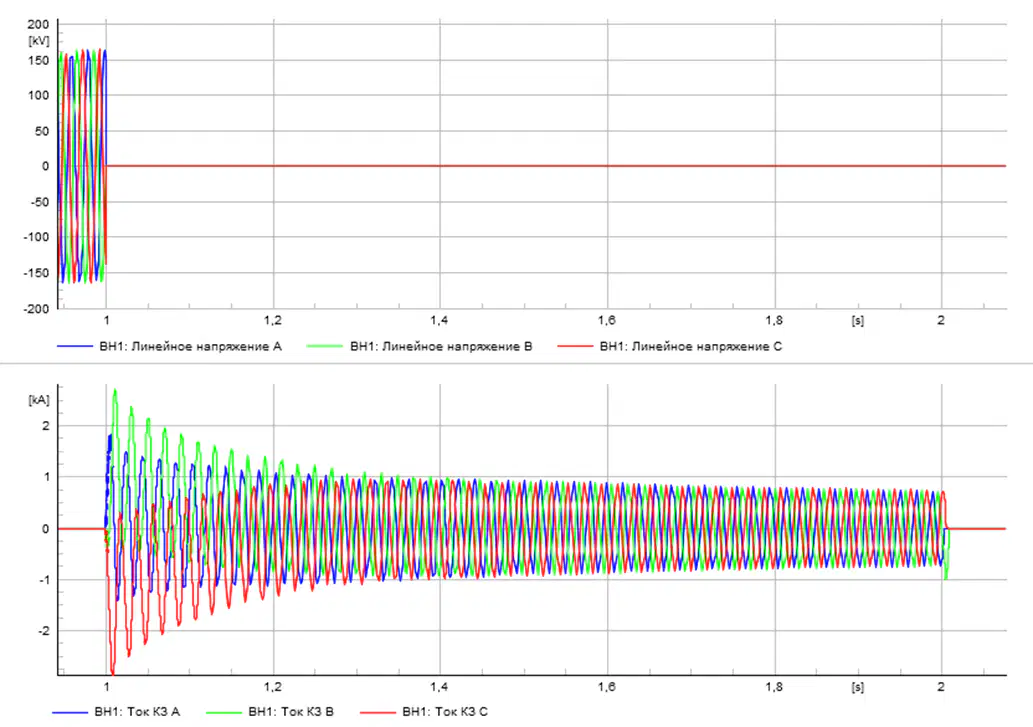

К какой группе относится переходный процесс, указанный на рисунке?
Электромагнитный
Электромеханический
К какой группе относится переходный процесс, указанный на рисунке?
Электромагнитный
Электромеханический

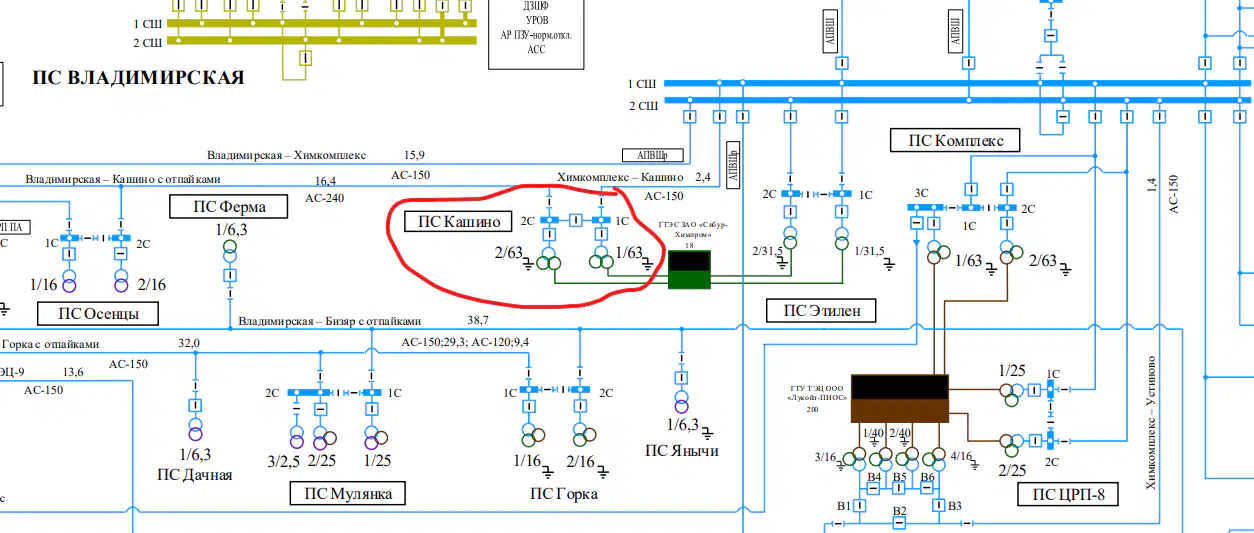

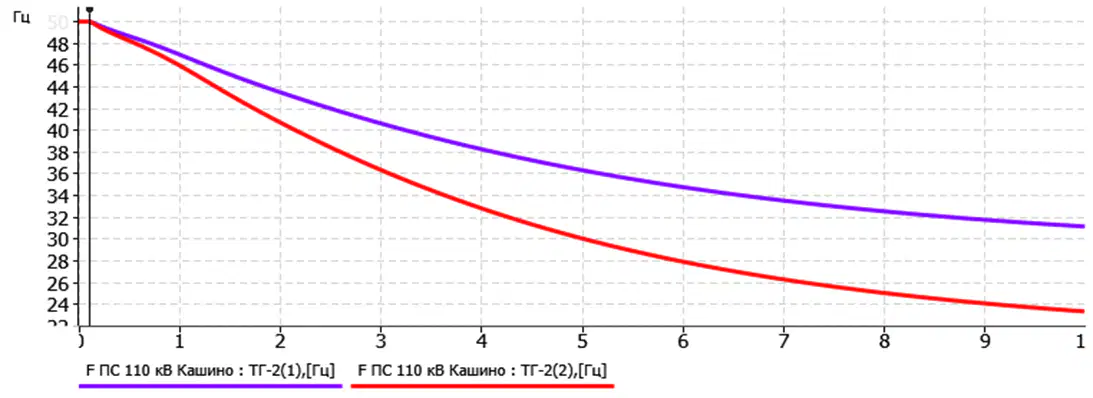

Генератор 12 МВт ПС Кашино выделился на изолированную работу с дефицитом мощности. Предложите мероприятия для восстановления частоты.

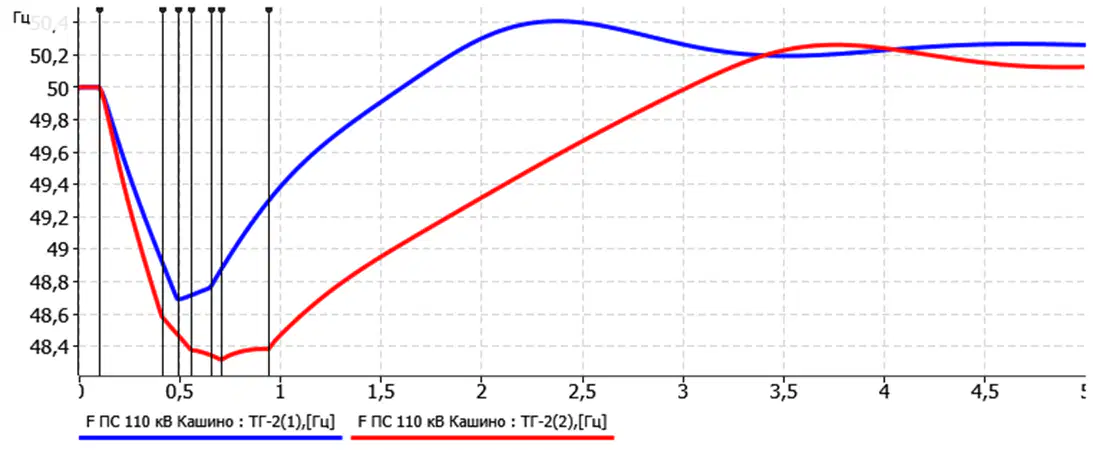

Дефицит мощности в изолированной части энергосистемы устраняется действием АЧР. Сколько сработало очередей АЧР (на примере красного графика)?
4
6
3
5
Генератор 12 МВт выделяется на изолированную работу с избытком мощности. На какой параметр необходимо влиять для снижения Pген?
ток возбуждения
момент
реактивная мощность
напряжение
инерция
